Siemens 3VA2010-5JQ46-0AA0 Interruttore 1 pz. Regolazione (corrente): 40 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 140
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Interruttore
Impostazione corrente (max.)
100 A
Collegamento
Morsetto a vite
Tipo
3VA2010-5JQ46-0AA0
Impostazione corrente (min.)
40 A
Scheda tecnica (PDF)
Numero
Totale (1290,98 € / Pezzo)
1290,98 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Interruttori di potenza 3VA2 IEC Frame 100 Classe capacità di commutazione M Icu=55kA @ 415...
Servizi e promozioni supplementari
Dati tecnici
- Tipo prodotto
Interruttore
- Tipo
3VA2010-5JQ46-0AA0
- Impostazione corrente (min.)
40 A
- Impostazione corrente (max.)
100 A
- Regolazione
40 - 100 A
- Numero poli
4 poli
- Tensione di commutazione max
690 V/AC
- Tipo di montaggio
Installazione fissa
- Min. temperatura
-25 °C
- Temperatura max.
+70 °C
- Classe capacità di commutazione
M
- Tipo di sgancio sovracorrente
ETU560
- Collegamento
Morsetto a vite
IP40
- Profondità
86 mm
- Larghezza
140 mm
- Altezza
181 mm

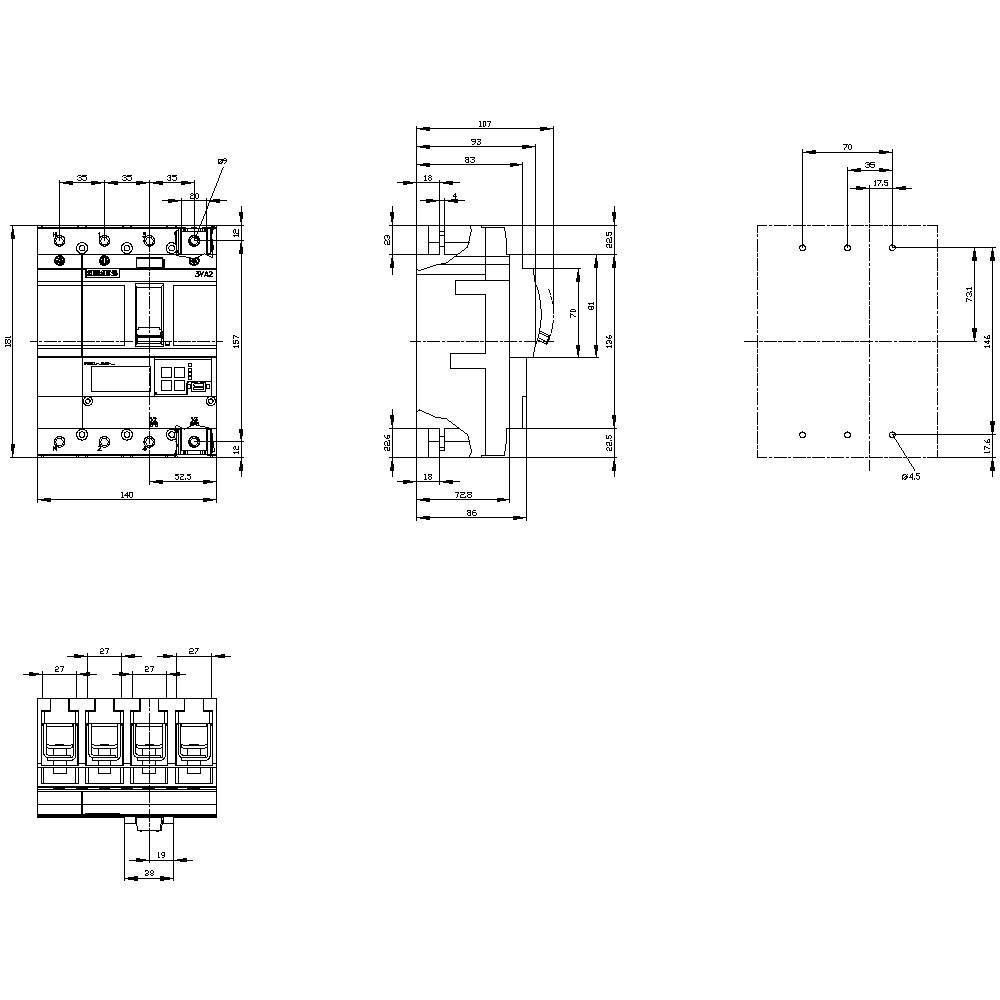

- Dim.
(L x A x P) 140 x 181 x 86 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
0
0
100 A
4
40-100 A
0
690-690 V
13.5 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
FALSE
55 kA
60-1000 A
150-1200 A
TRUE
TRUE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 1722120 Siemens 3VA2010-5JQ46-0AA0 Interruttore 1 pz. Regolazione (corrente): 40 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 140
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1722120 Siemens 3VA2010-5JQ46-0AA0 Interruttore 1 pz. Regolazione (corrente): 40 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 140
Descrizione
Interruttori di potenza 3VA2 IEC Frame 100 Classe capacità di commutazione M Icu=55kA @ 415V a 4 poli, impianti LSIG ETU560, in=100A Protezione da sovraccarico ir = 40 A...100A Protezione da cortocircuito Isd=0,6..10x in, II = 1,5..12x in N-conduttore di regolabile (OFF, a 100%) Protezione di messa a terra, disattivabile Ig=0,2...1 x in= tg = 0,05-0,8s morsetti di collegamento compatto 3VA2 con ETU 5 pz. per impianti. Compatto 3VA da Siemens come parte integrante delle componenti SENTRON protezione per applicazioni industriali e per le applicazioni nel campo dell'infrastruttura offrono un'efficace, impianti di avviamento e di protezione del motore tramite uno spegnimento sicuro in caso di sovraccarico e corto circuito. Compatto 3VA con standard in flessibilità e varietà di accessori modulare. Accessori per dimensioni più uniforme su tutte le serie della interruttore ad elevate prestazioni 3VA1 e 3VA2. Questa variante della interruttore ad elevate prestazioni 3VA si distingue soprattutto grazie a: 1.forma compatta. Seconda Disponibile come variante per impianti e generatore di protezione. 3. Disponibile come 3 e 4 poli. 4. Quattro classi di potenza di commutazione 55 kA ... 150 kA a 415 V. 5. A seconda delle dimensioni: corrente nominale 25 A...630 A. 6. Montaggio in montaggio fisso, tecnologia a innesto, tecnica d'innesto. 7. Protezione eccellente comportamento selettivo in corrente nominale d'esercizio distanza 1 : 2,5 e 1:1,6. 8. La serie è dotata di un sganciatore di sovracorrente elettronico. 9. È dotato di un display integrato per la visualizzazione dei valori di misura. 10. Connessione di comunicazione opzionali tramite modbus TCP, Modbus RTU, PROFINET e PROFIBUS. 11. Sistema modulare e facile da montare accessori interno con svariate funzioni. www.Siemens.de/3VA. Siemens offre per la sicura efficiente infrastruttura elettrica in edifici e nell'industria un portfolio di protezione, commutazione, dispositivi di misurazione e monitoraggio, sistemi di distribuzione e interruttori e prese.
Testo tradotto automaticamente a macchina.
