Acquista Siemens 3VA2063-8JQ32-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 63 A Tens.comm.max: 690 V/AC (L x A x P) 105 da Conrad

Un interruttore automatico trifase Siemens, modello 3VA2, per la protezione di circuiti elettrici da sovraccarico e cortocircuito.

Immagine simile

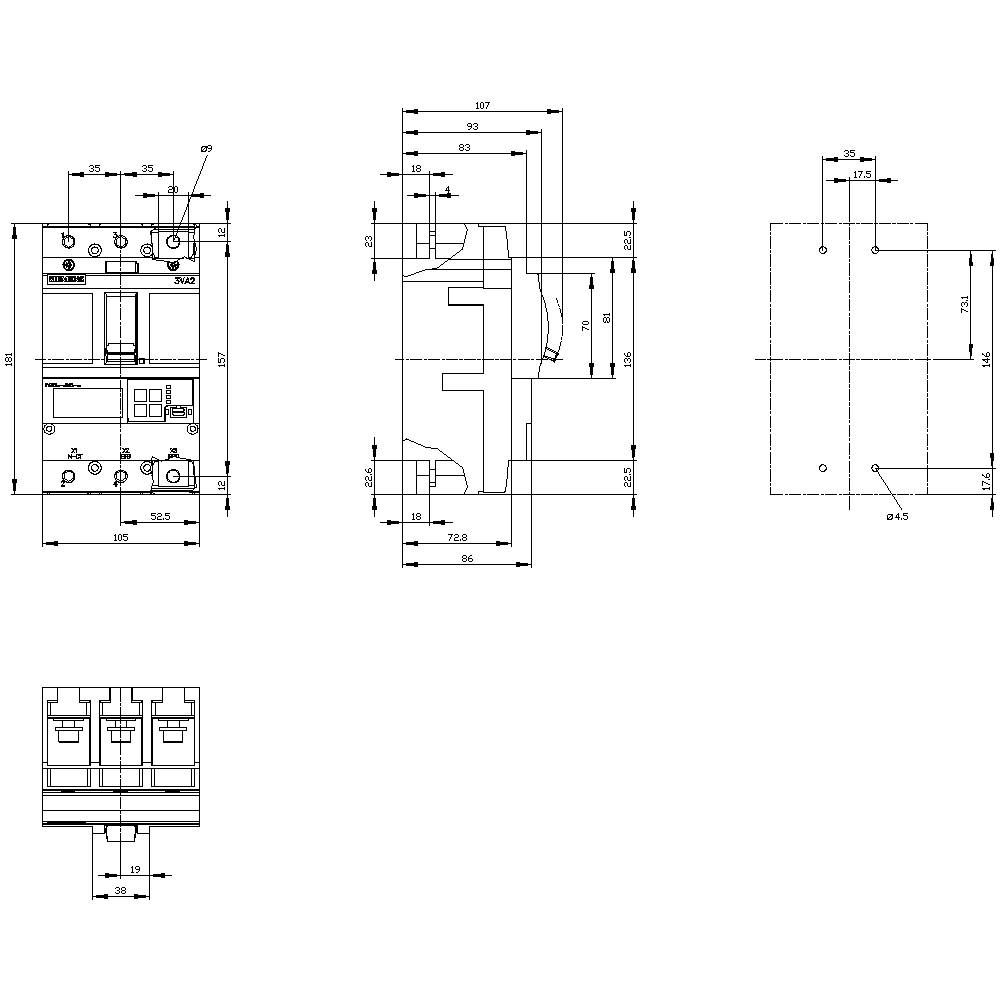

Disegno tecnico di un interruttore di potenza trifase con vista frontale, vista laterale e dimensioni in millimetri indicate.

1/2

Immagine simile

Tipo prodotto

Interruttore

Impostazione corrente (max.)

63 A

Collegamento

A vite

Tipo

3VA2063-8JQ32-0AA0

Impostazione corrente (min.)

25 A

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1282,79 € / Pezzo)

1282,79 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Interruttori di potenza 3VA2 IEC Frame 100 Classe capacità di commutazione L'ICU = 150 kA @ 41...

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Interruttore

Tipo: 3VA2063-8JQ32-0AA0

Impostazione corrente (min.): 25 A

Impostazione corrente (max.): 63 A

Regolazione: 25 - 63 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: L

Tipo di sgancio sovracorrente: ETU560

Collegamento: A vite

: IP40

Profondità: 86 mm

Larghezza: 105 mm

Altezza: 181 mm

Dim.: (L x A x P) 105 x 181 x 86 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 63 A

: 3

: 0

: 3 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 150 kA

: TRUE

: TRUE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Impostazione corrente (max.)

Tipo prodotto

Impostazione corrente (min.)

Siemens 3VA1010-4ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1736957

100 A

Interruttore

100 A

Siemens 3RA6890-0BA Adattatore interruttore automatico 1 pz. Regolazione (corrente): 25 A (max) Tens.comm.max: 690 V/AC (L x A x P) 45 x 26 x 23 mm

Articolo n°:1737263

25 A

Adattatore interruttore automatico

Siemens 3VA1010-3ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737507

100 A

Interruttore

100 A

Siemens 3VA1010-3ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737605

100 A

Interruttore

100 A

Siemens 3VA1010-3ED46-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737861

100 A

Interruttore

100 A

Siemens 3VA1010-4ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737862

100 A

Interruttore

100 A

Siemens 3VA1010-4ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737881

100 A

Interruttore

100 A

Siemens 3VA1010-4ED42-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 100 A Tens.comm.max: 690 V/AC (L x A x P) 101.6 x 130 x 70 mm

Articolo n°:1737920

100 A

Interruttore

100 A

Siemens 3VA1020-2ED32-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1737935

20 A

Interruttore

20 A

Siemens 3VA1020-2ED36-0AA0 Interruttore 1 pz. Regolazione (corrente): 20 - 20 A Tens.comm.max: 690 V/AC (L x A x P) 76.2 x 130 x 70 mm

Articolo n°:1739826

20 A

Interruttore

20 A

Documenti & Download

Scheda tecnica

Scheda tecnica 1745278 Siemens 3VA2063-8JQ32-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 63 A Tens.comm.max: 690 V/AC (L x A x P) 105

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1745278 Siemens 3VA2063-8JQ32-0AA0 Interruttore 1 pz. Regolazione (corrente): 25 - 63 A Tens.comm.max: 690 V/AC (L x A x P) 105

Descrizione

Interruttori di potenza 3VA2 IEC Frame 100 Classe capacità di commutazione L'ICU = 150 kA @ 415 V, 3 poli, impianti LSIG ETU560, in=63A Protezione da sovraccarico IR= 25A...63A Protezione da cortocircuito Isd=0,6..10x in, II = 1,5..12x in N-conduttore di opzionale con trasformatore di corrente esterno, fino a 160% protezione di messa a terra, disattivabile Ig=0,25...1 x In, tg = 0,05-0,8s viti di collegamento piatto compatto 3VA2 con ETU 5 pz. per impianti. Compatto 3VA da Siemens come parte integrante delle componenti SENTRON protezione per applicazioni industriali e per le applicazioni nel campo dell'infrastruttura offrono un'efficace, impianti di avviamento e di protezione del motore tramite uno spegnimento sicuro in caso di sovraccarico e corto circuito. Compatto 3VA con standard in flessibilità e varietà di accessori modulare. Accessori per dimensioni più uniforme su tutte le serie della interruttore ad elevate prestazioni 3VA1 e 3VA2. Questa variante della interruttore ad elevate prestazioni 3VA si distingue soprattutto grazie a: 1.forma compatta. Seconda Disponibile come variante per impianti e generatore di protezione. 3. Disponibile come 3 e 4 poli. 4. Quattro classi di potenza di commutazione 55 kA ... 150 kA a 415 V. 5. A seconda delle dimensioni: corrente nominale 25 A...630 A. 6. Montaggio in montaggio fisso, tecnologia a innesto, tecnica d'innesto. 7. Protezione eccellente comportamento selettivo in corrente nominale d'esercizio distanza 1 : 2,5 e 1:1,6. 8. La serie è dotata di un sganciatore di sovracorrente elettronico. 9. È dotato di un display integrato per la visualizzazione dei valori di misura. 10. Connessione di comunicazione opzionali tramite modbus TCP, Modbus RTU, PROFINET e PROFIBUS. 11. Sistema modulare e facile da montare accessori interno con svariate funzioni. www.Siemens.de/3VA. Siemens offre per la sicura efficiente infrastruttura elettrica in edifici e nell'industria un portfolio di protezione, commutazione, dispositivi di misurazione e monitoraggio, sistemi di distribuzione e interruttori e prese.

Testo tradotto automaticamente a macchina.
