Acquista Siemens 3VA2116-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 105 da Conrad

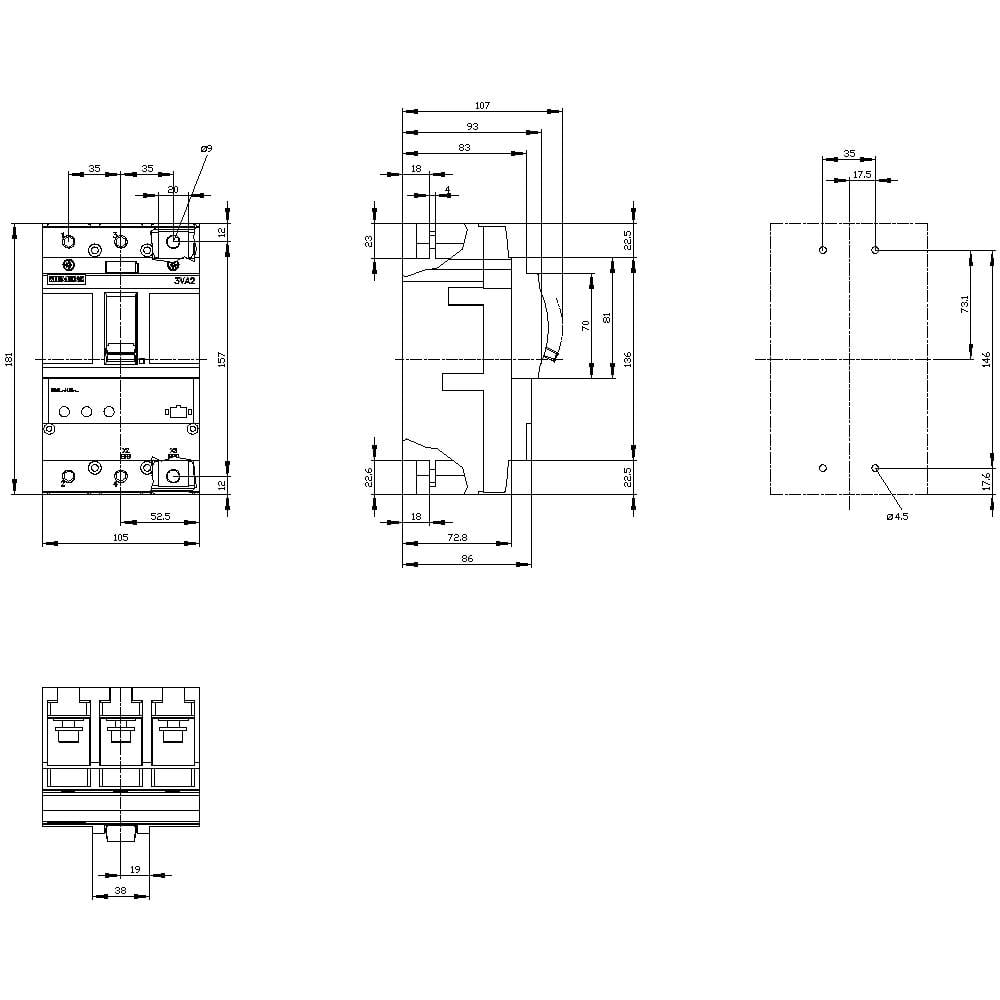

Disegno tecnico di un interruttore di potenza tripolare con diverse viste e quote dimensionali dettagliate.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

160 A

Collegamento

A vite

Tipo

3VA2116-5HL32-0AA0

Impostazione corrente (min.)

63 A

Scheda tecnica (PDF)

Consegna entro Mar. 29 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (745,08 € / Pezzo)

745,08 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 10000
Durata elettrica: 12000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz
Potenza dissipata: 8.5 W
Peso: 2.12 kg

Tipo prodotto: Interruttore

Tipo: 3VA2116-5HL32-0AA0

Impostazione corrente (min.): 63 A

Impostazione corrente (max.): 160 A

Regolazione: 63 - 160 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: M

Tipo di sgancio sovracorrente: ETU320

Collegamento: A vite

: IP40

Profondità: 86 mm

Larghezza: 105 mm

Altezza: 181 mm

Dim.: (L x A x P) 105 x 181 x 86 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 160 A

: 3

: 63-160 A

: 0

: 690-690 V

: 25.5 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1539022 Siemens 3VA2116-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 105

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539022 Siemens 3VA2116-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 63 - 160 A Tens.comm.max: 690 V/AC (L x A x P) 105

Descrizione

circuit breaker 3VA2 IEC frame 160 breaking capacity class M Icu=55kA @ 415V 3-pole, line protection ETU320, LI, In=160A overload protection Ir=63A...160A short-circuit protection Ii=1.5...10 x In nut keeper kit 3VA2 molded-case circuit breaker with 8-series ETU for system protection.As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for plant protection and generator protection. 3. Available as 3-pole and 4-pole version. 4. Four breaking capacity classes from 55 kA to 150 kA at 415 V. 5. Depending on the size: Rated current 25 A. 630 A. 6. Can be installed fixed, in plug-in design or as withdrawable version. 7. The series has a solid-state overcurrent trip unit. 8. Integrated display for measured values. 9. Integrated measuring function and optional communication connection via Modbus TCP, Modbus RTU, PROFINET and PROFIBUS. 10. Modular and easy-to-fit internal accessories with wide range of functions. www.siemens.de/3VA. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Testo tradotto automaticamente
