Acquista Siemens 3VA2325-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 250 A Tens.comm.max: 690 V/AC (L x A x P) 13 da Conrad

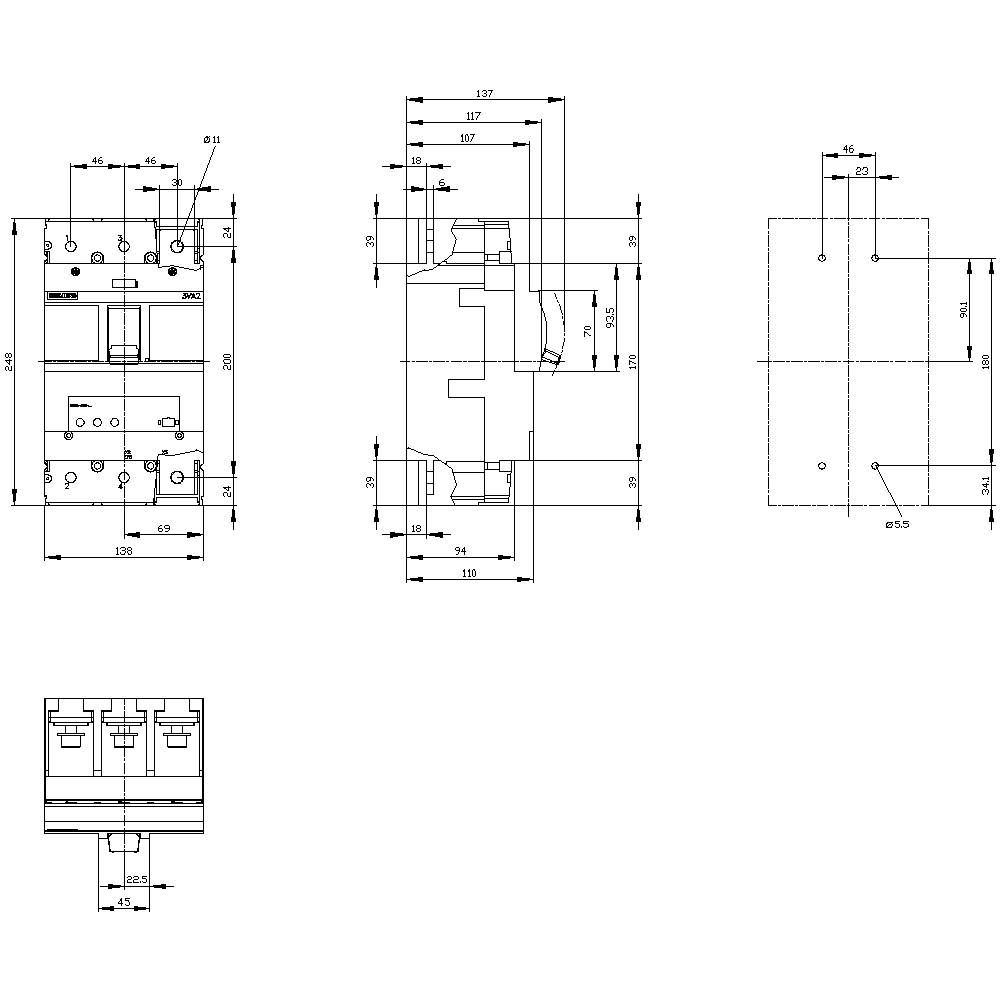

Disegno tecnico di un componente con dimensioni in millimetri. Mostra la vista frontale, laterale e dall'alto dell'oggetto.

disegno a linee/diagramma

Tipo prodotto

Interruttore

Impostazione corrente (max.)

250 A

Collegamento

A vite

Tipo

3VA2325-5HL32-0AA0

Impostazione corrente (min.)

100 A

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1061,48 € / Pezzo)

1061,48 €

IVA escl.

Spedizione gratuita

Segnala un problema

Dati tecnici

Modello: impianti
Durata meccanica: 20000
Durata elettrica: 6000
Tensione di isolamento: 800 V
Frequenza: 50/60 Hz
Potenza dissipata: 12.5 W
Peso: 4.3 kg

Tipo prodotto: Interruttore

Tipo: 3VA2325-5HL32-0AA0

Impostazione corrente (min.): 100 A

Impostazione corrente (max.): 250 A

Regolazione: 100 - 250 A

Numero poli: 3 poli

Tensione di commutazione max: 690 V/AC

Tipo di montaggio: Installazione fissa

Min. temperatura: -25 °C

Temperatura max.: +70 °C

Classe capacità di commutazione: M

Tipo di sgancio sovracorrente: ETU320

Collegamento: A vite

: IP40

Profondità: 110 mm

Larghezza: 138 mm

Altezza: 248 mm

Dim.: (L x A x P) 138 x 248 x 110 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 0

: 0

: 250 A

: 3

: 100-250 A

: 0

: 690-690 V

: 37.5 W

: IP40

: Front side

: FALSE

: Screw connection

: Rocker lever

: FALSE

: 55 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1539100 Siemens 3VA2325-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 250 A Tens.comm.max: 690 V/AC (L x A x P) 13

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1539100 Siemens 3VA2325-5HL32-0AA0 Interruttore 1 pz. Regolazione (corrente): 100 - 250 A Tens.comm.max: 690 V/AC (L x A x P) 13

Descrizione

circuit breaker 3VA2 IEC frame 400 breaking capacity class M Icu=55kA @ 415V 3-pole, line protection ETU320, LI, In=250A overload protection Ir=100A...250A short-circuit protection Ii=1.5...12 x In nut keeper kit 3VA2 molded-case circuit breaker with 8-series ETU for system protection.As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for plant protection and generator protection. 3. Available as 3-pole and 4-pole version. 4. Four breaking capacity classes from 55 kA to 150 kA at 415 V. 5. Depending on the size: Rated current 25 A. 630 A. 6. Can be installed fixed, in plug-in design or as withdrawable version. 7. The series has a solid-state overcurrent trip unit. 8. Integrated display for measured values. 9. Integrated measuring function and optional communication connection via Modbus TCP, Modbus RTU, PROFINET and PROFIBUS. 10. Modular and easy-to-fit internal accessories with wide range of functions. www.siemens.de/3VA. Siemens offers a comprehensive portfolio of protection, switching, measuring and monitoring devices, distribution systems as well as switches and sockets for safe and efficient electrical infrastructure in buildings and industry.

Testo tradotto automaticamente
