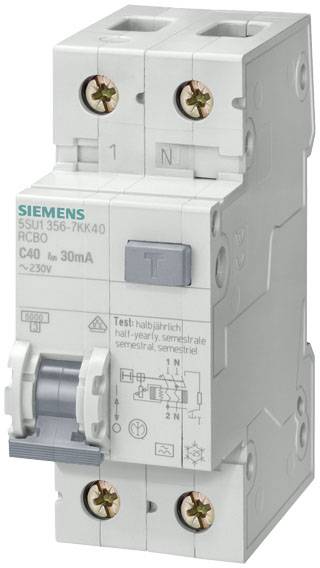

Immagine simile
1/2
Immagine simile
Siemens 5SU13566GV06 Magnetotermico e differenziale 6 A
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Magnetotermico e differenziale
Numero Poli
2
Caratteristica di rilascio
B
Corrente nominale
6 A
Potere d'interruzione
6 kA
Scheda tecnica (PDF)
Dati tecnici
- Numero di unità di divisione larghezza: 2
- Numero di cicli di prova / per la verifica ambientale: 28
- Coppia di serraggio / con collegamento a vite / minima: 2,5 Nm
- Coppia di serraggio / con collegamento a vite / max. 3 Nm
- Modello del tipo base: 5SU1
- Posizione di montaggio: qualsiasi
- Profondità di incasso: 70 mm.
- Durata meccanica (cicli di commutazione) / tipica: 10000
- Numero di poli / nota: 1P+N
- Numero di poli / con protezione: 1
- Posizione/cavo di collegamento alla rete: A scelta in alto o in basso
- Dotazione del prodotto / protezione da contatto: Sì
- Proprietà del prodotto / senza alogeni: Sì
- Proprietà del prodotto / piombabile: Sì
- Proprietà del prodotto / senza silicone: Sì
- Funzione del prodotto / conduttore neutro di commutazione: Sì
- Capacità di commutazione (ICU+): 25 kA
- Capacità di commutazione corrente / secondo EN 60898: 6 kA
- Capacità di commutazione corrente / secondo IEC 60947-2: 25 kA
- Tipo di protezione IP: IP20, per montaggio a distributore, con conduttori collegati
- Temperatura ambiente / durante il funzionamento / minima: -25 °C.
- Temperatura ambiente / durante il funzionamento / max.: +55 °C
- Dissipazione di potenza / con valore nominale corrente / in CA / in stato di funzionamento caldo / per polo: 2,7 W.
- Dissipazione di potenza / max.: 5,4 W
- Grado di inquinamento: 2
- Frequenza di alimentazione: 50 Hz
- Frequenza di funzionamento/nota: 50 Hz
- Categoria di sovratensione III
- Caratteristica di spegnimento: non ritardati
- Scatto corrente di dispersione: 30 mA
- Idoneità all'integrazione/installazione a incasso: Sì
- Tensione di isolamento: 264 V
- Funzione di protezione / attivazione errata: Sì
- Tensione di alimentazione / per dispositivo di prova / minima: 195 V.
- Sezione conduttore collegabile / a un filo: 0,75 mm² - 35 mm²
- Sezione del conduttore collegabile / a filo sottile / con finitura del conduttore: 0,75 mm² - 25 mm²
- Sezione conduttore collegabile / multidente: 0,75 mm² - 35 mm²
- Modello
Non ritardati
- Tensione nominale
230/240 V/AC
- Tipo prodotto
Magnetotermico e differenziale
- Numero Poli
2
- Classe di aziende
3
- Caratteristica di rilascio
B
- Compatibile RoHS
Sì

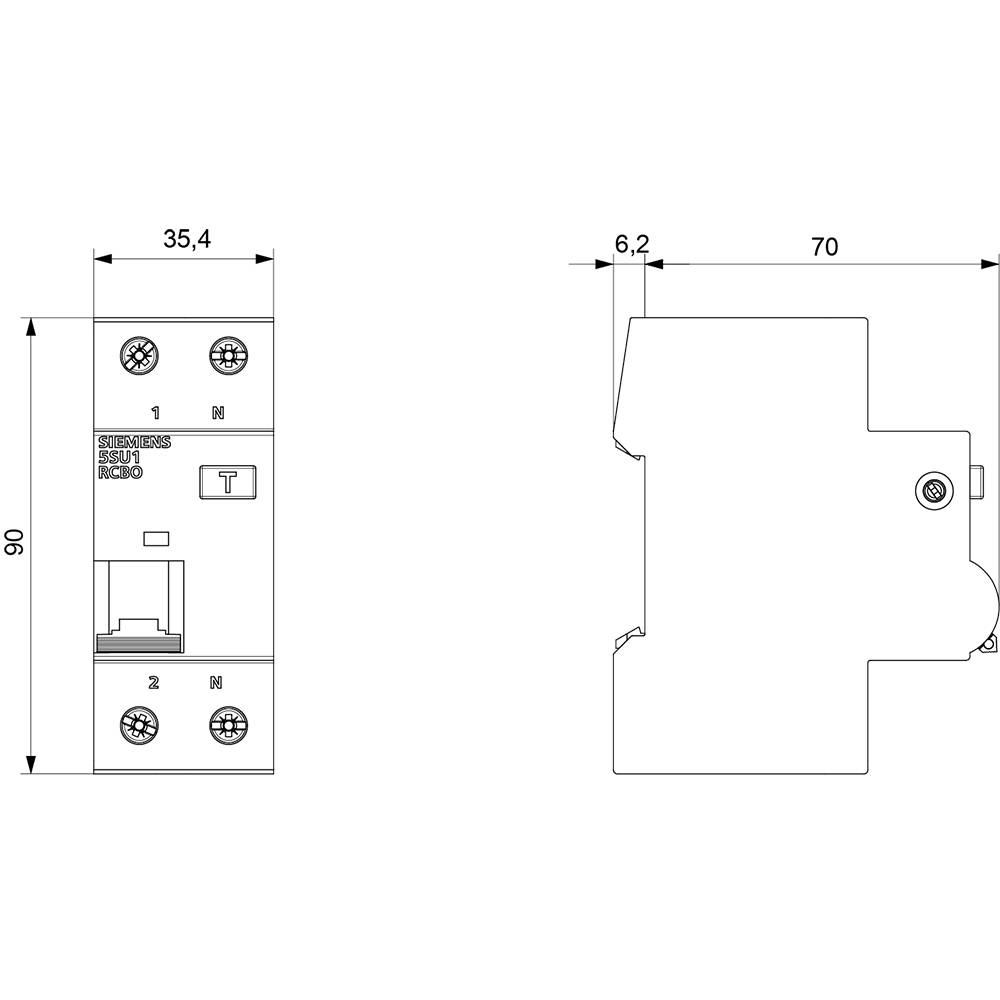

- Dim.
(L x A x P) 36 x 90 x 77 mm
- Contenuto
36 pz.
- Corrente nominale
6 A
- Corrente nominale
6 A
- Potere d'interruzione
6 kA
- Larghezza
36 mm
- Altezza
90 mm
- Profondità
77 mm
AC
70 mm
6 A
230 V
B
264 V
0.03 A
A
1 kA
3
2
2
2
IP20
1
TRUE
25 kA
TRUE
2
TRUE
4
6
Undelayed
6
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 2262674 Siemens 5SU13566GV06 Magnetotermico e differenziale 6 A
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2262674 Siemens 5SU13566GV06 Magnetotermico e differenziale 6 A
Descrizione
5SU1 RCBO Type A 30mA B6 6kA 1+N 2MW, Big Pack 36 pcs RCBOs for combined short-circuit protection and anti-contact protection. An important element of the SENTRON protective devices for electrical installations, the patented RCBOs from Siemens allow combined personnel, fire and cable protection in just one device. In addition to detecting the fault currents, they also provide reliable protection against short-circuits and overloads thanks to the integrated overcurrent protective device. As a combination of residual current and miniature circuit breaker, the Siemens RCBOs are primarily characterized by: 1. Increased operational safety and system availability due to separate disconnection of the affected circuit. 2. Whether sinusoidal residual alternating currents or smooth residual direct currents, Siemens provides the right type for all requirements and special versions. 3. Reliable safety during installation due to standard reach-around and touch protection. 4. Toolless removal from the standard mounting rail or from the busbar assembly simply by operating a manual slide. 5. Clearly visible switch position indicator. 6. The data matrix code on the front of the device provides quick and easy access to information on all aspects of the RCBOs. 7. Be protected according to the standards: The RCBOs correspond to the provisions of DIN VDE. 8. Optimized technology for your safety - only from Siemens.
