Siemens 5TY13503MF16 5TY1350-3MF16 Interruttore elettronico di protezione a 1 fase F 2 poli 0.03 A 230 V

Dispositivi di commutazione di protezione con funzione di comunicazione e misurazione
I dispositivi di commutazione di protezione con funzioni di comunicazione e misurazione sono parte integrante delle soluzioni di digitalizzazione SENTRON.
La disponibilità degli impianti è aumentata grazie alla risposta tempestiva agli avvisi. Le funzioni di protezione offrono ancora una protezione sicura e affidabile nel circuito finale. La funzione di comunicazione e misurazione a sua volta consente una facile individuazione delle cause di malfunzionamento a causa della segnalazione del motivo di innesco, mentre WAS a sua volta permette la conclusione di malfunzionamenti delle apparecchiature di funzionamento. Un altro vantaggio sono i contatori di ore di funzionamento e di intervento integrati, che contribuiscono a una migliore planarità degli interventi di manutenzione. Inoltre, gli apparecchi di protezione con funzione di misurazione e di comunicazione rilevano parametri elettrici quali energia, potenza attiva, corrente, tensione, frequenza di rete e temperatura. In questo modo si aumenta la trasparenza e i consumi energetici nei circuiti finali possono essere ripartiti. L'impostazione dei valori soglia di allarme e la misurazione aggiuntiva di correnti differenziali in più intervalli di frequenza consentono una localizzazione precisa delle cause di guasto.
Grazie alla sua struttura compatta, i dispositivi di commutazione di protezione Ideal sono adatti per il mercato post-vendita ma anche per le nuove costruzioni. Il sistema può essere facilmente messo in funzione tramite il software per PC SENTRON Powerconfig o SENTRON Powerconfig mobile per dispositivi mobili.

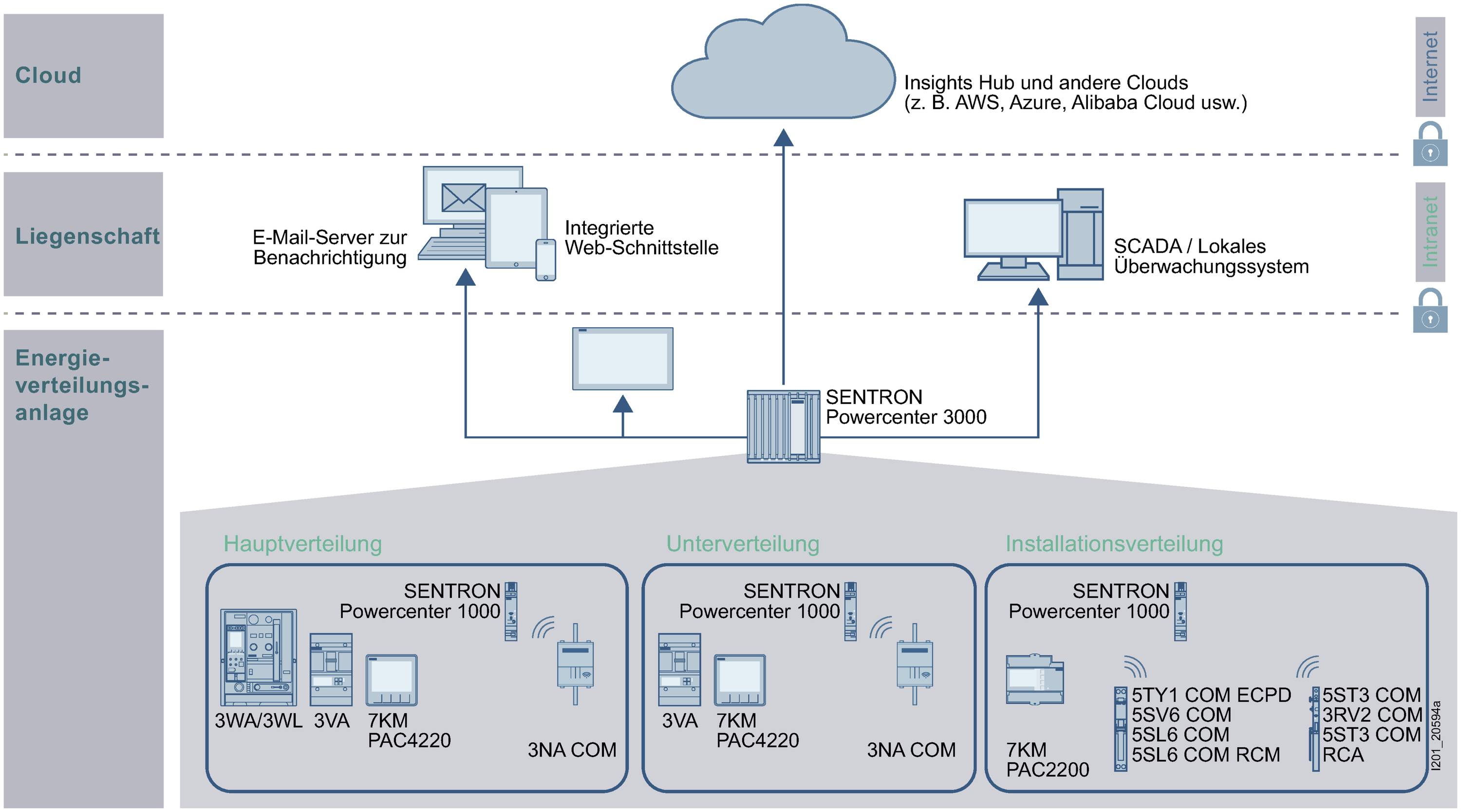

Al centro del sistema dei dispositivi di commutazione di protezione che supportano la comunicazione è il ricevitore dati SENTRON PowerCenter 1000. Questo raccoglie i valori misurati dei dispositivi di commutazione di protezione accoppiati e li trasmette ai sistemi di livello superiore. I valori di misura di un massimo di 24 dispositivi SENTRON compatibili con la comunicazione vengono trasmessi in modalità wireless a un centro di potenza SENTRON 1000, che memorizza i dati selezionati fino a 30 giorni. I sistemi di livello superiore possono accedere ai dati tramite le interfacce del transceiver dati. In loco tramite Bluetooth® o tramite Ethernet sulla rete locale. In questo modo viene utilizzato un protocollo Modbus TCP‑, che può essere facilmente integrato da altri sistemi.

Grazie al suo nuovo concetto, i dispositivi elettronici di protezione 5TY1 COM combinano le funzioni di protezione e comfort oggi conosciute in un modo senza precedenti. Le funzioni possono essere attivate, disattivate e parametrizzate in modo attivo, ad eccezione delle funzioni di base, in modo da consentire l'adattamento alla rispettiva applicazione. Questi dispositivi sono supportati in PowerCenter 1000 a partire da un firmware versione 3.0.

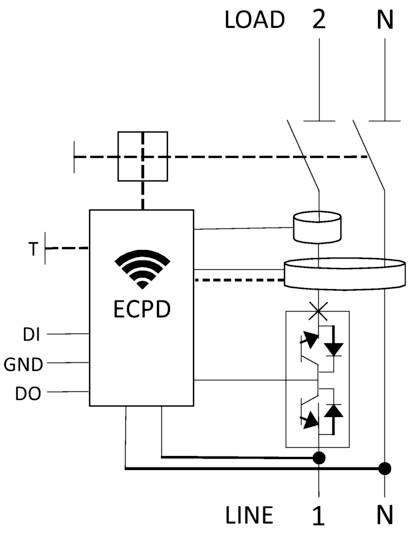

Alle funzioni di misurazione già note si aggiungono le possibilità di modifica dei parametri protetti, quindi a seconda della causa dell'attivazione (ad es. Cortocircuito/sovraccarico) è ora possibile impostare individualmente il comportamento del dispositivo. C'è un nuovo stato nel dispositivo che si chiama standby (STBY). Questo consente la commutazione mediante semiconduttori di potenza tra ON (alimentazione elettrica, come gli attuali dispositivi di commutazione di protezione) e STBY (non conduttivo / ad alta impedenza), ad esempio per disattivare le perdite indesiderate dei dispositivi di standby, o per riattivarle dopo un innesco di sovraccarico.
Con un altro parametro protetto, la sensibilità di attivazione RCD può essere modificata da standard (22,5 ma) a sensibile (18.0 ma) o anche robusto (27.0 ma) per adattarsi alla rispettiva applicazione.
Inoltre, il dispositivo ha un autotest integrato che controlla ciclicamente il dispositivo per rilevare eventuali anomalie e, se necessario, spegne il dispositivo per ottenere una condizione di sicurezza.
Sono disponibili versioni con diverse intensità di corrente, ma possono anche essere impostate individualmente.
La tensione nominale è di 230 V CA, ma il dispositivo funziona nell'intervallo da 85 a 255 V. Inoltre, la funzione integrata POP (Power overvoltage Protection) può essere attivata (default = attivo) per proteggere le utenze collegate da sovratensioni.
