Name: Siemens Protezione dei semiconduttori 3RF23301DA06 30 A Tens.comm.max: 600 V/AC 1 pz.
Brand: Siemens
SKU: 2863500
Availability: BackOrder

Relè elettronico di carico con dissipatore di calore, bianco e nero, contrassegnato con 'SIRIUS'. Utilizzato per il controllo dei carichi elettrici.

Un quadro elettrico aperto con vari componenti elettrici e cavi, accuratamente disposti e collegati.

Simbolo di schema di un raddrizzatore a due diodi, raffigurato tra i morsetti 1L e 2T. Designazioni dei morsetti: A1, A2, PE.

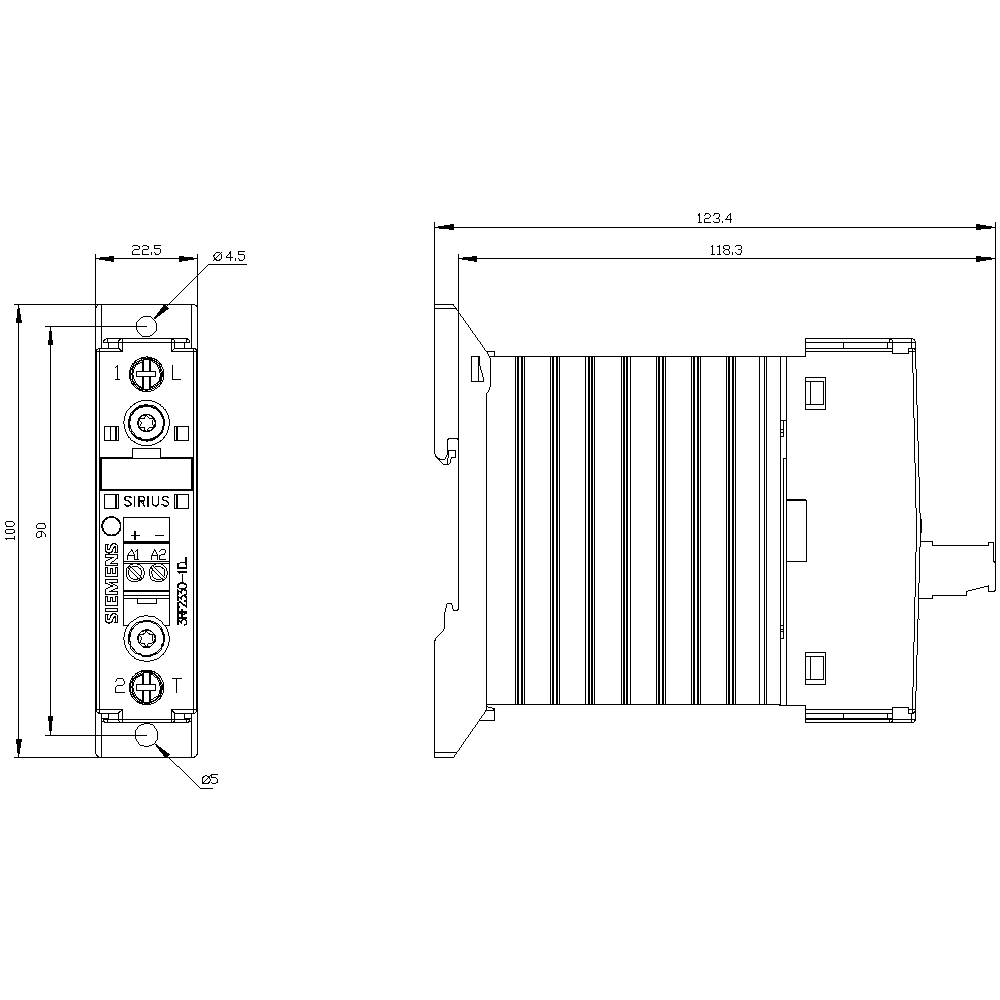

Schema elettrico per un dispositivo con dimensioni, vista laterale che mostra altezza 100 mm, larghezza 22,5 mm, profondità 123,4 mm.

1/4

Immagine simile

Tipo di imballaggio

Singolo

Tipo prodotto

Protezione dei semiconduttori

Tensione di comando (min.)

15 V/DC

Tensione di comando (max.)

24 V/DC

Tensione di commutazione max

600 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Set(s)

Totale (144,99 € / Pezzo)

144,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: Fissaggio a vite e a scatto su guida DIN 35 mm
Frequenza di funzionamento: 50/60 Hz
Tensione di isolamento: 600 V
Modello del prodotto: Monofase
Numero poli: 1

Tipo di imballaggio: Singolo

Tipo prodotto: Protezione dei semiconduttori

Tipo: 3RF2330-1DA06

Collegamento: A vite

Tensione di comando (min.): 15 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 15 - 24 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 1150 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 600 V/AC

Corrente di carico max: 30 A

Uscita alimentazione (min): 48 V

Tensione di uscita (max.): 600 V/AC

Corrente di uscita max.: 30 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP20

Larghezza: 22.5 mm

Altezza: 100 mm

Profondità: 123.5 mm

Compatibile RoHS: Sì

Corrente continua (max.): 30 A

Contenuto: 1 pz.

Tensione nominale DC: 24 V/DC

UKCA: Non rilevante

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente di carico max

Tensione di comando (max.)

Tensione di comando (min.)

Tensione di uscita (max.)

Tensione di commutazione max

Tipo contatto

Siemens Protezione dei semiconduttori 3RF23301DA06 30 A Tens.comm.max: 600 V/AC 1 pz.

Articolo n°:2863500

Consegna entro Ven 27 Nov

Conrad Electronic

Questo articolo

30 A

24 V/DC

15 V/DC

600 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

144,99 €^*

Siemens Protezione dei semiconduttori 3RF23101AA22 10.5 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:2865223

Consegna entro Ven 27 Nov

Conrad Electronic

10.5 A

230 V/AC

110 V/AC

230 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

109,99 €^*

Siemens Protezione dei semiconduttori 3RF23201AA26 20 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:2863499

Consegna entro Ven 27 Nov

Conrad Electronic

20 A

230 V/AC

110 V/AC

600 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

104,99 €^*

Siemens Protezione dei semiconduttori 3RF23301AA04 30 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:2865224

Consegna entro Mer 4 Nov

3 Set(s)Conrad Electronic

30 A

24 V/DC

15 V/DC

460 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

85,99 €^*

Siemens Protezione dei semiconduttori 3RF23401BA02 40 A Tens.comm.max: 230 V/AC Commutazione immediata 1 pz.

Articolo n°:2863501

Consegna entro Ven 27 Nov

Conrad Electronic

40 A

24 V/DC

15 V/DC

230 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

149,99 €^*

Siemens Protezione dei semiconduttori 3RF24401AC45 40 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:2863502

Consegna entro Ven 27 Nov

Conrad Electronic

40 A

30 V/DC

4 V/DC

600 V/AC

3 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

279,00 €^*

Siemens Protezione dei semiconduttori 20 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:2261688

Non disponibile

Conrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

81,99 €^*

Siemens Protezione dei semiconduttori 20 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:2261689

Non disponibile

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

89,99 €^*

Siemens Protezione dei semiconduttori 30 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:2261692

Non disponibile

Conrad Electronic

30 A

24 V/DC

15 V/DC

460 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

87,99 €^*

Siemens Protezione dei semiconduttori 3RF23101AA22 10.5 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:2261685

Non disponibile

Conrad Electronic

10.5 A

230 V/AC

110 V/AC

230 V/AC

1 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

77,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 2863500 Siemens Protezione dei semiconduttori 3RF23301DA06 30 A Tens.comm.max: 600 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2863500 Siemens Protezione dei semiconduttori 3RF23301DA06 30 A Tens.comm.max: 600 V/AC 1 pz.

Descrizione

Contattore a semiconduttore monofase 3RF2 AC 51 / 30 A / 40 °C 48-600 V / DC 24 V resistente ai cortocircuiti fino a 25 A con tensione di blocco automatica B 1600 V contattore a semiconduttore SIRIUS 3RF23 per la commutazione di carichi ohmici/induttivi, ad esempio di radiatori o valvole in un impianto di riempimento.
I dispositivi si spengono senza usura e senza rumori e sono quindi ideali per Ideal per le aree sensibili al rumore (uffici, ospedali). Sono estremamente affidabili anche con elevate frequenze di commutazione. Poiché il dissipatore di calore è già integrato, è possibile inserirlo direttamente nell'armadio elettrico. La struttura compatta consente di risparmiare spazio sulla guida DIN. I contattori a semiconduttore possono inoltre essere ampliati tramite i moduli funzionali standard 3RF29 per molteplici applicazioni con un semplice clic. I dispositivi sono approvati in tutto il mondo (ad es. IEC e UL/CSA).
I contattori a semiconduttore sono disponibili come dispositivi monofase o trifase. Sono disponibili per diverse potenze e tensioni di esercizio nominali. Progettati per l'azionamento AC o DC sono disponibili con collegamento a vite, a molla o a capicorda ad anello.
Oltre ai moduli funzionali 3RF29 sono disponibili anche spine di controllo e coperture terminali.
Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.
