Name: Siemens Relè a semiconduttore 3RF20201AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.
Brand: Siemens
SKU: 1430763
Availability: BackOrder

Un interruttore automatico bipolare Siemens, dimensionato per 20 ampere. Adatto a prevenire sovraccarichi.

Un armadio elettrico aperto con diversi componenti elettrici come interruttori, cablaggio e fusibili.

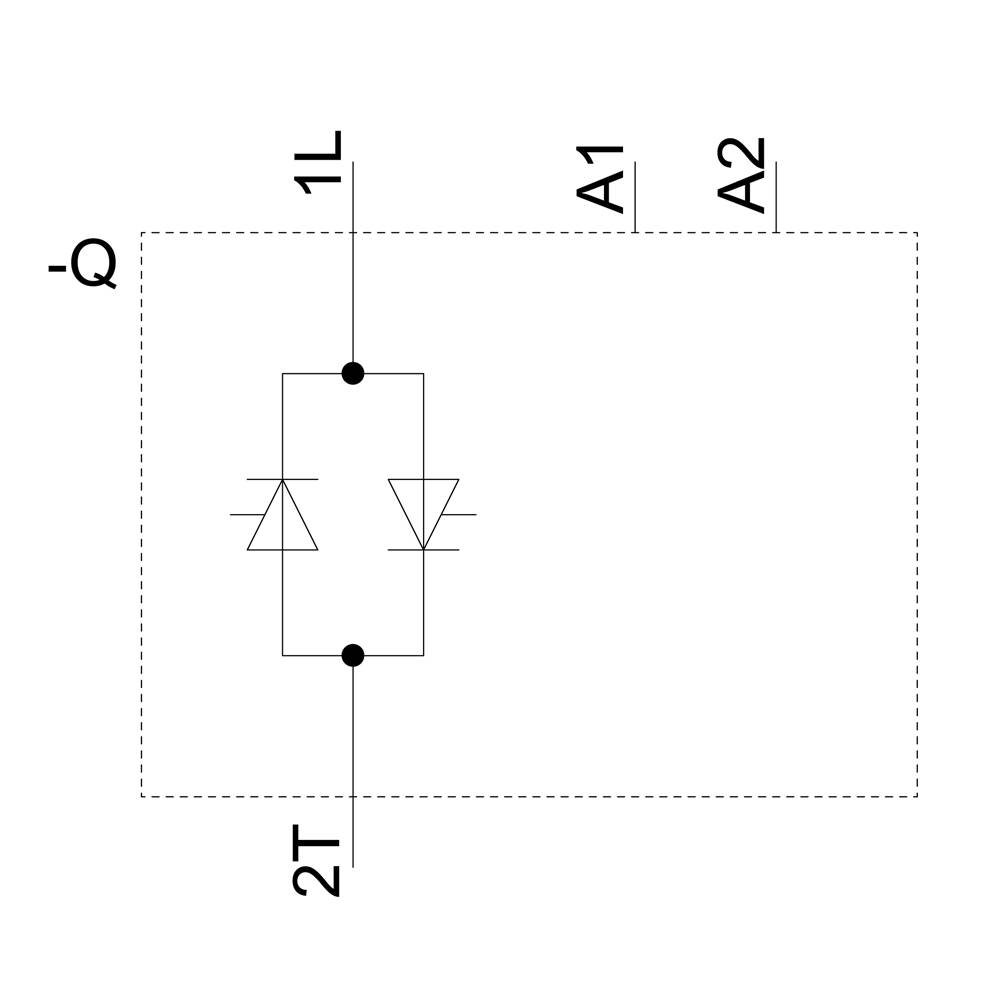

Lo schema elettrico mostra un relè con diodi, collegato tra 1L e 2T, con morsetti A1 e A2 per il controllo.

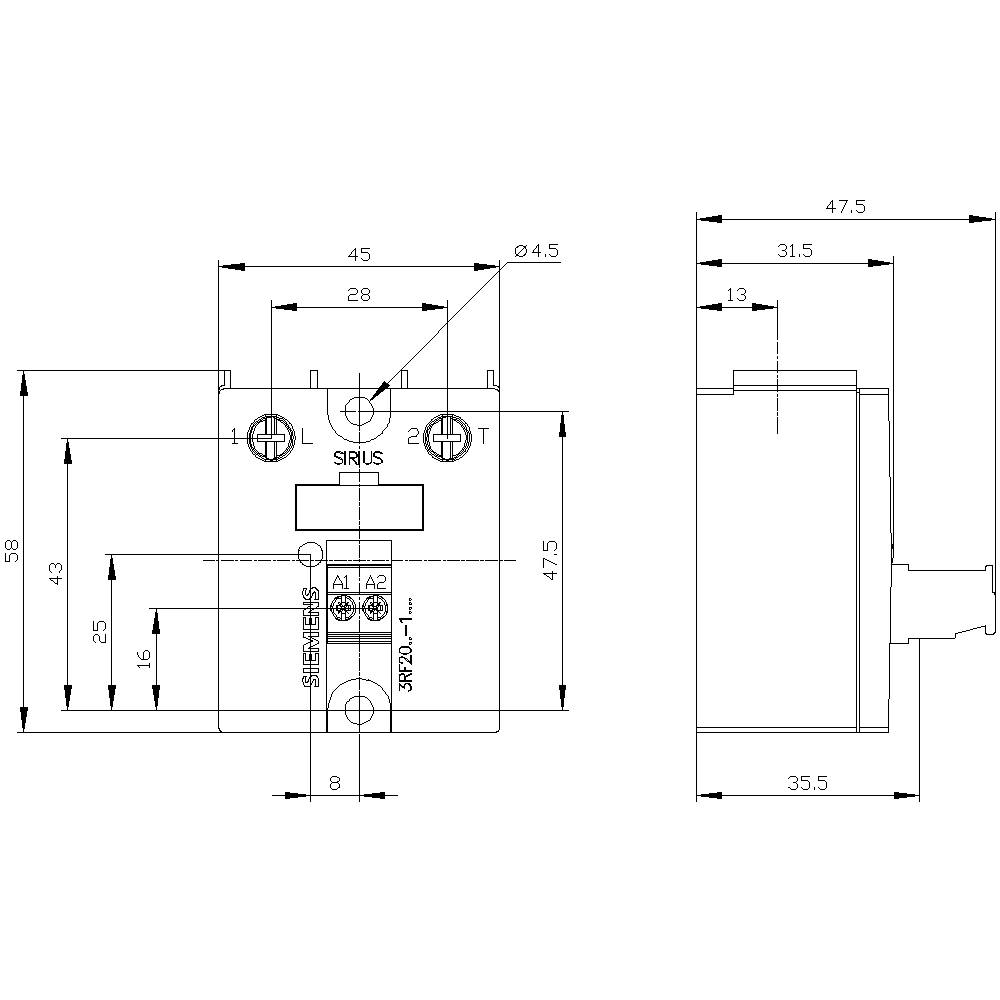

Disegno di un componente elettrico con misure precise in millimetri. Mostra la vista frontale e laterale per la pianificazione del montaggio.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

110 V/AC

Tensione di comando (max.)

230 V/AC

Tensione di commutazione max

230 V/AC

Scheda tecnica (PDF)

Consegna entro Mar 3 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (38,52 € / Pezzo)

38,52 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè a semiconduttore monofase 3RF20

Larghezza 45 mm

Dati tecnici

Tipo di fissaggio: fissaggio a vite
Numero poli: 1
Tensione di isolamento: 600 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2020-1AA22

Tipo di commutazione: Commutazione zero crossing

Collegamento: Morsetto a vite

Tensione di comando (min.): 110 V/AC

Tensione di comando (max.): 230 V/AC

Range tensione di controllo: 110 - 230 V/AC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 200 A

Tensione di commutazione (min.): 24 V/AC

Tensione di commutazione max: 230 V/AC

Corrente di carico max: 20 A

Uscita alimentazione (min): 24 V

Tensione di uscita (max.): 230 V/AC

Corrente di uscita max.: 20 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP20

Larghezza: 45 mm

Altezza: 58 mm

Profondità: 48 mm

Peso: 85 g

Compatibile RoHS: Sì

Corrente continua (max.): 20 A

Contenuto: 1 pz.

: 1

: TRUE

: 20 A

: AC

: 20 A

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tipo di commutazione

Tensione di comando (max.)

Corrente di carico max

Tensione di comando (min.)

Tensione di commutazione max

Tensione di uscita (max.)

Siemens Relè a semiconduttore 3RF20201AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430763

Consegna entro Mar 3 Nov

Conrad Electronic

Questo articolo

Commutazione zero crossing

230 V/AC

20 A

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

38,52 €^*

Siemens Relè a semiconduttore 3RF20201AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430773

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

24 V/DC

20 A

15 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

42,61 €^*

Siemens Relè a semiconduttore 3RF20201AA04 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430771

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

24 V/DC

20 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,16 €^*

Siemens Relè a semiconduttore 3RF20201AA24 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430774

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

230 V/AC

20 A

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

49,17 €^*

Siemens Relè a semiconduttore 3RF20201AA42 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430764

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

30 V/DC

20 A

4 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

36,06 €^*

Siemens Relè a semiconduttore 3RF20201AA45 20 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430772

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

30 V/DC

20 A

4 V/DC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Siemens Relè a semiconduttore 3RF20301AA22 30 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1432270

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

230 V/AC

30 A

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Siemens Relè a semiconduttore 3RF20301AA24 30 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430794

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

230 V/AC

30 A

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Siemens Relè a semiconduttore 3RF20301AA26 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430777

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

230 V/AC

30 A

110 V/AC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

151,63 €^*

Siemens Relè a semiconduttore 3RF20301AA42 30 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430778

Consegna entro Mar 3 Nov

Conrad Electronic

Commutazione zero crossing

30 V/DC

30 A

4 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

35,24 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430763 Siemens Relè a semiconduttore 3RF20201AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430763 Siemens Relè a semiconduttore 3RF20201AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Width 45 mm, 20 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
