Name: Siemens Relè a semiconduttore 3RF20501AA22 50 A Tens.comm.max: 230 V/AC 1 pz.
Brand: Siemens
SKU: 186013
Availability: BackOrder

Quadro elettrico con porta in vetro aperta. Contiene vari componenti elettrici e connessioni di cavi.

Schema elettrico con due simboli: a sinistra un condensatore, a destra un diodo. In alto a destra le denominazioni '1L', 'A1', 'A2'. A sinistra un'etichetta non chiara.

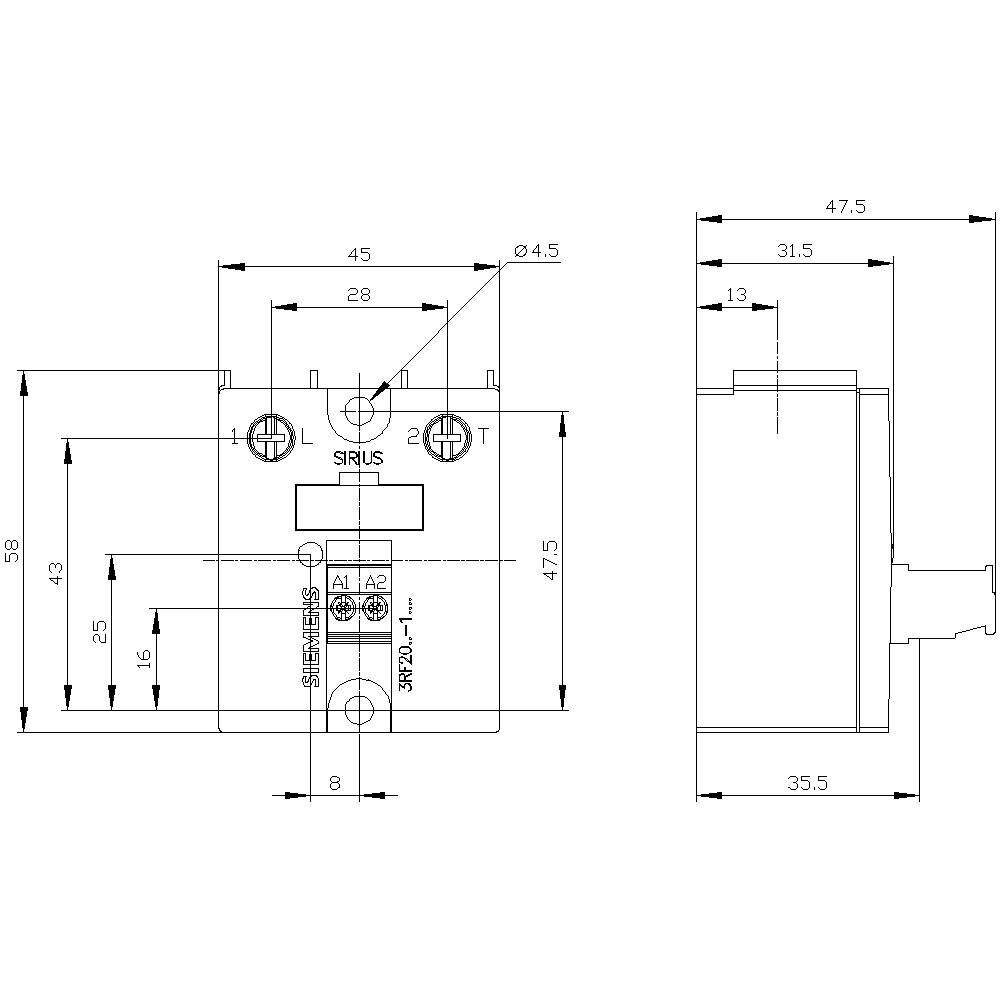

Disegno tecnico di un interruttore elettrico con misure dettagliate e punti di connessione.

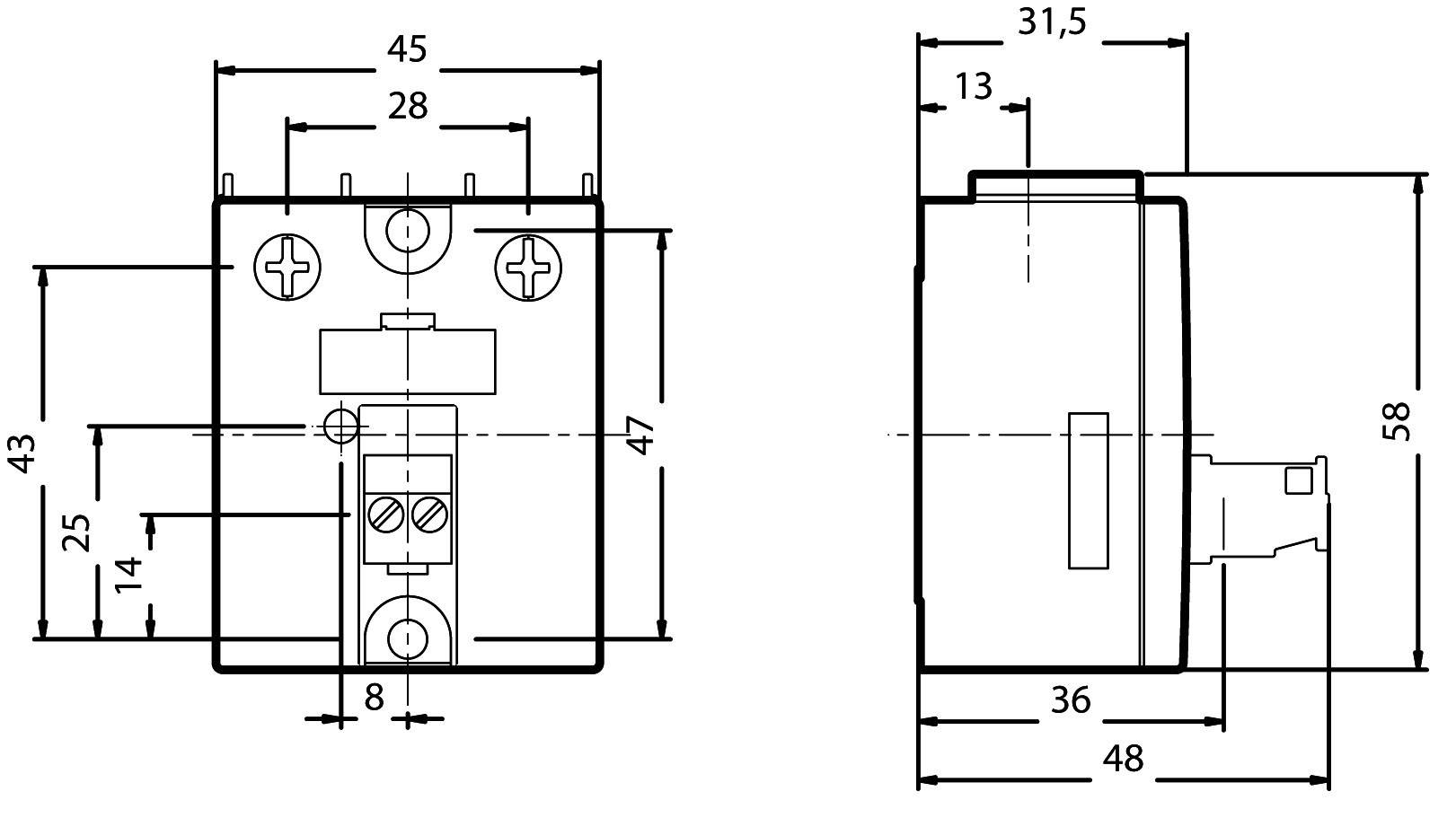

'Disegno tecnico di un componente elettronico con dimensioni: larghezza 48 mm, altezza 58 mm, profondità 36 mm. I dettagli mostrano i punti di fissaggio e i pin.'

1/4

Immagine dell'applicazione

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

110 V/AC

Tensione di comando (max.)

230 V/AC

Tensione di commutazione max

230 V/AC

Scheda tecnica (PDF)

Consegna entro Mer 18 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (54,09 € / Pezzo)

54,09 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè semiconduttore Sirius 3RF20, larghezza 45 mm

Servizi e promozioni supplementari

Dati tecnici

Frequenza: 50/60 Hz
Tensione di isolamento: 600 V
1000 V/µs
800 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2050-1AA22

Tensione di comando (min.): 110 V/AC

Tensione di comando (max.): 230 V/AC

Range tensione di controllo: 110 - 230 V/AC

Tensione di commutazione (min.): 24 V/AC

Tensione di commutazione max: 230 V/AC

Corrente di carico max: 50 A

Uscita alimentazione (min): 24 V/AC

Tensione di uscita (max.): 230 V/AC

Corrente di uscita max.: 50 A

: IP20

Larghezza: 45 mm

Compatibile RoHS: Sì

Corrente continua (max.): 50 A

Contenuto: 1 pz.

Tensione di commutazione: 24 - 230 V/AC

Tipo: 3RF2050-1AA22

Corrente di carico: 50 A

: 1

: TRUE

: 110-230 V

: 110-230 V

: 50 A

: AC

: 50 A

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 186013 Siemens Relè a semiconduttore 3RF20501AA22 50 A Tens.comm.max: 230 V/AC 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 186013 Siemens Relè a semiconduttore 3RF20501AA22 50 A Tens.comm.max: 230 V/AC 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 50 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
