Name: Siemens Relè a semiconduttore 3RF21203AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.
Brand: Siemens
SKU: 1430793
Availability: BackOrder

Un quadro elettrico aperto con numerosi componenti elettrici e cavi disposti su diversi livelli.

Schema di una diode con due terminali, contrassegnati come A1+ e A2-. A sinistra e a destra, i terminali sono marcati come 1L e 2T.

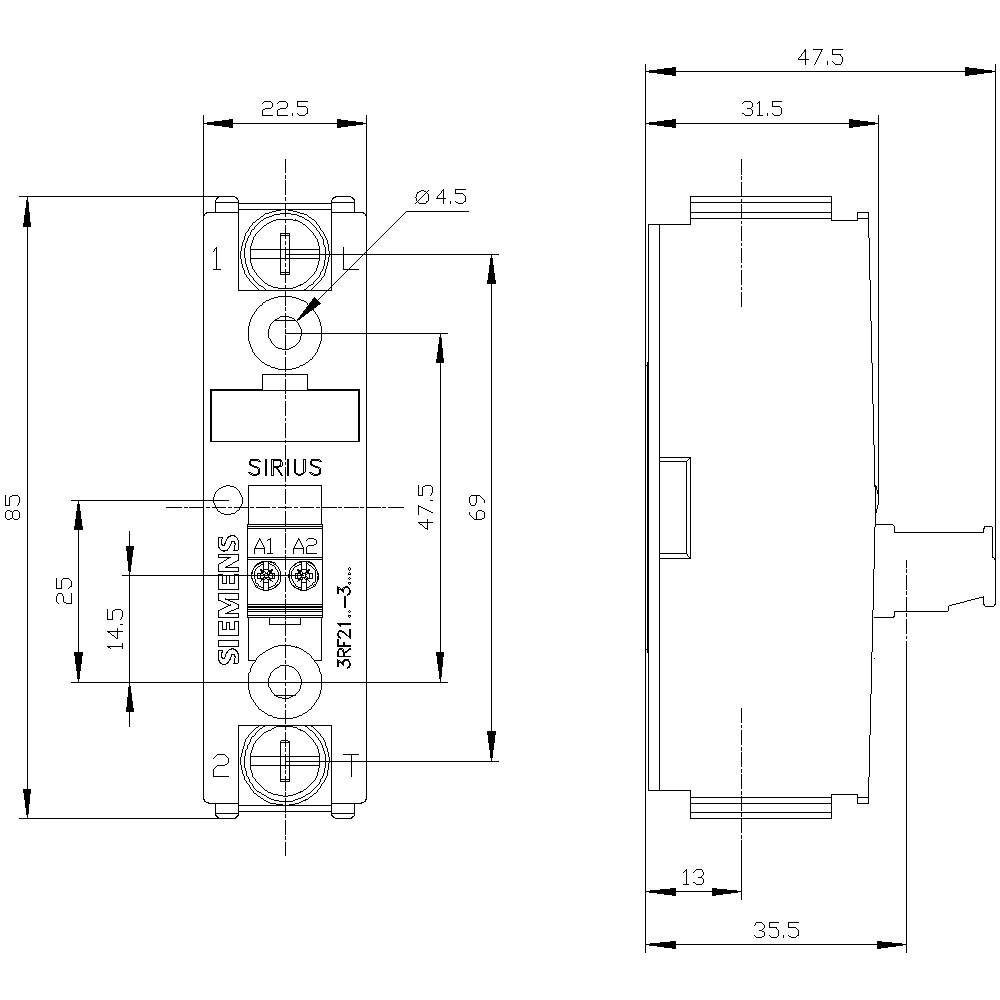

Disegno tecnico di un modulo contattore Siemens Sirius con dimensioni dettagliate: larghezza, altezza, profondità e fori di montaggio.

1/3

Immagine dell'applicazione

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

15 V/DC

Tensione di comando (max.)

24 V/DC

Tensione di commutazione max

230 V/AC

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Ven 27 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (49,99 € / Pezzo)

49,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: fissaggio a vite
Numero poli: 1
Tensione di isolamento: 600 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2120-3AA02

Tipo di commutazione: Commutazione zero crossing

Collegamento: Occhiello da 3 mm
Occhiello da 5 mm

Tensione di comando (min.): 15 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 15 - 24 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 200 A

Tensione di commutazione (min.): 24 V/AC

Tensione di commutazione max: 230 V/AC

Corrente di carico max: 20 A

Uscita alimentazione (min): 24 V/DC

Tensione di uscita (max.): 230 V/AC

Corrente di uscita max.: 20 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP00

Larghezza: 22.5 mm

Altezza: 85 mm

Profondità: 48 mm

Peso: 77 g

Compatibile RoHS: Sì

Contenuto: 1 pz.

Tensione nominale DC: 24 V/DC

: 1

: TRUE

: 20 A

: DC

: 20 A

UKCA: Sì

Varianti(Tutti i prezzi sono IVA inclusa e spese di spedizione escluse)

Corrente di carico max

Tensione di comando (max.)

Tensione di comando (min.)

Tensione di uscita (max.)

Tensione di commutazione max

Siemens Relè a semiconduttore 3RF21203AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430793

Consegna entro Ven 27 Nov

Conrad Electronic

Questo articolo

20 A

24 V/DC

15 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

49,99 €^*

Siemens Relè a semiconduttore 3RF21203AA04 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430782

Consegna entro Ven 27 Nov

Conrad Electronic

20 A

24 V/DC

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

57,99 €^*

Siemens Relè a semiconduttore 3RF21203AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430783

Consegna entro Ven 27 Nov

Conrad Electronic

20 A

230 V/AC

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

134,99 €^*

Siemens Relè a semiconduttore 3RF21203AA24 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430776

Consegna entro Ven 27 Nov

Conrad Electronic

20 A

230 V/AC

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

63,99 €^*

Siemens Relè a semiconduttore 3RF21503AA02 50 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430907

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

24 V/DC

15 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

139,99 €^*

Siemens Relè a semiconduttore 3RF21503AA04 50 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430929

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

24 V/DC

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

67,99 €^*

Siemens Relè a semiconduttore 3RF21503AA06 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430885

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

24 V/DC

15 V/DC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

214,99 €^*

Siemens Relè a semiconduttore 3RF21503AA22 50 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430821

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

230 V/AC

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

65,99 €^*

Siemens Relè a semiconduttore 3RF21503AA24 50 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430863

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

230 V/AC

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,99 €^*

Siemens Relè a semiconduttore 3RF21503AA26 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430886

Consegna entro Ven 27 Nov

Conrad Electronic

50 A

230 V/AC

110 V/AC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

95,99 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430793 Siemens Relè a semiconduttore 3RF21203AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430793 Siemens Relè a semiconduttore 3RF21203AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Width 22.5 mm, 20 A 24-230 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
