Name: Siemens Relè a semiconduttore 3RF21301BA04 30 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.
Brand: Siemens
SKU: 1430930
Availability: BackOrder

Contattore elettrico con scritta 'SIRIUS', grigio, con più morsetti a vite e marcatura '24V DC'.

Un quadro elettrico aperto con vari componenti elettrici e cavi, organizzati su più ripiani.

'Schema elettrico di un modulo di protezione con due diodi paralleli tra 1L e 2T, morsetti A1+ e A2- contrassegnati.'

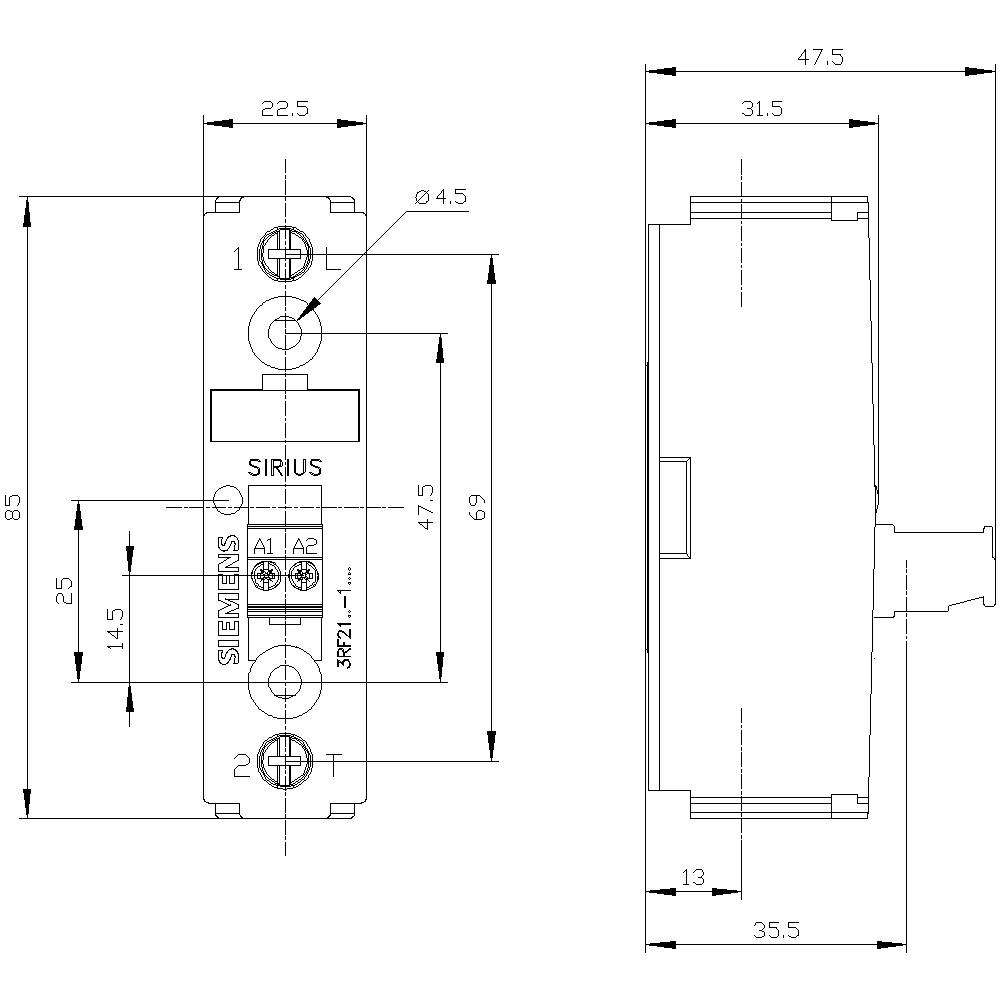

Disegno tecnico di un dispositivo Siemens SIRIUS con misure. Vista frontale mostra l'altezza di 85 mm, vista laterale mostra la profondità di 35,5 mm.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

15 V/DC

Tensione di comando (max.)

24 V/DC

Tensione di commutazione max

460 V/AC

Scheda tecnica (PDF)

Consegna entro Mar 3 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (40,98 € / Pezzo)

40,98 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: fissaggio a vite
Numero poli: 1
Tensione di isolamento: 600 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2130-1BA04

Tipo di commutazione: Commutazione immediata

Collegamento: Morsetto a vite

Tensione di comando (min.): 15 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 15 - 24 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 300 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 460 V/AC

Corrente di carico max: 30 A

Uscita alimentazione (min): 48 V

Tensione di uscita (max.): 460 V/AC

Corrente di uscita max.: 30 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP20

Larghezza: 22.5 mm

Altezza: 85 mm

Profondità: 48 mm

Peso: 67 g

Compatibile RoHS: Sì

Contenuto: 1 pz.

Tensione nominale DC: 24 V/DC

: 1

: TRUE

: 30 A

: DC

: 30 A

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di comando (max.)

Corrente di carico max

Tensione di comando (min.)

Tensione di commutazione max

Tensione di uscita (max.)

Siemens Relè a semiconduttore 3RF21301BA04 30 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:1430930

Consegna entro Mar 3 Nov

Conrad Electronic

Questo articolo

24 V/DC

30 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Siemens Relè a semiconduttore 3RF21201BA04 20 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:1430801

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

36,88 €^*

Siemens Relè a semiconduttore 3RF21501BA04 50 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:1430813

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

44,25 €^*

Siemens Relè a semiconduttore 3RF21501BA06 50 A Tens.comm.max: 600 V/AC Commutazione immediata 1 pz.

Articolo n°:1430861

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

50 A

15 V/DC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

75,40 €^*

Siemens Relè a semiconduttore 3RF21501BA22 50 A Tens.comm.max: 230 V/AC Commutazione immediata 1 pz.

Articolo n°:1430904

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

50 A

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

45,89 €^*

Siemens Relè a semiconduttore 3RF21701BA04 70 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:1430876

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

70 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

49,17 €^*

Siemens Relè a semiconduttore 3RF21901BA04 90 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Articolo n°:1430831

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

90 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

59,01 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430930 Siemens Relè a semiconduttore 3RF21301BA04 30 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430930 Siemens Relè a semiconduttore 3RF21301BA04 30 A Tens.comm.max: 460 V/AC Commutazione immediata 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
