Name: Siemens Relè a semiconduttore 3RF21503AA06 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.
Brand: Siemens
SKU: 1430885
Availability: BackOrder

Quadri elettrici con componenti elettrici e cablaggio, installati in un involucro metallico, con porta aperta per scopi di manutenzione.

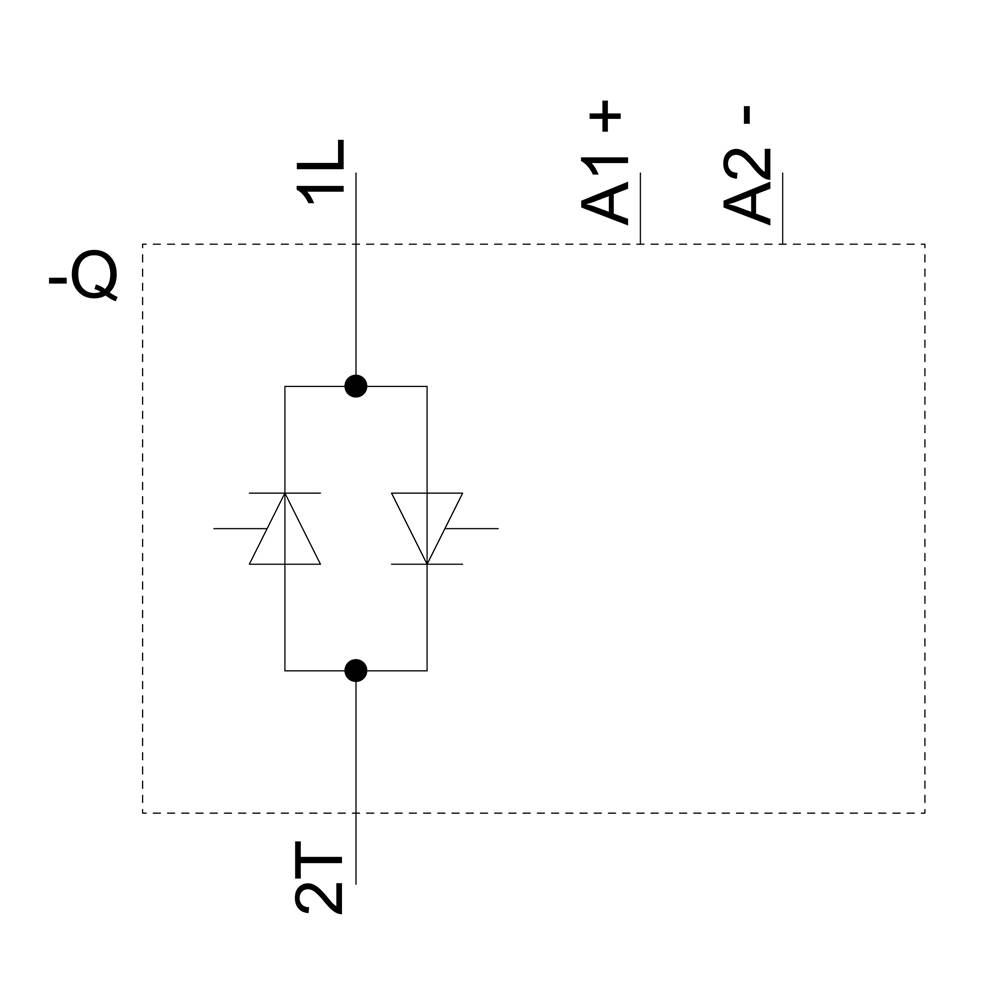

Schema elettrico con due diodi collegati in parallelo in direzioni opposte. Connettori: 1L, 2T, A1+, A2-.

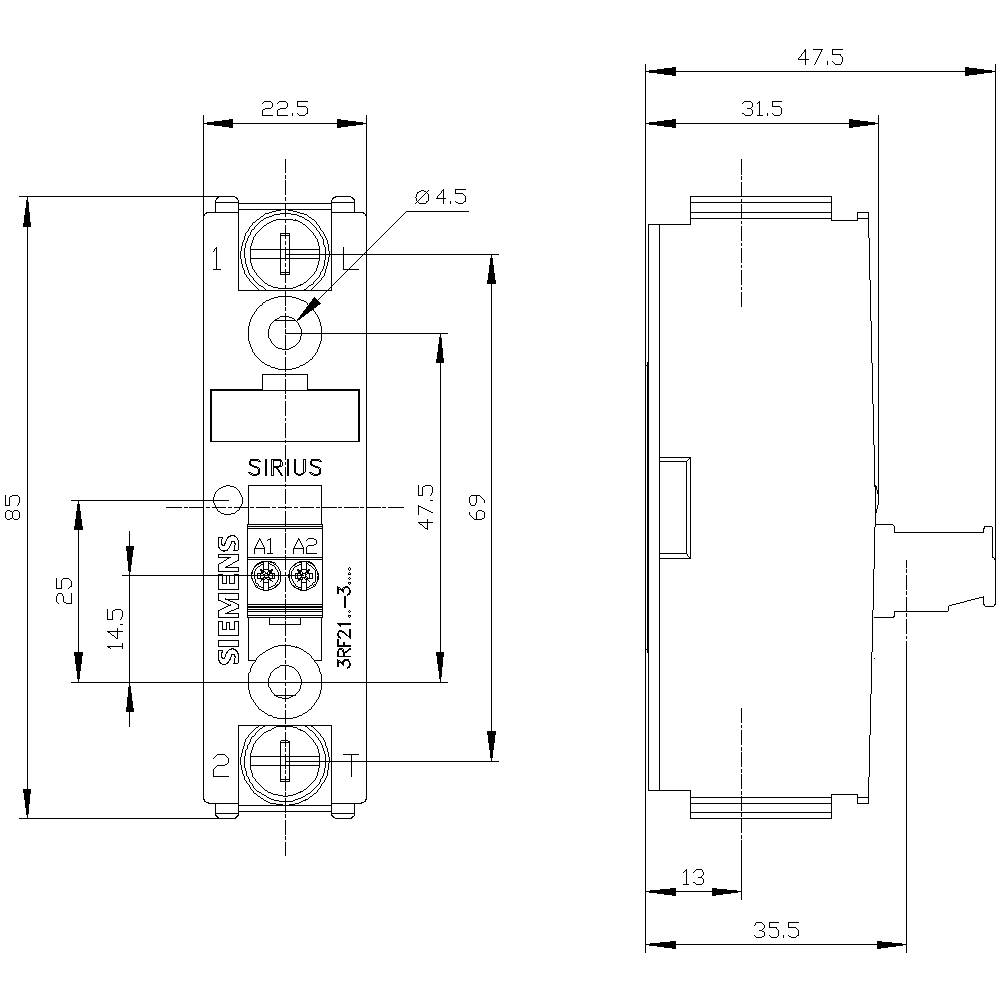

Disegno di un dispositivo elettrico con vista laterale e frontale. Le dimensioni e i morsetti di connessione sono rappresentati in modo dettagliato.

1/3

Immagine dell'applicazione

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

15 V/DC

Tensione di comando (max.)

24 V/DC

Tensione di commutazione max

600 V/AC

Scheda tecnica (PDF)

Consegna entro Mar 3 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (176,22 € / Pezzo)

176,22 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: fissaggio a vite
Numero poli: 1
Tensione di isolamento: 600 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2150-3AA06

Tipo di commutazione: Commutazione zero crossing

Collegamento: Occhiello da 3 mm
Occhiello da 5 mm

Tensione di comando (min.): 15 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 15 - 24 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 600 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 600 V/AC

Corrente di carico max: 50 A

Uscita alimentazione (min): 48 V/DC

Tensione di uscita (max.): 600 V/AC

Corrente di uscita max.: 50 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP00

Larghezza: 22.5 mm

Altezza: 85 mm

Profondità: 48 mm

Peso: 74 g

Compatibile RoHS: Sì

Corrente continua (max.): 50 A

Contenuto: 1 pz.

: 1

: TRUE

: 50 A

: DC

: 50 A

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Tensione di comando (max.)

Corrente di carico max

Tensione di comando (min.)

Tensione di commutazione max

Tensione di uscita (max.)

Siemens Relè a semiconduttore 3RF21503AA06 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430885

Consegna entro Mar 3 Nov

Conrad Electronic

Questo articolo

24 V/DC

50 A

15 V/DC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

176,22 €^*

Siemens Relè a semiconduttore 3RF21203AA02 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430793

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

40,98 €^*

Siemens Relè a semiconduttore 3RF21203AA04 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430782

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

47,53 €^*

Siemens Relè a semiconduttore 3RF21203AA22 20 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430783

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

110,65 €^*

Siemens Relè a semiconduttore 3RF21203AA24 20 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430776

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

52,45 €^*

Siemens Relè a semiconduttore 3RF21503AA02 50 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430907

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

114,75 €^*

Siemens Relè a semiconduttore 3RF21503AA04 50 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430929

Consegna entro Mar 3 Nov

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

55,73 €^*

Siemens Relè a semiconduttore 3RF21503AA22 50 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430821

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

50 A

110 V/AC

230 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

54,09 €^*

Siemens Relè a semiconduttore 3RF21503AA24 50 A Tens.comm.max: 460 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430863

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

50 A

110 V/AC

460 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

62,29 €^*

Siemens Relè a semiconduttore 3RF21503AA26 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430886

Consegna entro Mar 3 Nov

Conrad Electronic

230 V/AC

50 A

110 V/AC

600 V/AC

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

78,68 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430885 Siemens Relè a semiconduttore 3RF21503AA06 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430885 Siemens Relè a semiconduttore 3RF21503AA06 50 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 50 A 48-600 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
