Acquista Siemens Relè a semiconduttore 3RF21903AA02 90 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz. da Conrad

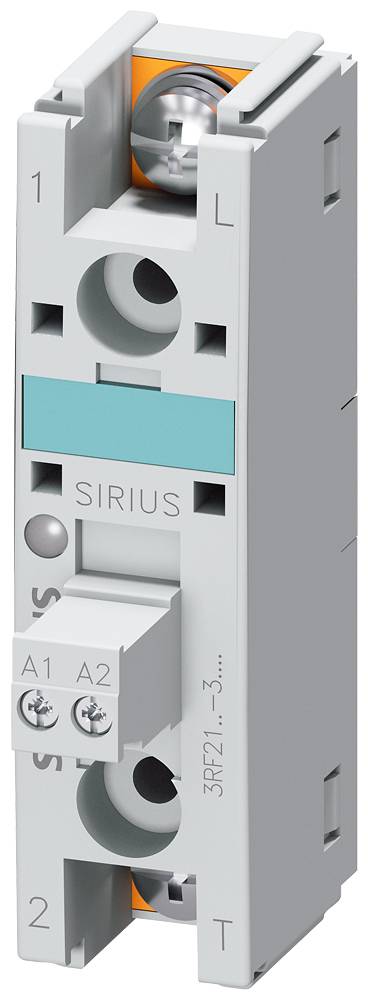

Interruttore elettronico grigio con la scritta 'SIRIUS', mostra due morsetti a vite sul fondo. Adatto per dispositivi elettrici.

Immagine simile

Un quadro elettrico aperto con vari componenti elettrici e cavi, ordinatamente organizzati su più livelli.

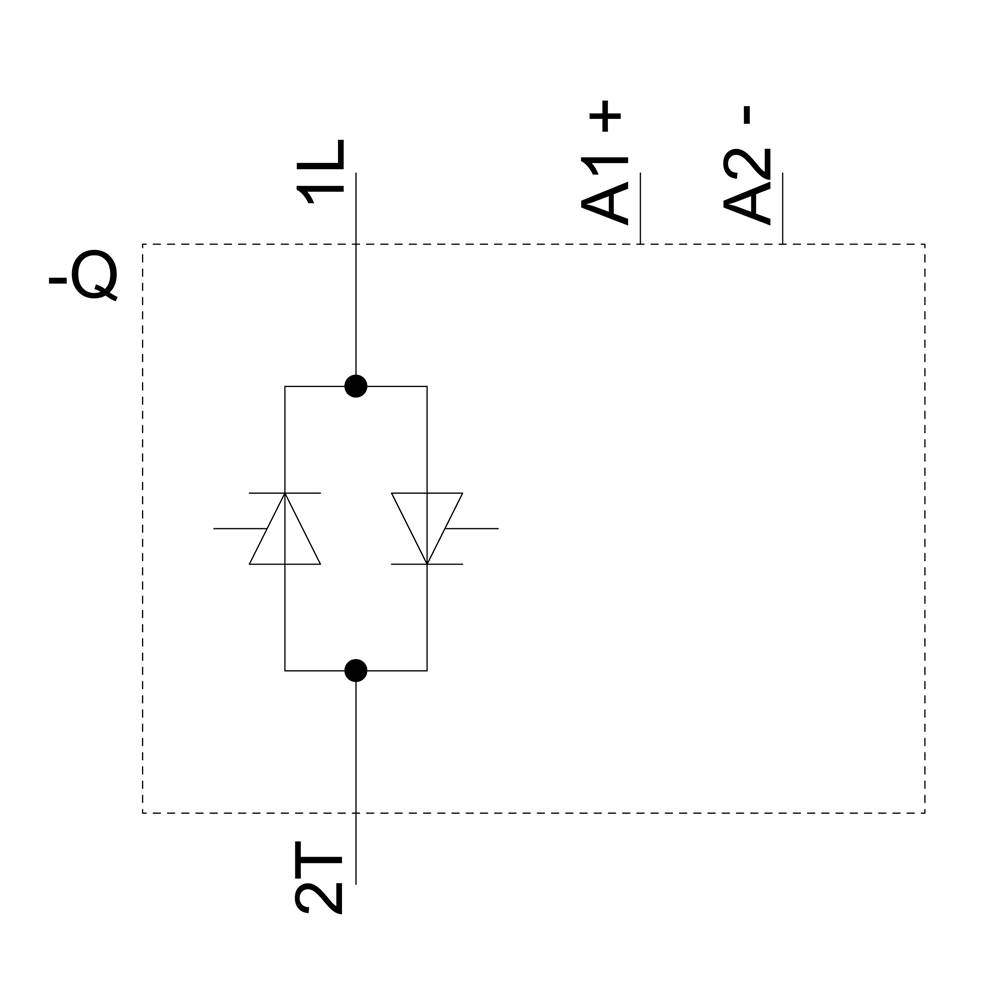

Simbolo di commutazione con due diodi polarizzati in modo opposto collegati in parallelo. Morsetti di connessione: 1L, 2T, A1+, A2-. La diode funge da diodo di ricircolo.

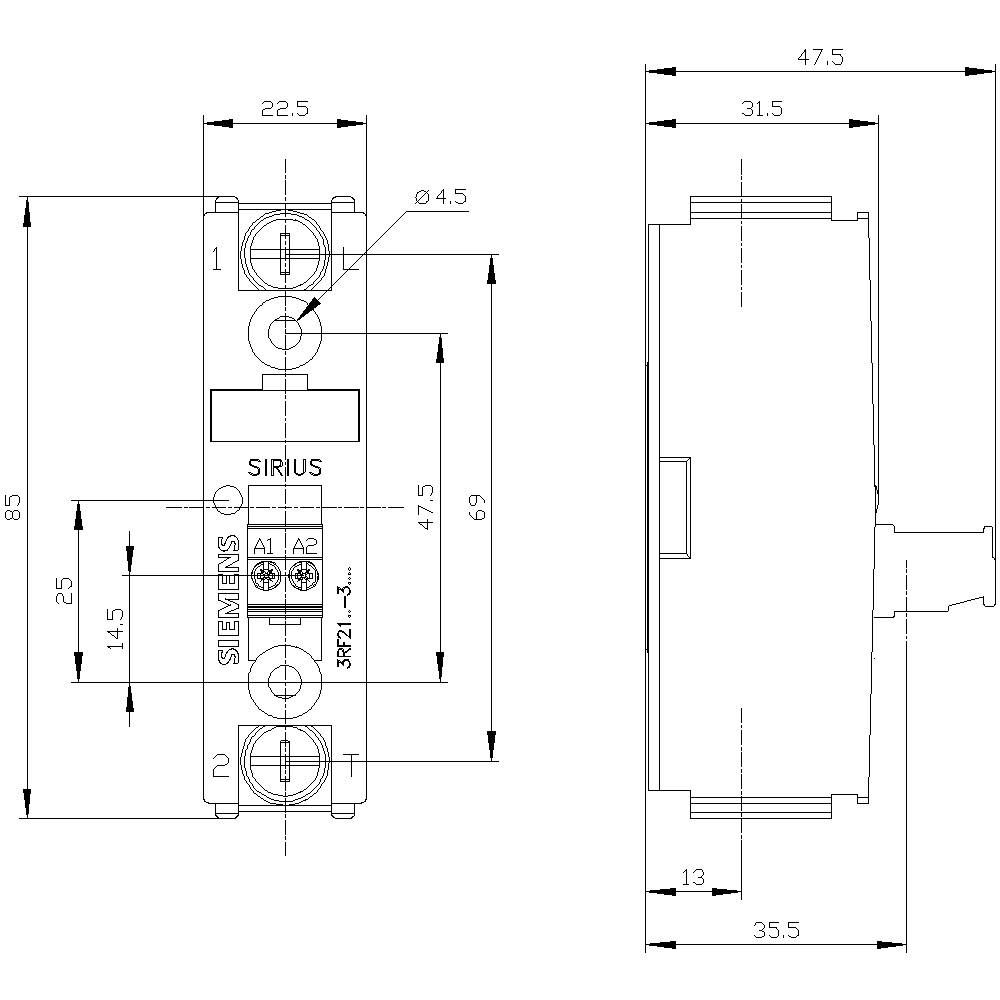

'Disegno tecnico di un contattore Siemens SIRIUS con dimensioni: altezza 85 mm, larghezza 22,5 mm, profondità 47,5 mm, fori di fissaggio contrassegnati.'

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

15 V/DC

Tensione di comando (max.)

24 V/DC

Tensione di commutazione max

230 V/AC

Scheda tecnica (PDF)

Consegna entro Mar. 27 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (68,84 € / Pezzo)

68,84 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di fissaggio: fissaggio a vite
Numero poli: 1
Tensione di isolamento: 600 V

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2190-3AA02

Tipo di commutazione: Commutazione zero crossing

Collegamento: Occhiello da 3 mm
Occhiello da 5 mm

Tensione di comando (min.): 15 V/DC

Tensione di comando (max.): 24 V/DC

Range tensione di controllo: 15 - 24 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 1150 A

Tensione di commutazione (min.): 24 V/AC

Tensione di commutazione max: 230 V/AC

Corrente di carico max: 90 A

Uscita alimentazione (min): 24 V

Tensione di uscita (max.): 230 V/AC

Corrente di uscita max.: 90 A

Tipo contatto: 1 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP00

Larghezza: 22.5 mm

Altezza: 85 mm

Profondità: 48 mm

Peso: 70 g

Compatibile RoHS: Sì

Corrente continua (max.): 90 A

Contenuto: 1 pz.

Tensione nominale DC: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1430822 Siemens Relè a semiconduttore 3RF21903AA02 90 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430822 Siemens Relè a semiconduttore 3RF21903AA02 90 A Tens.comm.max: 230 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 24-230 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
