Name: Siemens Relè a semiconduttore 3RF22303AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.
Brand: Siemens
SKU: 1430909
Availability: BackOrder

Un contattore elettrico Siemens del tipo SIRIUS, utilizzato per il controllo e la protezione di motori elettrici e altri dispositivi.

Un armadio elettrico alto con porta in vetro aperta mostra numerosi cavi, circuiti e componenti elettronici per il controllo.

'Protezione per motore a corrente alternata': Il diagramma mostra il circuito principale con due diodi e tre connessioni di fase (L1, L2, L3).

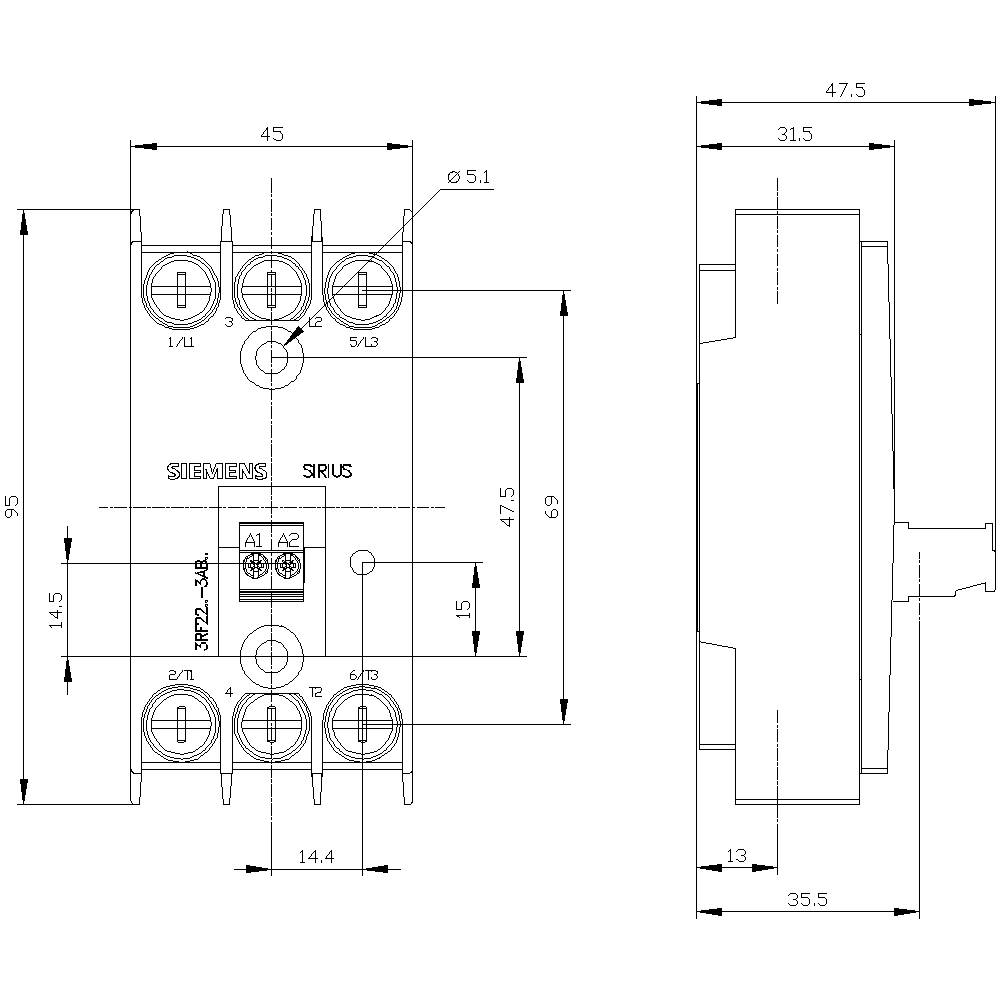

Disegno tecnico di un contattore Siemens SIRIUS con quote dettagliate in millimetri. Raffigurato con vista frontale e laterale.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

4 V/DC

Tensione di comando (max.)

30 V/DC

Tensione di commutazione max

600 V/AC

Scheda tecnica (PDF)

Consegna entro Mar 3 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (258,20 € / Pezzo)

258,20 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

3 relè a semiconduttore monofase 3RF22

Controllato a 2 fasi
Testo tradotto automaticamente a macchina.

Dati tecnici

Tipo di imballaggio: Pezzo

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2230-3AB45

Tipo di commutazione: Commutazione zero crossing

Collegamento: Occhiello da 4 mm

Tensione di comando (min.): 4 V/DC

Tensione di comando (max.): 30 V/DC

Range tensione di controllo: 4 - 30 V/DC

Corrente di comando (max.): 30 mA

Picco di corrente (max.): 300 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 600 V/AC

Corrente di carico max: 30 A

Uscita alimentazione (min): 48 V/DC

Tensione di uscita (max.): 600 V/DC

Corrente di uscita max.: 30 A

Tipo contatto: 2 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP00

Larghezza: 45 mm

Altezza: 95 mm

Profondità: 47 mm

Peso: 148 g

Compatibile RoHS: Sì

Corrente continua (max.): 30 A

Contenuto: 1 pz.

: 3

: TRUE

: 30 A

: DC

: 30 A

UKCA: Sì

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Collegamento

Tensione di comando (max.)

Corrente di carico max

Tensione di comando (min.)

Tensione di uscita (max.)

Tipo contatto

Siemens Relè a semiconduttore 3RF22303AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430909

Consegna entro Mar 3 Nov

Conrad Electronic

Questo articolo

Occhiello da 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

258,20 €^*

Siemens Relè a semiconduttore 3RF22301AB35 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430825

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

121 V/AC

30 A

88 V/AC

600 V/AC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

106,55 €^*

Siemens Relè a semiconduttore 3RF22301AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430932

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

30 V/DC

30 A

4 V/DC

600 V/AC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

102,45 €^*

Siemens Relè a semiconduttore 3RF22301AC35 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430933

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

121 V/AC

30 A

88 V/AC

600 V/AC

3 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

131,14 €^*

Siemens Relè a semiconduttore 3RF22301AC45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430817

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

30 V/DC

30 A

4 V/DC

600 V/AC

3 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

127,04 €^*

Siemens Relè a semiconduttore 3RF22302AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430833

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetti a molla

30 V/DC

30 A

4 V/DC

600 V/AC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Siemens Relè a semiconduttore 3RF22302AC45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430934

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetti a molla

30 V/DC

30 A

4 V/DC

600 V/AC

3 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

147,53 €^*

Siemens Relè a semiconduttore 3RF22303AC45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430910

Consegna entro Mar 3 Nov

Conrad Electronic

Occhiello da 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

143,43 €^*

Siemens Relè a semiconduttore 3RF22551AB35 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430818

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

121 V/AC

55 A

88 V/AC

600 V/AC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

209,02 €^*

Siemens Relè a semiconduttore 3RF22551AB45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Articolo n°:1430843

Consegna entro Mar 3 Nov

Conrad Electronic

Morsetto a vite

30 V/DC

55 A

4 V/DC

600 V/AC

2 NA

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

122,94 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1430909 Siemens Relè a semiconduttore 3RF22303AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430909 Siemens Relè a semiconduttore 3RF22303AB45 30 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 3-phase 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Ring cable connection Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.

Testo tradotto automaticamente
