Acquista Siemens Relè a semiconduttore 3RF22553AB45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz. da Conrad

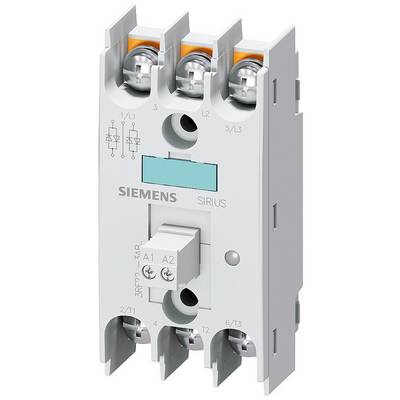

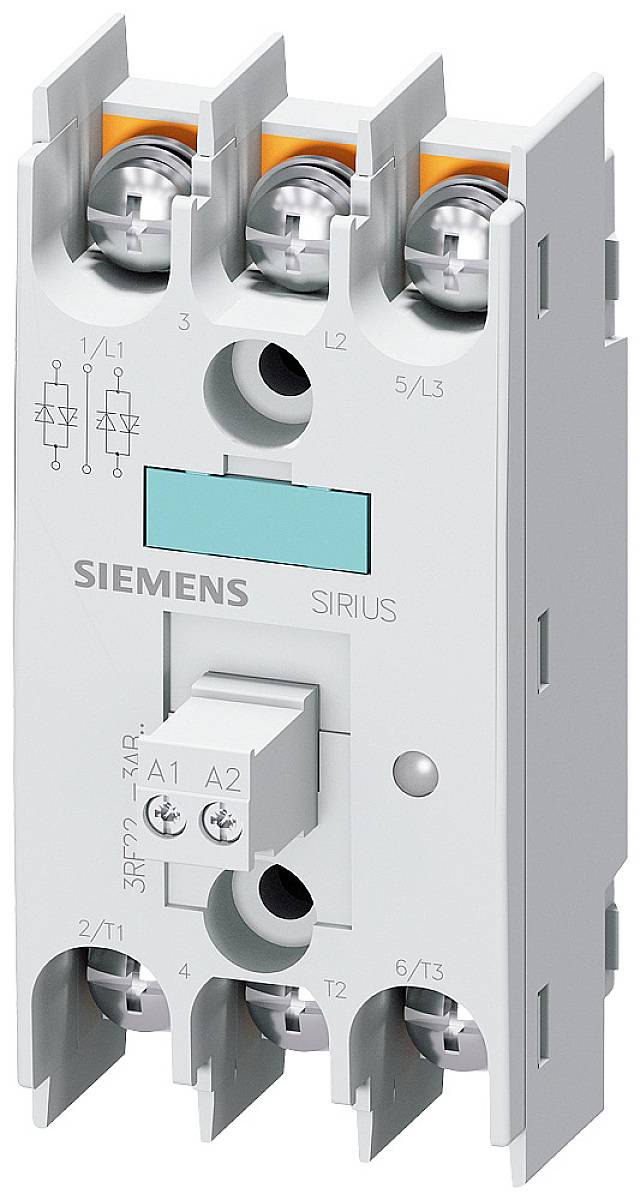

Un contattore elettrico Siemens, modello 'SIRIUS', con tre morsetti superiori e tre inferiori, idoneo per la protezione delle linee.

Immagine simile

Un quadro elettrico aperto con vari componenti elettrici e cablaggi.

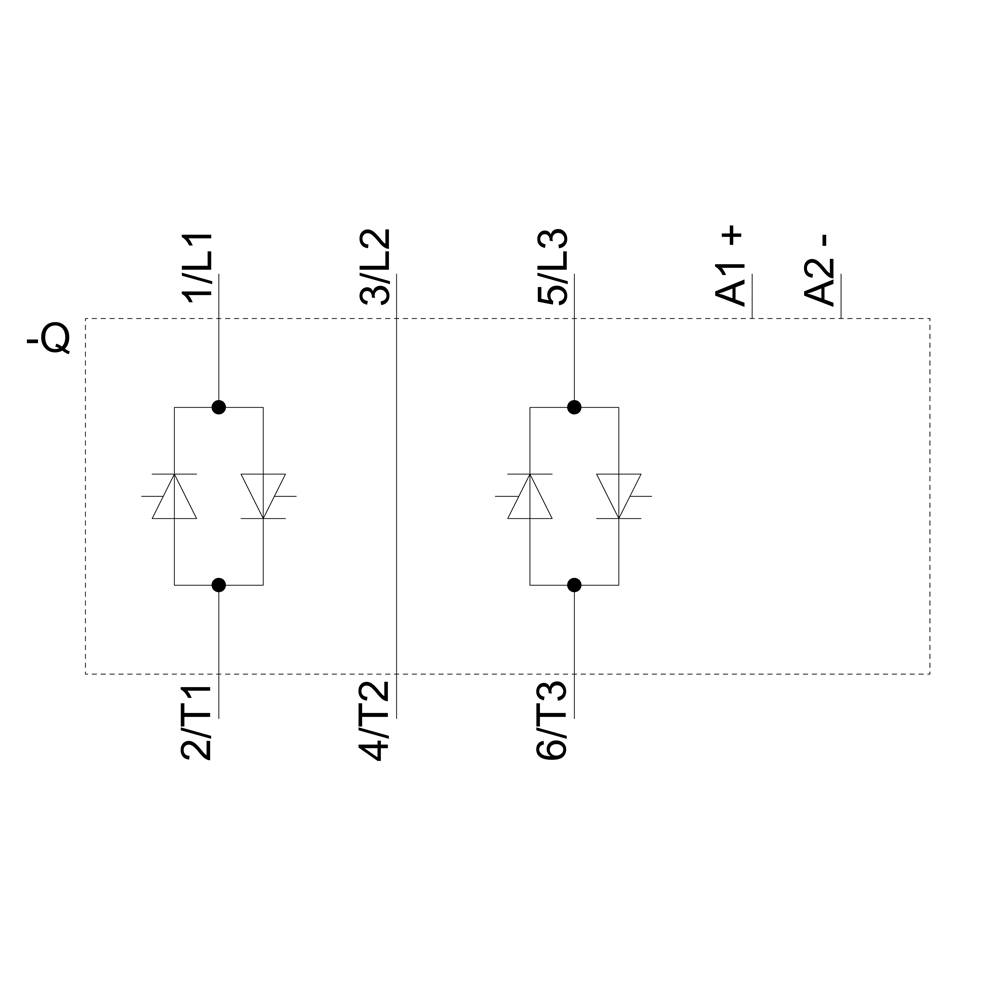

Lo schema mostra due sezioni uguali, ciascuna con due diodi antiparalleli. Morsetti 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, A1+, A2-.

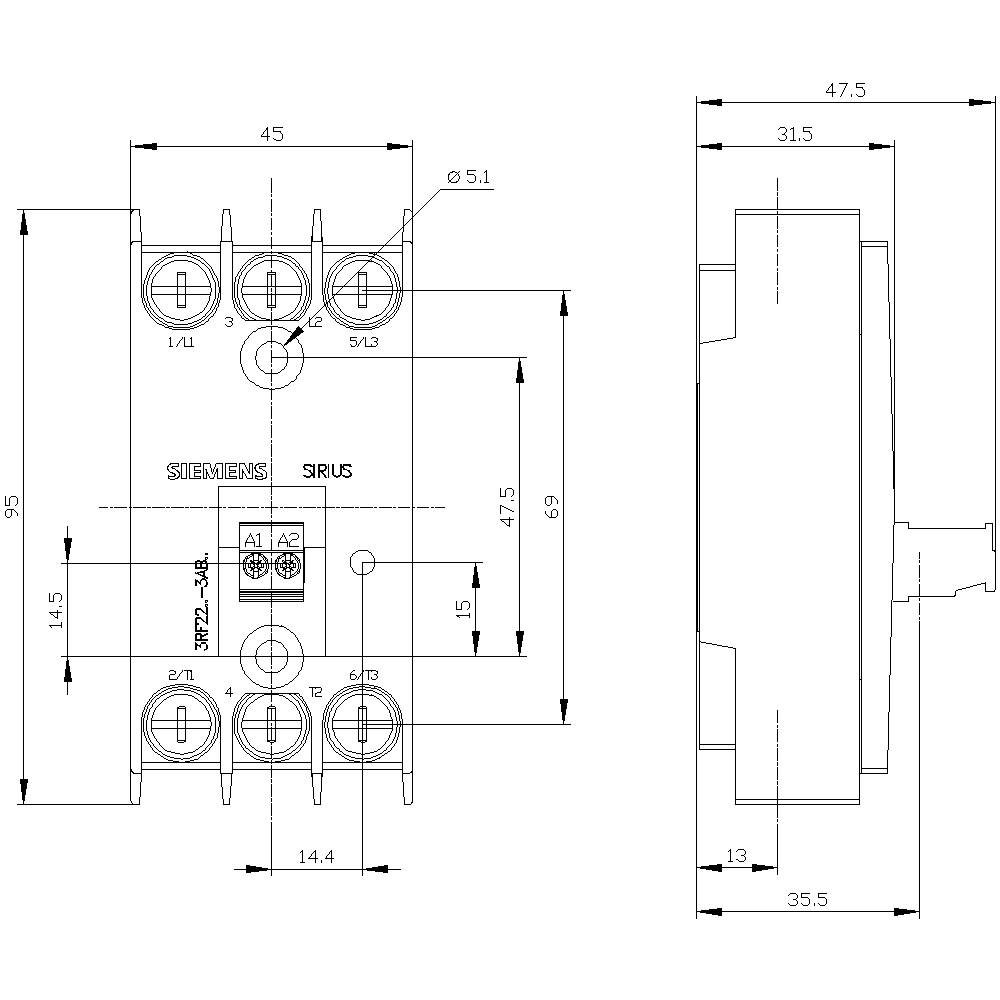

Un diagramma tecnico di un contattore Siemens con misure dettagliate in millimetri, che mostra la vista frontale e laterale con etichette.

1/4

Immagine simile

Tipo prodotto

Relè a semiconduttore

Tensione di comando (min.)

4 V/DC

Tensione di comando (max.)

30 V/DC

Tensione di commutazione max

600 V/AC

Corrente di carico max

55 A

Scheda tecnica (PDF)

Consegna entro Ven. 23 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (294,26 € / Pezzo)

294,26 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

3 relè a semiconduttore monofase 3RF22

Controllato a 2 fasi
Testo tradotto automaticamente a macchina.

Dati tecnici

Segnale di uscita: 5 - 33 V/DC/10 A
Segnale di ingresso: 24 V/DC/0,4 W

Tipo prodotto: Relè a semiconduttore

Tipo: 3RF2255-3AB45

Tipo di commutazione: Commutazione zero crossing

Collegamento: Occhiello da 4 mm

Tensione di comando (min.): 4 V/DC

Tensione di comando (max.): 30 V/DC

Range tensione di controllo: 4 - 30 V/DC

Corrente di comando (max.): 15 mA

Picco di corrente (max.): 600 A

Tensione di commutazione (min.): 48 V/AC

Tensione di commutazione max: 600 V/AC

Corrente di carico max: 55 A

Tipo contatto: 2 NA

Min. temperatura: -25 °C

Temperatura max.: +60 °C

: IP00

Larghezza: 45 mm

Altezza: 95 mm

Profondità: 47 mm

Peso: 151 g

Compatibile RoHS: Sì

Contenuto: 1 pz.

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1430868 Siemens Relè a semiconduttore 3RF22553AB45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1430868 Siemens Relè a semiconduttore 3RF22553AB45 55 A Tens.comm.max: 600 V/AC Commutazione zero crossing 1 pz.

Descrizione

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 2-phase controlled Ring cable connection Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
