Siemens Relè sovraccarico 690 V/AC 1 NC, 1 NA 1 pz. 3RU2136-1JD0 Sovraccarico
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Relè sovraccarico
Funzioni
Sovraccarico
Voltaggio Max.
690 V/AC
Tipo contatto
1 NC
1 NA
Tensione di commutazione max
690 V/AC
Scheda tecnica (PDF)
Quantità (Set(s))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
80,32 €
3
3% = 6,66 €
78,10 €
5
4% = 15,60 €
77,20 €
10
5% = 37,10 €
76,61 €
25
5% = 109,50 €
75,94 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (80,32 € / Pezzo)
80,32 €
IVA escl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Tipo di fissaggio: Montaggio del contattore
- Tipo di sezione del conduttore collegabile / per cavi AWG / per contatti principali: 2x (18... 2), 1x (18... 1)
- Tipo di sezione del conduttore collegabile / per cavi AWG / per contatti ausiliari: 2x (20... 14)
- Tipo di sezione del conduttore collegabile / per contatti principali / a filo sottile / con finitura del conduttore: 2x (1... 25 mm²), 1x (1... 35 mm²)
- Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / con finitura del conduttore: 2x (0,5... 1,5 mm²)
- Tipo di sezione del conduttore collegabile / per contatti ausiliari / a filo sottile / senza lavorazione del conduttore: 2x (0,5... 2,5 mm²)
- Tipo di sezione del conduttore collegabile / per contatti principali / a un filo o a più fili: 2x (1... 35 mm²), 1x (1... 50 mm²)
- Tipo di sezione del conduttore collegabile / per contatti ausiliari / a un filo o a più fili: 2x (0,5... 2,5 mm²)
- Altezza di installazione / in caso di altezza superiore a NN / max.: 2000 m.
- Modello dell'inserto fusibile / per protezione da cortocircuito dell'interruttore ausiliario / richiesto: Fusibile GG: 6 A, flink: 10 A.
- Classe d'intervento CLASS 10
- Dimensione del contattore / combinabile / specifico dell'azienda: S2
- Dimensione del relè di sovraccarico: S2
- Protezione contro le scosse elettriche: Sicura per le dita in caso di contatto verticale dalla parte anteriore
- Corrente di esercizio / a CA-3 / a 400 V: 10 A
- Posizione di montaggio: qualsiasi
- Valore di risposta regolabile corrente / dell'attuatore di sovraccarico dipendente dalla corrente / valore iniziale: 7 A.
- Valore di risposta regolabile corrente / dell'attuatore di sovraccarico dipendente dalla corrente / valore finale: 10 A.
- Tensione di isolamento / con grado di inquinamento 3: 690 V/CA
- Resistenza alla tensione impulsiva: 6000 V
- Disposizione del collegamento elettrico / per il circuito principale: Superiore e inferiore
- Numero di contatti ausiliari/N: Per il messaggio "attivato"
- Numero di contatti NC / per contatti ausiliari / nota: Per lo spegnimento del contattore
- Coppia di serraggio / per contatti principali / con collegamento a vite / max. 4,5 Nm
- Modello display / per stato di commutazione: Cursore
- Modello filettatura / vite di collegamento / per contatti principali: M6
- Modello interruttore ausiliario: Integrato
- Modello interruttore di protezione cavi / per protezione da cortocircuito dell'interruttore ausiliario / richiesto: 6A (IK uguale a 0,5 kA; U uguale a 260V)
- Modello del cacciavite: Diametro 5... 6 mm
- Modello dell'attuatore di sovraccarico: Termico
- Frequenza di funzionamento: Da 50 a 60 Hz
- Dimensione punta cacciavite: Pozidriv GR. 2
- Tensione massima ammissibile per una separazione sicura / in reti con punto a stella collegato a terra / tra circuito ausiliario e circuito ausiliario: 415 V.
- Tensione massima ammissibile per una separazione sicura / in reti con punto a stella non collegato a terra / tra circuito ausiliario e circuito ausiliario: 415 V.
- Componente del prodotto / rilevatore di attivazione: Sì
- Componente del prodotto / interruttore ausiliario: Sì
- Pulsante di RESET/componente del prodotto: Sì
- Componente del prodotto / pulsante di arresto: Sì
- Funzione prodotto / kit auto: Sì
- Funzione del prodotto / rilevamento di guasto di fase: Sì
- Funzione del prodotto / protezione da sovraccarico: Sì
- Dissipazione di potenza / con valore nominale corrente / con AC / con stato di funzionamento caldo: 7,5 W.
- Dissipazione di potenza / con valore nominale corrente / in CA / in stato di funzionamento caldo / per polo: 2,5 W.
- Corrente a pieno carico (FLA) / per motore trifase / a 600 V: 10 A.
- Tempo di ricondizionamento / dopo sovraccarico / in caso di reset automatico / tipico: 10 min
- Tempo di ricondizionamento / dopo sovraccarico / per reset remoto: 10 min
- Tempo di ricondizionamento / dopo sovraccarico / con reset manuale: 10 min
- Tipo prodotto
Relè sovraccarico
- Tipo
3RU2136-1JD0
- Funzioni
Sovraccarico
- Tensione di esercizio
690 V/AC
- Voltaggio Max.
690 V/AC
- Tensione d'esercizio
690 V/AC (max)
- Caratteristiche
commutatore automatico/manuale
- Tipo contatto
1 NC
1 NA
- Tensione di commutazione max
690 V/AC
- Collegamento
A vite
Collegamento gabbia a molla
- Min. temperatura
-40 °C
- Temperatura max.
+70 °C
IP00
IP20
- Larghezza
55 mm
- Altezza
90 mm
- Profondità
105 mm
- Dim.
(L x A x P) 55 x 90 x 105 mm
- Contenuto
1 pz.
- Compatibile RoHS
Sì
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 2863491 Siemens Relè sovraccarico 690 V/AC 1 NC, 1 NA 1 pz. 3RU2136-1JD0 Sovraccarico
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2863491 Siemens Relè sovraccarico 690 V/AC 1 NC, 1 NA 1 pz. 3RU2136-1JD0 Sovraccarico
Descrizione
Relè di sovraccarico 7...10 A termico per protezione motore dimensione S2 CLASSE 10 protezione portata principale circuito: Morsetto a vite. Circuito ausiliario:morsetto a molla RESET manuale-automatico relè di sovraccarico termico SIRIUS 3RU2 per la protezione dipendente dalla corrente dei dispositivi con avviamento normale contro un riscaldamento eccessivo a causa di sovraccarico o di un'interruzione di fase.
Questa serie è particolarmente flessibile e conveniente. Le approvazioni in tutto il mondo (ad es. IEC e UL/CSA) e le applicazioni in applicazioni a rischio di esplosione (ATEX o IEC Ex) sono naturalmente.
Disponibile con diversi intervalli di regolazione dell'attuatore di sovraccarico. Sono disponibili con collegamento a vite o a molla per un collegamento rapido, esente da manutenzione e a prova di vibrazioni, nonché per un montaggio singolo.

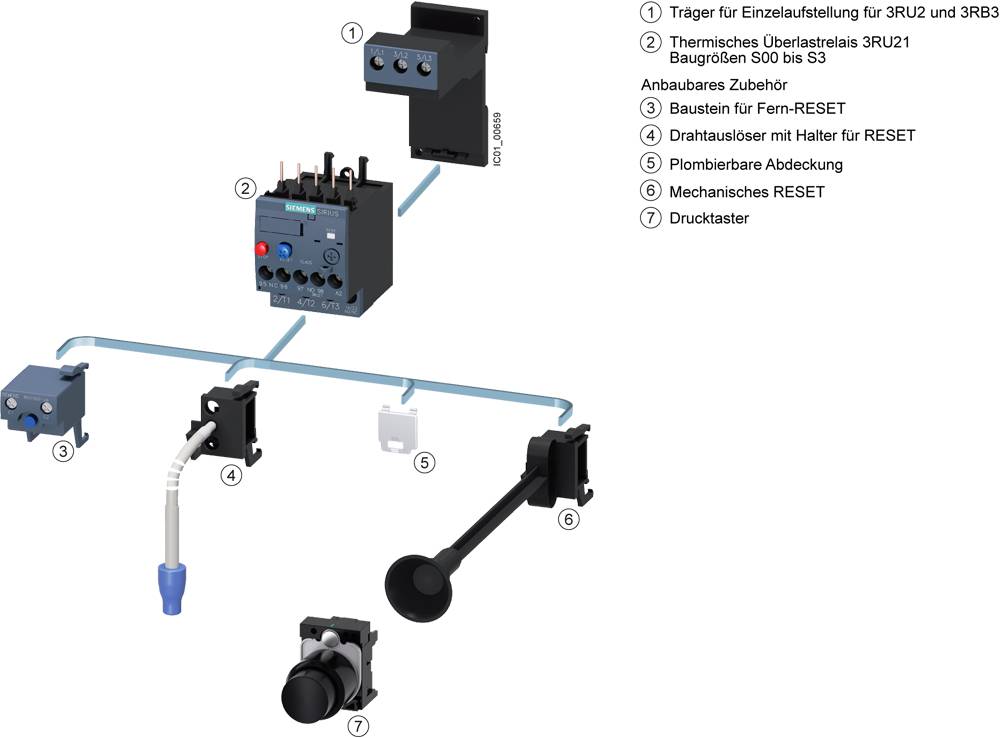

Gli accessori si adattano perfettamente a tutte le dimensioni da S00 a S3.
Semplice, efficiente, sempre attuale - la scatola di montaggio del sistema SIRIUS.
