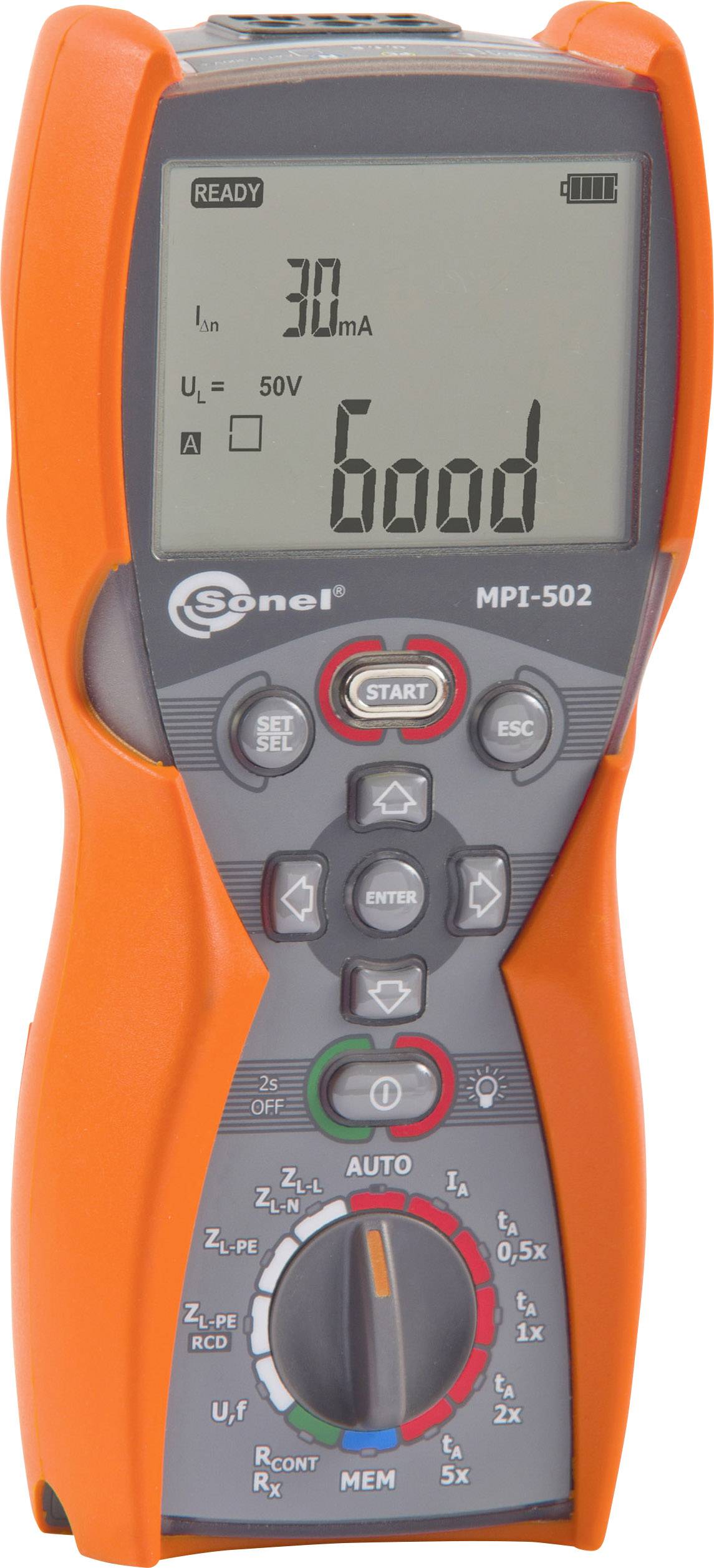

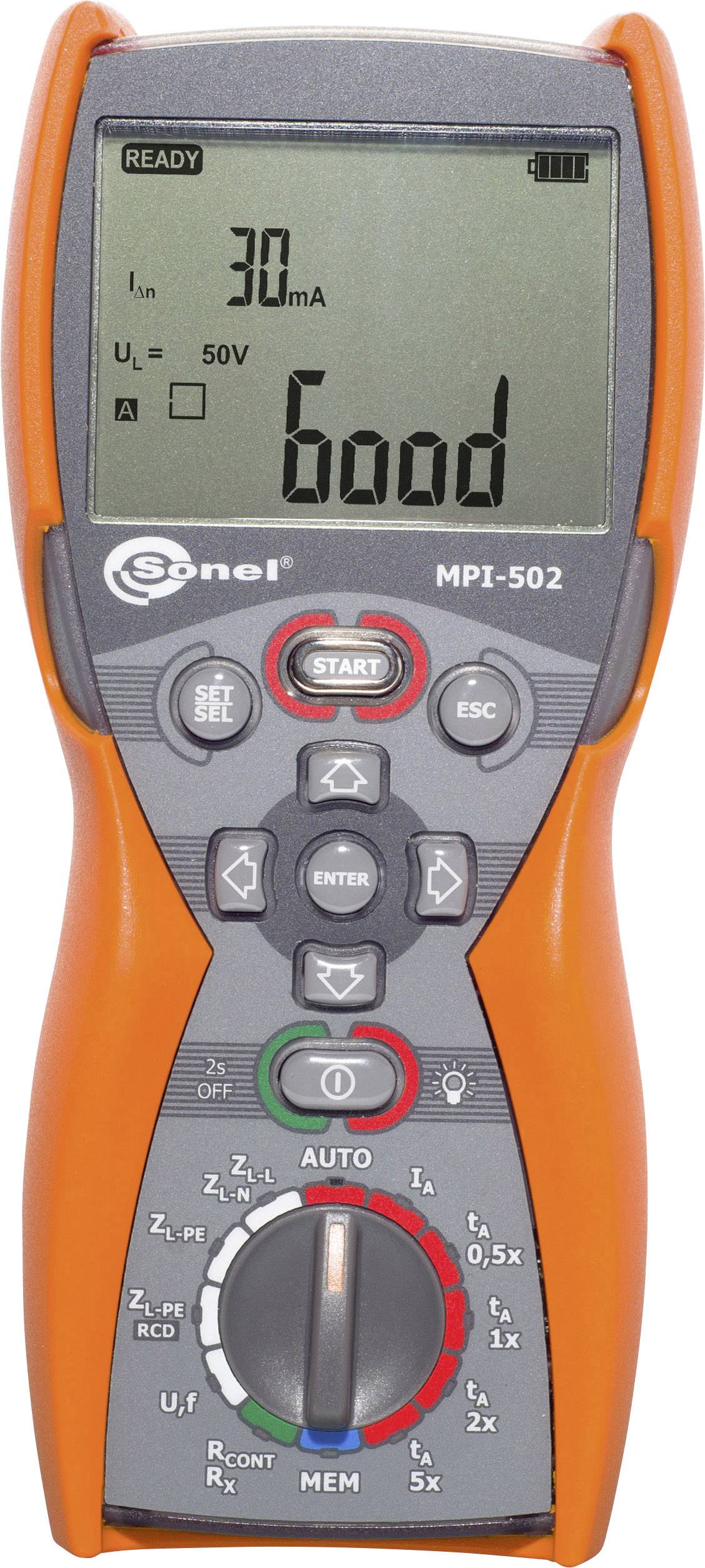

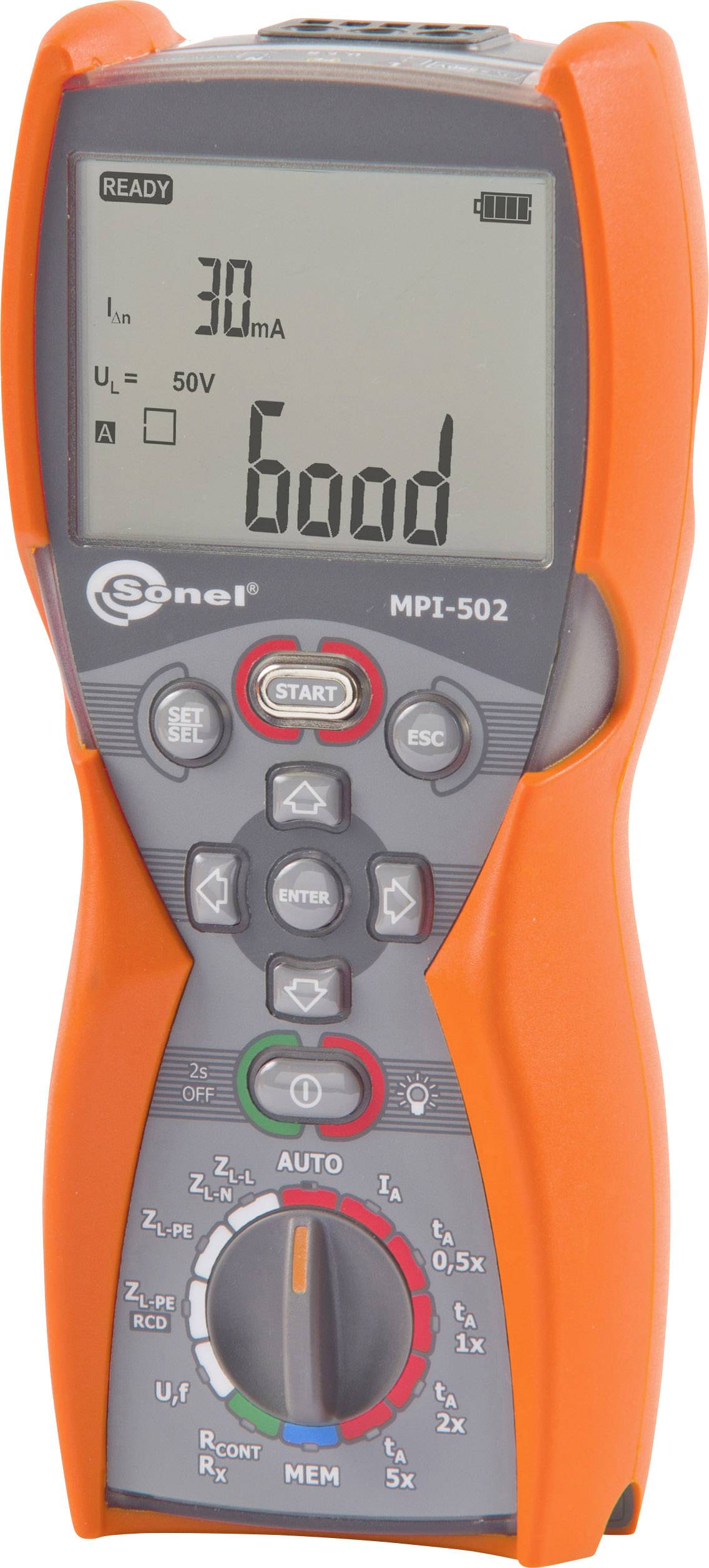

Sonel MPI-502 Tester per installazioni Norma VDE 0100
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
Tester di installazione VDE 0100 MPI-502
- Misurazione dell'impedenza di loop: ZL-PE,ZL-N,ZL-L a tensione di rete fino a 415V
- Misurazione della corrente: da 7,6 A/230 V e 13 A/400V
- Misurazione anche di loop senza attivazione del RCD
- Verifica RCD/FI di tipo AC e A
- Misurazione della resistenza del conduttore di protezione ±200mA
- Misurazione di tensione AC
- Misurazione della frequenza
- Inversione di polarità automatica di L e N
- Trasferimento dati wireless possibile
- Memoria per 990 valori di misura
- Secondo IEC 60364-6-61
Dati tecnici
- Area di misurazione dell'impedenza di loop ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: risoluzione 0,01 Ω, precisione: ±(5% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(5% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 200...1999 Ω: risoluzione: da 1 Ω, precisione: ±(5% v.M. + 3 digit); intervalli di tensione: 180…270 V per ZL-PE , ZL-N e 180…460 V per ZL-L; frequenza: 50 Hz, 60 Hz; area di misurazione dell'impedenza di loop ZL-PE senza intervento dell'RCD 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(6% v.M. + 10 digit); area di misurazione dell'impedenza di loop ZL-PE senza intervento dell'RCD 20...199Ω: risoluzione: 0,1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione dell'impedenza di loop ZL-PE senza intervento dell'RCD 200...1999Ω: risoluzione: 1 Ω, precisione: ±(6% v.M. + 5 digit); Tempo RCDnormal 0,5*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDnormal 1*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDnormal 2*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDnormal 5*In: intervallo: da 0 a 40 ms: risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDselektiv 0,5*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDselektiv 1*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDselektiv 2*In: intervallo: da 0 a 200 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); Tempo RCDselektiv 5*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: ±(2% v.M. + 2 digit); intervento RCD tipo AC 10mA: intervallo: da 3,3 a 10,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 30 mA: intervallo: 9,0...30,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 100 mA: intervallo: 33,0...100,0 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 300 mA: intervallo: 90...300,0 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 500 mA: intervallo: 150...500,0 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo A 10 mA: intervallo: 4...20,0 mA, risoluzione: 0,1 mA, corrente di misura: 0,35...2,0xIn, precisione: ±10% in; intervento RCD tipo A 30 mA: intervallo: 12,5...42,0 mA, risoluzione: 0,1 mA, corrente di misura: 0,35...1,4,0x.x.x appaiono nell, precisione: ±10% In; intervento RCD tipo A 100 mA: intervallo: 40,0...140,0 mA, risoluzione 1 mA, corrente di misura: 0,35...1,4xIn, precisione: ±10% in; intervento RCD tipo A 300 mA: intervallo: 120...420 mA, risoluzione 1 mA, corrente di misura: 0,35...1,4xIn, precisione: ±10% in campo; misurazione della resistenza del conduttore di protezione ±200 mA 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 20,00...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 200...400 Ω: risoluzione: da 1 Ω, precisione: ±(2% v.M. + 3 digit); Misurazione resistenza messa a terra RE per RCD 10 mA: intervallo: da 0,01 a 5,00 kΩ, risoluzione: 0,01 kΩ, misurazione della corrente: 4 mA, precisione: da 0 a +10% v.M. ± 8 digit; Misurazione resistenza messa a terra RE per RCD 30 mA: intervallo: da 0,01 a 1,66 kΩ, risoluzione: 0,01 kΩ, misurazione della corrente: 12 mA, precisione: da 0 a +10% v.M. ± 5 digit; Misurazione resistenza messa a terra RE per RCD 100 mA: intervallo: 1...500 Ω; Risoluzione: 1 Ω, misurazione della corrente: 40 mA, precisione: 0...+5% v.M. ± 5 digit; Misurazione resistenza messa a terra RE per RCD 300 mA: intervallo: 1...166 Ω, risoluzione: da 1 Ω, misurazione della corrente: 120 mA, precisione: 0...+5% v.M. ± 5 digit; Misurazione resistenza messa a terra RE per RCD 500 mA: intervallo: da 1 a 100 Ω, risoluzione: da 1 Ω, misurazione della corrente: 200 mA, precisione: 0...+5% v.M. ± 5 digit); area tensione di contatto 0...9,9 V, risoluzione: 0,1 V, corrente di misura: 0,4x in, precisione: 10% della lettura Intervallo di ± 5 digit; tensione di contatto 10...99,9 V, risoluzione: 0,1 V, corrente di misura: 0,4x in, precisione: 0...15% v.m. intervallo di misurazione della tensione 0,0;...299,9 V, risoluzione: 0,1 V, precisione: ±(2% v.M. + 6 digit); misurazione della tensione area 300...500 V, risoluzione: 1 V, precisione: ±(2% v.M. + 2 digit); 45…intervallo di frequenza 65 Hz: risoluzione: 0,1 Hz, precisione: ± (0,1 % v.M. + 1 digit)
- Tipo prodotto
Tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT IV 300 V
- Interfacce
USB
- Dim.
(L x L x A) 160 x 305 x 265 mm
- Peso
1.88 kg
IP67
- Range di misurazione (VDE)
Impedenza dell'anello
Impedenza di linea
Resistenza
Resistenza conduttore di protezione
Corrente di contatto
Tensione
Corrente
Frequenza
- Norma DIN
DIN IEC 60364
- Display
digitale (LCD)
- Precisione
0.1 %
- Larghezza
305 mm
- Altezza
265 mm
- Lunghezza
160 mm
- Procedura di test
automatica
- Alimentatori VDE
Alimentazione a batteria
- Memoria (posizioni)
990
- Memoria VDE
si
- Tipo
MPI-502
- Norma VDE
0100
- Caratteristiche tester VDE
Test RCD/FI
Documenti & Download
Scheda tecnica
Scheda tecnica 1427976 Sonel MPI-502 Tester per installazioni Norma VDE 0100
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1427976 Sonel MPI-502 Tester per installazioni Norma VDE 0100
Descrizione
Il VDE 0100 tester MPI-502 di Sonel, è il più piccolo e adattatore modello serie MPI. È l'ideale per il controllo rapido di RCD veloce e i backup in installazioni elettriche e negli impianti elettrici. La combinazione perfetta di dimensioni e tecnica di misurazione, rendono il dispositivo di controllo MPI-502 per per qualsiasi cassetta degli attrezzi.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Robusto alloggiamento IP67 protetto in gomma,multimetro,formato CAT IV 300 V;Prufleitungungen con prese a banana o puntali di misurazione; morsetti a coccodrillo,trasferimento dati tramite OR-1-,borsa,batteria,Software di protocollo Sonel Reader
Contenuto della fornitura
- Cavo di prova con spina di contatto di protezione UNI (WS-05)
- Cavo di prova con prese a banana 1,2 m, rosso
- Cavo di prova con prese a banana 1,2 m, giallo
- Cavo di prova con prese a banana 1,2 m, blu
- Puntale di misurazione con presa a banana rosso
- Punta di misurazione con presa a banana blu
- Morsetto a coccodrillo K02 giallo
- Ricevitore OR-1
- Borsa M6
- Cinghia per il trasporto
- Certificato di taratura
- Istruzioni per l'uso
- Batterie
- Software Sonel Reader
Note
