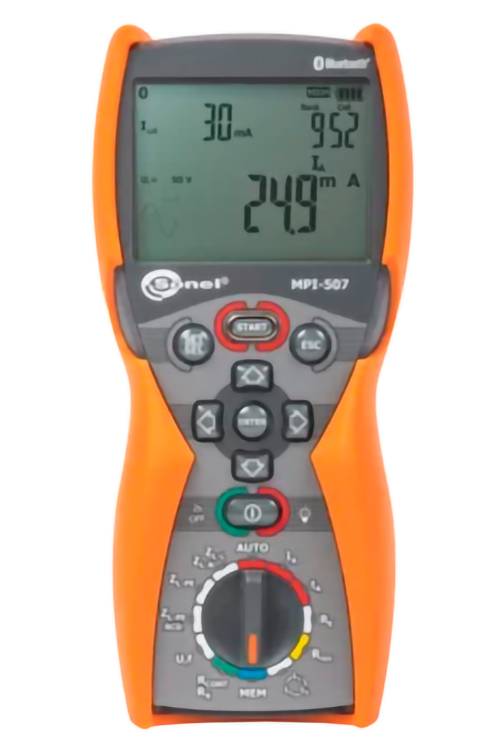

Sonel MPI-507 Tester per installazioni
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
Tester di installazione multifunzione
- Misurazione dell'impedenza di loop
- Misurazione dell'impedenza del circuito di cortocircuito nelle reti di alimentazione con tensioni nominali: 220/380 V, 230/400 V, 240/415 V con frequenze 45...65 Hz, intervallo di tensione di esercizio: Da 180 a 460 V.
- Visualizzazione della resistenza R e della resistenza reattiva X del circuito di cortocircuito
- Misurazione dell'impedenza di loop con corrente di 15 ma senza attivazione dell'interruttore RCD
- Max. Corrente di prova 7,6 a (a 230 V), 13,3 a (a 400 V)
- Controllo di interruttori differenziali di tipo AC, A.
- Misurazione di RCD a breve termine, ritardato e selettivo con correnti differenziali nominali di 10, 300, 30, 100, 15, 500 ma
- Misurazione della corrente di intervento IA e del tempo di intervento TA per correnti 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
- Misurazione di re e UB senza attivazione dell'RCD
- Funzione avanzata di misurazione AUTOMATICA degli RCD, con misurazione a bassa tensione di ZL-PE
- Misurazione di IA e TA in caso di attivazione singola dell'RCD
- Misurazione della messa a terra MPI-507 |
- Misurazione con il metodo a 3 poli
- Misurazione della resistenza di isolamento MPI-506 | MPI-507 •
- TENSIONE DI PROVA 100 V, 250 V, 500 V.
- Misurazione della resistenza dei collegamenti di protezione e compensazione
- Misurazione della continuità di conduttori di protezione con ±200 ma corrente di prova in conformità con EN 61557-4
- Autocalibrazione dei cavi di misura - è possibile utilizzare qualsiasi linea di misura lunga,
- Misurazione della resistenza a bassa tensione con segnale acustico
- MPI-506 • MPI-507 | visualizzazione della sequenza di fase
Dati tecnici
- • Verifica del corretto collegamento del conduttore di terra PE mediante un elettrodo di contatto.
- • Misurazione della tensione di rete (0...500 V) e della frequenza di rete.
- • Spazio su disco per 990 risultati.
- • Trasmissione dati wireless al PC.
- • Tastiera retroilluminata.
- Tipo prodotto
Tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT IV 300 V
CAT III 600 V
- Interfacce
Bluetooth®
- Dim.
(L x L x A) 58 x 98 x 220 mm
- Peso
0.8 kg
IP67
- Range di misurazione (VDE)
Resistenza d'isolamento
Impedenza dell'anello di guasto
- Display
LCD
- Larghezza
98 mm
- Altezza
220 mm
- Lunghezza
58 mm
- Procedura di test
automatica
- Alimentatori VDE
Alimentazione a batteria
- Memoria (posizioni)
990
- Memoria VDE
si
- Tipo
MPI-507
- Caratteristiche tester VDE
Test RCD/FI
Documenti & Download
Scheda tecnica
Scheda tecnica 3763599 Sonel MPI-507 Tester per installazioni
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3763599 Sonel MPI-507 Tester per installazioni
Descrizione
Semplice utilizzo della tecnologia più moderna
Probabilmente il più piccolo strumento di misura al mondo con un numero così elevato di funzioni di misura. Le funzioni vengono selezionate tramite un selettore rotativo. Ulteriori parametri sono disponibili tramite i pulsanti sul lato anteriore del
Set di alloggiamenti. Le impostazioni vengono memorizzate dal dispositivo anche quando la batteria è completamente scarica.
Tutti i pulsanti e il display modulare sono retroilluminati, WAS migliora notevolmente il funzionamento in condizioni di scarsa illuminazione. Grazie all'ampia memoria non sono necessari appunti durante le misurazioni.
Controllo della sicurezza elettrica
Questo dispositivo può essere utilizzato per la verifica della sicurezza di impianti elettrici domestici e industriali. Il vantaggio più grande è la misurazione rapida (solo pochi secondi!) L'impedenza del circuito di guasto nei circuiti con RCD.
Le misurazioni possono essere automatizzate facilmente con:
• La modalità automatica per le prove dell'interruttore differenziale (RCD),
• L'adattatore WS, utilizzabile per testare i sistemi tramite prese standard da 230 V.
Maggiore resistenza
Lo strumento di misura è particolarmente adatto per condizioni ambientali difficili.
La protezione contro l'ingresso di polvere e acqua è garantita da un esclusivo alloggiamento con grado di protezione IP67.
Interfacce e software
I dati di misurazione possono essere facilmente trasferiti al computer tramite una connessione wireless Bluetooth. Per generare un report delle misurazioni per la protezione da scariche elettriche, utilizzare il software
Report Sonel PIÙ. Il salvataggio dei dati scaricati nei formati più comuni e la stampa avviene tramite il software gratuito Sonel Reader.
MPI-507 | misurazione della resistenza di messa a terra
Il dispositivo è Ideal per le misurazioni di impianti di messa a terra in edifici residenziali.
Consente di verificare la qualità del sistema di messa a terra utilizzando il metodo a 3 pin. Insieme al valore della resistenza di terra, il misuratore visualizza anche la tensione di disturbo e la resistenza delle sonde RS e RH ausiliarie.
