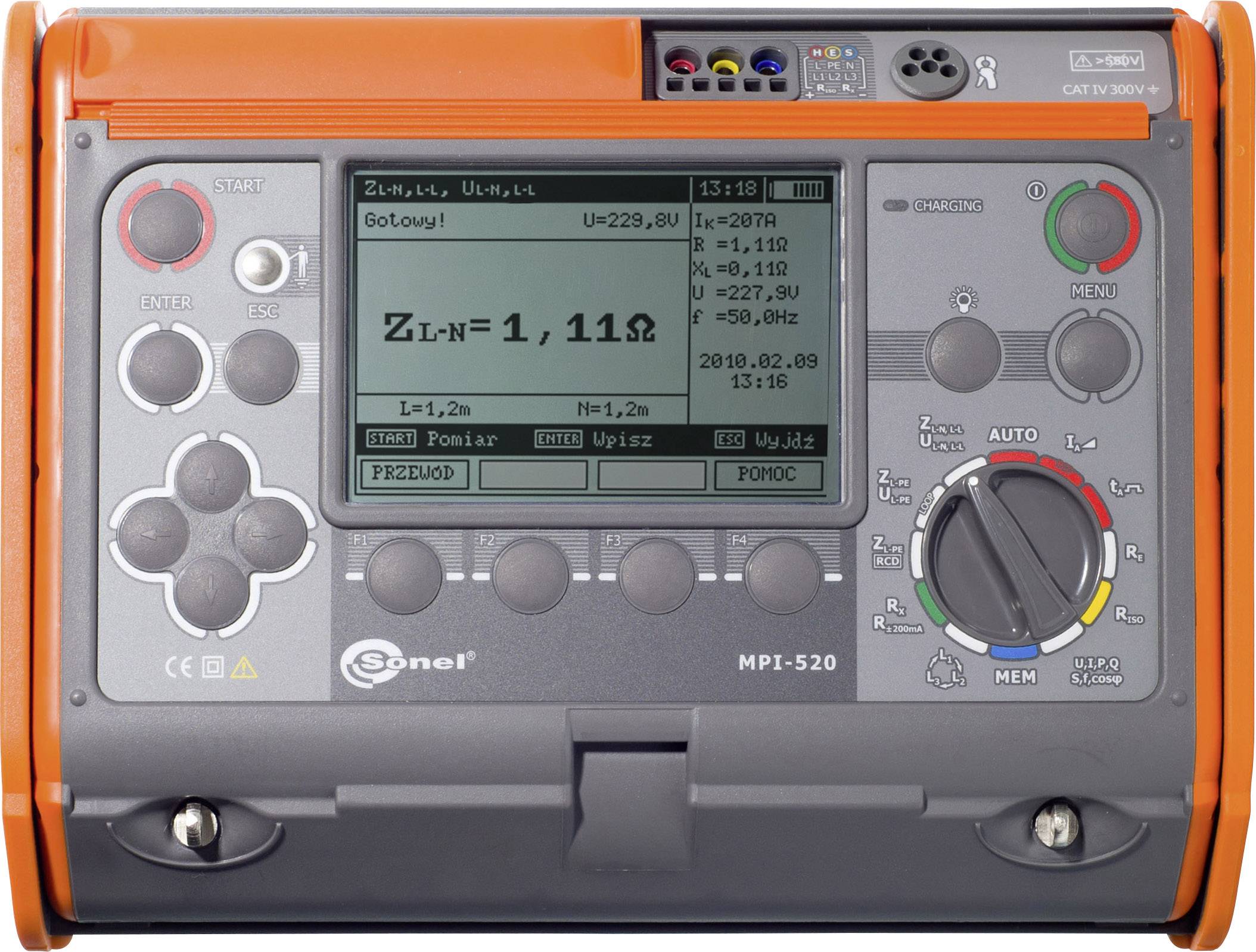

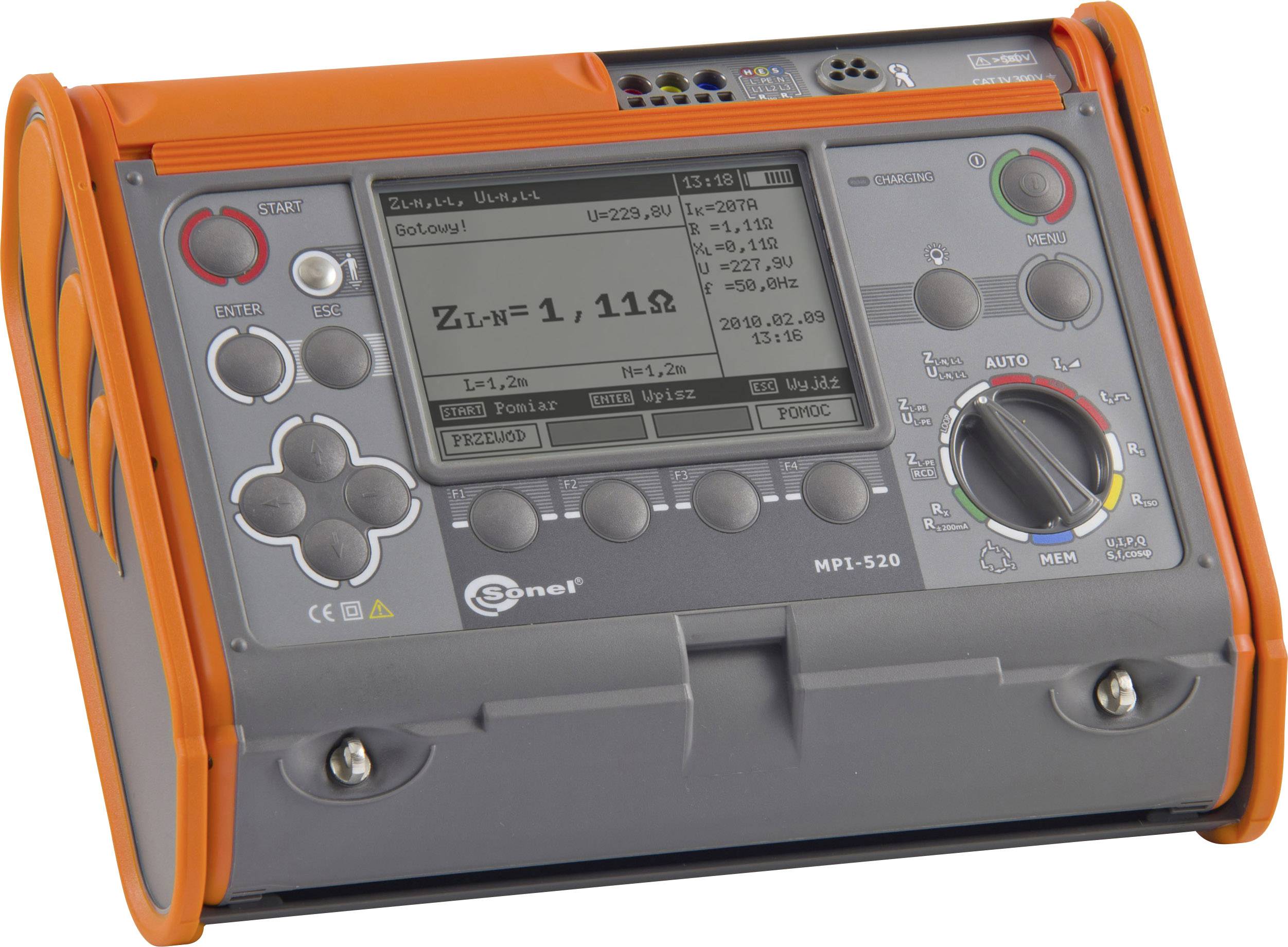

Sonel MPI-520 Tester per installazioni Norma VDE 0100
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli
Tester di installazione VDE 0100 MPI-520
- Misurazione dell'impedenza di loop a max. 41 A a 415V
- Misurazione anche di loop senza attivazione del RDC
- Calcolo della corrente di cortocircuito
- Misurazione della resistenza di isolamento con max. 1000V fino a 10 GΩ
- Misurazione della resistenza del conduttore di protezione con ±200mA
- RCD/FI tipo AC, A e B fino a 1000 mA
- Misurazione della messa a terra
- Misurazione della corrente TRMS fino a 400 A
- Misurazione della tensione AC fino a 500 V
- Potenza attiva e apparente.. e misurazione della potenza reattiva incl. cosφ
Dati tecnici
- Area di misurazione dell'impedenza di loop ZL-PE, ZL-N, ZL-L 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(5% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 20,0...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(5% v.M. + 3 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 200...1999 Ω: risoluzione: da 1 Ω, precisione: ±(5% v.M. + 3 digit); intervalli di tensione: 95…270 V per ZL-PE , ZL-N e 95…440 V per ZL-L; frequenza: 45…65 Hz; area di misurazione dell'impedenza di loop ZL-PE senza RCD attivazione 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(6% v.M. + 10 digit); area di misurazione dell'impedenza di loop ZL-PE senza attivazione RCD 20...199Ω: risoluzione: 0,1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione dell'impedenza di loop ZL-PE senza attivazione RCD 200...1999Ω: risoluzione: 1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione resistenza messa a terra RE: 0,00...9,99 Ω: risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 4 digit); area di misurazione resistenza messa a terra RE: 10,00)...99,9 Ω: risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione resistenza messa a terra RE: 100...999 Ω: risoluzione: 1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione resistenza messa a terra RE: 1,00 a 1,99 kΩ: risoluzione: 0,01 kΩ, precisione: ±(2% v.M. + 3 digit); Tempo RCDnormal 0,5*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 1*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 2*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 5*In: intervallo: da 0 a 40 ms: risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 0,5*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 1*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 2*In: intervallo: da 0 a 200 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 5*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; intervento RCD tipo AC 10 mA: intervallo: da 3,3 a 10,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 30 mA: intervallo: 9,0...30,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5%; in intervento RCD tipo AC 100 mA: intervallo: 33,0...100,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 300 mA: intervallo: 90...300,0 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 500 mA: intervallo: 150...500,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 1000 mA: intervallo: da 330 a 1000 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo A 10 mA: intervallo: 4...20,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,4...2,0xIn, precisione: ±10% in; intervento RCD tipo A 30 mA: intervallo: 12...42,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,4...1,4xIn, precisione: ±10% in; intervento RCD tipo A 100 mA: intervallo: 40,..140,0 mA, risoluzione 1 mA, misurazione della corrente: 0,4...1,4xIn, precisione: ±10% in; intervento RCD tipo A 300 mA: intervallo: 120...420 mA, risoluzione 1 mA, misurazione della corrente: 0,4...1,4xIn, precisione: ±10% in; intervento RCD tipo A 500 mA: intervallo: 200...700 mA, risoluzione 1 mA, misurazione della corrente: 0,4...1,4xIn, precisione: ±10% in; RCD tipo B: vedere la Scheda tecnica; area di resistenza di isolamento nominale 50 V: 50 kΩ...250 MΩ; intervallo nominale resistenza di isolamento 100 V: 100 kΩ...500 MΩ; area di resistenza di isolamento nominale 250 V: 250 kΩ...1 GΩ; area di resistenza di isolamento nominale 500 V: 500 kΩ...2 GΩ; intervallo nominale resistenza di isolamento 1000 V: 1 MΩ...3 GΩ; area di misurazione della resistenza di isolamento: 0...1999 kΩ: risoluzione 1 kΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 2,00...19,99 MΩ: risoluzione: 0,01 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 20...199 MΩ: risoluzione: 0,1 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 200...999 MΩ: risoluzione 1 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 1,00...3 GΩ: risoluzione: 0,01 GΩ, precisione: ±(4% v.M. + 6 digit); indicazione della sequenza di fase con intervallo di icona; misurazione della resistenza del conduttore di protezione ±200 mA 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 20,00... 19,99 Ω: risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 200...400 Ω: risoluzione: da 1 Ω, precisione: ±(2% v.M. + 3 digit); attiva e reattiva intervallo.. potenza apparente (P, Q,S): da 0 a 200 kW; intervallo di corrente TRMS: 0...400A; tensione CA ULN intervallo: da 0 a 440 V; intervallo di frequenza: 45...65 Hz; area di visualizzazione cos φ: da 0,00 a 1,00, risoluzione: 0,01
- Tipo prodotto
Tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT IV 300 V
- Interfacce
1x USB
- Dim.
(L x L x A) 310 x 455 x 180 mm
- Peso
6.4 kg
IP54
- Range di misurazione (VDE)
Resistenza d'isolamento
Impedenza dell'anello
Impedenza di linea
Potenza attiva
Potenza apparente
Potenza reattiva
Fattore di potenza
Resistenza
Resistenza conduttore di protezione
Corrente di contatto
Mostra di più
- Norma DIN
DIN IEC 60364
- Display
digitale (LCD)
- Larghezza
455 mm
- Altezza
180 mm
- Lunghezza
310 mm
- Alimentatori VDE
Alimentazione a batteria
- Memoria (posizioni)
300
- Memoria VDE
si
- Tipo
MPI-520
- Norma VDE
0100
- Caratteristiche tester VDE
Test RCD/FI
Documenti & Download
Scheda tecnica
Scheda tecnica 1427978 Sonel MPI-520 Tester per installazioni Norma VDE 0100
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1427978 Sonel MPI-520 Tester per installazioni Norma VDE 0100
Descrizione
Il MPI-520 è un utilizzabile universalmente DIN VDE 0100/0105 DISPOSITIVO DI VERIFICA di sonel al completo controllo di impianti elettrici e impianti industriali di tutti i tipi. Misurazioni per tutti i tipi di RCD (A, AC, B) e misurazioni di potenza, determinazione di cos φ grazie alla misurazione della corrente TRMS fino a 400 A e la misurazione della tensione AC fino a 500V appartengono alle funzioni avanzate del grande serie MPI. L'immissione dei dati principale è ora disponibile anche con una tastiera Bluetooth possibile
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Robusto alloggiamento IP54 protetto in gomma
- CAT IV 300 V
- Cavi di prova
- Asta a pulsante
- Accessori per la misurazione di terra come elettrodi ausiliaria e linee di misura su viti
- Pinze amperometriche per analisi di potenza
- Accessori di corrente trifase universale come adattatore CEE 16A e 32A 4 e 5 poli
- Adattatore uni-schutzkontakt
- Cavo USB
- Custodia
- Batterie ricaricabili
- Software di protocollo Sonel Reader
Contenuto della fornitura
- Adattatore con UNI-spina schuko (WS-03)
- Conduttore di prova con prese a banana 1,2 m, giallo
- Conduttore di prova con prese a banana 1,2 m, blu
- Conduttore di prova con prese a banana 1,2 m, rosso
- Conduttore di prova con prese a banana 30m su bobina, rosso
- Conduttore di prova con prese a banana 15m su bobina, blu
- Punta di misura con presa a banana, giallo
- Punta di misura con presa a banana rosso
- Punta di misura con presa a banana blu
- Conduttore di prova da 1,8 m rosso, 5 kV
- Conduttore di prova nero 1,8 m, schermato, 5 kV
- Puntale di prova rosso, 5 kV
- Morsetto a coccodrillo K02, rosso
- Morsetto a coccodrillo K02, giallo
- 2 x picchetto di terra (rosso) 0,3 m
- Borsa a tracolla L2
- Cinghia per il trasporto
- Alloggiamento batterie LR14
- Batterie LR14
- Cavo USB Software Sonel Reader
- Istruzioni per l'uso
- Certificato di taratura
Note
- Bluetooth® è un marchio registrato di Bluetooth SIG, Inc.
Accessori
(*Tutti i prezzi escludono l'IVA.)Gli accessori sono necessari per utilizzare l'articolo come descritto.
