Sonel MPI-530 Tester per installazioni Norma VDE 0100
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Highlights & Dettagli

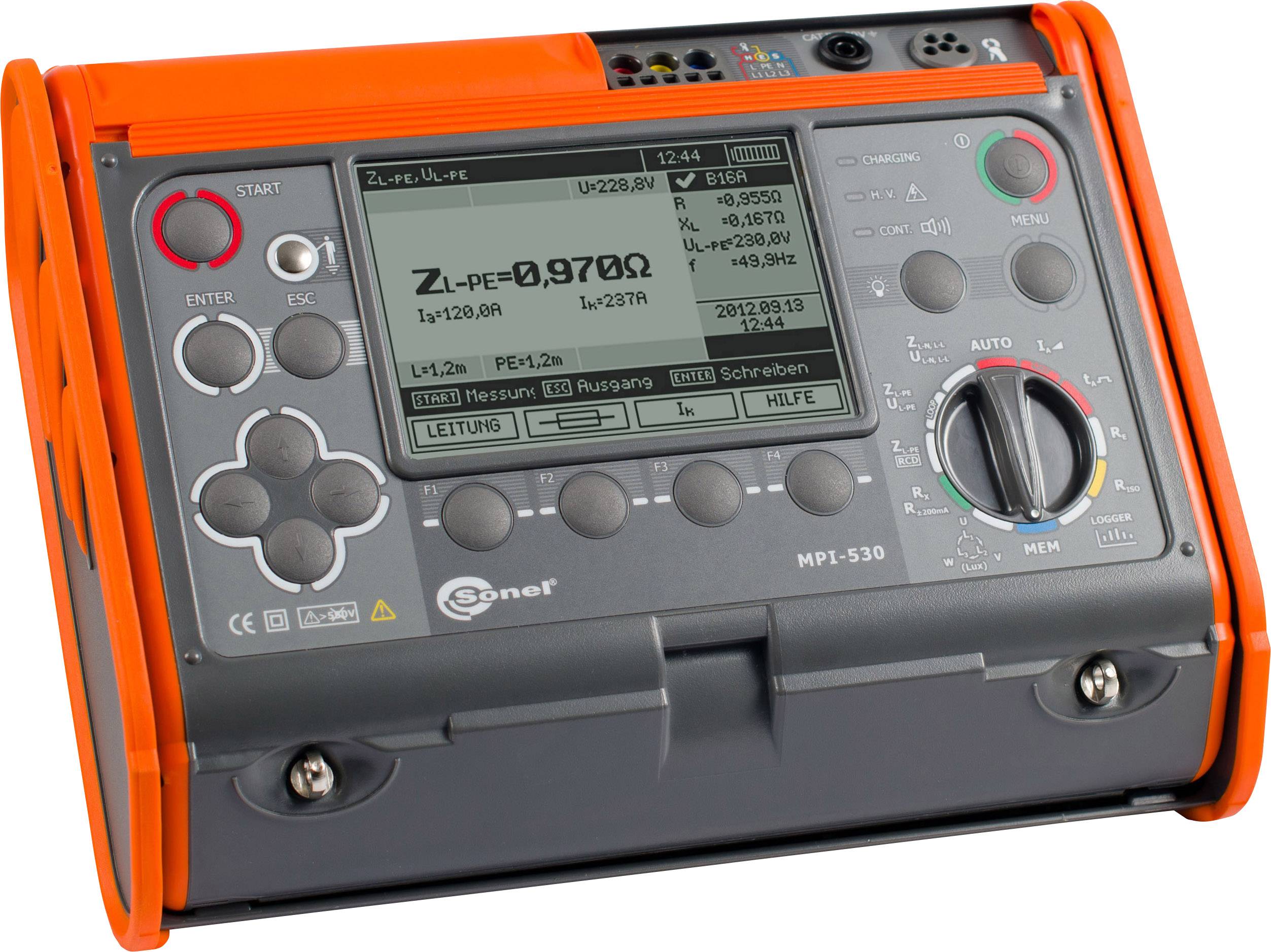

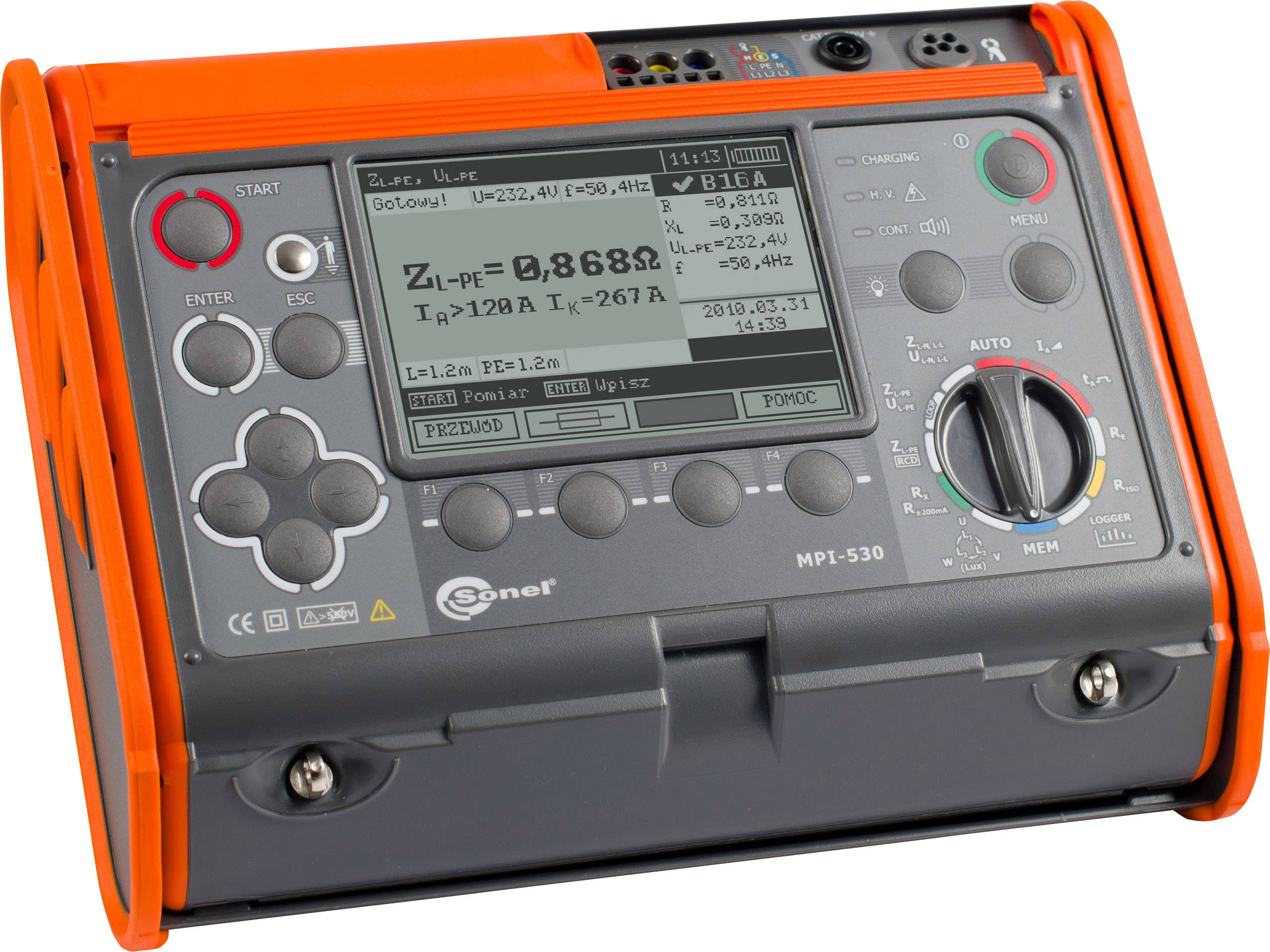

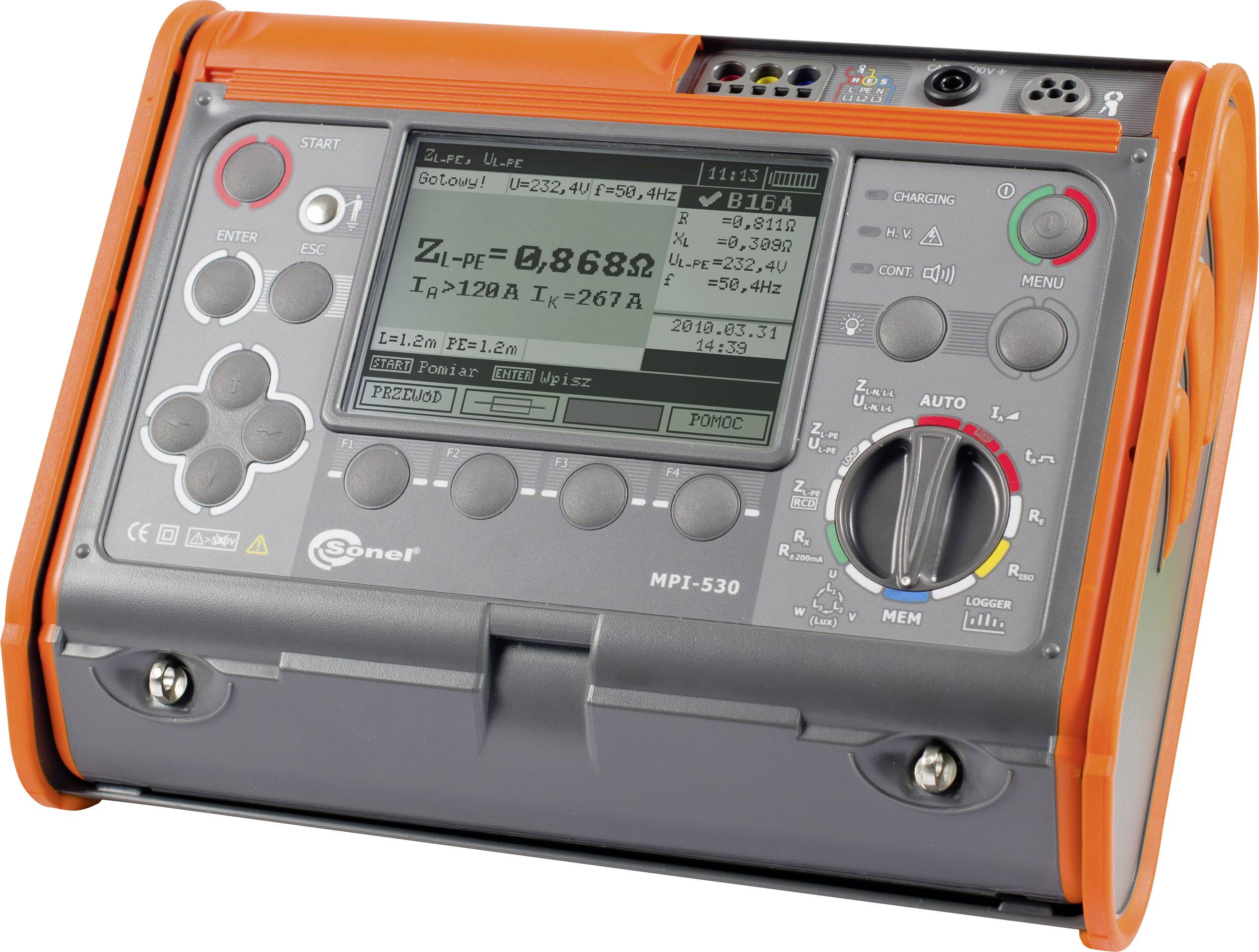

Tester di installazione VDE 0100 MPI-530
- Misurazione dell'impedenza di loop a max. 41 A a 415V
- Misurazione anche di loop senza attivazione del RCD
- Calcolo della corrente di cortocircuito
- Misurazione della resistenza di isolamento con max. 1000V fino a 10 GΩ
- Misurazione della resistenza del conduttore di protezione con ±200mA
- RCD/FI tipo AC, A e B fino a 1000 mA
- Misurazione della corrente TRMS fino a 400 A
- Misurazione della tensione AC fino a 500 V
- Potenza attiva e apparente.. e misurazione della potenza reattiva incl. cosφ
- Misurazione della messa a terra con 2 pinze amperometriche senza interrompere il erders grazie all'Wenner-Methode
- Resistività specifica del suolo ρ
- Misurazione di illuminazione
- Indicatore della direzione di rotazione
- Analisi della qualità della rete
Dati tecnici
- Intervallo misurazione dell'impedenza di loop ZL-PE, ZL-N, ZL-L 0,000...19,999 Ω: risoluzione 0,001 Ω, precisione: ±(5% v.M. + 30 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 20,00...199,99 (£ 34,99 all Ω: risoluzione: 0,01 Ω, precisione: ±(5% v.M. + 30 digit); area di misurazione dell'impedenza di loop ZL-PE,ZL-N,ZL-L 200...1999,9 Ω: risoluzione: 0,1 Ω, precisione: ±(5% v.M. + 30 digit); intervalli di tensione: 95…270 V per ZL-PE , ZL-N e 95…440 V per ZL-L; frequenza: 45…65 Hz; area di misurazione dell'impedenza di loop ZL-PE senza RCD attivazione 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(6% v.M. + 10 digit); area di misurazione dell'impedenza di loop ZL-PE senza attivazione RCD 20...199 Ω: risoluzione: 0,1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione dell'impedenza di loop ZL-PE senza attivazione RCD 200...1999 Ω: risoluzione: da 1 Ω, precisione: ±(6% v.M. + 5 digit); area di misurazione resistenza messa a terra RE: 0,00...9,99 Ω, risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 4 digit); area di misurazione resistenza messa a terra RE: 10,00)...99,9 Ω, risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione resistenza messa a terra RE: 100...999 Ω: risoluzione: 1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione resistenza messa a terra RE: 1,00 a 1,99 kΩ: risoluzione: 0,01 kΩ, precisione: ±(2% v.M. + 3 digit); area di misurazione della messa a terra con pinza: 0,00...9,99 Ω, risoluzione: 0,01 Ω, precisione: ± (8% della lettura + 4 digit); area di misurazione della messa a terra con pinza: 10,0...99,9 Ω, risoluzione: 0,1 Ω, precisione: ± (8% della lettura + 4 digit); area di misurazione della messa a terra con pinza: 100...999 Ω, risoluzione: da 1 Ω, precisione: ± (8% della lettura + 4 digit); area di misurazione della messa a terra con pinza 1,00...1,99 kΩ: risoluzione: 0,01 kΩ, precisione: ± (8% della lettura + 4 digit); area di misurazione della messa a terra con 2 pinze 0,00...9,99 Ω: risoluzione: 0,01 Ω, precisione: ±(10% della lettura + 4 digit); area di misurazione della messa a terra con 2 pinze 10...19,9 Ω: risoluzione: 0,1 Ω, precisione: ±(10% della lettura + 4 digit); area di misurazione della messa a terra con 2 pinze 20...99,9 Ω: risoluzione: 0,1 Ω, precisione: ±(20% della lettura + 4 digit); resistenza di terra specifica del campo ρ 0,00...9,99 Ωm: risoluzione: 0,1 Ωm, precisione: a seconda della resistenza di terra specifica del RE; area ρ 100...999 Ωm: risoluzione: 1 Ωm, precisione: a seconda della resistenza di terra specifica del RE; area ρ 1,00...9,99 kΩm: risoluzione: 0,01 kΩm, precisione: a seconda della resistenza di terra specifica del RE; area ρ 10,0...99,9 kΩm: risoluzione: 0,1 kΩm, precisione: a seconda di RE; indicazione della direzione del campo rotante UL-L: 95...500 V, 45...65 Hz; ritardo RCDnormal 0,5*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 1*In: intervallo: da 0 a 300 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 2*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDnormal 5*In: intervallo: da 0 a 40 ms: risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 0,5*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 1*In: intervallo: da 0 a 500 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 2*In: intervallo: da 0 a 200 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; ritardo RCDselektiv 5*In: intervallo: da 0 a 150 ms, risoluzione: 1 ms, precisione: [±(2% v.M. + 2 digit), RCD in=10mA e 0,5*in ±(2% v.M. + 3 digit)]; intervento RCD tipo AC 10 mA: intervallo: da 3,3 a 10,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 30 mA: intervallo: 9,0...30,0 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 100 mA: intervallo: 33,0 A 100 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 300 mA: intervallo: 90...300 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn; precisione: ±5% in; intervento RCD tipo AC 500 mA: intervallo: 150...500 mA, risoluzione: 0,1 mA, misurazione della corrente: 0,3...1,0xIn, precisione: ±5% in; intervento RCD tipo AC 1000 mA: intervallo: da 330 a 1000 mA, risoluzione 1 mA, misurazione della corrente: 0,3...1,0xIn precisione: ±5% in; intervento RCD tipo A 10 mA: intervallo: 3,5...20,0 mA, risoluzione: 0,1 mA, corrente di misura: 0,35...2,0xIn precisione: ±10% In; intervento RCD tipo A 30 mA: intervallo: 10,5...42,0 mA, risoluzione: 0,1 mA, corrente di misura: 0,35...1,4,0x.x.x appaiono nell, precisione: ±10% in; intervento RCD tipo A 100 mA: intervallo: 35,0...140,0 mA, risoluzione 1 mA, corrente di misura: 0,35...1,4xIn precisione: ±10% in; intervento RCD tipo A 300 mA: intervallo: 105...420 mA, risoluzione 1 mA, corrente di misura: 0,35...1,4xIn, precisione: ±10% in; intervento RCD tipo A 500 mA: intervallo: 175...700 mA, risoluzione 1 mA, corrente di misura: 0,35...1,4xIn, precisione: ±10% in; RCD tipo B: vedere la Scheda tecnica; area di resistenza di isolamento nominale 50 V: 50 kΩ...250 MΩ; intervallo nominale resistenza di isolamento 100 V: 100 kΩ...500 MΩ; area di resistenza di isolamento nominale 250 V: 250 kΩ...1 GΩ; area di resistenza di isolamento nominale 500 V: 500 kΩ...2 GΩ; intervallo nominale resistenza di isolamento 1000 V: 1 MΩ...9,99 GΩ; area di misurazione della resistenza di isolamento: 0...1999 kΩ: risoluzione 1 kΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 2,00...19,99 MΩ: risoluzione: 0,01 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 20...199 MΩ: risoluzione: 0,1 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 200...999 MΩ: risoluzione 1 MΩ, precisione: ±(3% v.M. + 8 digit); area di misurazione della resistenza di isolamento 1,00...9,99 GΩ: risoluzione: 0,01 GΩ, precisione: ±(4% v.M. + 6 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 0,00...19,99 Ω: risoluzione: 0,01 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 20,00...199,9 Ω: risoluzione: 0,1 Ω, precisione: ±(2% v.M. + 3 digit); area di misurazione della resistenza del conduttore di protezione ±200 mA 200...400 Ω: risoluzione: da 1 Ω, precisione: ±(2% v.M. + 3 digit); misurazione della corrente area m. Pinza: C-3, C-6: 0,0...99,9 mA, risoluzione: 0,1 mA, precisione: ±(5% v.M. + 3 digit); misurazione della corrente area m. Pinza: C-3, C-6: 100...999 mA, risoluzione: 1 mA, precisione: ±(5% v.M. + 3 digit); misurazione della corrente area m. Pinza: C-3, C-6, F-1, F-2, F3: 1,00...9,99 A, risoluzione: da 0,01 A, precisione: [±(5% v.M. + 5 digit per C-3, C-6) e ±(0,1% in + 2 digit per F-1, F-2, F-3) intervallo di misurazione corrente]; m. Pinza: C-3, C-6, F-1, F-2, F3: 10...99,9 A, risoluzione: 0,1 A, precisione: [±(5% v.M. + 5 digit per C-3, C-6) e ±(0,1% in + 2 digit per F-1, F-2, F-3) intervallo di misurazione corrente]; m. Pinza: C-3, C-6, F-1, F-2, F3: 100,...999 A, risoluzione: 1 A, precisione: [±(5% v.M. + 5 digit per C-3, C-6) e ±(0,1% in + 2 digit per F-1, F-2, F-3) intervallo di misurazione corrente]; m. Pinza: C-3, C-6, F-1, F-2, F3: 1,00...3 kA, risoluzione: 0,01 kA, precisione: [±(5% v.M. + 5 digit per C-3, C-6) e ±(0,1% in + 2 digit per F-1, F-2, F-3)]; attiva e reattiva intervallo.. potenza apparente (P, Q, S) e cosϕ 0...999 W: risoluzione: 1 kW, precisione: ±(7% v.M. + 3 digit); attiva e reattiva intervallo.. potenza apparente (P, Q, S) e cosϕ 1,00...9,99 kW: risoluzione: 0,01 kW, precisione: ±(7% v.M. + 3 digit); attiva e reattiva intervallo.. potenza apparente (P, Q, S) e cosϕ 10...99,9 kW: risoluzione: 0,1 kW, precisione: ±(7% v.M. + 5 digit); attiva e reattiva intervallo.. potenza apparente (P, Q, S) e cosϕ 100...999 kW: risoluzione: 1 kW, precisione: ±(7% v.M. + 5 digit); attiva e reattiva intervallo.. potenza apparente (P, Q, S) e cosϕ 1...1,50 MW: risoluzione: 0,01 MW, precisione: ±(7% v.M. + 5 digit); area cosϕ 0,00...1,00, risoluzione: 0,01; area 0,0...300 V armonica, risoluzione: 0,1 V, ordine: 1,2...15, precisione: ±(5% v.M. + 3 digit); area 0,0...300 V armonica, risoluzione: 0,1 V, ordine: 16...40, precisione: ±(5% v.M. + 10 digit); area 300...500 V armonica: risoluzione: 1 V, ordine e precisione intervallo continua 0,0...300V; THD bezgl. 1. Armonica: vedere la Scheda tecnica; misurazione illuminazione: vedere la Scheda tecnica
- Tipo prodotto
Tester per installazioni
di fabbrica senza certificato
- Categoria di misura
CAT III 600 V
CAT IV 300 V
- Interfacce
USB
- Dim.
(L x L x A) 310 x 455 x 180 mm
- Peso
6.48 kg
IP54
- Range di misurazione (VDE)
Resistenza d'isolamento
Impedenza dell'anello
Impedenza di linea
Potenza attiva
Potenza apparente
Potenza reattiva
Fattore di potenza
Resistenza
Resistenza conduttore di protezione
Corrente di contatto
Mostra di più
- Norma DIN
DIN IEC 60364
- Display
digitale (LCD)
- Larghezza
455 mm
- Altezza
180 mm
- Lunghezza
310 mm
- Alimentatori VDE
Alimentazione a batteria
- Memoria VDE
si
- Tipo
MPI-530
- Norma VDE
0100
- Caratteristiche tester VDE
Test RCD/FI
Documenti & Download
Scheda tecnica
Scheda tecnica 1427980 Sonel MPI-530 Tester per installazioni Norma VDE 0100
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1427980 Sonel MPI-530 Tester per installazioni Norma VDE 0100
Descrizione
Che offre la migliore qualità DIN VDE 0100/0105 DISPOSITIVO DI VERIFICA MPI-530 di sonel al completo controllo di impianti elettrici e impianti industriali di tutti i tipi. L'eccellente estensioni per il suo modello precedente è la misurazione della messa a terra con 2 pinze senza Erdauftrennung, strumento di misurazione dell'illuminazione e la possibilità di netzqualitasanalyse tramite registrazione di potenza, tensione e Multi-range e PF, armoniche, cosϕ e THD. L'immissione dei dati principale è anche con questo modello con una tastiera bluetooth in loco.
Testo tradotto automaticamente.
Testo tradotto automaticamente.
Versione
- Robusto alloggiamento IP54 protetto in gomma
- CAT IV 300 V
- CAT II 600V
- Cavi di prova
- Asta a pulsante
- Accessori per la misurazione di terra come elettrodi ausiliario, pinze e cavi per la presenza di viti,
- Accessori di corrente trifase universale come adattatore CEE 16A e 32A 4 e 5 poli
- Strumento di misurazione dell'illuminazione
- Pinze amperometriche per analisi della qualità della rete
- Bluetooth
- Adattatore uni-schutzkontakt
- Cavo USB
- Custodia
- Batterie ricaricabili
- Software di protocollo Sonel Reader
Contenuto della fornitura
- Adattatore con UNI-spina schuko (WS-03)
- Conduttore di prova con prese a banana, 1,2 m, giallo
- Conduttore di prova con prese a banana 1,2 m, blu
- Conduttore di prova con prese a banana, 1,2 m, rosso
- Conduttore di prova con prese a banana 15m su bobina, blu
- Conduttore di prova con prese a banana 30m su bobina, rosso
- Punta di misura con presa a banana
- Giallo
- Punta di misura con presa a banana
- Rosso
- Punta di misura con presa a banana
- Blu
- Morsetto a coccodrillo K02, giallo
- Morsetto a coccodrillo K02, giallo
- Con un picchetto di terra (rosso), 0,3 m
- Borsa a tracolla L2
- Cinghia per il trasporto
- Caricabatterie Z7
- Cavo USB
- Per caricabatterie
- Cavo di ricarica per presa accendisigari dell'auto (12 V)
- Batteria ricaricabile NIMH 4,8 V 4,2Ah
- Sonel software Reader
- Istruzioni per l'uso
- Kaliberierzertifikat
Note
- Bluetooth® è un marchio registrato di Bluetooth SIG, Inc.
