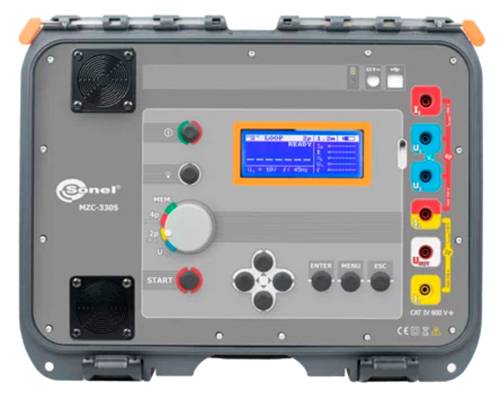

Sonel MZC-330S Tester impedenza

Dove gli altri non lo provano
Accanto ai trasformatori o alle unità di trasformazione, dove i circuiti sono dotati di protezione da corrente elevata (fusibili con potenza nominale di diverse centinaia di ampere, interruttori di protezione motore), le correnti di guasto possono raggiungere diverse centinaia di kiloampere. La misurazione dell'impedenza del loop di corrente residua in tali reti richiede un dispositivo di misurazione della corrente ad alta tensione in grado di misurare i valori di impedenza del loop in milliohm. La nostra soluzione tecnica brevettata, che utilizza componenti non disponibili in commercio (resistenza agli errori unica), ci consente di offrire un misuratore con precisione di misurazione unica in condizioni così difficili.

Misurazioni senza compromessi
Gli strumenti di misura dell'impedenza di corrente residua disponibili in commercio eseguono le misurazioni in modo asimmetrico, utilizzando correnti a semionda. Questa soluzione ottiene la costante di transizione e corrente continua con, WAS non sempre porta a un comportamento lineare del trasformatore durante le prove. Ciò a sua volta compromette la precisione dei risultati. Gli strumenti di misura dell'impedenza di loop MZC-330S e MZC-320S utilizzano una corrente simmetrica per le misurazioni, vale a dire l'intera onda sinusoidale, grazie a un processo di misurazione sviluppato in modo avanzato.

Ambiti di impiego
I dispositivi sono utilizzati per misurazioni in reti con le seguenti tensioni nominali:
• Fino a 750 V, dove la corrente di guasto stimata può raggiungere 95,8 ka, misurata in conformità con EN 61557 (MZC-330S),
• Fino a 500 V, dove la corrente di guasto stimata può raggiungere 69,4 ka, misurata in conformità con EN 61557 (MZC-320S).
Grazie a questi parametri, gli strumenti di misura sono perfetti per test e misurazioni in parchi eolici, reti ferroviarie e impianti controllati da società di fornitura di energia.

Semplificazione del lavoro grazie al "controllo remoto"
Il dispositivo può anche essere controllato a distanza utilizzando un browser web, per farlo è sufficiente che il dispositivo di misurazione sia collegato alla stessa rete WLAN del dispositivo di controllo. Dopo aver aperto l'interfaccia operatore virtuale nel browser, l'utente può iniziare la misurazione da una distanza più comoda e quindi leggere i risultati. Allo stesso modo, può accedere ai risultati di misurazione salvati. Naturalmente è anche possibile scaricarli nel modo classico, cioè tramite una connessione USB.
