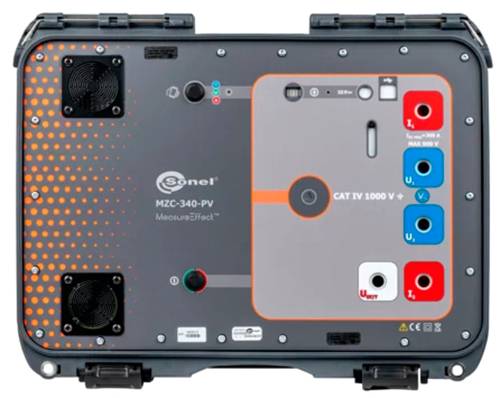

Sonel MZC-340-PV Tester impedenza
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (4036,89 € / Pezzo)
4036,89 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
- Misurazioni di impedenze molto piccole dell'anello di cortocircuito (risoluzione 0,1 MΩ) con corrente di prova di 130 a a 230 V, massimo: 305 a a 550 V AC e 250 a a 900 V AC.
- Misurazioni in reti con tensioni nominali di 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (da 200 V a 900 V) con frequenze da 45 a 65 Hz.
- Possibilità di misurazione nel circuito di cortocircuito L-L, L-PE, L-n.
- Distinzione tra tensione di fase e tensione di fase nel calcolo della corrente di cortocircuito.
- Metodo di misurazione 4p (4 conduttori), senza calibrazione dei conduttori (misurazione con max. Corrente di 305 a).
- Misurazione della resistenza (RS) e della resistenza reattiva (XS).
Dati tecnici
- Tipo prodotto
Tester impedenza
di fabbrica senza certificato
- Categoria di misura
CAT IV 1000 V
- Interfacce
WIFI
USB
- Dim.
(L x L x A) 236 x 429 x 328 mm
- Peso
9 kg
IP20
IP67
- Range di misurazione (VDE)
Frequenza
Tensione
- Larghezza
429 mm
- Altezza
328 mm
- Lunghezza
236 mm
- Tipo
MZC-340-PV
Documenti & Download
Scheda tecnica
Scheda tecnica 3763597 Sonel MZC-340-PV Tester impedenza
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3763597 Sonel MZC-340-PV Tester impedenza
Descrizione
Affrontare ogni sfida
Durante la costruzione di impianti fotovoltaici di medie e grandi dimensioni, i pianificatori, guidati dalla necessità di garantire la massima resa energetica possibile e il relativo rendimento massimo, scelgono inverter con una tensione di 1500 V CC / 800 V CA. La prova di tale sistema deve comprendere sia la corrente alternata che la corrente continua dell'impianto FV. Il test di tutti i circuiti CA deve essere eseguito in conformità ai requisiti dello standard IEC 60364-6-1.
La tensione di uscita di 800 V CA, che spesso supera questo valore in condizioni reali, rappresenta un grosso problema per gli operatori e i team di manutenzione, in quanto non sono presenti dispositivi sul mercato per tali tensioni elevate, consente di verificare la conformità dell'impianto alle condizioni di protezione da scosse elettriche in relazione all'impedenza del circuito di cortocircuito.
Sonel è stata la prima azienda al mondo ad affrontare la sfida di sviluppare un misuratore di impedenza di loop per tensioni di esercizio fino a 900 V CA e la categoria di misurazione CAT IV 1000 V. È stato così creato il misuratore Sonel MZC-340-PV.
Il leader di mercato non fa compromessi
L'energia rilasciata con una tensione di rete di 800-900 V CA può rappresentare un pericolo per il personale di misurazione. Per questo motivo, l'MZC-340-PV viene controllato esclusivamente a distanza.
Ambiti di impiego
Il dispositivo viene utilizzato per misurazioni in reti con una tensione nominale fino a 900 V CA, in cui la corrente di guasto prevista può raggiungere più di 100 ka, misurata in conformità con EN 61557.
Grazie a questi parametri, gli strumenti di misura sono perfetti per test e misurazioni in parchi eolici, reti ferroviarie e impianti monitorati da società di fornitura di energia.
Semplificazione del lavoro grazie al "controllo remoto"
Il dispositivo può anche essere controllato a distanza utilizzando un browser web, per farlo è sufficiente che il dispositivo di misurazione sia collegato alla stessa rete WLAN del dispositivo di controllo. Dopo aver aperto l'interfaccia operatore virtuale nel browser, l'utente può iniziare la misurazione da una distanza più comoda e quindi leggere i risultati. Allo stesso modo, può accedere ai risultati di misurazione salvati.
Naturalmente è anche possibile scaricarli nel modo classico, cioè tramite una connessione USB.
