Acquista Sonel PQM-700 Analizzatore di rete 1 fase, 3 fasi con funzione logger da Conrad

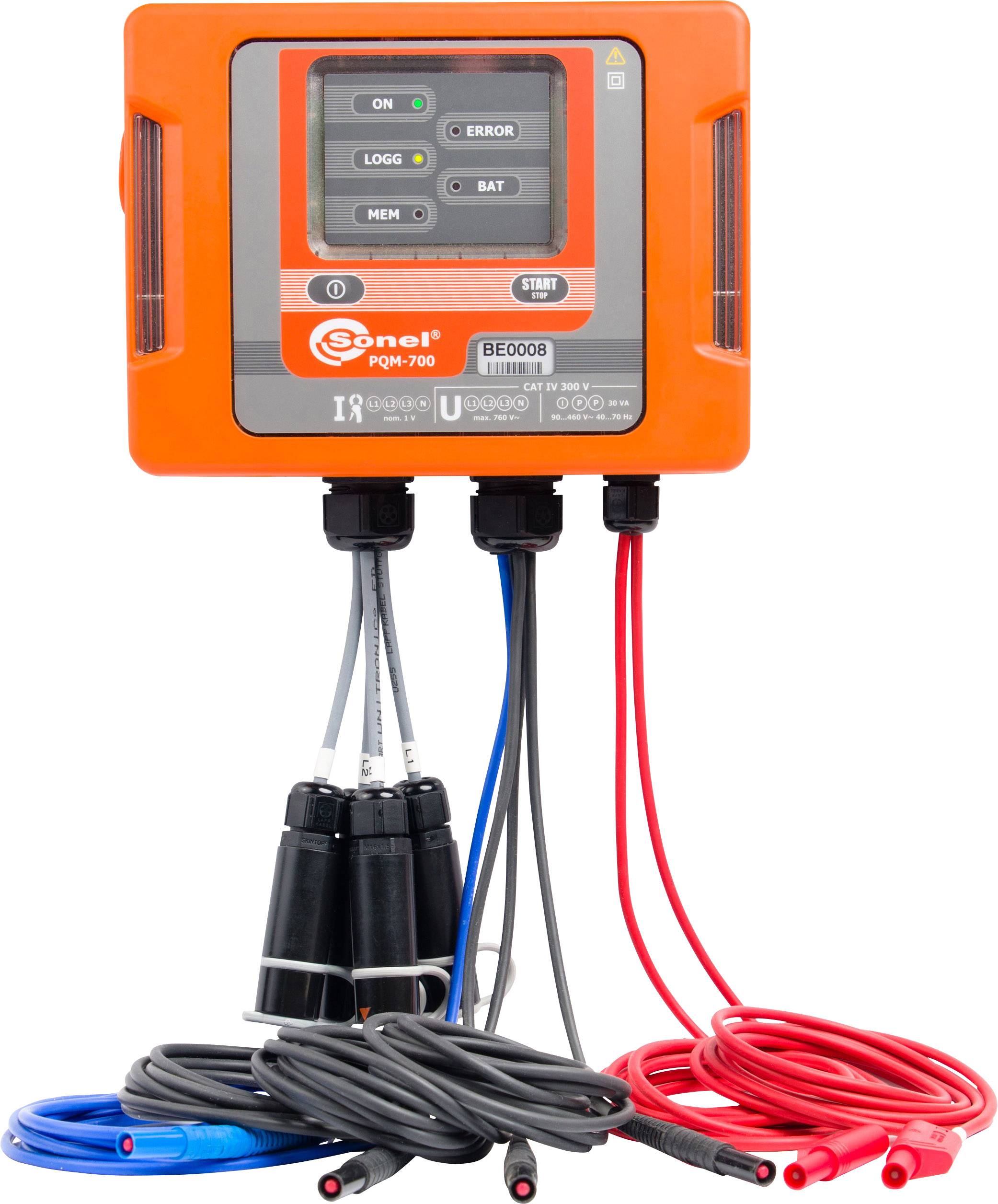

Un dispositivo di misurazione elettrica arancione con display digitale e diversi cavi, utilizzato per verificare i flussi di corrente e la tensione.

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (1372,95 € / Pezzo)

1372,95 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

PQM-700 analizzatore della qualità di rete

Analisi della qualità della rete: IEC61000-4-30 classe S
DIN EN 50160
Misurazione di tutti i più importanti parametri come: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, Pst, Plt
Misurazione nelle reti di 64V-760V con 40-70 Hz
Misurazioni fino a 40. Armoniche
Registrazione digitale della potenza curve e le forme d'onda
Temperatura d'esercizio: da -20 a 55°C

Dati tecnici

Intervallo tensione AC RMS: 0-760 V
Risoluzione Tensione AC RMS: 0,01 % Un, precisione tensione AC RMS: ±0,5 % Un
Fattore d. intervallo Crest CFU tensione: 1,00…10,00) (≤1,65 a 690 V), risoluzione Crest. d fattore CFU tensione: 0,01, precisione Crest fattore d. CFU tensione: ±5 %
Fattore d. intervallo Crest Corrente: 1,00...10.00 CFI (≤3,6 Inom), risoluzione Crest. d fattore Corrente: da 0,01 CFI, fattore di precisione Crest d. Transitorio CFI: ±5 % v.M.
RMS: intervallo di corrente AC a seconda del v. Pinza amperometrica, risoluzione corrente AC RMS: 0,01% v. 15 00144 Roma (RM), precisione AC corrente I RMS: ±1% v.B. (Incl. Precisione di pinza)
Intervallo frequenza: 70,00 40,00...Hz, risoluzione frequenza: 0,01 Hz, precisione frequenza: ±0,05 Hz
Area attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): a seconda del v. Pinze amperometriche e transformer, Risoluzione potenza attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): fino a 4 Dezimalst., precisione potenza attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): a seconda del v. Pinze amperometriche e transformer, Intervallo potenza attiva (EP), potenza apparente (ES), energia reattiva (EQ): a seconda del v. Pinze amperometriche e transformer, Risoluzione potenza attiva (EP), potenza apparente (ES), energia reattiva (EQ): fino a 4 posizioni decimali
Precisione attiva (EP), potenza apparente (ES), energia reattiva (EQ): a seconda del v. Pinze amperometriche e transformer
Cosϕ area e fattore di potenza PF: 0,00 a 1,00: risoluzione cosϕ e fattore di potenza PF: 0,01, precisione cosϕ e fattore di potenza PF: ±0,03
Tgϕ intervallo: 0,00...10,00): risoluzione tgϕ: 0,01, precisione tgϕ: a seconda del v. Precisione v. Potenza attiva e potenza reattiva
Armoniche di tensione intervallo Uh: 0,00...760 V: risoluzione armoniche di tensione: 0,01 % Un Uh, armoniche di tensione di precisione: ±5% Uh Uh per Uh ≥ 1 % Un, ±0,05 % Un per Uh ˂ 1 % Un
Armoniche di corrente area Ih: a seconda del v. Pinze amperometriche: risoluzione corrente armonica Ih: 0,01% v.B, precisione corrente armonica: ±5 % Ih ≥ 3% per ih in, ±0,15 % in per Ih ˂ 3% in
Area della distorsione armonica (THD) per tensione e corrente: da 0,0 a 100,0% i. Etichetta su d. Valore RMS, Risoluzione fattore di distorsione (THD) per tensione e corrente: 0,1%, precisione della distorsione armonica (THD) per tensione e corrente: ±5 %
Area Flicker Pst/lt: 0,40...10,00), risoluzione Flicker Pst/lt: 0,01, precisione Flicker Pst/lt: ±10 %
Tensione area e Stromungleichheit: 0,0...10%: risoluzione di tensione e Stromungleichheit: 0,1%, precisione di tensione e Stromungleichheit: 0,3%
Area pinze amperometriche F1, F2, F3: da 0 a 3000 A (10000 AP-P)
Pinza amperometrica C-4 intervallo: da 0 a 1000 A (3600 AP-P)
Pinza amperometrica C-5 intervallo: da 0 a 1000 A (3600 AP-P)
Pinza amperometrica C-6 intervallo: da 0 a 10 A (36 AP-P) (senza corrente transformer)
Pinza amperometrica C-7 intervallo: da 0 a 100 A (360 AP-P)
Interfacce/trasferimento dati: USB, slot per schede microSD

Tipo prodotto: Analizzatore di rete

Categoria di misura: CAT IV 300 V

: di fabbrica senza certificato

Tensione di alimentazione: 64/110 V; 110/190V; 115/200V; 220/380V; 230/400 V; 240/415V; 400/690 V

Dim.: (L x L x A) 270 x 380 x 210 mm

Peso: 2.96 kg

Tipo misurazione: 1 fase
3 fasi

Caratteristiche analizzatore di rete: con funzione logger

Larghezza: 380 mm

Altezza: 210 mm

Lunghezza: 270 mm

Interfacce: USB

Documenti & Download

Scheda tecnica

Scheda tecnica 1427970 Sonel PQM-700 Analizzatore di rete 1 fase, 3 fasi con funzione logger

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1427970 Sonel PQM-700 Analizzatore di rete 1 fase, 3 fasi con funzione logger

Descrizione

L'analizzatore della qualità di rete sonel PQM-700 di modello più piccola della serie PQM è un analizzatore della qualità di rete in conformità con 61000-4-30 classe S per reti a 690 V.
Grazie alla pinza amperometrica consente di misurare correnti fino a 3 kA rileva e a tutti gli altri parametri misurati dalla scheda microSD al PC o tramite un cavo USB dal dispositivo con l'apposito software di analisi professionale leggere e in un secondo momento. Protocolli vengono automaticamente secondo EN50160. Grazie all'interno in tempo reale (RTC) è una registrazione esatta dei dati e analisi di qualità.

Testo tradotto automaticamente.
