Acquista Sonel PQM-710 Analizzatore di rete 1 fase, 3 fasi con funzione logger da Conrad

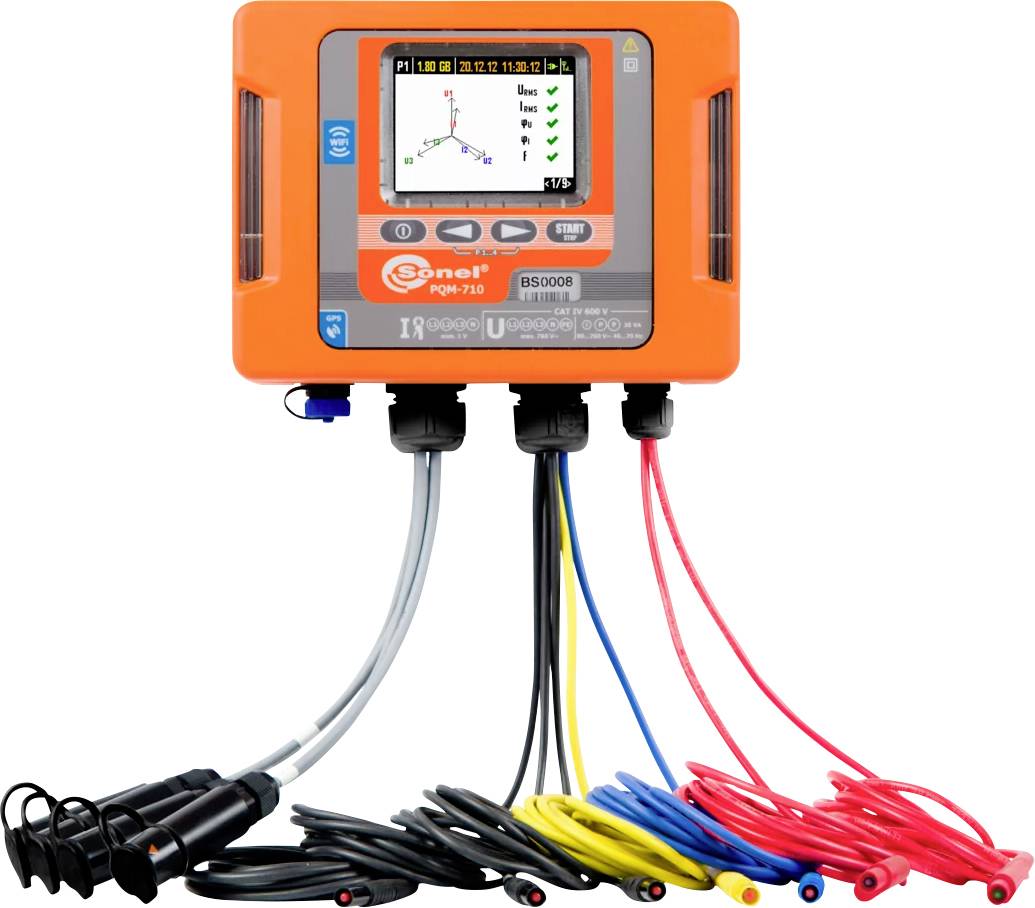

Un dispositivo elettrico portatile di misurazione con uno schermo che visualizza dati di misurazione. Vari cavi sono collegati nella parte inferiore.

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

1 Pezzo(i) (Solo fino ad esaurimento scorte)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (4351,64 € / Pezzo)

4351,64 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Analizzatore della qualità di rete sonel PQM-702

Analisi della qualità della rete: IEC61000-4-30 classe A,DIN EN 50160,DIN EN 61000-4-7,DIN EN 61000-4-15,misurazione di tutti i parametri di rete: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K, del fattore di Pst, Plt,segnali di controllo fino a 3 kHz;registrazione digitale della forma d'onda,misurazione nelle reti di 64V-760V con 40 Hz e 70 Hz,trasferimento dati tramite GSM (GPRS);ricevitore GPS integrato per la sincronizzazione RTC;protezione antifurto tramite SMS avviso;temperatura d'esercizio: da -20 a 55°C

Dati tecnici

Intervallo tensione AC RMS: 0-760 V; Risoluzione Tensione AC RMS: 0,01 % Un, precisione tensione AC RMS: ±0,1 % un Intervallo fattore d; Crest. CFU tensione: 1,00…10,00) (≤1,65 a 690 V), risoluzione Crest. d fattore CFU tensione: 0,01, precisione Crest fattore d. CFU tensione: ±5 %; fattore d area Crest. Corrente: 1,00...10.00 CFI (≤3,6 Inom), risoluzione Crest. d fattore Corrente: da 0,01 CFI, fattore di precisione Crest d. Transitorio CFI: ±5% v.m. intervallo di corrente; AC RMS: a seconda del v. Pinza amperometrica, risoluzione AC corrente I RMS: 0,01% v. 15 00144 Roma (RM), precisione AC corrente I RMS: ±0,1% v.B. (Incl. Pinza amperometrica imprecisione); area frequenza: 40,00... 70,00 Hz, risoluzione frequenza: 0,01 Hz; Precisione frequenza: ±0,01 Hz; Area attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): a seconda del v. Pinze amperometriche e transformer, Risoluzione potenza attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): fino a 4 Dezimalst., precisione potenza attiva (P), potenza apparente (S), reattiva (Q), potenza di distorsione (D): a seconda del v. Pinze amperometriche e transformer; Area attiva (EP), potenza apparente (ES), energia reattiva (EQ): a seconda del v. Con pinze amperometriche transformer, Risoluzione potenza attiva (EP), potenza apparente (ES), energia reattiva (EQ): fino a 4 posizioni decimali, precisione attiva (EP), potenza apparente (ES), energia reattiva (EQ): a seconda del v. Pinze amperometriche e transformer; area cosϕ e fattore di potenza PF: 0,00...1,00, risoluzione cosϕ e fattore di potenza PF: 0,01, precisione cosϕ e fattore di potenza PF: ±0,03; area tgϕ: 0,00...10,00), risoluzione tgϕ: 0,01, precisione tgϕ: a seconda del v. Precisione v. Potenza attiva e potenza reattiva; armoniche di tensione intervallo Uh: 0,00...760 V: risoluzione armoniche di tensione: 0,01 % Un Uh, armoniche di tensione di precisione: ±5% Uh Uh per Uh ≥ 1 % Un, ±0,05 % Un per Uh ˂ 1 % un intervallo di armoniche Ih; corrente: a seconda del v. Pinze amperometriche, risoluzione corrente armonica Ih: 0,01% v.B, precisione corrente armonica: ±5 % Ih ≥ 3% per ih in, ±0,15 % in per Ih ˂ 3% in; area della distorsione armonica (THD) per tensione e corrente: da 0,0 a 100,0% i. Etichetta su d. Valore RMS, Risoluzione fattore di distorsione (THD) per tensione e corrente: 0,1%, precisione della distorsione armonica (THD) per tensione e corrente: ±5 %; d. Intervallo armoniche Potenza attiva (PH) e potenza reattiva (Qh): a seconda del v. Pinze amperometriche, risoluzione armonica d. Potenza attiva (PH) e potenza reattiva (Qh): a seconda del v. Minimo v. Intervallo di corrente e tensione; angolo tra tensione e corrente armonica ϕUI: -180°...+180°, risoluzione angolo tra tensione e corrente armonica ϕUI: 0,1°, precisione angolo tra tensione e corrente armonica: ± (h x 1°); area fattore K K: 1,0...50,00: Risoluzione fattore K K: 0,1, precisione fattore K K: ±10%; area Flicker Pst/lt: 0,20...10,00): risoluzione Flicker Pst/lt: 0,01, precisione Flicker Pst/lt: ±5 %; area di tensione e Stromungleichheit: 0,0...20,00%: risoluzione di tensione e Stromungleichheit: 0,1%, precisione di tensione e Stromungleichheit: 0,15 % (errore assoluto); area pinze amperometriche F1, F2, F3: da 0 a 3000 A (10000 AP-P); pinza amperometrica C-4 intervallo: da 0 a 1000 A (3600 AP-P); pinza amperometrica C-5 intervallo: da 0 a 1000 A (3600 AP-P); pinza amperometrica C-6 intervallo: da 0 a 10 A (36 AP-P) (senza corrente transformer); pinza amperometrica C-7 intervallo: da 0 a 100 A (360 AP-P);interfaccia/Comunicazione: OR-1, USB, GPS, GSM;

Tipo prodotto: Analizzatore di rete

Categoria di misura: CAT IV 600 V

: di fabbrica senza certificato

Tensione di alimentazione: 64/110 V; 110/190V; 115/200V; 127/220V; 254/440V; 290/500 V,64/110 V; 110/190V; 115/200V; 220/380V; 230/400 V; 240/415V; 400/690 V

Dim.: (L x L x A) 440 x 520 x 200 mm

Peso: 8.4 kg

Tipo misurazione: 1 fase
3 fasi

Caratteristiche analizzatore di rete: con funzione logger

Larghezza: 520 mm

Altezza: 200 mm

Lunghezza: 440 mm

Documenti & Download

Scheda tecnica

Scheda tecnica 1427971 Sonel PQM-710 Analizzatore di rete 1 fase, 3 fasi con funzione logger

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1427971 Sonel PQM-710 Analizzatore di rete 1 fase, 3 fasi con funzione logger

Descrizione

L'analizzatore della qualità di rete di sonel PQM-702 è stato per l'analisi della qualità della rete ad altissimo livello. Tutti i principali EU e norme IEC e tutte le misure secondo IEC 61000-4-30 classe A. Grazie alla pinza amperometrica consente di misurare correnti fino a 3 kA e insieme a tutti gli altri parametri acquisiti tramite WLAN, nonostante questo del modem integrato (UTMS o GSM), USB o scheda microSD con il software in dotazione per PC e analizzati in modo professionale. A questo punto, è possibile può protocolli automaticamente secondo EN50160. L'esatta viene di analisi di rete anche grazie al ricevitore GPS integrato la sincronizzazione dell'ora RTC. L'installazione è sia in edifici, come all'aperto.

Testo tradotto automaticamente.

Versione

7 linee di misura, 2,2m (fisso);4 adattatore di tensione magnetico (L1, L2, L3, N);5 adattatore di tensione con filettatura M4/M6 (L1, L2, L3, N, PE);1 adattatore AC per suddivisione cavo,spina con prese a banana,morsetti a coccodrillo: 2 rosso, 1 giallo, 1 blu, 1 nero, 2 supporti guida din,2 supporti a palo;2 cinghie di bloccaggio,set batterie ricaricabili agli ioni di litio ricaricabile;1 valigetta rigida;1 or 1 - adattatore USB per il trasferimento dei dati;1 cavo USB; software sonel analysis per l'analisi dei dati;istruzioni per l'uso,certificato
