Spelsberg Wallbox Graphite DLM Bundle Scatola a parete; Tipo 2 Modo 3 16 A Numero connessioni 1 11 kW RFID
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Highlights & Dettagli
Bundle ricarica Smart Pro Polar
- Pacchetto wallbox - pacchetto completo pronto per il montaggio composto da Spelsberg Wallbox Smart Pro 7m, contatore TCP Modbus Siemens 7KM2200 e 3 trasformatori di corrente per conversione del cavo compatibili
- Ideal per il montaggio di una connessione di carica dinamica o per la carica in eccesso PV incl. Spegnimento a 2 fasi
- Semplice montaggio del contatore per la misurazione indiretta tramite convertitore di conversione del cavo
- Rapporto convertitore 100/1A
Dati tecnici
- Max. Sezione di collegamento morsetto di alimentazione 6²
- Resistenza agli urti: IK08
- Classe di protezione: II
- Frequenza nominale 50 Hz
- Tipo prodotto
Scatola a parete;
- Autorizzazione
RFID
- Connettore di ricarica
Tipo 2
- Modalità di carica
Modo 3
- Corrente di carica
16 A
- Numero connessioni
1
- Potenza di carica
11 kW
- Numero di fasi
monofase e trifase
- Tensione nom.
400 V/AC
- Lunghezza cavo
7 m
IP54
- Colore
Grafite
- Lunghezza
293 mm
- Larghezza
293 mm
- Altezza
110 mm
- Temperatura max.
+40 °C
- Min. temperatura
-25 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3628555 Spelsberg Wallbox Graphite DLM Bundle Scatola a parete; Tipo 2 Modo 3 16 A Numero connessioni 1 11 kW RFID
Scheda tecnica 3628555 Spelsberg Wallbox Graphite DLM Bundle Scatola a parete; Tipo 2 Modo 3 16 A Numero connessioni 1 11 kW RFID
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3628555 Spelsberg Wallbox Graphite DLM Bundle Scatola a parete; Tipo 2 Modo 3 16 A Numero connessioni 1 11 kW RFID
Descrizione
Il design elegante e minimalista incontra la tecnologia di carica intelligente: Questo è il Power potente nella sua forma più bella.
Le interfacce di comunicazione integrate consentono la massima connettività e integrazione con i sistemi in rete, con la massima attenzione per un'installazione facile e veloce.
La stazione di ricarica Spelsberg mette fine alle complesse impostazioni degli interruttori girevoli e a immersione: L'intelligente APP consente l'intera configurazione e il controllo e inoltre la valutazione delle statistiche di carica comodamente tramite lo smartphone.
Wallbox per una ricarica rapida e sicura di veicoli elettrici in ambienti privati. Potenza di carica fino a 11 kW (3 fasi) / 3,7 kW (monofase) e una corrente di carica massima di 16 A. Potenza di carica regolabile in modo variabile, riconoscimento integrato della corrente di guasto DC per correnti di guasto DC ≥ 6 ma e monitoraggio della temperatura per un processo di carica sicuro. Design elegante e dimensioni compatte dell'alloggiamento per il montaggio a parete e su paletto. Installazione semplice e configurazione rapida e aggiornamenti del firmware con il Spelsberg Wallbox APP gratuito (disponibile per iOS a partire dalla versione 14 e Android a partire dalla versione 6). Contatore MID integrato per la fatturazione del consumo, gestione del carico personalizzata delle fasi dinamiche con rilevamento del carico scorrevole per un utilizzo efficiente delle prestazioni disponibili. Connessione a sistemi di gestione dell'energia domestica (HEMS) e inverter FV per la ricarica con l'energia solare. Autorizzazione senza contatto del processo di ricarica tramite RFID, Plug & Charge (ISO15118) o AutoCharge, LED e segnali acustici per un feedback chiaro delle modifiche di stato. Analisi di statistiche di carica estese. Protocolli e interfacce di comunicazione supportati: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 per il collegamento di back-end esterni. Cavo di ricarica da 7 m collegato con connettore tipo 2.
Testo tradotto automaticamente
Le interfacce di comunicazione integrate consentono la massima connettività e integrazione con i sistemi in rete, con la massima attenzione per un'installazione facile e veloce.
La stazione di ricarica Spelsberg mette fine alle complesse impostazioni degli interruttori girevoli e a immersione: L'intelligente APP consente l'intera configurazione e il controllo e inoltre la valutazione delle statistiche di carica comodamente tramite lo smartphone.
Wallbox per una ricarica rapida e sicura di veicoli elettrici in ambienti privati. Potenza di carica fino a 11 kW (3 fasi) / 3,7 kW (monofase) e una corrente di carica massima di 16 A. Potenza di carica regolabile in modo variabile, riconoscimento integrato della corrente di guasto DC per correnti di guasto DC ≥ 6 ma e monitoraggio della temperatura per un processo di carica sicuro. Design elegante e dimensioni compatte dell'alloggiamento per il montaggio a parete e su paletto. Installazione semplice e configurazione rapida e aggiornamenti del firmware con il Spelsberg Wallbox APP gratuito (disponibile per iOS a partire dalla versione 14 e Android a partire dalla versione 6). Contatore MID integrato per la fatturazione del consumo, gestione del carico personalizzata delle fasi dinamiche con rilevamento del carico scorrevole per un utilizzo efficiente delle prestazioni disponibili. Connessione a sistemi di gestione dell'energia domestica (HEMS) e inverter FV per la ricarica con l'energia solare. Autorizzazione senza contatto del processo di ricarica tramite RFID, Plug & Charge (ISO15118) o AutoCharge, LED e segnali acustici per un feedback chiaro delle modifiche di stato. Analisi di statistiche di carica estese. Protocolli e interfacce di comunicazione supportati: USB WLAN, Ethernet Modbus TCP, EEBus, SMA SEMP OCPP-J 1.6 per il collegamento di back-end esterni. Cavo di ricarica da 7 m collegato con connettore tipo 2.
Testo tradotto automaticamente

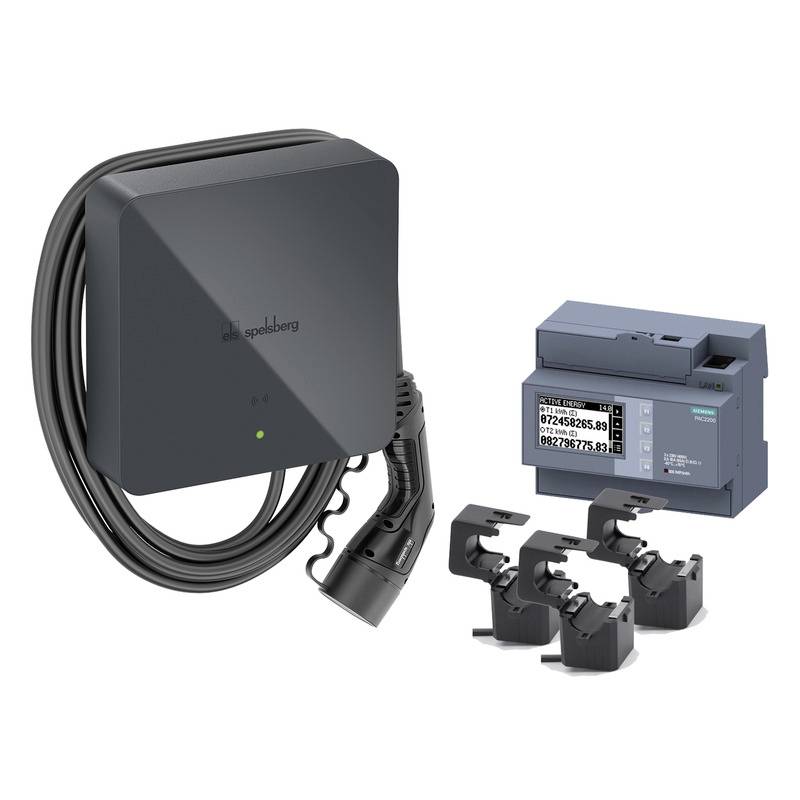

Contenuto della fornitura
- Wallbox Smart Pro
- Cavo di ricarica da 7 m con connettore tipo 2
- Contatore Siemens 7KM2200 Modbus TCP
- 3 trasformatore di corrente per conversione del cavo 100 a
- 3 chip RFID
- 4 viti di fissaggio 6x60
- 4 tasselli universali 8x50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 chip per aprire la cover del design
Note
Non pronto per l'uso, tutti i componenti devono essere installati da un elettricista qualificato.
Osservare anche le istruzioni per l'uso dei componenti
- Attenzione!
Scaldabagno istantaneo per impieghi gravosi:
Il funzionamento di questo scaldabagno istantaneo richiede un collegamento a corrente forte (collegamento trifase a corrente alternata).
Il collegamento e l'installazione di un riscaldatore a flusso di corrente forte richiede l'accordo del gestore di rete; inoltre, questo può essere effettuato solo dal gestore di rete o da una società di installazione iscritta nel registro degli installatori del gestore di rete
