StandexMeder Electronics CRR05-1A Relè Reed 5 V/DC 0.5 A 10 W

Piccolo componente elettronico rettangolare nero con lati a strisce gialle e bianche su uno sfondo bianco
Diagramma tecnico di due parti rettangolari con etichette di dimensione: parte sinistra larghezza 8,6, parte destra larghezza 4,4 e altezza 3,55, ciascuna con sezioni verticali nere.

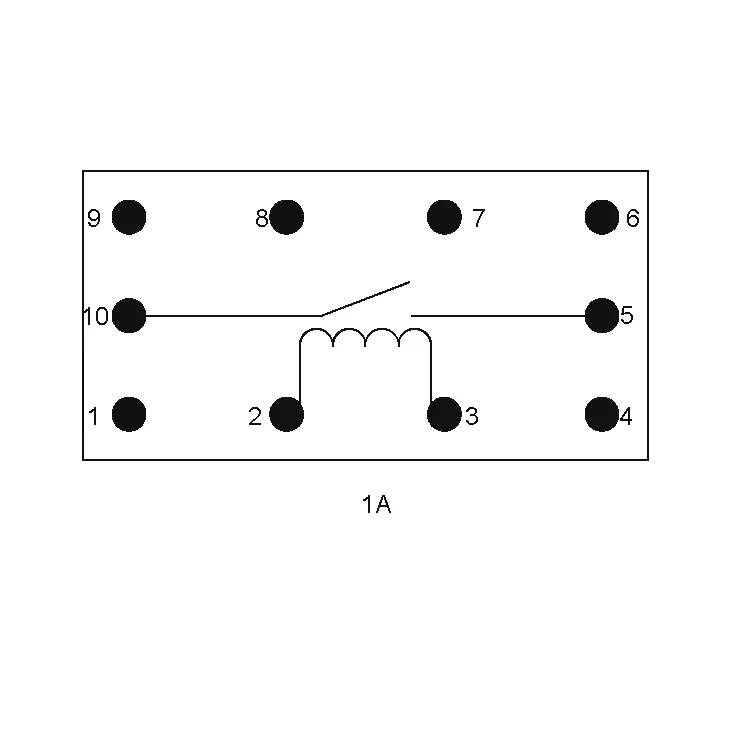

Schema di collegamento di una presa relè a 10 pin etichettata 1A, che mostra i terminali numerati e una bobina tra i pin 2 e 3 con un contatto di commutazione tra il 10 e il 5.
1/3
Tipo prodotto
Relè Reed
Collegamento
SMD
Tensione nom.
5 V/DC
Tensione di commutazione max
170 V/DC
Corrente di commut. max.
0.5 A
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 1 Dic
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Quantità minima ordinabile: 5
Multipli: 5
Totale (7,99 € / Pezzo)
7,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè reed SMD serie SPST-NA di Standex Electronics 0,5 a 150 Ohm collegamento saldato

  • Relè SMD ultraminiaturizzato per montaggio ad alta densità
  • Elevata resistenza di isolamento fino a 10.000 mOhm
  • Alloggiamento in ceramica/termoindurente sagomato
  • Elencati UL.
  • Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

  • Contatto: SPST-NA
  • Corrente di trasporto (contatto): 0,5 A.
  • Resistenza di contatto 200 mOhm
  • Resistenza bobina: Da 150 Ohm
  • Potenza avvolgimento 167 mW
  • Tensione d'attuazione bobina: 3.75 V.
  • Bobina per tensione di caduta 0.75 V.
  • Tempo di risposta: 0,6 ms
  • Tempo di caduta: 0,1 ms
  • Resistenza di isolamento: 1 GOhm
  • Resistenza alle vibrazioni: 20 g
  • Temperatura di saldatura, max. 255°C / 5s
  • Modello bobina: Monostabile
  • Rigidità dielettrica (contatto): 0.21 kV
  • Tensione d'esercizio bobina max. : 7.5 V.
Tipo prodotto

Relè Reed

Tipo

CRR05-1A

Collegamento

SMD

Tensione nom.

5 V/DC

Tensione di commutazione max

170 V/DC

Corrente di commut. max.

0.5 A

Max. potenza di commutazione

10 W

Lunghezza

8.6 mm

Larghezza

4.4 mm

Altezza

3.6 mm

Dim.

(L x L x A) 8.6 x 4.4 x 3.6 mm

Compatibile RoHS

Sì

Temperatura di esercizio

Da -40 a 125 °C

Peso

0.7 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3846324 StandexMeder Electronics CRR05-1A Relè Reed 5 V/DC 0.5 A 10 W

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3846324 StandexMeder Electronics CRR05-1A Relè Reed 5 V/DC 0.5 A 10 W
