StandexMeder Electronics HE24-1A69-03 Relè Reed 24 V/DC 3 A 50 W

Relè elettronico grigio rettangolare con simbolo di circuito stampato e numero di modello 'HE24-1A69' sulla parte superiore.

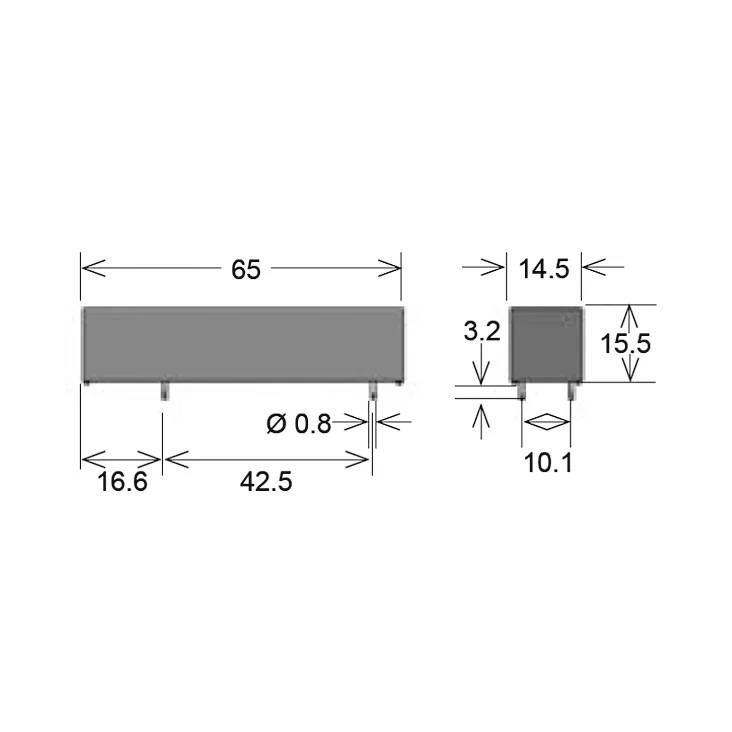

Disegno tecnico dimensionato di un componente elettronico rettangolare, che mostra le dimensioni complessive 65 per 15,5 e le misurazioni della spaziatura/diametro dei terminali.

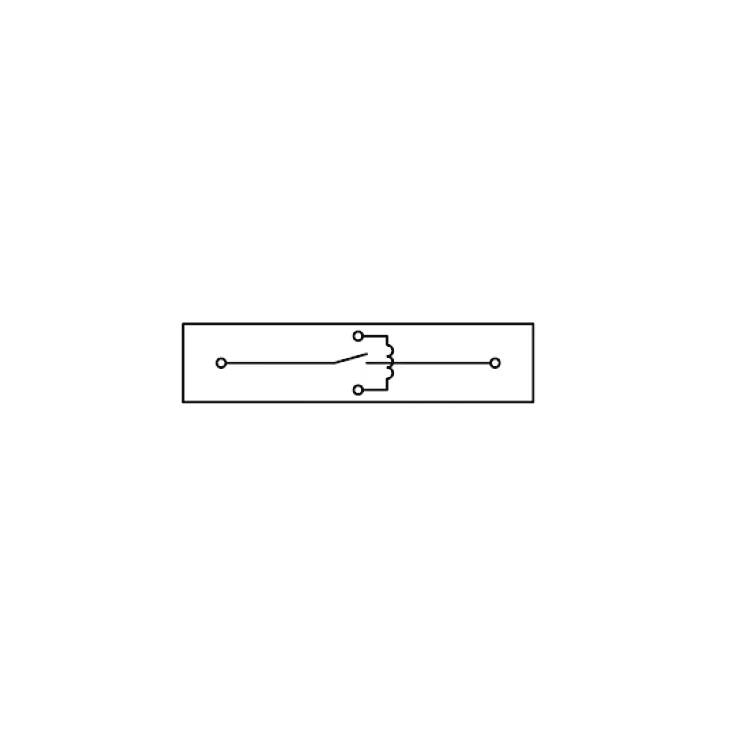

Schema semplice di un interruttore elettrico all'interno di un rettangolo, che mostra una linea orizzontale con due terminali e un meccanismo di contatto centrale.
1/3
Tipo prodotto
Relè Reed
Collegamento
THT
Tensione nom.
24 V/DC
Tensione di commutazione max
10000 V/DC
Corrente di commut. max.
3 A
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 10 Nov
40 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (73,99 € / Pezzo)
73,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè reed THT Standex Electronics serie HE SPST-no 24VDC 3A 465 Ohm collegamento saldato

  • Relè ad alta tensione
  • Collegamento filo assiale
  • Design compatto
  • Alloggiamento: 65x14,5x15,5mm
  • Disposizione speciale dei pin
  • Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

  • Contatto: SPST-NA
  • Corrente di trasporto (contatto): 5 A.
  • Resistenza di contatto 150 mOhm
  • Resistenza bobina: Da 465 Ohm
  • Potenza avvolgimento 1240 mW
  • Tensione d'attuazione bobina: 18 V.
  • Tensione di caduta bobina: 2 V.
  • Tempo di risposta: 3 ms
  • Tempo di caduta: 1,5 ms
  • Resistenza di isolamento: 10000 GOhm
  • Resistenza alle vibrazioni: 20 g
  • Temperatura di saldatura, max. 260°C / 5s
Tipo prodotto

Relè Reed

Tipo

HE24-1A69-03

Collegamento

THT

Tensione nom.

24 V/DC

Tensione di commutazione max

10000 V/DC

Corrente di commut. max.

3 A

Max. potenza di commutazione

50 W

Lunghezza

65 mm

Larghezza

14.5 mm

Altezza

15.5 mm

Dim.

(L x L x A) 65 x 14.5 x 15.5 mm

Compatibile RoHS

Sì

Temperatura di esercizio

Da -20 a 70 °C

Peso

36 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3846148 StandexMeder Electronics HE24-1A69-03 Relè Reed 24 V/DC 3 A 50 W

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3846148 StandexMeder Electronics HE24-1A69-03 Relè Reed 24 V/DC 3 A 50 W
