StandexMeder Electronics KT05-1A-40L-THT Relè Reed 5 V/DC 1 A 100 W

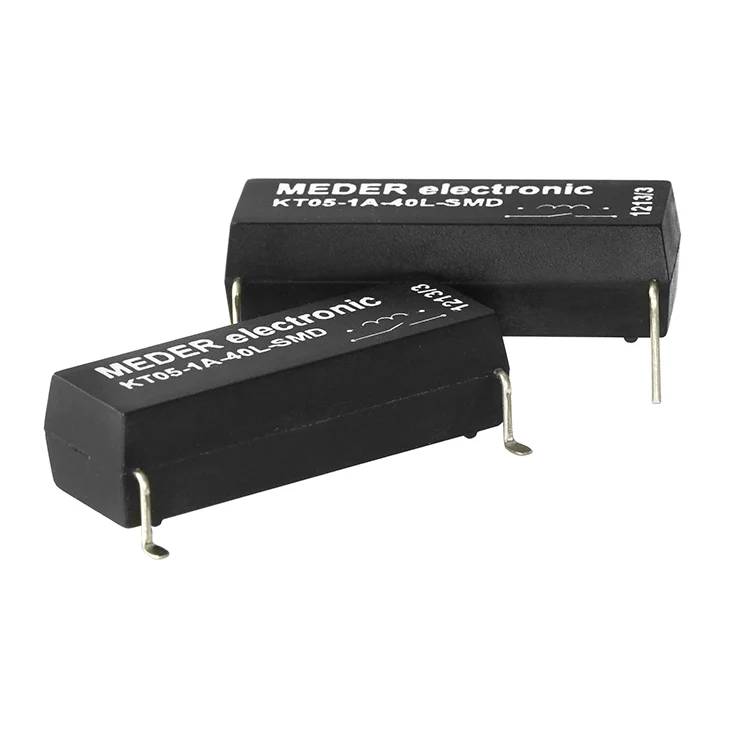

Due relè ad ancia Meder electronic KT05-1A-40L-SMD di colore nero con piedini in metallo su sfondo bianco.

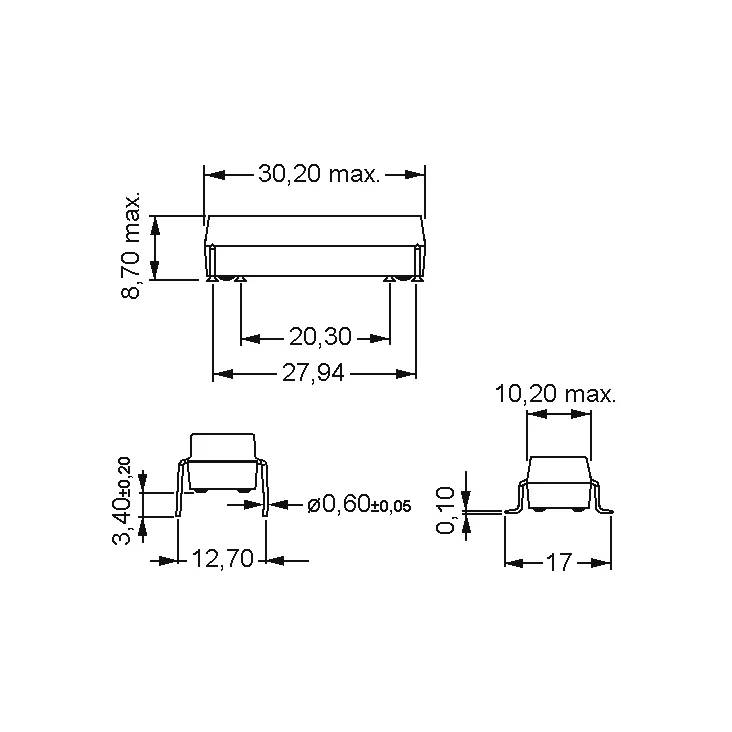

Disegno tecnico di dimensionamento di un piccolo componente elettronico che mostra viste frontali e laterali con misurazioni in millimetri, inclusi lunghezza massima di 30,20, altezza massima di 8,70 e larghezza massima di 10,20.

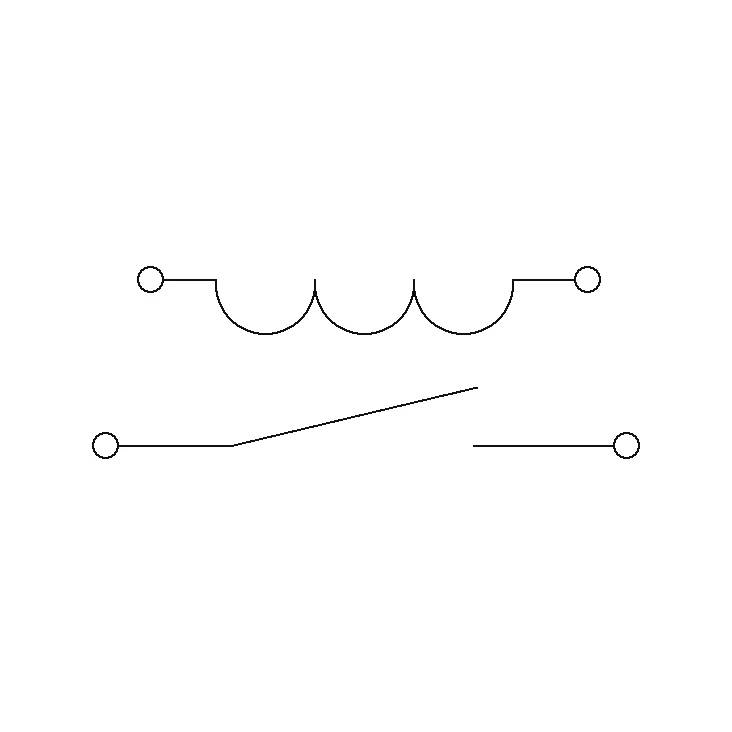

Due simboli di schemi elettrici: in alto una linea con tre ondulazioni curve tra i terminali aperti, in basso un interruttore mostrato aperto con una linea di contatto diagonale.
1/3
Tipo prodotto
Relè Reed
Collegamento
THT
Tensione nom.
5 V/DC
Tensione di commutazione max
1000 V/DC
Corrente di commut. max.
1 A
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 10 Nov
105 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Quantità minima ordinabile: 15
Multipli: 15
Totale (14,99 € / Pezzo)
14,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè reed THT serie KT SPST-no 5VDC 1A 80Ohm collegamento saldato AEC-Q200 Standex Electronics

  • Relè ad alta tensione
  • Elevata rigidità dielettrica
  • Certificato AEC-Q200
  • Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

  • Contatto: SPST-NA
  • Corrente di trasporto (contatto): 2,5 A.
  • Resistenza di contatto 150 mOhm
  • Resistenza bobina: Da 80 Ohm
  • Potenza avvolgimento 313 mW
  • Tensione d'attuazione bobina: 3.5 V.
  • Bobina per tensione di caduta 0.55 V.
  • Tempo di risposta: 1,1 ms
  • Tempo di caduta: 0,1 ms
  • Resistenza di isolamento: 1000 GOhm
  • Resistenza alle vibrazioni: 20 g
  • Temperatura di saldatura, max. 260°C / 5s
  • Tensione d'esercizio bobina max. : 7.5 V.
Tipo prodotto

Relè Reed

Tipo

KT05-1A-40L-THT

Collegamento

THT

Tensione nom.

5 V/DC

Tensione di commutazione max

1000 V/DC

Corrente di commut. max.

1 A

Max. potenza di commutazione

100 W

Lunghezza

30.2 mm

Larghezza

10.2 mm

Altezza

8.7 mm

Dim.

(L x L x A) 30.2 x 10.2 x 8.7 mm

Compatibile RoHS

Sì

Temperatura di esercizio

-40- 100 °C

Peso

7.6 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3846180 StandexMeder Electronics KT05-1A-40L-THT Relè Reed 5 V/DC 1 A 100 W

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3846180 StandexMeder Electronics KT05-1A-40L-THT Relè Reed 5 V/DC 1 A 100 W
