StandexMeder Electronics SIL05-1A72-71DHR Relè Reed 5 V/DC 0.5 A 10 W SIP-7

Componente elettronico nero etichettato 'MEDER electronic SIL' con molteplici piedini metallici, mostrato su uno sfondo bianco.

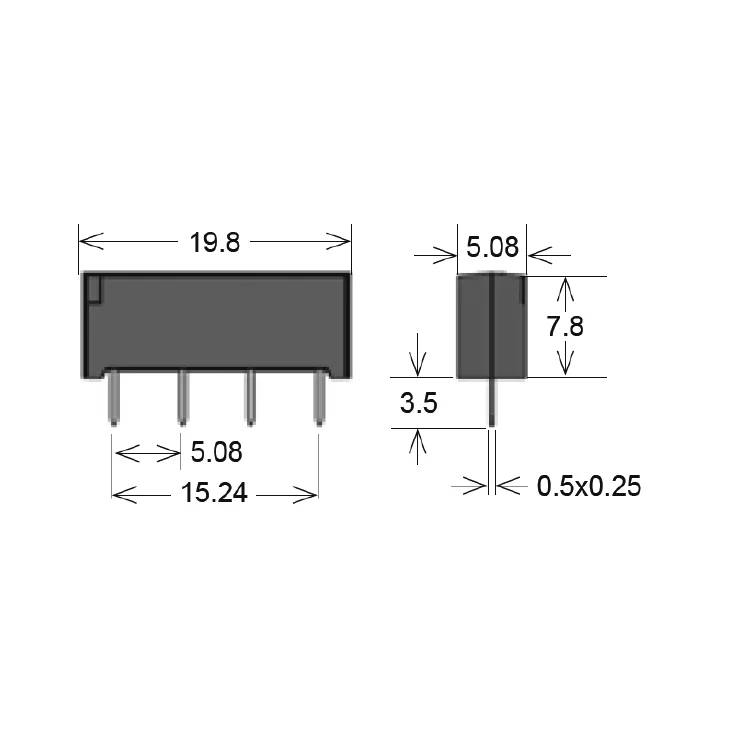

Disegno quotato di un componente elettronico a 4 pin, che mostra le viste superiore e laterale con misure di 19,8 mm di larghezza, 7,8 mm di altezza, 5,08 mm di spessore e piedini di 0,5 x 0,25 mm.

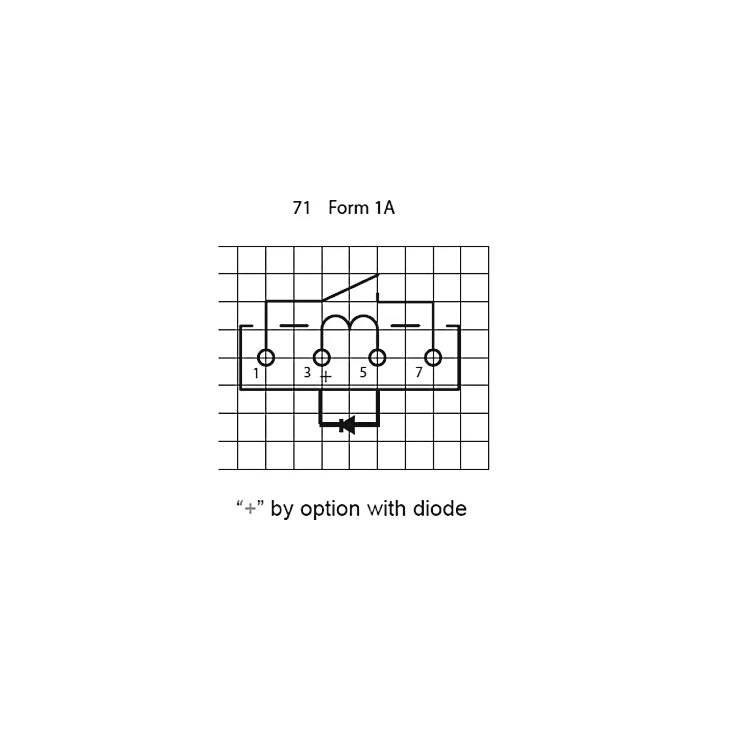

Schema elettrico etichettato "71 Modulo 1A" che mostra un relè con morsetti 1, 3, 5 e 7, un contatto di commutazione sopra, e un'opzione con diodo contrassegnata "+ per opzione con diodo".
1/3
Tipo prodotto
Relè Reed
Case
SIP-7
Collegamento
THT
Tensione nom.
5 V/DC
Tensione di commutazione max
200 V/DC
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 10 Nov
50 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Quantità minima ordinabile: 25
Multipli: 25
Totale (5,99 € / Pezzo)
5,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè reed THT SIP SIL Standex Electronics serie SIL SIL SPST-no SIP/SIL07 5VDC 0,5 a 500 Ohm collegamento saldato

  • Elevata resistenza della bobina
  • Relè compatibile IC Dual-in-line
  • Alloggiamento: 19,8x5,08x7,8 mm
  • Con diodo
  • Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

  • Contatto: SPST-NA
  • Corrente di trasporto (contatto): 1 A.
  • Resistenza di contatto 100 mOhm
  • Resistenza bobina: Da 500 Ohm
  • Potenza avvolgimento 50 mW
  • Tensione d'attuazione bobina: 3.5 V.
  • Bobina per tensione di caduta 0.75 V.
  • Tempo di risposta: 0,5 ms
  • Tempo di caduta: 0,1 ms
  • Resistenza d'isolamento: 10^10 GOhm
  • Resistenza alle vibrazioni: 20 g
  • Temperatura di saldatura, max. 260°C / 5s
Tipo prodotto

Relè Reed

Tipo

SIL05-1A72-71DHR

Case

SIP-7

Collegamento

THT

Tensione nom.

5 V/DC

Tensione di commutazione max

200 V/DC

Corrente di commut. max.

0.5 A

Max. potenza di commutazione

10 W

Lunghezza

19.8 mm

Larghezza

5.1 mm

Altezza

7.8 mm

Dim.

(L x L x A) 19.8 x 5.1 x 7.8 mm

Compatibile RoHS

Sì

Temperatura di esercizio

Da -20 a 70 °C

Peso

2.2 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3846245 StandexMeder Electronics SIL05-1A72-71DHR Relè Reed 5 V/DC 0.5 A 10 W SIP-7

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3846245 StandexMeder Electronics SIL05-1A72-71DHR Relè Reed 5 V/DC 0.5 A 10 W SIP-7
