Name: StandexMeder Electronics SIL24-1A72-71L Relè Reed 24 V/DC 0.5 A 10 W SIP-7
Brand: StandexMeder Electronics
SKU: 3846244
Availability: BackOrder

Componente relè elettronico nero etichettato 'MEDER electronic SIL05-1A72-71' con quattro piedini metallici

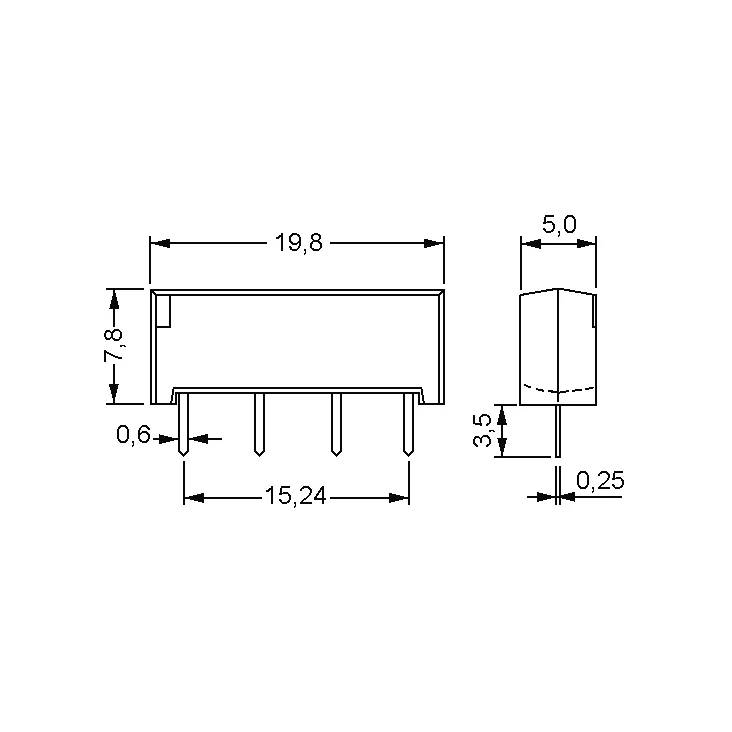

Disegno tecnico dimensionale di un componente elettronico rettangolare con quattro pin, mostrando viste laterali e frontali e misurazioni in millimetri, includendo 19,8, 7,8, 15,24, 5,0, 3,5, 0,25 e 0,6.

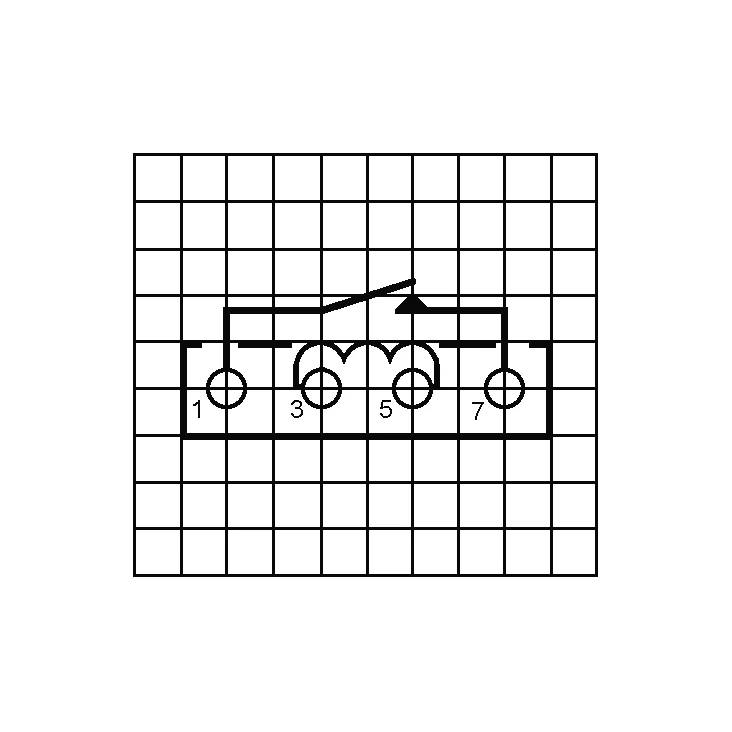

Schema elettrico semplice su una griglia che mostra quattro terminali o nodi numerati, 1, 3, 5 e 7, collegati da una linea con contatti di commutazione e una freccia.

1/3

Tipo prodotto

Relè Reed

Case

SIP-7

Collegamento

THT

Tensione nom.

24 V/DC

Tensione di commutazione max

200 V/DC

Scheda tecnica (PDF)

Codice produttore

Articolo n°:

Consegna entro Mar 10 Nov

1350 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Quantità minima ordinabile: 25

Multipli: 25

Totale (4,99 € / Pezzo)

4,99 €

IVA incl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè reed THT SIP SIL Standex Electronics serie SIL SIL SPST-no SIP/SIL07 24VDC 0,5 a 2.000 Ohm collegamento saldato

Doppio relè inLine-IC compatibile
fressato
Modello a densità di fluido
Elevata resistenza della bobina
Rilevamento della corrente di loop
Rigidità dielettrica (bobina/contatto): 1.500V
Ingombro ridotto rispetto al relè DIP/DIL
Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

Contatto: SPST-NA
Corrente di trasporto (contatto): 1 A.
Resistenza di contatto 100 mOhm
Resistenza bobina: Da 2000 Ohm
Potenza avvolgimento 290 mW
Tensione d'attuazione bobina: 16.8 V.
Bobina per tensione di caduta 3.6 V.
Tempo di risposta: 0,5 ms
Tempo di caduta: 0,1 ms
Resistenza di isolamento: 1 GOhm
Resistenza alle vibrazioni: 20 g
Temperatura di saldatura, max. 260°C / 5s
Modello bobina: Polarizzata|monostabile

Tipo prodotto: Relè Reed

Tipo: SIL24-1A72-71L

Case: SIP-7

Collegamento: THT

Tensione nom.: 24 V/DC

Tensione di commutazione max: 200 V/DC

Corrente di commut. max.: 0.5 A

Max. potenza di commutazione: 10 W

Lunghezza: 19.8 mm

Larghezza: 5.1 mm

Altezza: 7.8 mm

Dim.: (L x L x A) 19.8 x 5.1 x 7.8 mm

Compatibile RoHS: Sì

Temperatura di esercizio: Da -20 a 70 °C

Peso: 2.1 g
