StandexMeder Electronics SIL24-1A75-71L Relè Reed 24 V/DC 0.5 A 10 W SIP-7

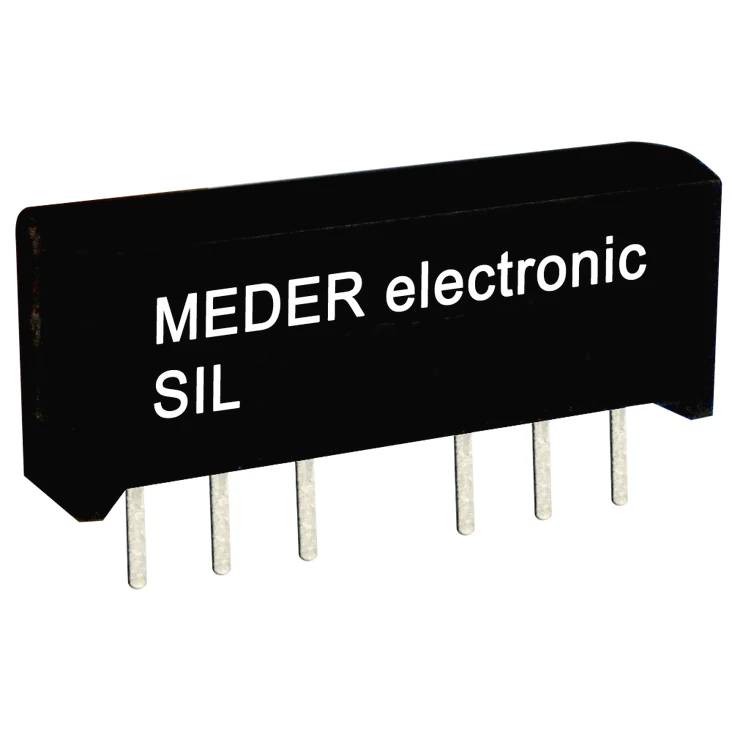

Modulo relé elettronico nero etichettato 'MEDER electronic SIL' con sei contatti metallici su sfondo bianco

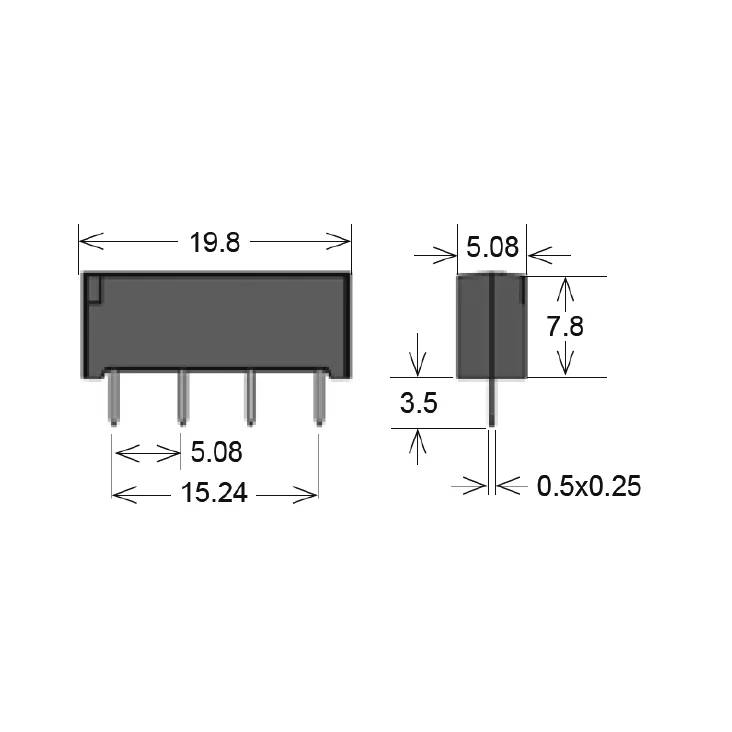

Disegno quotato di un package di componente elettronico a 4 pin, che mostra viste dall'alto e laterali con misure: larghezza 19,8 mm, passo 5,08 mm, altezza 7,8 mm, profondità del corpo 3,5 mm e piedini 0,5 x 0,25 mm.

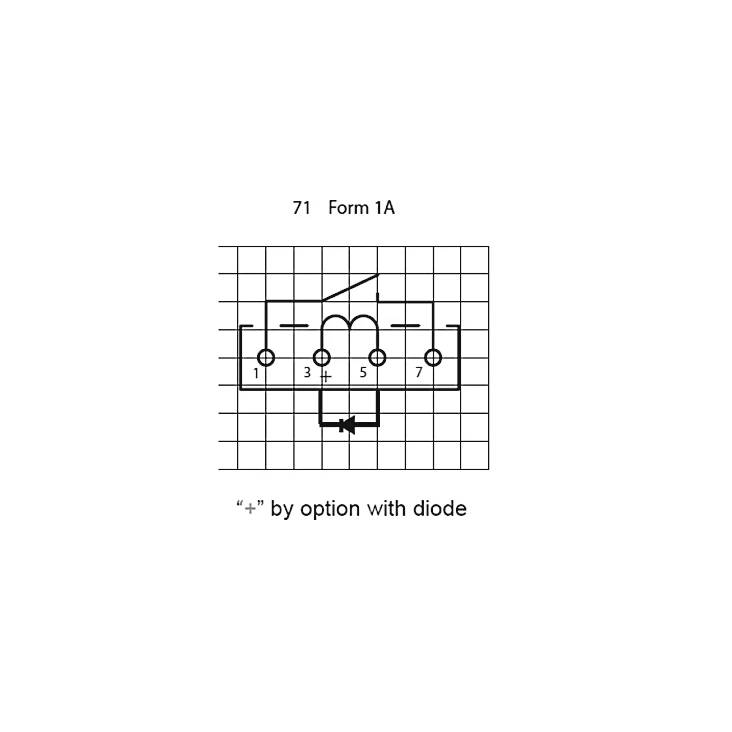

Schema elettrico etichettato '71 Modulo 1A' che mostra un circuito contatto/bobina con terminali 1, 3, 5 e 7 e un'opzione diodo contrassegnata '+'.
1/3
Tipo prodotto
Relè Reed
Case
SIP-7
Collegamento
THT
Tensione nom.
24 V/DC
Tensione di commutazione max
500 V/DC
Scheda tecnica (PDF)
Codice produttore
Articolo n°:
Consegna entro Mar 10 Nov
100 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Quantità minima ordinabile: 25
Multipli: 25
Totale (11,99 € / Pezzo)
11,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Relè reed THT SIP SIL Standex Electronics serie SIL SIL SPST-no SIP/SIL07 24VDC 0,5 a 2.000 Ohm collegamento saldato

  • Doppio relè inLine-IC compatibile
  • fressato
  • Modello a densità di fluido
  • Elevata resistenza della bobina
  • Testo tradotto automaticamente

Servizi e promozioni supplementari

Dati tecnici

  • Contatto: SPST-NA
  • Corrente di trasporto (contatto): 1 A.
  • Resistenza di contatto 200 mOhm
  • Resistenza bobina: Da 2000 Ohm
  • Potenza avvolgimento 290 mW
  • Tensione d'attuazione bobina: 16.8 V.
  • Bobina per tensione di caduta 3.6 V.
  • Tempo di risposta: 0,4 ms
  • Tempo di caduta: 0,05 ms
  • Resistenza di isolamento: 10 GOhm
  • Resistenza alle vibrazioni: 20 g
  • Temperatura di saldatura, max. 260°C / 5s
Tipo prodotto

Relè Reed

Tipo

SIL24-1A75-71L

Case

SIP-7

Collegamento

THT

Tensione nom.

24 V/DC

Tensione di commutazione max

500 V/DC

Corrente di commut. max.

0.5 A

Max. potenza di commutazione

10 W

Lunghezza

19.8 mm

Larghezza

5.1 mm

Altezza

7.8 mm

Dim.

(L x L x A) 19.8 x 5.1 x 7.8 mm

Compatibile RoHS

Sì

Temperatura di esercizio

-40- 100 °C

Peso

2.2 g

Documenti & Download

Scheda tecnica

Scheda tecnica 3846248 StandexMeder Electronics SIL24-1A75-71L Relè Reed 24 V/DC 0.5 A 10 W SIP-7

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3846248 StandexMeder Electronics SIL24-1A75-71L Relè Reed 24 V/DC 0.5 A 10 W SIP-7
