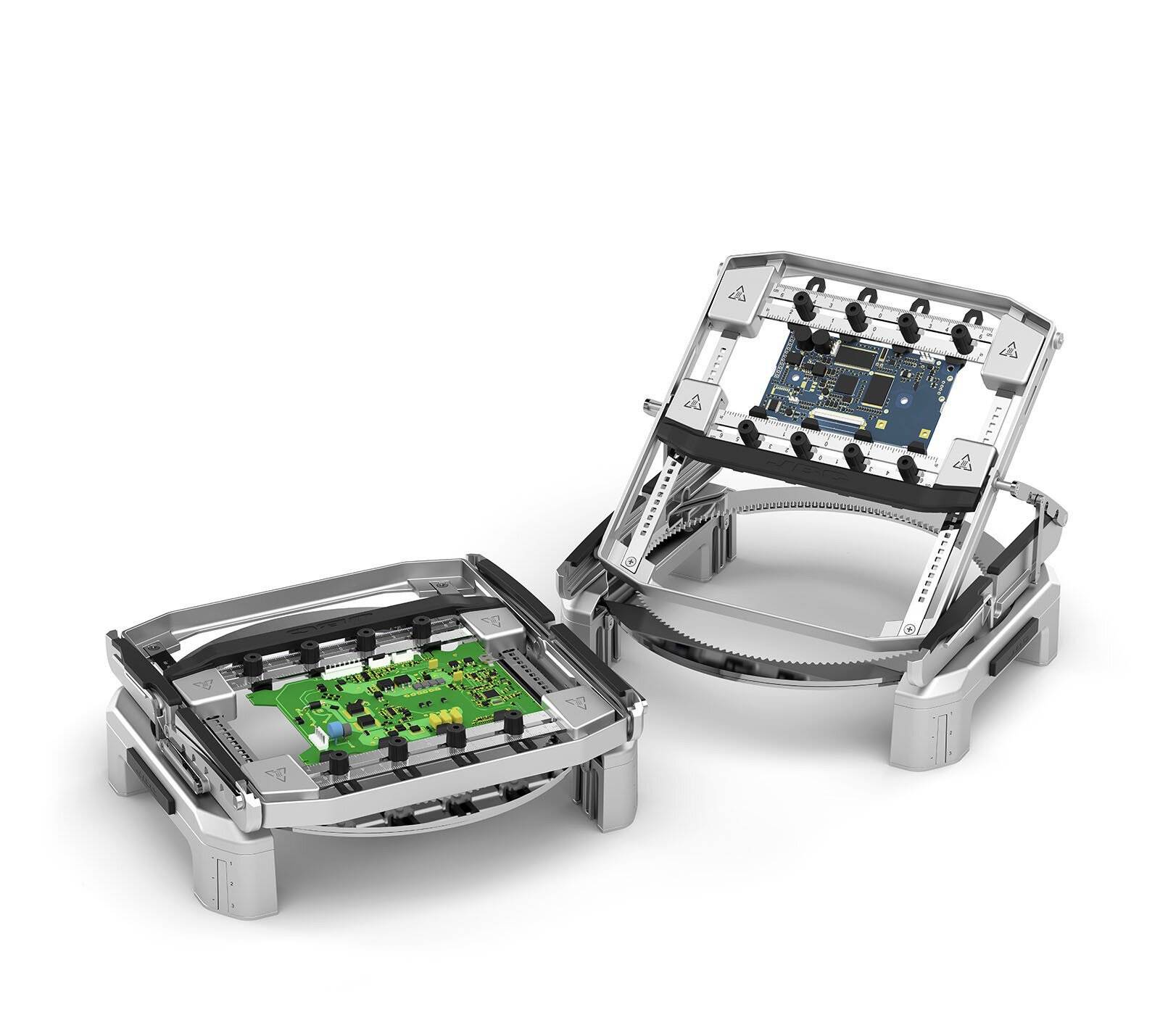

Supporto multiassiale per PCB PSS-A per PCB fino a 130 x 130 mm
Codice produttore
Articolo n°:
Larghezza
280 mm
Lunghezza
280 mm
Peso
2.7076 kg
Tipo
PSS-A
Dim.
(L x L) 280 mm x 280 mm
2 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 1000,00 € valore dell'ordine con questo fornitore
Numero
Totale
856,57 €
Consegna intracomunitaria (esente da IVA)
Spedizione gratuita
Solo 2 Pezzo(i) disponibili
Highlights & Dettagli
- • Posizione bassa: 267 x 259 x 75 mm
- • Posizione alta: 267 x 259 x 96 mm
- • Diametro max. Diametro (posizione ruotata): 300 mm
- • Dimensioni max. Dimensioni del PCB: 13 x 13
- • Spessore 6 mm
- • Supporto PCB: 235 x 245 x 80 mm
- • Imballaggio: 280 x 280 x 164 mm / 2,95 kg
Dati tecnici
- Larghezza
280 mm
- Lunghezza
280 mm
- Peso
2.7076 kg
- Tipo
PSS-A
- Dim.
(L x L) 280 mm x 280 mm
- UKCA
Non rilevante
Descrizione
Il supporto per PCB JBC PSS-A è stato sviluppato per il fissaggio e l'allineamento preciso di PCB fino a 130 x 130 mm. Grazie alle sue versatili opzioni di regolazione, facilita i processi di saldatura ripetibili, le riparazioni e i lavori di assemblaggio sui PCB.
Il supporto consente una rotazione orizzontale di 180° con quattro posizioni angolari regolabili di 25°, 35°, 45° e 55°. Inoltre, l'asse verticale può essere ruotato, consentendo di posizionare il PCB in modo flessibile a diverse angolazioni. Ciò facilita l'accesso a entrambi i lati del PCB per le operazioni di saldatura SMD e THT.
Per ottimizzare il coordinamento con il preriscaldatore JBC PHSE, il PSS-A è dotato di fessure allineate con precisione, in modo che la stessa area del PCB possa essere riscaldata in modo mirato. Il supporto offre due impostazioni di altezza di 75 mm e 96 mm, un diametro massimo di rotazione di 300 mm e un'area di supporto del PCB di 235 x 245 x 80 mm.
Grazie al suo design stabile e alla flessibilità di regolazione, il supporto per PCB JBC PSS-A è ideale per lavori di saldatura precisi, assemblaggio di componenti e riparazioni elettroniche, soprattutto per processi ripetitivi con posizionamento costante del PCB.
Il supporto consente una rotazione orizzontale di 180° con quattro posizioni angolari regolabili di 25°, 35°, 45° e 55°. Inoltre, l'asse verticale può essere ruotato, consentendo di posizionare il PCB in modo flessibile a diverse angolazioni. Ciò facilita l'accesso a entrambi i lati del PCB per le operazioni di saldatura SMD e THT.
Per ottimizzare il coordinamento con il preriscaldatore JBC PHSE, il PSS-A è dotato di fessure allineate con precisione, in modo che la stessa area del PCB possa essere riscaldata in modo mirato. Il supporto offre due impostazioni di altezza di 75 mm e 96 mm, un diametro massimo di rotazione di 300 mm e un'area di supporto del PCB di 235 x 245 x 80 mm.
Grazie al suo design stabile e alla flessibilità di regolazione, il supporto per PCB JBC PSS-A è ideale per lavori di saldatura precisi, assemblaggio di componenti e riparazioni elettroniche, soprattutto per processi ripetitivi con posizionamento costante del PCB.
Versione
- Incl. batteria: No
- Conforme alle ESD: No
