Acquista SVS Nachrichtentechnik CX-12 R Modulo ricevitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC da Conrad

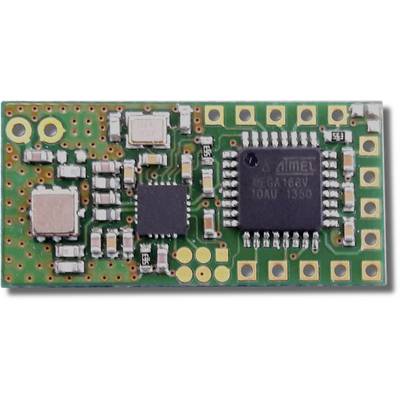

Scheda microcontrollore con vari componenti elettronici e circuiti integrati su una piastra di circuito stampato verde.

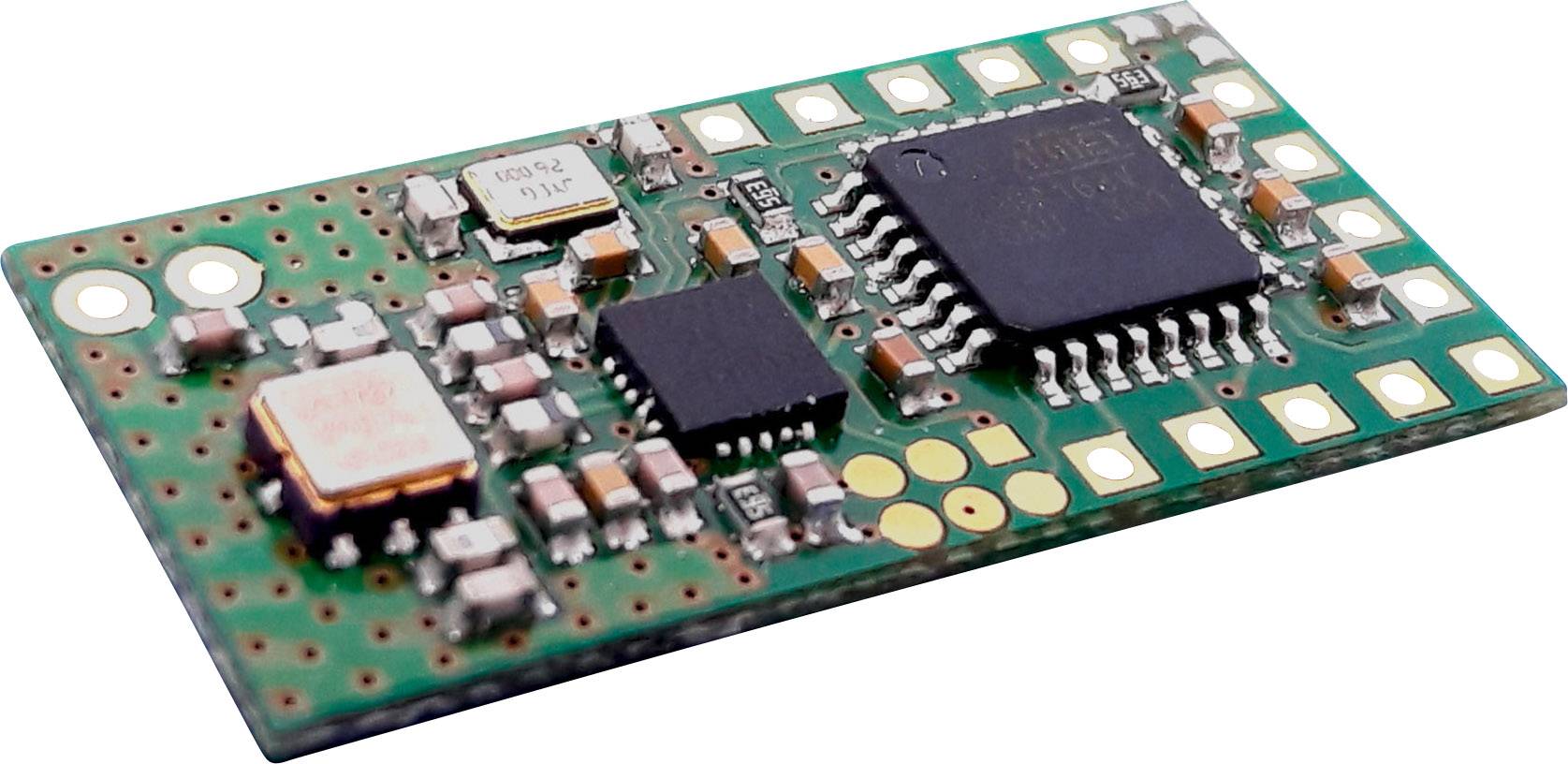

Un chip verde con più circuiti integrati e componenti elettroniche sulla scheda. Adatto per applicazioni tecniche.

1/2

Consegna entro Mer. 23 Set.

155 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (27,86 € / Pezzo)

27,86 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modulo di ricezione e analisi multifunzione 434 MHz CX-12 R

Portata fino a 1000 m
2 frequenze regolabili
Stato dell'alimentazione e RSSI trasferibili al trasmettitore

Dati tecnici

Capacità di programmazione: fino a 60 codici di trasmissione.

Tipo prodotto: Modulo ricevitore

Tipo: CX-12 R

Tensione di esercizio: 2 V/DC
3.6 V/DC

Dim.: (L x L x A) 31.4 x 15.2 x 3 mm

Altezza: 3 mm

Lunghezza: 31.4 mm

Larghezza: 15.2 mm

Modello: Componente sfuso

: 1000 m

Frequenza di trasmissione: 433,62 und 434,22 MHz

Assorbimento di corrente: Funzionamento continuo circa 19 mA

Tensione d'esercizio: 2 - 3.6 V/DC

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 192443 SVS Nachrichtentechnik CX-12 R Modulo ricevitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC

Descrizione

Questo modulo analizza i dati ricevuti del trasmettitore CX-12 t o del trasmettitore manuale SHT-12 C4. Le informazioni vengono fornite come parola a 4 Bit per ulteriori usi. Fintanto che dati validi vengono ricevuti, le uscite corrispondenti restano attive e verranno spente subito solo alla ricezione del segnale di spegnimento. Un'uscita analogica rappresenta il valore ricevuto dal trasmettitore. Ogni pacchetto dati ricevuto viene confermato al trasmettitore con le informazioni aggiuntive, come RSSI e stato di alimentazione. Frequenze selezionabili (433,62 e 434,22 MHz) insieme a un protocollo di trasmissione speciale consentono un funzionamento privo di disturbi. Portate possibili fino a 1000 m a seconda della località.

Versione

Trasmissione di 4 stati digitali e 1 valore analogico
Serie di pin a 2, 4, 5 e 5 poli, passo 2,54 mm
Ingressi: 1x analogico: Ad es. Per una tensione di alimentazione ridotta 1x digitale: Impostazione della frequenza 1x digitale: Impostazione della modalità di risparmio energetico 1x digitale: Selezione delle modalità di apprendimento e cancellazione
Uscite: 4x digitali: Da D1 a D4 CMOS 3,3V high attivo 2x digitale: Ad es. Per il controllo di LED´s 1x digitale: Azionamento di un disco piezoelettrico 1x analogico: Segnale PWM filtrato dell'empf. Valore analogico
2 frequenze regolabili
Trasmissione del segnale sicura e a bassa interferenza
Sistema radio con risposta
Funzioni di controllo: 4 ingressi digitali + 1 ingresso analogico
Assorbimento di corrente: Standby 18,2 mA (temporizzato 1,4 mA) a 3,3V
Intervallo di temperatura: da -20°C fino a +65°C
