Acquista SVS Nachrichtentechnik CX-12 T Modulo trasmettitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC da Conrad

Scheda elettronica con microchip e vari altri componenti elettronici, montata su un supporto verde.

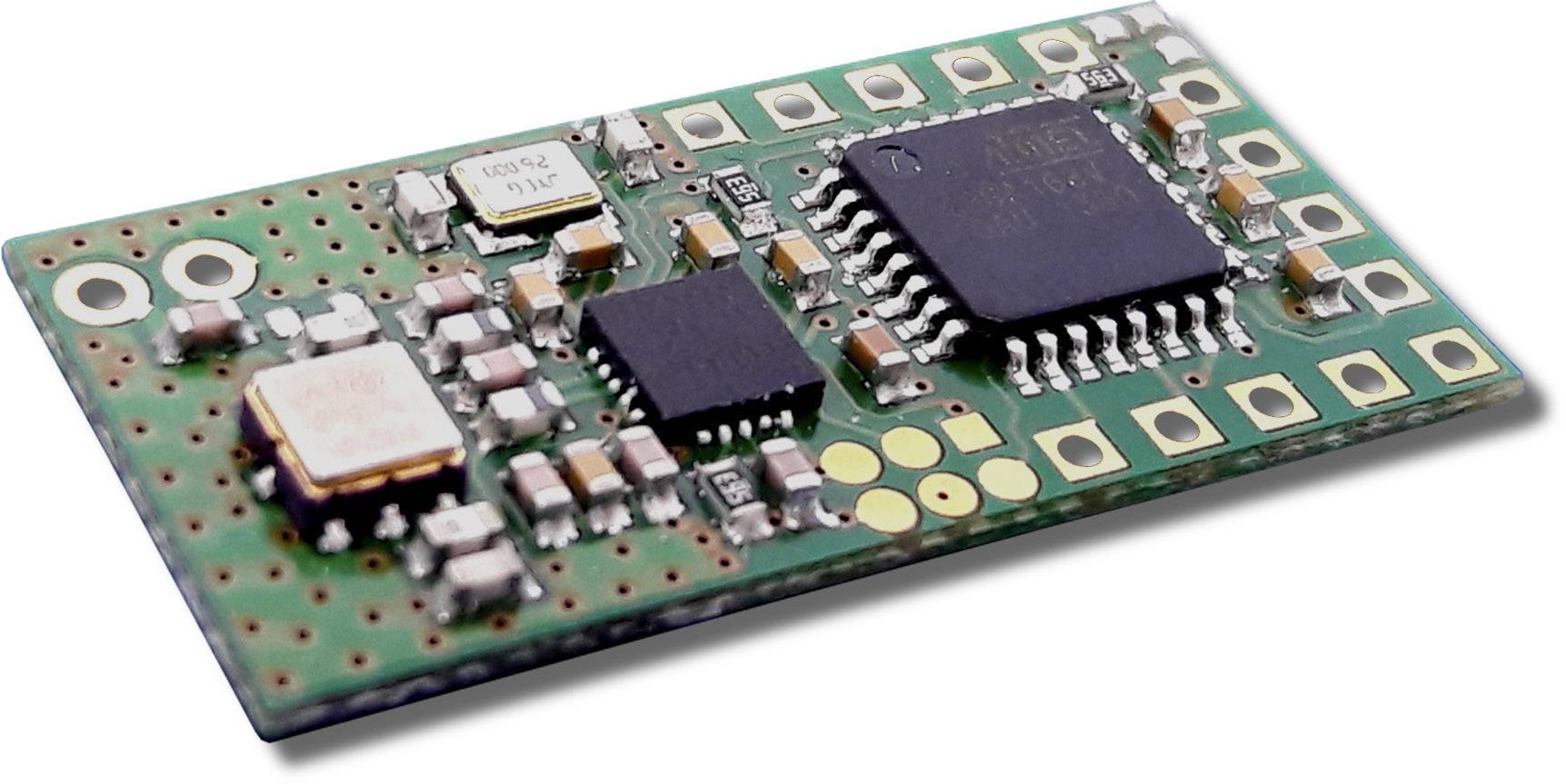

Un microcontrollore su una scheda elettronica con diversi piccoli componenti elettronici, tra cui chip e condensatori.

1/2

Consegna entro Mer. 23 Set.

100 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (27,86 € / Pezzo)

27,86 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Modulo di trasmissione multifunzione 434 MHz CX-12 T

Portata fino a 1000 m
2 frequenze regolabili
Trasmissione del segnale priva di interferenze

Dati tecnici

Tipo prodotto: Modulo trasmettitore

Tipo: CX-12 T

Tensione di esercizio: 2 V/DC
3.6 V/DC

Dim.: (L x L x A) 31.4 x 15.2 x 3 mm

Altezza: 3 mm

Lunghezza: 31.4 mm

Larghezza: 15.2 mm

Modello: Componente sfuso

: 1000 m

Frequenza di trasmissione: 433,62 und 434,22 MHz

Assorbimento di corrente: 6 mA

Tensione d'esercizio: 2 - 3.6 V/DC

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 192431 SVS Nachrichtentechnik CX-12 T Modulo trasmettitore Raggio di azione Max. (campo libero): 1000 m 2 V/DC, 3.6 V/DC

Descrizione

Il modulo di trasmissione è adatto al trasferimento di 4 informazioni di commutazione e un valore di tensione. Quando almeno un ingresso digitale è attivo, il modulo invia le informazioni. In caso di corretta risposta del ricevitore compatibile la trasmissione viene ripetuta 3x/s. La disattivazione di un ingresso digitale causa la trasmissione di un segnale di spegnimento al ricevitore, che poi spegne l'uscita corrispondente. Se non arriva alcuna risposta, questa verrà inviata per 3 secondi in continuo, per la reazione di eventuali ricevitori sincronizzati. Per collegare i LED, i dischi Piezo ecc. sono disponibili ulteriori ingressi e uscite. Frequenze selezionabili (433,62 e 434,22 MHz) insieme a un protocollo di trasmissione speciale consentono un funzionamento privo di disturbi. Portate possibili fino a 1000 m a seconda della località.

Versione

Trasmissione di 4 stati digitali e 1 valore analogico
Serie di pin a 2, 4, 5 e 5 poli, passo 2,54 mm
Ingressi: 1x digitale: Impostazione di frequenza 4x digitale: Da D1 a D4 (p. es. Velocità di clock) 1x analogico: Valore di tensione
Uscite: 2x digitali: Ad es. Per l'azionamento di LED´s 1x digitali: Controllo di un disco piezoelettrico 1x digitale:
Controllo di un supporto di alimentazione 1x analogico: Segnale PWM filtrato del ricevitore RSSI
2 frequenze regolabili
Trasmissione del segnale sicura e a bassa interferenza
Sistema radio con risposta
Funzioni di controllo: 4 ingressi digitali + 1 ingresso analogico
Assorbimento di corrente: Invio: 6,5 mA / standby: 0,1 UA
Intervallo di temperatura: da -20°C fino a +65°C
