SVS Nachrichtentechnik SHR-12 K4 4 canali Ricevitore senza fili Raggio di azione Max. (campo libero): 750 m

Il ricevitore radio SHR-12 K4 valuta ogni segnale radio dei trasmettitori corrispondenti della serie radio SH-12 e può attivare e/o disattivare uno o più dei 4 contatti di commutazione privi di potenziale.

Per implementare il comando di un trasmettitore, questo deve essere programmato in precedenza. L'apprendimento di un trasmettitore avviene facilmente tramite un pulsante. A seconda delle esigenze, è possibile programmare fino a 60 trasmettitori con tutti i tasti o singoli tasti del trasmettitore.

L'assegnazione della funzione che i tasti del trasmettitore o il comando di trasmissione devono effettuare avviene tramite un campo di selezione. Con l'aiuto di interruttori DIP, tutte le impostazioni possono essere eseguite comodamente durante il montaggio in loco. Per il collegamento sono disponibili contatti NA e NC. I LED forniscono informazioni sulla funzione e sul comportamento di trasmissione e indicano lo stato dell'alimentazione di tensione del trasmettitore e del ricevitore radio.

L'ampio numero di funzioni e possibilità di regolazione del ricevitore multifunzione a 4 canali SHR-12 K4 consente l'utilizzo nelle più svariate applicazioni. A tale scopo è possibile impostare diverse funzioni relè per ogni uscita.

Funzionamento a pulsante: L'ingresso e l'uscita si comportano in modo identico. L'uscita è attiva solo fino a quando NON VIENE inviato IL SEGNALE ON.

Funzionamento timer: Dopo un comando ON, l'uscita rimane attiva per il tempo impostato e poi si abbassa automaticamente. L'intervallo di tempo regolabile del timer è compreso tra 0,1 s e 60 min. I comandi off vengono ancora implementati.

Modalità di commutazione: Dopo un comando ON, l'uscita rimane attiva in modo permanente fino a quando un comando OFF non disattiva nuovamente l'uscita.

Modalità toggle: Un comando attiva l'uscita in modo permanente. Lo stesso comando disattiva l'uscita in modo permanente, ecc.

La mappatura segnale/funzione consente anche la combinazione delle diverse funzioni relè e interblocchi. Indipendentemente dalla funzione selezionata, i relè possono essere comandati anche con fili, ad esempio tramite pulsanti esterni, interruttori a codice o a chiave.

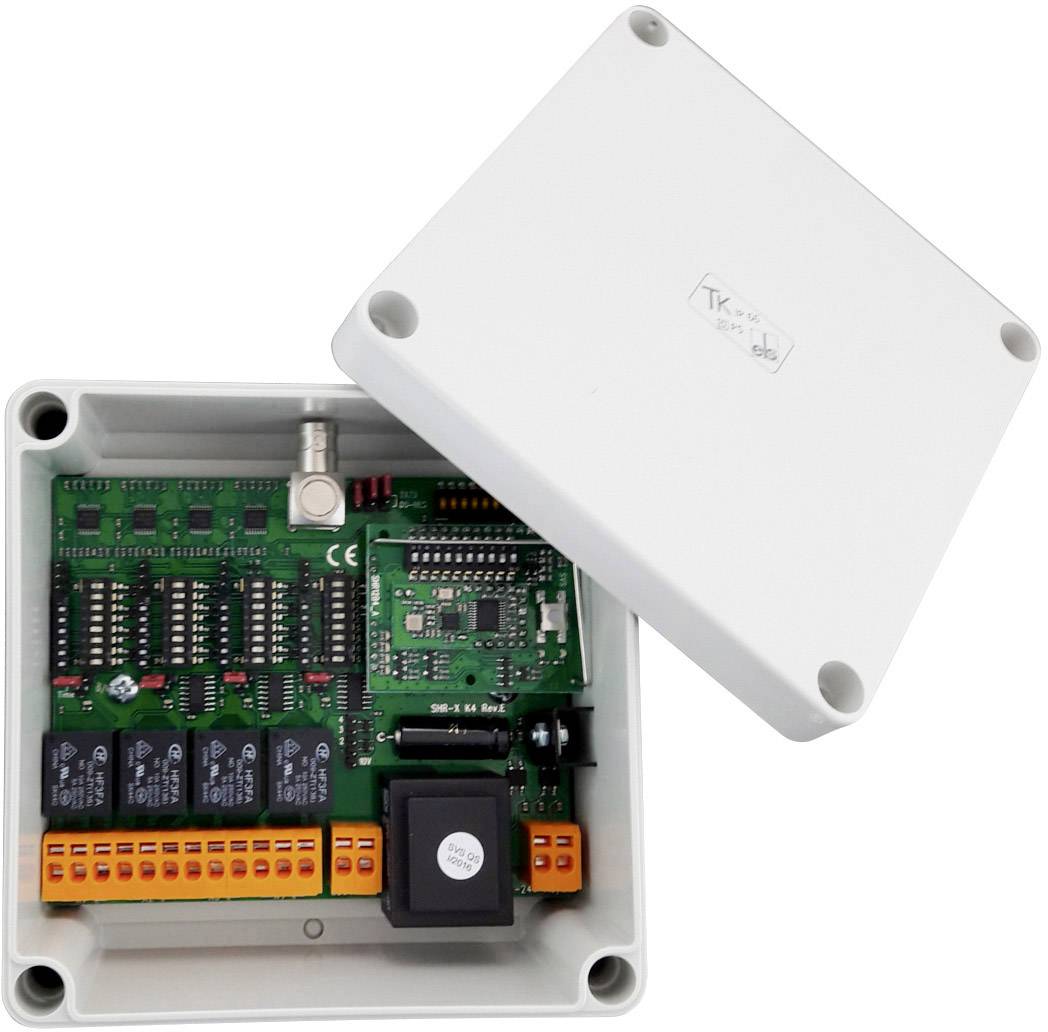

SHR-12 K4 viene fornito completo di alloggiamento IP65 e antenna ad arco integrata. Se si desidera collegare una portata molto ampia, il ricevitore multifunzione può essere integrato o montato a posteriori con l'antenna multifunzione (nr. 115142).

I ricevitori radio della serie SH-12 funzionano a un livello estremamente basso di interferenze grazie alle loro caratteristiche di trasmissione particolari. Con la trasmissione radio senza interferenze con tempi di reazione estremamente brevi è possibile ottenere una portata superiore a 1000 m.

Per forti interferenze a banda stretta o per l'utilizzo di più sistemi radio paralleli, è possibile impostare la frequenza di lavoro per le esigenze individuali. La serie radio SH-12 può essere utilizzata sia unidirezionale che bidirezionale. Durante la comunicazione bidirezionale, il trasmettitore regola automaticamente il suo comportamento di trasmissione in base alla qualità della linea radio.

Testo tradotto automaticamente.
