Acquista Takamisawa FTR-F1 CD 024 Relè per PCB 24 V/DC 5 A 2 scambi 1 pz. da Conrad

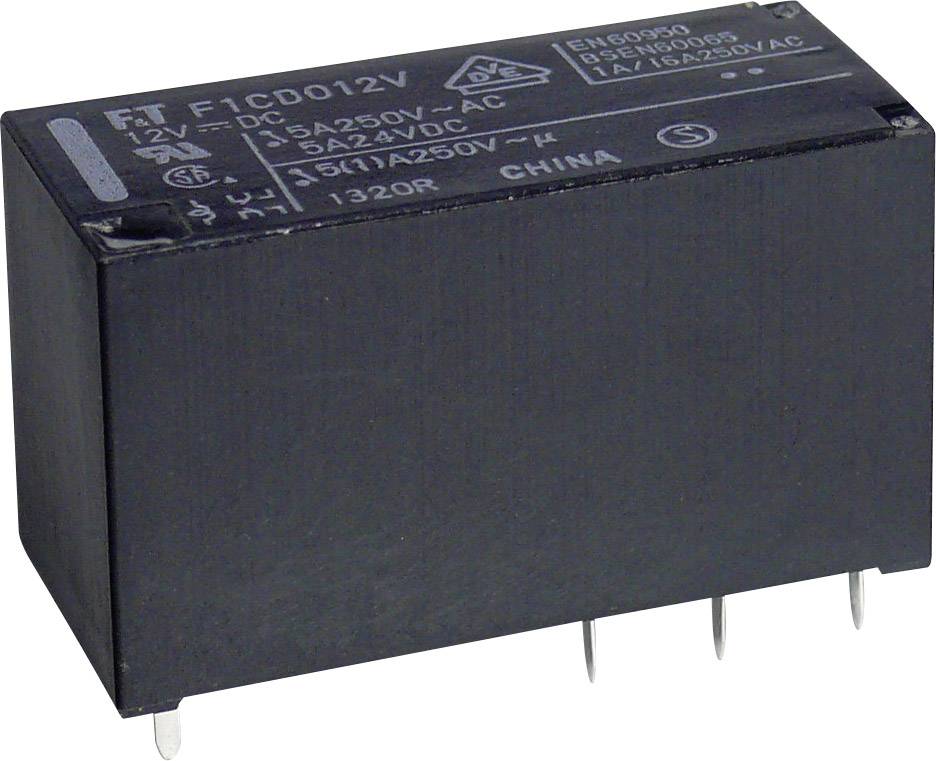

Relè elettronico nero con numero di modello 'F1CD012V', specifiche di tensione 12V-DC e 5A/250V-AC, con quattro pin.

Immagine simile

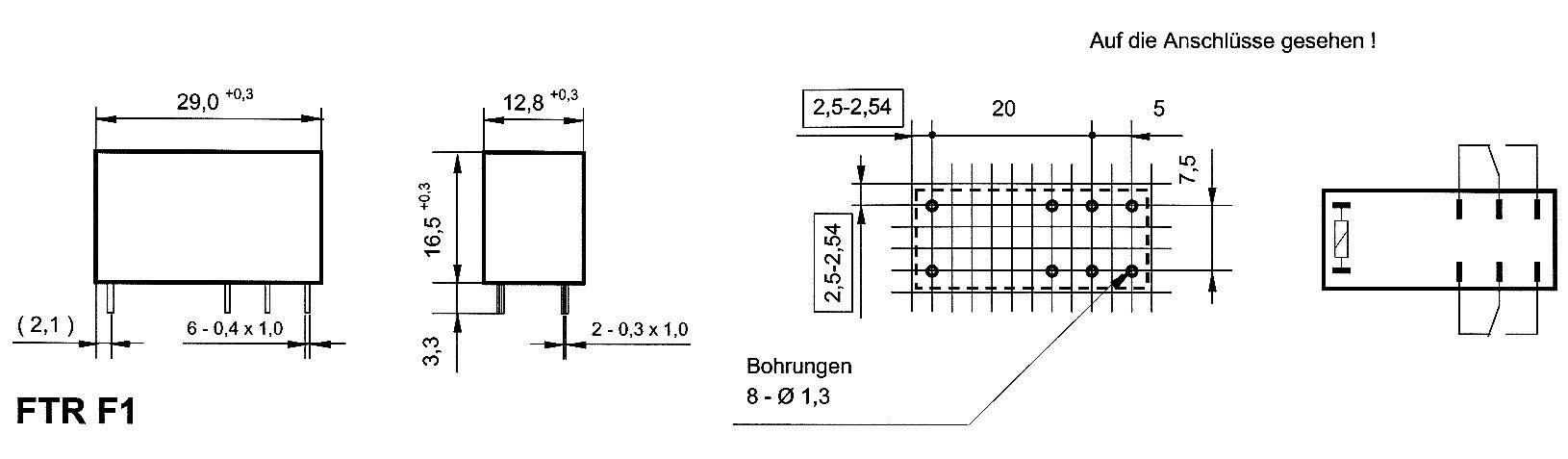

'FTR F1' Involucro relè: Disegno tecnico con dimensioni. Larghezza 29 mm, altezza 16,5 mm, profondità 12,8 mm. Dettagli di connessione e posizioni dei fori mostrati.

1/2

Immagine simile

Tipo prodotto

Relè per PCB

Tensione nominale bobina

24 V/DC

Modalità di controllo

monostabile, 1 bobina

Tipo contatto

2 scambi

Tensione di commutazione max

300 V/DC

400 V/AC

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

198 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1,47 € / Pezzo)

1,47 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Relè di potenza miniatura serie FTR-F1

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Relè per PCB

Tipo: FTR-F1 CD 024

Tensione nominale bobina: 24 V/DC

Tensione di innesco (min.): 18 V/DC

Modalità di controllo: monostabile, 1 bobina

Resistenza (bobina): 1440 Ω

Tipo contatto: 2 scambi

Materiale di contatto: Lega di argento placcato oro

Tensione di commutazione max: 300 V/DC
400 V/AC

Corrente di commut. max.: 5 A

Max. potenza di commutazione: 120 W
1250 VA

Aria/distanza di dispersione (bobina/contatti): 8 mm

Collegamento: Pin a saldare

Tempo di risposta: 15 ms

Tempo di caduta: 5 ms

Durata elettrica: 1 x 10⁵ commutazioni

Durata meccanica: ≥ 20 x 10⁶ cicli di commutazione

Min. temperatura: -40 °C

Temperatura max.: +75 °C

Lunghezza: 29 mm

Larghezza: 16.5 mm

Altezza: 16.5 mm

Dim.: (L x L x A) 29 x 16.5 x 16.5 mm

Contenuto: 1 pz.

Compatibile RoHS: Sì

: 400 mW

Tempo di risposta: ≤ 15 ms

Resistenza isolamento: (500 V/DC) ≥ 1000 MΩ

Tensione nominale: 24 V/DC

Tensione di verifica: (1 min) 5000 V/AC

Potenza di commutazione: 125 VA

Tensione di commutazione: 250 V/AC/ 24 V/DC

Corrente di commutazione: 5 A

Intervallo tensione: 18 - 44,4 V/DC

Tipo: FTR-F1 CD 024

Temperatura ambiente: -40 - +75 °C

Resistenza di passaggio: (a 1 A/6 V/DC) nuovo100 mΩ

Documenti & Download

Scheda tecnica

Scheda tecnica 503012 Takamisawa FTR-F1 CD 024 Relè per PCB 24 V/DC 5 A 2 scambi 1 pz.
