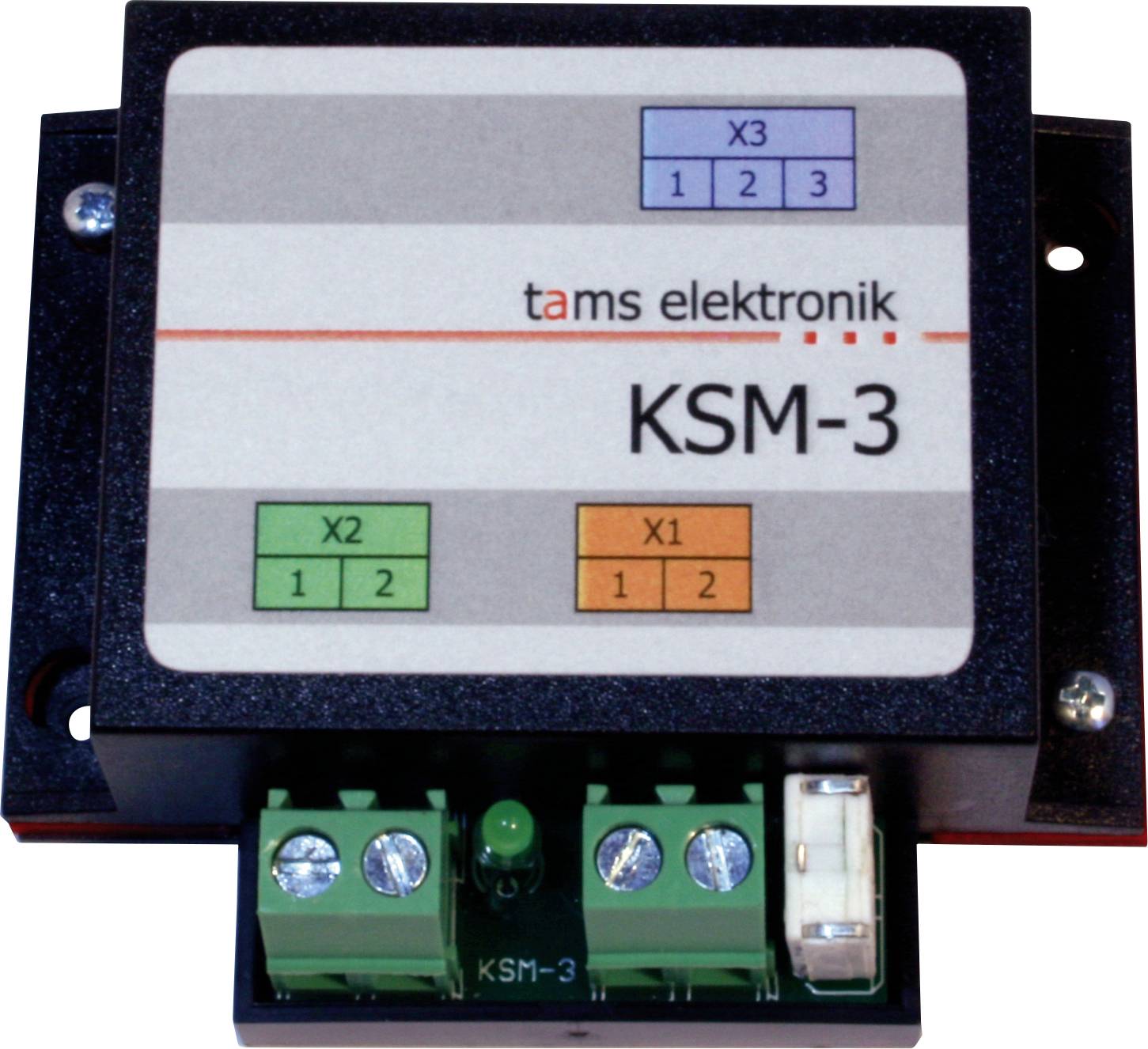

Foto di un modulo elettronico tams elektronik KSM-3 con connettori etichettati X1, X2 e X3 e viti terminali.

Consegna entro Lun. 5 Ott.

10 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (47,53 € / Pezzo)

47,53 €

IVA escl.

Solo 10 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

TAMS Elektronik KSM-3 | modulo per inversione di loop per impianti digitali

Con controllo del deviatoio integrato.
Basso cortocircuito.
Per veicoli fino a 8 A.

Dati tecnici

Formati digitali: Tutti
Uscite binario:
– 2 per il collegamento dei binari all'interno del tornante
– 2 per il collegamento dei binari all'esterno del tornante
Uscita deviatoio:
– Collegamento di un deviatoio opzionale
- Numero: 1
- Per il collegamento diretto di un deviatoio con azionamento a doppia bobina
Corrente massima: 1 A
Alimentazione di tensione: Tramite le guide
Max. Corrente di tutti i veicoli nel tornante: 8 A.
Dimensioni scheda: 48 x 52 mm
Dimensioni contenitore incluso: 70 x 60 x 25 mm

Tipo prodotto: Modulo per anello di ritorno

Formato digitale: Universale

Tipo modello: Accessorio

Lunghezza: 70 mm

Larghezza: 60 mm

Altezza: 25 mm

Dim.: (L x L x A) 70 x 60 x 25 mm

Classe di età: da 15 anni

UKCA: Sì

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3775671 TAMS Elektronik 49-01137-01 KSM-3 Modulo per anello di ritorno Accessorio

Descrizione

Principio di funzionamento:
Il modulo per cappio di ritorno KSM-3 cambia la polarità nel giro di pochi millisecondi, quando rileva la caduta di tensione sul passaggio al corto circuito all'ingresso o all'uscita di un treno. Il KSM-3 reagisce già prima della caduta di tensione effettiva a seguito del cortocircuito. Per garantire la regolazione precisa della sensibilità ai cortocircuiti, un LED sulla scheda indica l'impostazione ottimale.

Collegamento del deviatoio (optinal):
Il deviatoio può essere collegato al KSM-3 e viene quindi commutato automaticamente per l'uscita del treno dal tornante. Il deviatoio può essere posizionato anche a mano o con l'aiuto di circuiti esterni. In questo modo è possibile specificare una direzione di marcia all'interno del tornante prima di entrare in marcia.
Tipi di deviatoi adatti: Morbidi con azionamento a doppia bobina o deviatoi motorizzati. Per il collegamento di deviatoi motorizzati è necessario un adattatore AMW plus aggiuntivo.

Altre caratteristiche:
- Adatto per piattaforma girevole.
– max. Numero di locomotive nel tornante: Nessun limite
min. Lunghezza del tornante: 1 lunghezza di trazione
Corrente max. di tutti i veicoli all'interno del modulo tornante: 8 A
- Integrazione nel sistema di controllo dell'impianto: Possibilità di collegamento di rivelatori di binario o rivelatori RailCom all'interno del tornante
