Acquista TDE Instruments Digalox DPM72-MPN+-RS485 Strumento di misura digitale da pannello da Conrad

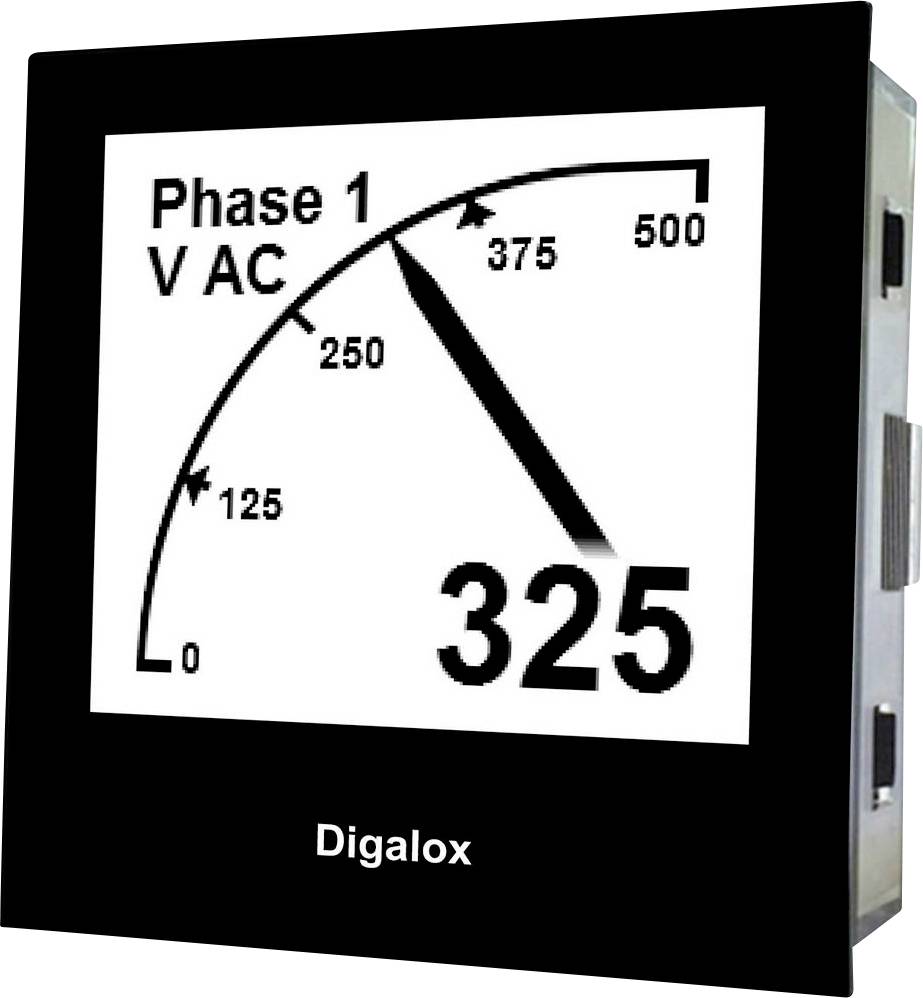

Dispositivo di visualizzazione digitale che mostra la tensione AC, Fase 1, con un valore di 325 Volt. La scala va da 0 a 500 Volt.

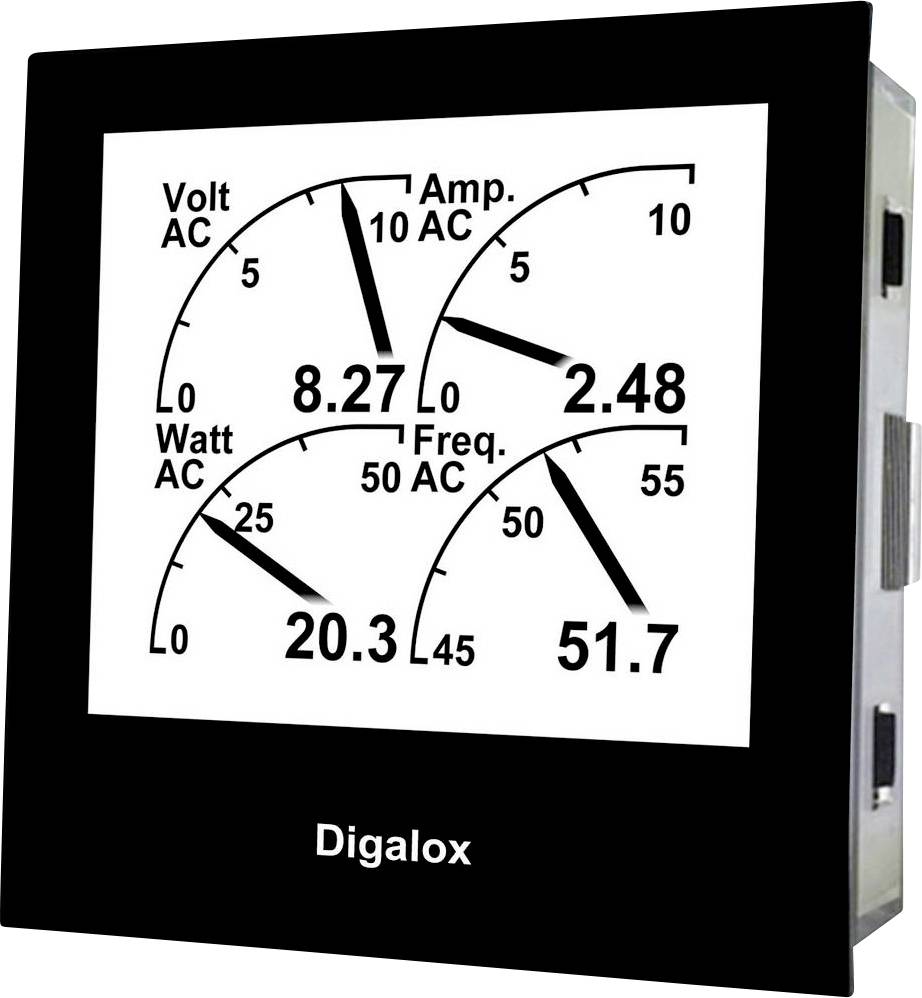

Display digitale con quattro scale mostra i valori: Tensione 8,27 V, Corrente 2,48 A, Potenza 20,3 W, Frequenza 51,7 Hz.

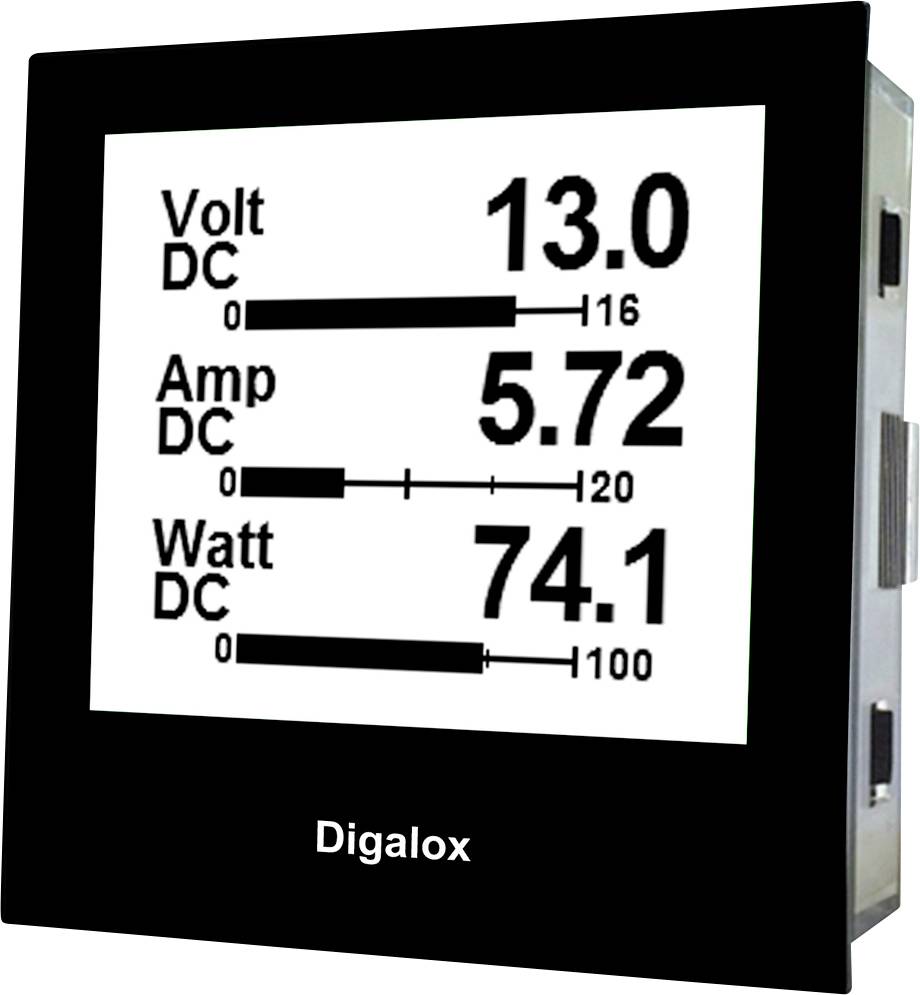

Uno schermo digitale mostra i valori di tensione, corrente e potenza: 'Volt DC 13.0', 'Amp DC 5.72', 'Watt DC 74.1'.

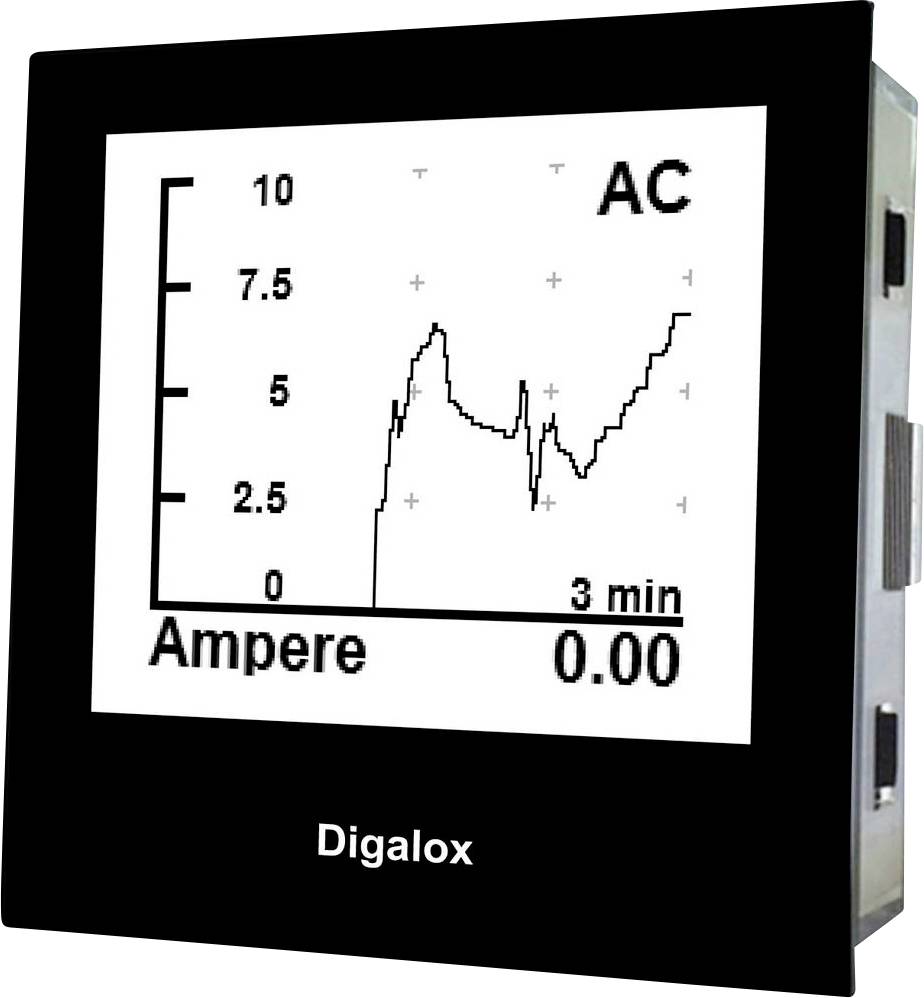

Display nero con un diagramma che mostra l'intensità di corrente (Ampere) su un periodo di 3 minuti, contrassegnato con 'AC'. Produttore: Digalox.

1/4

Scheda tecnica (PDF)

Consegna entro Mer. 9 Set.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (139,34 € / Pezzo)

139,34 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

1 ingresso di misurazione ±500 V CA/CC, 10 - 500 Hz
1 ingresso di misurazione ±333 mV AC/DC per resistenza secondaria, 10 - 500 Hz
Display grafico LCD 16 livelli di grigio 192 × 160 pixel
Retroilluminazione RGB
Grafica indicatore e display digitale
Multi-indicatore fino a 4 parametri
Deviazione ed etichetta della scala adattabili
Registrazione dei valori di misurazione per un periodo fino a 14 giorni
Uscite di allarme con soglie adattabili, isolate galvanicamente
Allarme con illuminazione colorata individuale
Immagine di avvio personalizzabile dal cliente
Diversi design di visualizzazione disponibili, ad es. tachimetro, grafico a barra, visualizzazione dell'andamento
Trasferimento dei dati in tempo reale
Funzione bimetallica (calcolo della media)
Interfaccia Modbus RS485
ALIMENTAZIONE 12-24V AC/DC
Precisione di misurazione 1% true RMS
Software PC per la configurazione individuale e la registrazione dei dati di misurazione incluso
Contatore ore di esercizio
Contatore amperora
Contatore di energia
Testo tradotto automaticamente

Dati tecnici

Tipo prodotto: Strumento di misura digitale da pannello

Funzioni: Contatore ore di esercizio
Frequenza
Consumo di energia
Potenza
Velocità
Tensione AC
Tensione DC
Corrente
Corrente AC
Corrente DC
cos phi
Mostra di più

Campo di misura (min.): -500 V
10 Hz

Tipo: Digalox DPM72-MPN+-RS485

Range misurazione (max.): 500 V
1000 Hz

Tecnologia del display: LCD

: IP65 (frontale)

Larghezza di incasso: 68 mm

Display (Counts): 9999

Altezza installazione: 68 mm

Tensione di esercizio: 12 V DC/AC
24 V DC/AC

Dim.: (L x L x A) 59 x 72 x 72 mm

Peso: 149 g

Voltaggio Max.: 24 V DC/AC

Voltaggio operativo Min.: 12 V DC/AC

Illuminazione display: RGB
blu
verde
rosso
bianco

Caratteristiche: Scala doppia
Indicatore per valori multipli

Profondità di montaggio: 56 mm

Colore: Nero

Larghezza: 72 mm

Altezza: 72 mm

Lunghezza: 59 mm

Larghezza telaio: 7.2 cm

Altezza telaio: 7.2 cm

Interfacce: 1 x RS 485 Modbus RTU

Interfacce: RS-485

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Display (Counts)

Larghezza di incasso

Range misurazione (max.)

Tecnologia del display

Campo di misura (min.)

Tipo prodotto

Funzioni

Altezza installazione

TDE Instruments Digalox DPM72-MPN+-RS485 Strumento di misura digitale da pannello

Articolo n°:2352380

Questo articolo

9999

68 mm

500 V1000 Hz

LCD

-500 V10 Hz

Strumento di misura digitale da pannello

Contatore ore di esercizioFrequenzaConsumo di energiaPotenzaVelocitàTensione ACTensione DCCorrenteCorrente ACCorrente DCcos phi

68 mm

TDE Instruments DPM72-MPN Strumento di misura digitale da pannello Tensione AC: 0 - 500 V Corrente: +-60 mV Frequenza: 10 - 500 Hz

Articolo n°:1402012

9999

68 mm

500 V1000 Hz0.06 V

LCD

-500 V10 Hz-0.06 V

Strumento di misura digitale da pannello

FrequenzaPotenzaVelocitàTensione ACTensione DCCorrenteCorrente ACCorrente DCcos phi

68 mm

TDE Instruments Digalox DPM72-MP Strumento di misura digitale da pannello

Articolo n°:1599150

9999

68 mm

500 V10 A1000 Hz

LCD

-500 V-10 A10 Hz

Strumento di misura digitale da pannello

FrequenzaPotenzaVelocitàTensione ACTensione DCCorrenteCorrente ACCorrente DCcos phi

68 mm

TDE Instruments Digalox DPM72-MPPV-RS485-DIN Strumento di misura digitale da guida DIN

Articolo n°:2352373

30 V10 V5 V

-30 V0 V2 V

Strumento di misura digitale da guida DIN

Tensione DC

TDE Instruments Digalox DPM72-MPPV-RS485 Display di processo

Articolo n°:2352374

9999

68 mm

30 V10 V5 V

LCD

-30 V0 V2 V

Display di processo

Tensione DC

68 mm

TDE Instruments Digalox DPM72-MPPA-RS485-DIN Strumento di misura digitale da guida DIN

Articolo n°:2352375

20 mA

0 mA4 mA

Strumento di misura digitale da guida DIN

Corrente DCCorrente

TDE Instruments Digalox DPM72-MPPA-RS485 Display di processo

Articolo n°:2352376

9999

68 mm

30 V10 V5 V20 mA

LCD

-30 V0 V2 V0 mA4 mA

Display di processo

Tensione DCCorrente DCCorrente

68 mm

TDE Instruments Digalox DPM72-MPP-RS485-DIN Strumento di misura digitale da guida DIN

Articolo n°:2352377

30 V10 V5 V20 mA

-30 V0 V2 V0 mA4 mA

Strumento di misura digitale da guida DIN

Tensione DCCorrente DCCorrente

TDE Instruments Digalox DPM72-MPP-RS485 Display di processo

Articolo n°:2352378

9999

68 mm

20 mA

LCD

0 mA4 mA

Display di processo

Corrente DCCorrente

68 mm

TDE Instruments Digalox DPM72-MPN+-RS485-DIN Strumento di misura digitale da guida DIN

Articolo n°:2352379

500 V1000 Hz

-500 V10 Hz

Strumento di misura digitale da guida DIN

FrequenzaPotenzaVelocitàTensione ACTensione DCCorrenteCorrente ACCorrente DCcos phi

Documenti & Download

Scheda tecnica

Scheda tecnica 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 Strumento di misura digitale da pannello

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 Strumento di misura digitale da pannello

Descrizione

Innovativo, individuale e multifunzionale: Gli strumenti di misura DPM72-MP+ e DPM72-MPN+ per le dimensioni elettriche sono caratterizzati da numerose funzioni e possibilità di configurazione. Adatto per la misurazione di tutti i tipi di misurazione (volt AC/DC, corrente AC/DC, frequenza, potenza, Cosinus phi), Gli strumenti di misura sono dotati di numerose funzioni. La configurazione individuale dei dispositivi e la trasmissione in tempo reale di tutti i valori misurati sono garantite dall'interfaccia Modbus. In questo modo gli strumenti di misura DPM72 sono versatili e consentono un'ampia gamma di applicazioni per applicazioni industriali. Gli strumenti di misura multifunzionali sono particolarmente richiesti nel campo del monitoraggio dei dati di macchine e di funzionamento e sono adatti per la modernizzazione di impianti ormai superati, in quanto sono particolarmente adatti per il retrofit. Inoltre, possono essere fissati su guide DIN e, attraverso i fori corrispondenti sull'alloggiamento, su altri sfondi.Ampia adattabilità tramite softwareCon il software di configurazione "Digalox Manager" è possibile impostare i dispositivi di misurazione singolarmente. Una volta configurato, il DPM72 trasmette i vostri valori di misura in modo affidabile e in tempo reale. Il software consente la lettura dei valori misurati nella memoria di misura, che possono essere poi valutati graficamente ed esportati come file CSV.Uscite di commutazioneDue uscite di allarme isolate galvanicamente consentono di attivare un allarme e di attivare o Abschaltvorgänge quando si raggiunge un valore di soglia personalizzabile.Interfaccia ModbusL'interfaccia Modbus RS485 dei misuratori DPM72 consente sia la configurazione che la trasmissione di tutti i valori misurati. Il protocollo Modbus RS485 è conforme allo standard industriale stabilito, in modo che i misuratori DPM72 con interfaccia Modbus siano combinabili universalmente con i dispositivi Modbus già esistenti di altri produttori. Ciò consente in particolare una modernizzazione senza problemi di impianti di macchine vecchie o tecnicamente obsolete (Retrofit), senza dover sostituire queste macchine a costi e tempi elevati.

Testo tradotto automaticamente
