Acquista TDK i7A4W033A033V-001-R Convertitore DC/DC 12 V/DC 12 V/DC 33 A 500 W Contenuto 1 pz. da Conrad

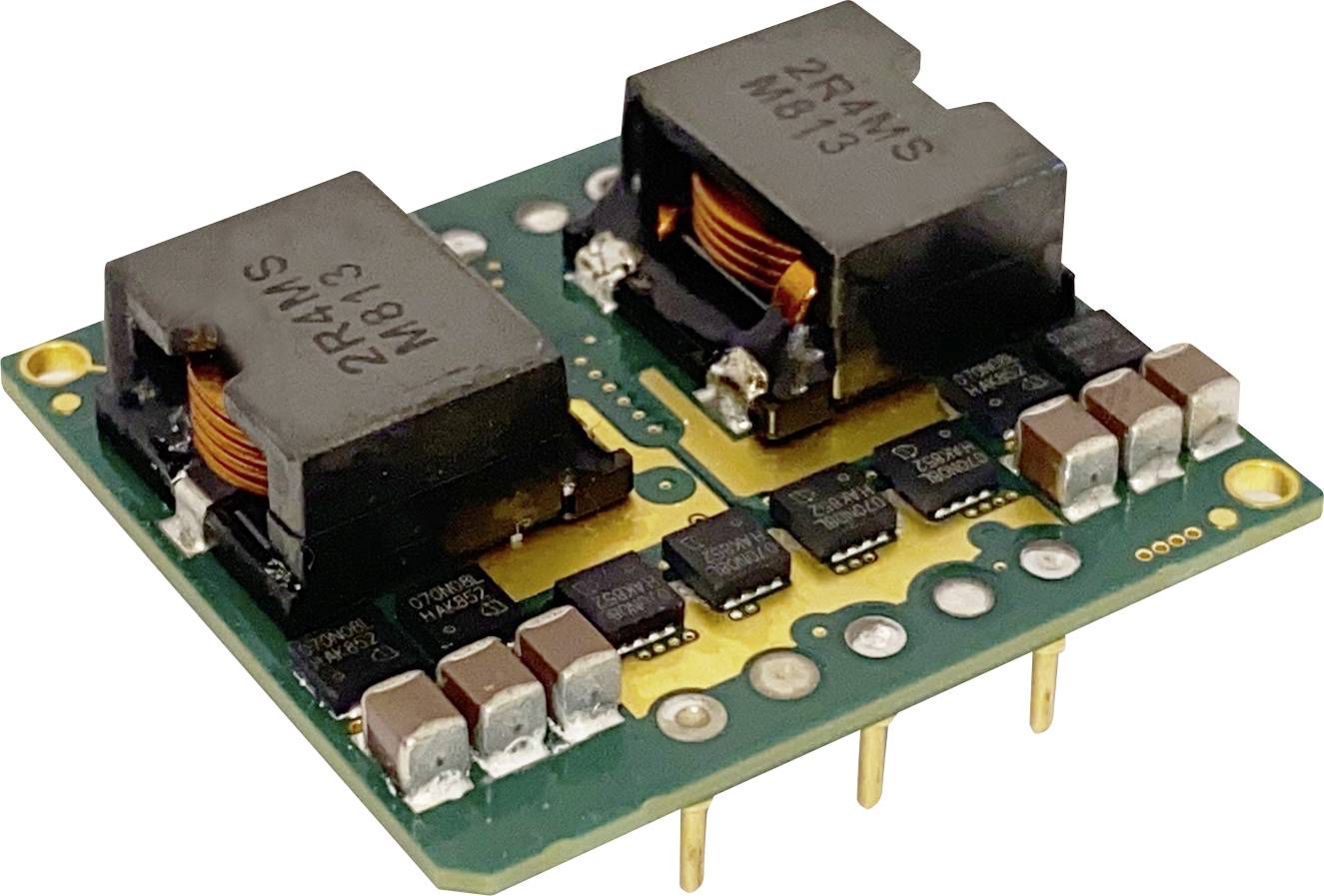

Una scheda elettrica verde con circuiti gialli e diversi componenti elettronici, tra cui bobine e chip.

Servizi e promozioni supplementari

Scheda tecnica (PDF)

Consegna entro Lun. 12 Ott.

57 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (72,12 € / Pezzo)

72,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Convertitore DC-DC, non isolato, Open Frame, ampio ingresso 18-60V, 3,3-24V 33A, Logica neg

Maggiore rendimento fino all'98,5%
Ulteriore intervallo di regolazione da 3,3 a 24V o da 3,3 a 18V
Intervallo d'ingresso da 18 a 60Vdc o da 18 a 32Vdc
È necessario un collegamento esterno minimo
Requisiti minimi di riduzione della potenza in ambienti con flusso d'aria ridotto
Potenza di 100-750W collegabile a cascata grazie al layout multi-footprint (i3/i6/i7)

Dati tecnici

Tipo prodotto: Convertitore DC/DC

Tipo: i7A4W033A033V-001-R

Tensione nom.: 12 V/DC

Tensione di ingresso (min.): 18 V/DC

Tensione di ingresso (max.): 60 V/DC

Tensione di uscita: 12 V/DC

Corrente di uscita max.: 33 A

Corrente di uscita (max.) - arrotondata: 33 A

: 500 W

Temperatura d'esercizio (min.): -40 °C

Temperatura di esercizio (max.): +125 °C

Dim.: (L x L x A) 34 x 36.8 x 11.5 mm

Altezza: 11.5 mm

Lunghezza: 34 mm

Larghezza: 36.8 mm

Tensione di uscita (max.): 24 V/DC

Uscita alimentazione (min): 3.3 V/DC

Peso: 25 g

Contenuto: 1 pz.

Conformità e certificazioni

Certified by EU Garan

Documenti & Download

Scheda tecnica

Scheda tecnica 2481375 TDK i7A4W033A033V-001-R Convertitore DC/DC 12 V/DC 12 V/DC 33 A 500 W Contenuto 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2481375 TDK i7A4W033A033V-001-R Convertitore DC/DC 12 V/DC 12 V/DC 33 A 500 W Contenuto 1 pz.

Condizioni di garanzia

Condizioni di garanzia 2481375 TDK i7A4W033A033V-001-R Convertitore DC/DC 12 V/DC 12 V/DC 33 A 500 W Contenuto 1 pz.

Descrizione

I moduli i7A sono ampiamente utilizzabili per deviare uscite aggiuntive da una tensione bus esistente a 24 V, 36 V, o 48 V, e questo a un costo notevolmente inferiore rispetto ai convertitori DC/DC isolati. I gradi di efficienza fino al 98,5% riducono al minimo le perdite interne e consentono il funzionamento di i7A a temperature ambiente da -40°C a +125°C, anche in caso di flusso d'aria ridotto. Il design di i7A offre una bassa ondulazione residua e un'eccellente dinamica di regolazione. Tuttavia, il modulo è dotato di pochi componenti esterni, was a risparmiare sui costi e lo spazio sul circuito stampato. Sono disponibili tre tipi di costruzione tra cui scegliere; tutti larghi solo 34 mm e lunghi 36,8 mm. Con un'altezza di soli 11,5mm, la versione Open Frame è particolarmente piatta e la scelta giusta per le applicazioni con flusso d'aria forzato. Inoltre, è disponibile una versione baseplate per il raffreddamento dei contatti con un'altezza di 12,7 mm e un tipo con dissipatore di calore integrato e un'altezza di 24,9 mm per campi di applicazione raffreddati a convezione all'interno della serie i7A comprende un pin trim per la regolazione della tensione, + Remote Sense, Remote On-Off (logica positiva o negativa) e funzioni di protezione contro sovracorrente, Sovratemperatura e sottotensione in ingresso.

Testo tradotto automaticamente
