TDK-Lambda i7C4W008A120V-002-R Convertitore DC/DC 8 A 300 W Contenuto 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
59,01 €
3
3% = 1,63 €
57,38 €
5
4% = 2,29 €
56,72 €
10
5% = 2,73 €
56,28 €
25
5% = 3,21 €
55,80 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (59,01 € / Pezzo)
59,01 €
IVA escl.
Dati tecnici
- Tipo prodotto
Convertitore DC/DC
- Tipo
i7C4W008A120V-002-R
- Tensione di ingresso (min.)
9 V
- Tensione di ingresso (max.)
53 V
- Corrente di uscita max.
8 A
- Corrente di uscita (max.) - arrotondata
8 A
- Efficienza (max)
97 %
300 W
- Temperatura d'esercizio (min.)
-55 °C
- Temperatura di esercizio (max.)
125 °C
- Dim.
(L x L x A) 36.8 x 34 x 12.2 mm
- Altezza
12.2 mm
- Lunghezza
36.8 mm
- Larghezza
34 mm
- Tensione di uscita (max.)
48 V
- Uscita alimentazione (min)
9.6 V
- Peso
25 g
- Contenuto
1 pz.
Documenti & Download
Scheda tecnica
Scheda tecnica 2336131 TDK-Lambda i7C4W008A120V-002-R Convertitore DC/DC 8 A 300 W Contenuto 1 pz.
Condizioni di garanzia
Condizioni di garanzia 2336131 TDK-Lambda i7C4W008A120V-002-R Convertitore DC/DC 8 A 300 W Contenuto 1 pz.
Descrizione
I convertitori step-up/down non isolati della serie i7C con una potenza nominale fino a 300W sono molto universali grazie a un ampio intervallo di regolazione della tensione di uscita da 9,6 a 48V e a un ingresso ad ampio campo da 9 a 53V.
La serie i7C è ideale per deviare tensioni di uscita aggiuntive ad alte prestazioni da un'alimentazione di corrente continua a 12 V, 24 V, 36 V o 48 V, a un costo notevolmente inferiore rispetto ai convertitori di tensione continua isolati.

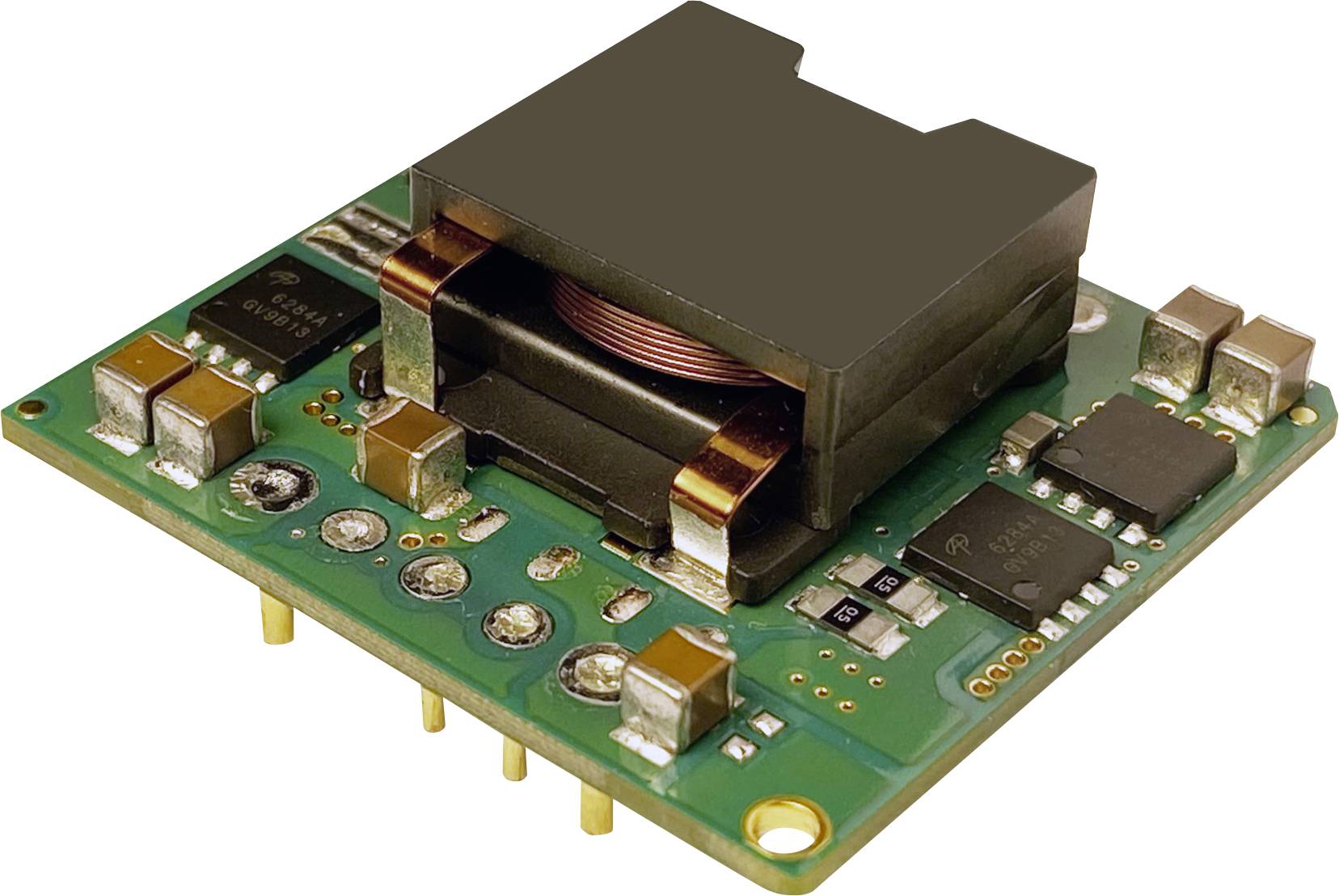

I moduli i7C sono disponibili in tre diverse versioni meccaniche. A tutti è comune la superficie di base di 36,8 x 34 mm in combinazione con un piedino 1/16-Brick. Come soluzione più compatta, i7C è disponibile come circuito stampato aperto con un'altezza di soli 12,2 mm. Per le applicazioni con temperature ambiente più elevate sono disponibili altre varianti con piastra di base per il raffreddamento a contatto con un'altezza di 13 mm o un dissipatore di calore integrato per il raffreddamento a convezione o il flusso d'aria con un'altezza di 24,9 mm.
La serie i7C è dotata di serie di un pin di regolazione per l'impostazione della tensione di uscita, + Remote Sense, Remote On-Off (logica positiva o negativa), protezione da sovracorrente e sovratemperatura e una disattivazione della sottotensione sul lato di ingresso. In opzione sono disponibili modelli con altre funzioni come il segnale Power Good, il monitor di corrente e l'ingresso di sincronizzazione per la frequenza di commutazione per la riduzione del rumore del sistema in caso di utilizzo di più convertitori.
Con un rendimento fino al 97%, questi prodotti compatti sono Ideal per l'uso in medicina, telecomunicazioni, industria, tecnologia di prova e misurazione, radio e televisione e in dispositivi portatili alimentati a batteria.
Testo tradotto automaticamente
La serie i7C è ideale per deviare tensioni di uscita aggiuntive ad alte prestazioni da un'alimentazione di corrente continua a 12 V, 24 V, 36 V o 48 V, a un costo notevolmente inferiore rispetto ai convertitori di tensione continua isolati.
I moduli i7C sono disponibili in tre diverse versioni meccaniche. A tutti è comune la superficie di base di 36,8 x 34 mm in combinazione con un piedino 1/16-Brick. Come soluzione più compatta, i7C è disponibile come circuito stampato aperto con un'altezza di soli 12,2 mm. Per le applicazioni con temperature ambiente più elevate sono disponibili altre varianti con piastra di base per il raffreddamento a contatto con un'altezza di 13 mm o un dissipatore di calore integrato per il raffreddamento a convezione o il flusso d'aria con un'altezza di 24,9 mm.
La serie i7C è dotata di serie di un pin di regolazione per l'impostazione della tensione di uscita, + Remote Sense, Remote On-Off (logica positiva o negativa), protezione da sovracorrente e sovratemperatura e una disattivazione della sottotensione sul lato di ingresso. In opzione sono disponibili modelli con altre funzioni come il segnale Power Good, il monitor di corrente e l'ingresso di sincronizzazione per la frequenza di commutazione per la riduzione del rumore del sistema in caso di utilizzo di più convertitori.
Con un rendimento fino al 97%, questi prodotti compatti sono Ideal per l'uso in medicina, telecomunicazioni, industria, tecnologia di prova e misurazione, radio e televisione e in dispositivi portatili alimentati a batteria.
Testo tradotto automaticamente
Versione
- Elevata efficienza fino al 97%
- ulteriore intervallo di regolazione dell'uscita da 5 a 28 V o da 9,6 a 48 V. Intervallo d'ingresso
- da 9 a 53 VDC È necessario un collegamento esterno minimo
- raffreddamento a contatto con piastra di base o dissipatore di calore integrato Layout collegabile a cascata di 100-300W tramite layout multi-impronta (i3/i6/i7).
