Acquista Tektronix AFG1022 Generatore di funzioni 0.000001 Hz - 25 MHz 2 canali Arbitrario, Triangolare, Puls, Quadra, Sinuosidal da Conrad

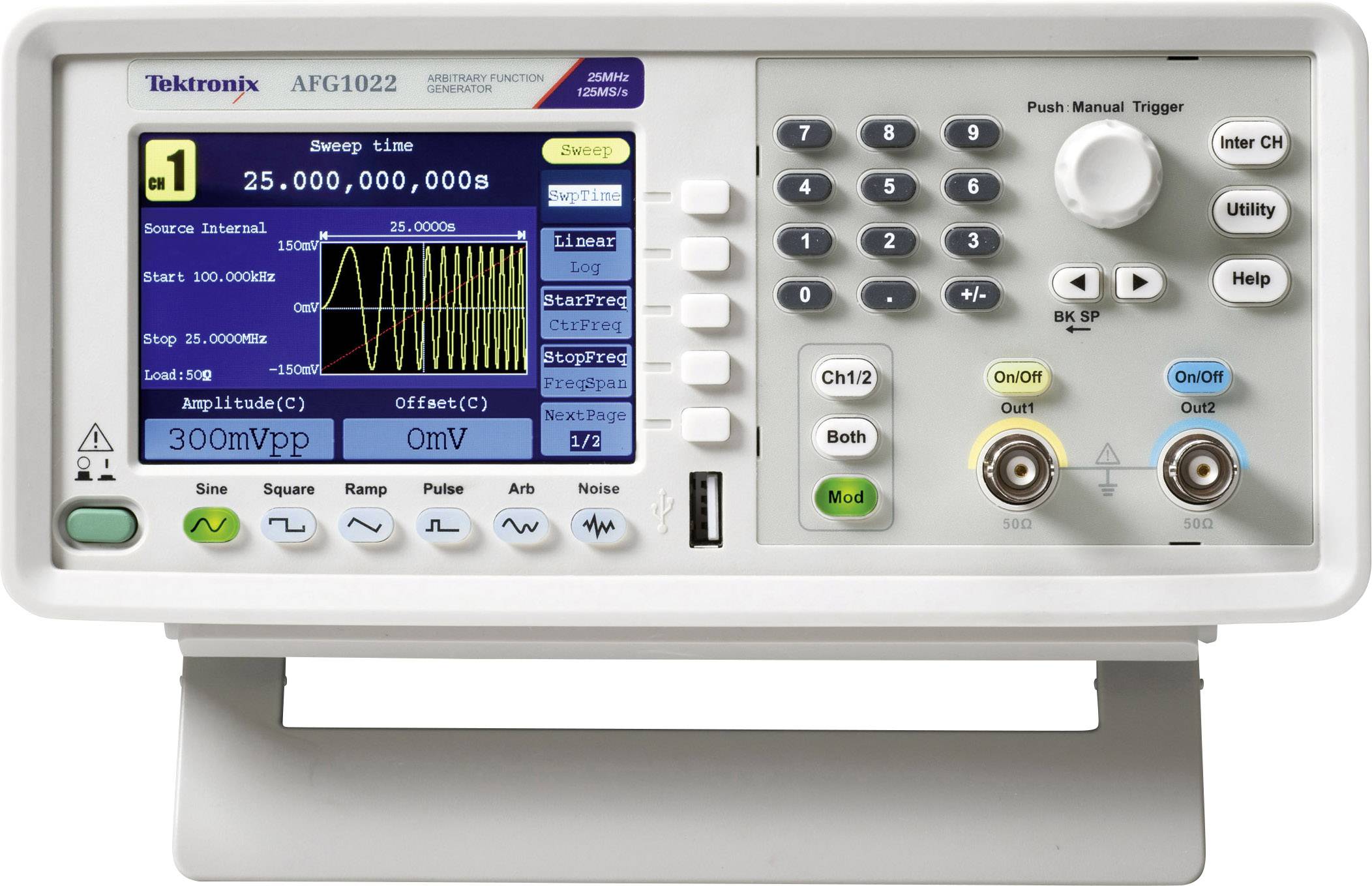

Un generatore di funzioni con schermo che mostra un'onda. Comandi di controllo a sinistra, display a destra.

Un oscilloscopio su un tavolo mostra una rappresentazione grafica di onde di tensione. Sullo sfondo si vedono dispositivi elettronici e strumenti.

Un generatore di funzioni in bianco e grigio con display digitale mostra una frequenza di 1 MHz. I tasti di controllo sono disposti a destra.

Un generatore di funzioni con display digitale mostra le impostazioni della forma d'onda. I comandi e i connettori sono posizionati a destra.

Vista posteriore di un dispositivo elettronico con diversi ingressi e uscite, nonché un interruttore di alimentazione.

1/5

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

3 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (1031,97 € / Pezzo)

1031,97 €

IVA escl.

Spedizione gratuita

Solo 3 Pezzo(i) disponibili

Segnala un problema

Highlights & Dettagli

Generatore di funzioni e forme d'onda arbitrario AFG1022

Il generatore Tektronix AFG1022 a 2 canali e forme d'onda arbitrarie è particolarmente conveniente che ben si presta ad essere utilizzato nei laboratori didattici o per l'esecuzione di misura di base.

Dati tecnici

Memoria curva: 64 mbyte
Impedenza: 50 Ω, 1 Ω - 10 MΩ
Resistenza d'ingresso: 50 Ω, 1 Ω - 10 MΩ
Risoluzione: 12 digit
Conformità a TMC USB

Forma segnale d'uscita: Sinusoidale, quadra, impulso, rampa, rumore e 45 forme d'onda arbitrarie comunemente utilizzate

Tipo prodotto: Generatore di funzioni

Range frequenza: 0.000001 Hz - 25 MHz

Segnale in uscita: Arbitrario
Triangolare
Puls
Quadra
Sinuosidale
Rumore

Intervallo di frequenza sinusoidale: 1 μHz - 25 MHz

Coefficiente di distorsione sinusoidale: -50 dBc

Intervallo di frequenza dell'onda quadra: 1 μHz - 12.5 MHz

Tempo di salita onda quadra: < 12 ns

Display: digitale

Triangolo intervallo di frequenza: 1 μHz - 1 MHz

Intervallo di frequenza ARB: 1 μHz - 10 MHz

: di fabbrica senza certificato

Misurazione frequenza esterna: 200 MHz

Dim.: (L x A) 235 mm x 110 mm

Peso: 3.4 kg

Numero canali: 2 canali

Frequenza (Max.): 25 MHz

Frequenza min.: 0.000001 Hz

Caratteristiche: con contatore di frequenza

Larghezza: 235 mm

Altezza: 110 mm

Interfacce: USB
Host USB
Dispositivo USB

Alimentatori VDE: Alimentazione a rete

Tipo: AFG1022

Risoluzione: 12 Digits

Intervallo di frequenza: 1 μHz - 25 MHz

Interfacce: USB Host and Device, USB TMC Compliance

Tensione di alimentazione: 220-240 V/AC, 100-120 V/AC, 50/60 Hz

Resistenza d'ingresso: 50 Ω, 1 Ω - 10.000 kΩ

Documenti & Download

Scheda tecnica

Scheda tecnica 1328495 Tektronix AFG1022 Generatore di funzioni 0.000001 Hz - 25 MHz 2 canali Arbitrario, Triangolare, Puls, Quadra, Sinuosidal

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1328495 Tektronix AFG1022 Generatore di funzioni 0.000001 Hz - 25 MHz 2 canali Arbitrario, Triangolare, Puls, Quadra, Sinuosidal

Dichiarazione di conformità

Dichiarazione di conformità 1328495 Tektronix AFG1022 Generatore di funzioni 0.000001 Hz - 25 MHz 2 canali Arbitrario, Triangolare, Puls, Quadra, Sinuosidal

Descrizione

Il generatore Tektronix AFG1022 a 2 canali e permette di creare segnali fino a una larghezza di banda di 25 MHz con livelli di uscita compresi da 1 mVpp a 10 Vpp. Il generatore offre di serie 50 funzioni standard per la generazione di forme d'onda, che possono essere personalizzate grazie alla possibilità di creare forme d'onda definibili a piacere. Lo strumento ha anche un frequenzimetro da 200 MHz con risoluzione a 6 cifre per misure accurate di frequenza, periodo, larghezza impulsi e duty cycle di segnale.
