Acquista Tektronix AFG31051 Generatore di funzioni 0.000001 Hz - 50 MHz 1 canale Arbitrario, Triangolare, Rumore, Quadra, Sinuosi da Conrad

Un generatore di funzioni con schermo mostra un'onda sinusoidale. Sono visibili manopole di controllo e connettori per la configurazione e l'uscita.

Generatore di funzioni con display che mostra impostazioni e forma d'onda. Tasti e manopole per il controllo visibili. Marca Tektronix.

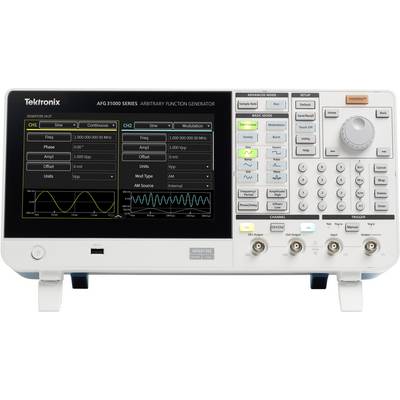

Un generatore di funzioni con display mostra due curve e diverse impostazioni, inclusi frequenza e ampiezza. Marchiato: 'Tektronix'.

'Serie AFG31000 di Tektronix' è un generatore di funzioni arbitrarie a due canali che mostra forme d'onda su un display digitale.

Un generatore di funzioni con display digitale mostra un'onda sinusoidale. Diversi tasti e manopole sono visibili a destra del display.

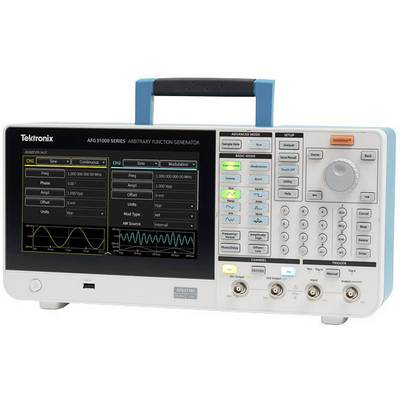

Un generatore di funzioni arbitrarie con display mostra forme d'onda e parametri. Comandi e connessioni sono visibili.

Un generatore di funzioni arbitrarie con schermo e pannello di controllo, mostra un elenco di sequenze sul display insieme a diversi pulsanti e connettori.

Un generatore di funzioni arbitrarie con schermo mostra dati grafici e numerici relativi a frequenza e ampiezza su due canali.

Oscilloscopio con display digitale, opzioni di forma d'onda visibili, pulsanti e connettori per diverse misurazioni.

Un dispositivo elettronico con uno schermo che mostra onde sinusoidali e funzioni. Pulsanti e manopole sul lato destro per il controllo.

Un generatore di funzioni con display mostra un elenco di forme d'onda e rappresentazioni grafiche. I comandi sono disposti sulla destra.

Mano che tocca lo schermo di un generatore di funzioni con display grafico a colori, con numerosi tasti sul lato.

Una persona lavora a un tavolo con diversi dispositivi elettronici di misurazione. Sta ruotando una manopola di uno dei dispositivi per effettuare alcune regolazioni.

Lo schermo mostra un'interfaccia oscilloscopica con una sequenza di forme d'onda, una vista a diagramma e diverse opzioni di controllo.

Immagine di un display di oscilloscopio con un'onda sinusoidale gialla rappresentata graficamente su un intervallo di tempo da 0 a 1000.

Diagramma di un'onda con un picco pronunciato a circa 110 mV seguito da una discesa a circa 0 mV. Asse X: 'Pts', Asse Y: 'mV'.

Lo schermo dell'oscilloscopio mostra due canali: CH1 genera un'onda sinusoidale, CH2 un'onda modulata. Entrambi mostrano frequenza e ampiezza.

Un'immagine dello schermo di un generatore di segnali a due canali. Il canale 1 mostra una frequenza di 1 MHz, il canale 2 non è ancora configurato. Sono disponibili opzioni di sincronizzazione e copia tra i canali.

Unità di controllo a due canali che mostra informazioni di frequenza e fase. Qui sotto il diagramma per il collegamento dell'unità principale e secondaria.

Retro di un dispositivo elettronico con porte e ventola. Un adesivo mostra avvisi di sicurezza e specifiche tecniche.

Vista posteriore di un dispositivo elettronico blu con diverse porte di connessione e ventola. Le etichette avvertono dei pericoli elettrici.

Pannello di controllo di un dispositivo elettronico con pulsanti e comandi per modalità come 'Modalità Base' e 'Modalità Avanzata', incluso il tasto 'InstaView'.

1/22

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (2982,79 € / Pezzo)

2982,79 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Generatore di funzioni a 1 canale 50 MHz AFG31051

Modelli a 1 o 2 canali
Ampiezza di uscita da 1 mVP-P a 10 VP-P in 50 carichi Ω
Applicazioni:
Ricerca avanzata
Orologio e sincronizzazione del sistema
Riproduzione di segnali dal mondo reale
Caratterizzazione e validazione di componenti e circuiti
Progettazione e collaudo di circuiti integrati
Generazione del segnale

Dati tecnici

Risoluzione dello schermo: 800 x 480 pixel, dimensioni: 191,8 x 412,8 x 143,3 mm, impedenza di uscita: 50 Ω, alimentazione: 100 - 240 V, 47-63 Hz; 115 V, 360-440 Hz

Tipo prodotto: Generatore di funzioni

Range frequenza: 0.000001 Hz - 50 MHz

Segnale in uscita: Arbitrario
Triangolare
Rumore
Quadra
Sinuosidale
Puls

Intervallo di frequenza sinusoidale: 1 μHz - 50 MHz

Coefficiente di distorsione sinusoidale: ±0.15 - 0.3 dB

Intervallo di frequenza dell'onda quadra: 1 μHz - 40 MHz

Tempo di salita onda quadra: ≤ 6.0 ns

Display: digitale

Triangolo intervallo di frequenza: 1 μHz - 800 kHz

Intervallo di frequenza ARB: 1 mHz - 25 MHz

: di fabbrica senza certificato

Modulazione interna: AM, FM, PM, PMW, ASK, FSK, PSK

Modulazione esterna: AM, FM, PM, PMW, ASK, FSK, PSK

Dim.: (L x A) 413 mm x 192 mm

Peso: 4.7 kg

Numero canali: 1 canale

Frequenza (Max.): 50 MHz

Frequenza min.: 0.000001 Hz

Caratteristiche: modulazione

Larghezza: 413 mm

Altezza: 192 mm

Alimentatori VDE: Alimentazione a rete

Tipo: AFG31051

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Calibrato

Intervallo di frequenza sinusoidale

Segnale in uscita

Tektronix AFG31051 Generatore di funzioni 0.000001 Hz - 50 MHz 1 canale Arbitrario, Triangolare, Rumore, Quadra, Sinuosidale, Puls

Articolo n°:1785554

Questo articolo

di fabbrica senza certificato

1 μHz - 50 MHz

ArbitrarioTriangolareRumoreQuadraSinuosidalePuls

Tektronix AFG31021 Generatore di funzioni 0.000001 Hz - 25 MHz 1 canale Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1785552

di fabbrica senza certificato

1 μHz - 25 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31022 Generatore di funzioni 0.000001 Hz - 25 MHz 2 canali Arbitrario, Triangolare, Quadra, Sinuosidale, Rumore, Puls

Articolo n°:1785553

di fabbrica senza certificato

1 μHz - 25 MHz

ArbitrarioTriangolareQuadraSinuosidaleRumorePuls

Tektronix AFG31052 Generatore di funzioni 0.000001 Hz - 50 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1785555

di fabbrica senza certificato

1 μHz - 50 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31101 Generatore di funzioni 0.000001 Hz - 100 MHz 1 canale Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1785556

di fabbrica senza certificato

1 μHz - 100 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31102 Generatore di funzioni 0.000001 Hz - 100 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1785557

di fabbrica senza certificato

1 μHz - 100 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31151 Generatore di funzioni 0.000001 Hz - 150 MHz 1 canale Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1876776

di fabbrica senza certificato

1 μHz - 125 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31152 Generatore di funzioni 0.000001 Hz - 150 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1876777

di fabbrica senza certificato

1 μHz - 125 MHz MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31251 Generatore di funzioni 0.000001 Hz - 250 MHz 1 canale Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1876778

di fabbrica senza certificato

1 μHz - 125 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Tektronix AFG31252 Generatore di funzioni 0.000001 Hz - 250 MHz 2 canali Arbitrario, Triangolare, Puls, Rumore, Quadra, Sinuosidale

Articolo n°:1876779

di fabbrica senza certificato

1 μHz - 125 MHz

ArbitrarioTriangolarePulsRumoreQuadraSinuosidale

Documenti & Download

Scheda tecnica

Scheda tecnica 1785554 Tektronix AFG31051 Generatore di funzioni 0.000001 Hz - 50 MHz 1 canale Arbitrario, Triangolare, Rumore, Quadra, Sinuosi

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1785554 Tektronix AFG31051 Generatore di funzioni 0.000001 Hz - 50 MHz 1 canale Arbitrario, Triangolare, Rumore, Quadra, Sinuosi

Informazioni

Informazioni 1785554 Tektronix AFG31051 Generatore di funzioni 0.000001 Hz - 50 MHz 1 canale Arbitrario, Triangolare, Rumore, Quadra, Sinuosi

Descrizione

La serie AFG31000 è il miglior generatore di funzioni della sua categoria. Sviluppato lungo l'intero processo produttivo per soddisfare le massime esigenze di prestazioni e versatilità. Il touch screen capacitivo da 9 pollici, l'applicazione di forme d'onda arbitrarie integrata e la tecnologia brevettata InstaView™ offre una facilità d'uso senza precedenti per i ricercatori e gli ingegneri, consentendo loro di concentrarsi sul proprio lavoro.
