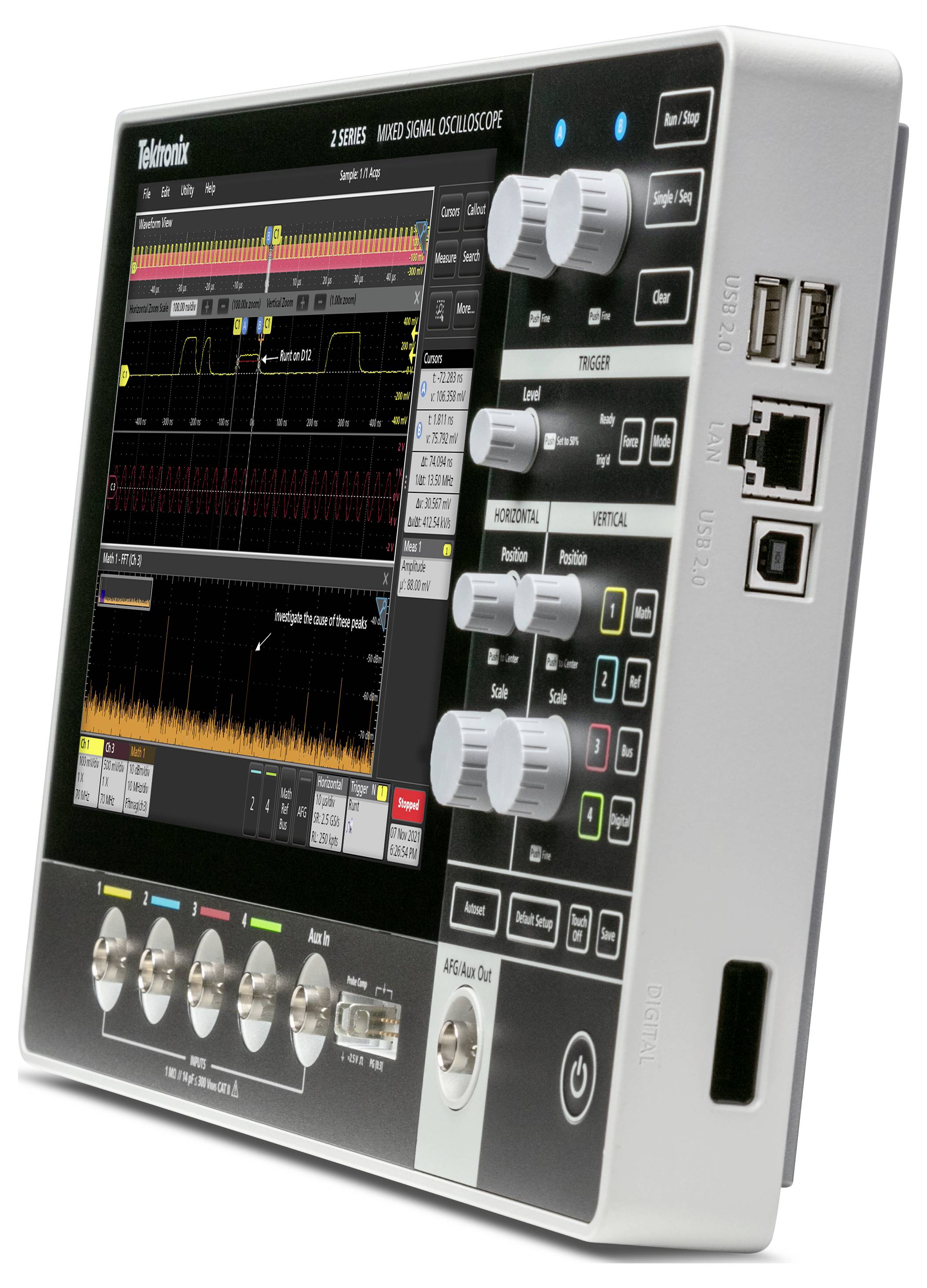

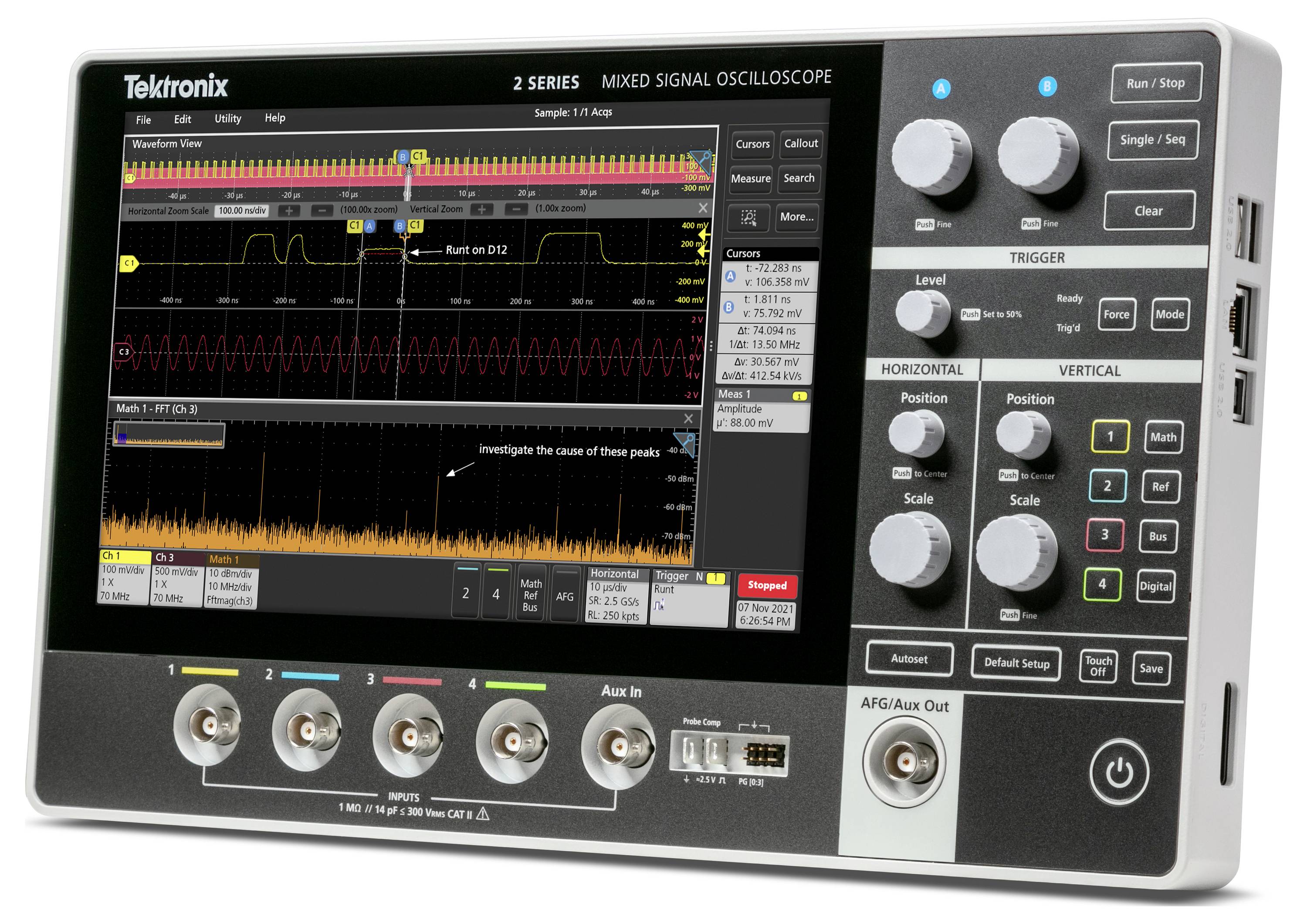

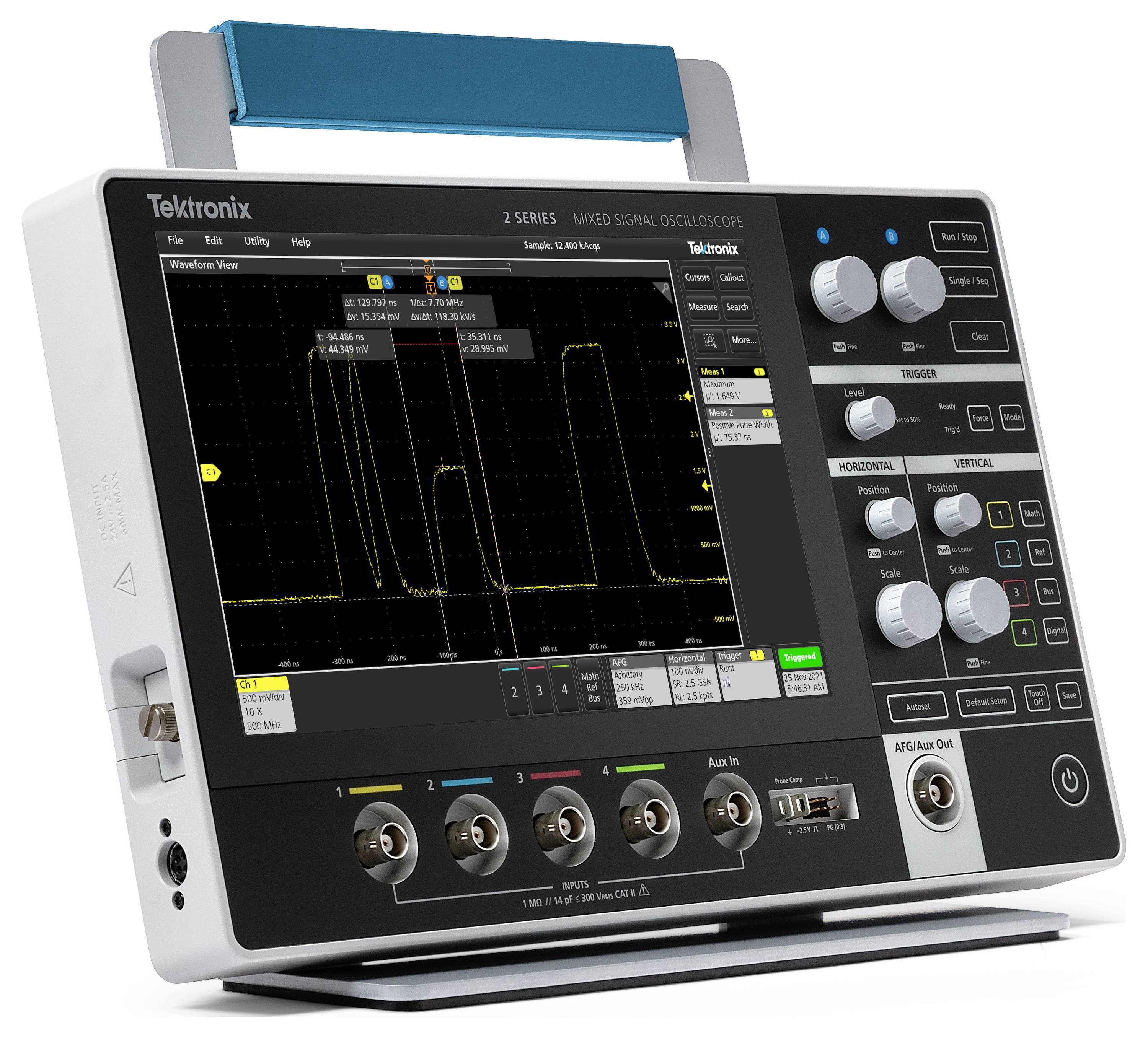

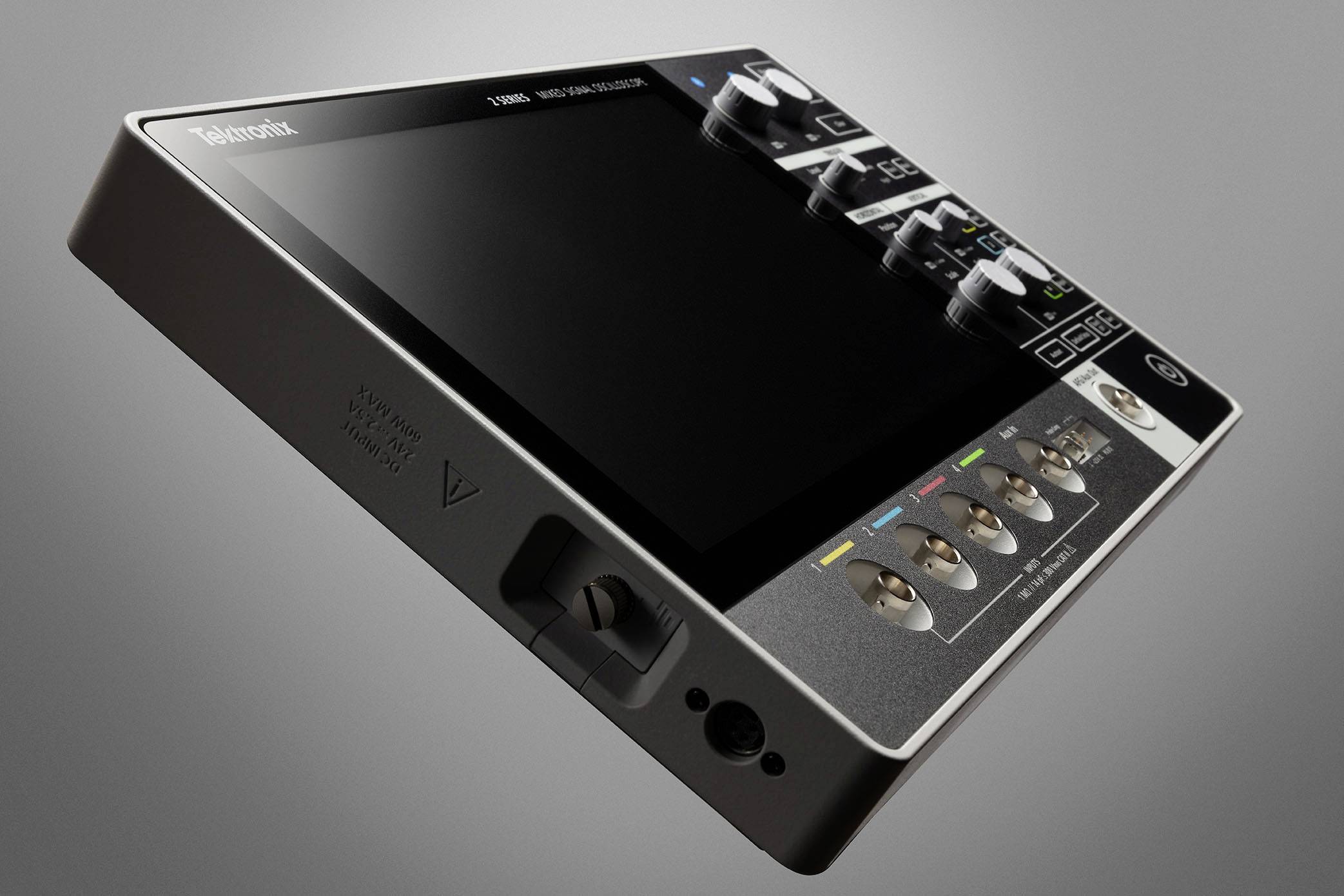

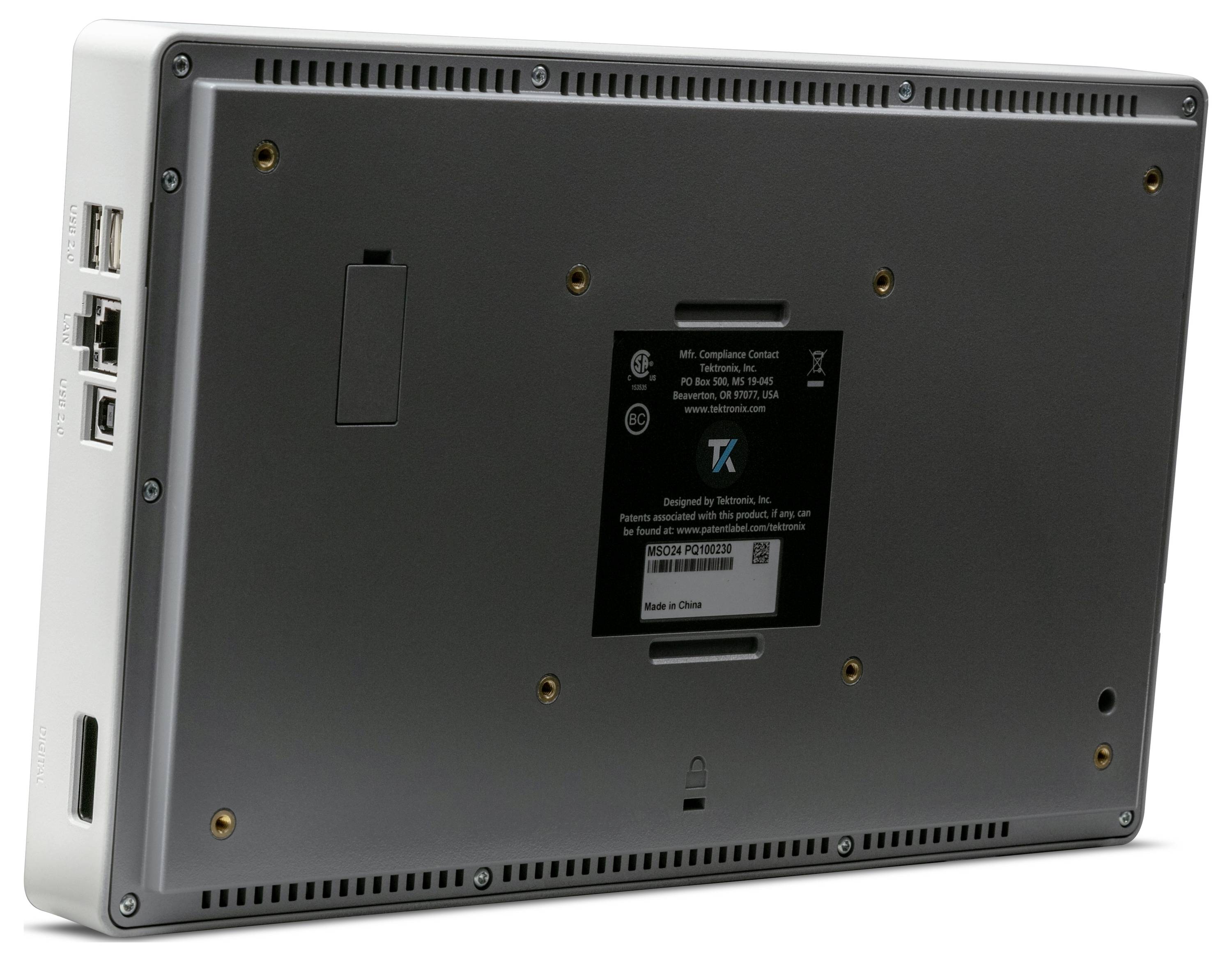

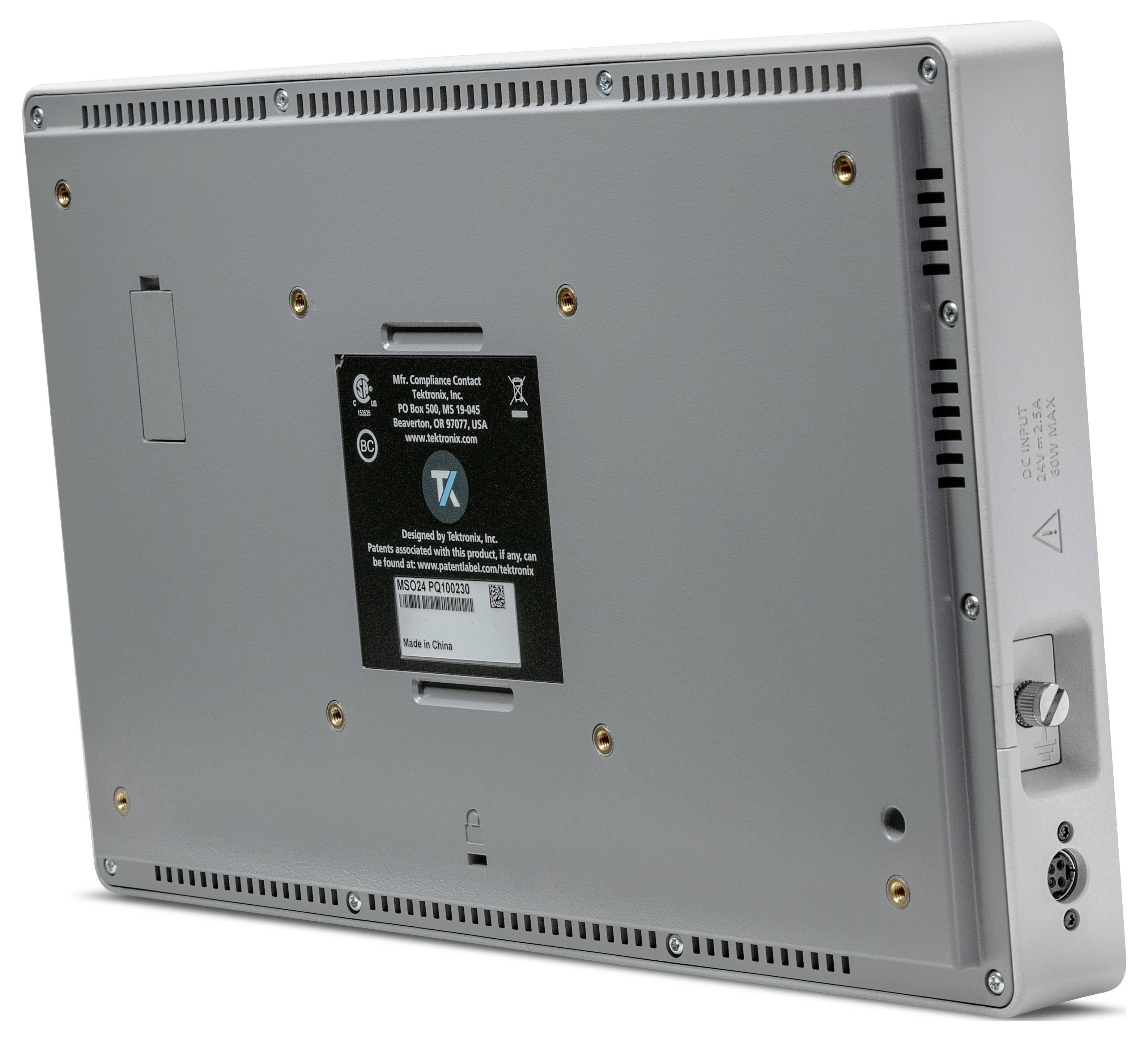

Tektronix MSO24-EDU 2-BW-200 Oscilloscopio digitale 200 MHz 1.25 Gsa/s 10000 kpts Memoria digitale (DSO) 1 pz.

Oscilloscopio compatto e versatile per il debug quotidiano
La serie MSO 2 è dotata di 4 canali analogici, larghezza di banda 200 MHz, velocità di campionamento 1,25 GS/s, MSO a 16 canali, AFG a 50 MHz, generatore di bit-pattern digitale a 4 bit, trigger comfort e decodifica del protocollo: tutto in una forma compatta dell'alloggiamento con spessore di 1,5". La serie MSO 2 è L'oscilloscopio per il debug e i test elettronici, indipendentemente da dove lavorate.
Con un touchscreen capacitivo e un'interfaccia utente estremamente intuitiva, progettata appositamente per il funzionamento touch, la serie MSO 2 fa parte del pluripremiato oscilloscopio di nuova generazione di Tektronix. L'interfaccia utente divisibile e l'interfaccia programmatica facilitano l'utilizzo di qualsiasi oscilloscopio Tektronix di nuova generazione.

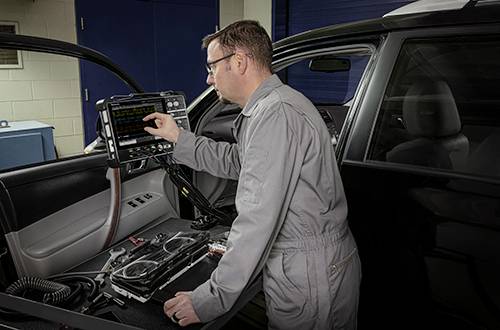

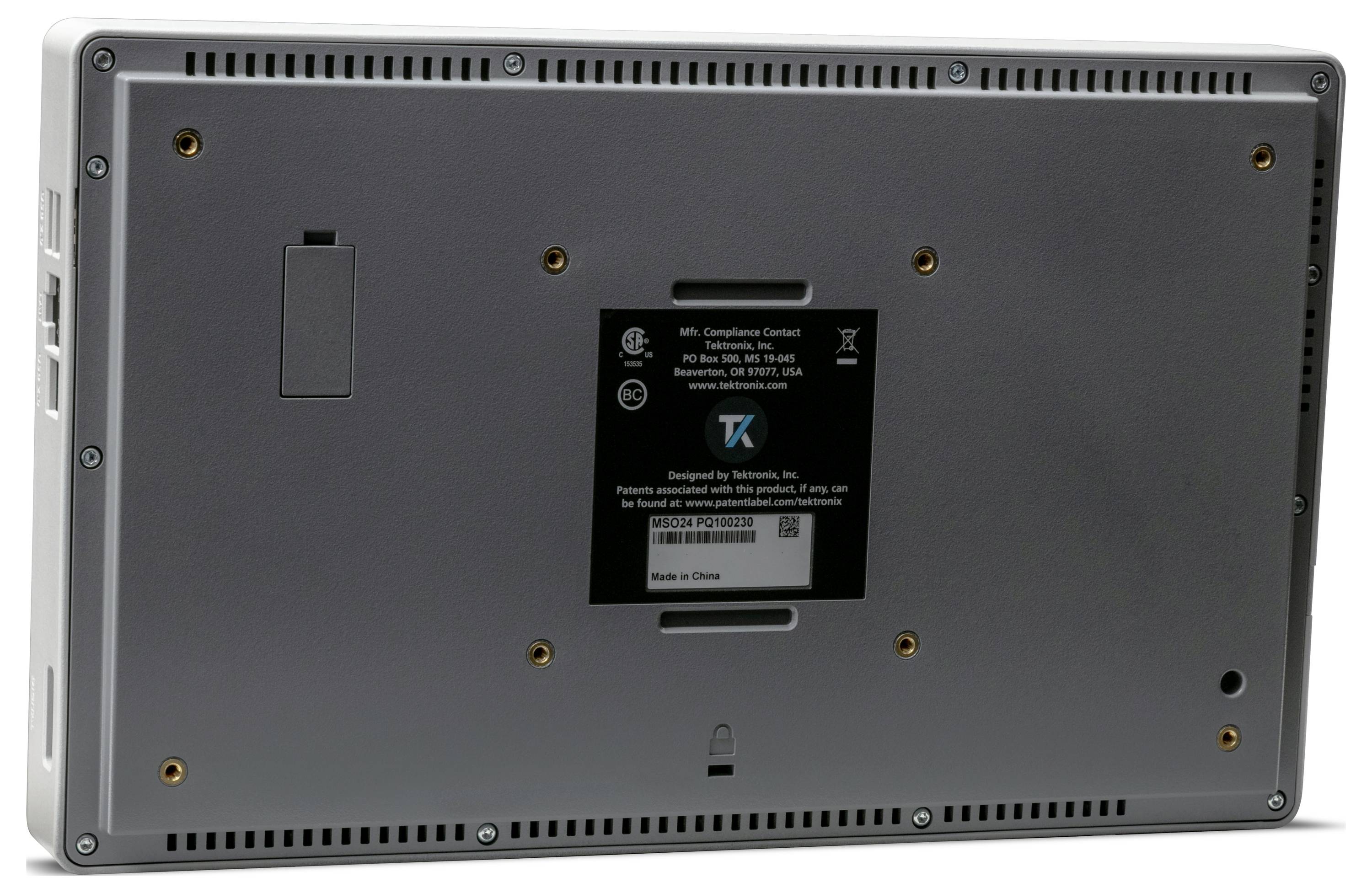

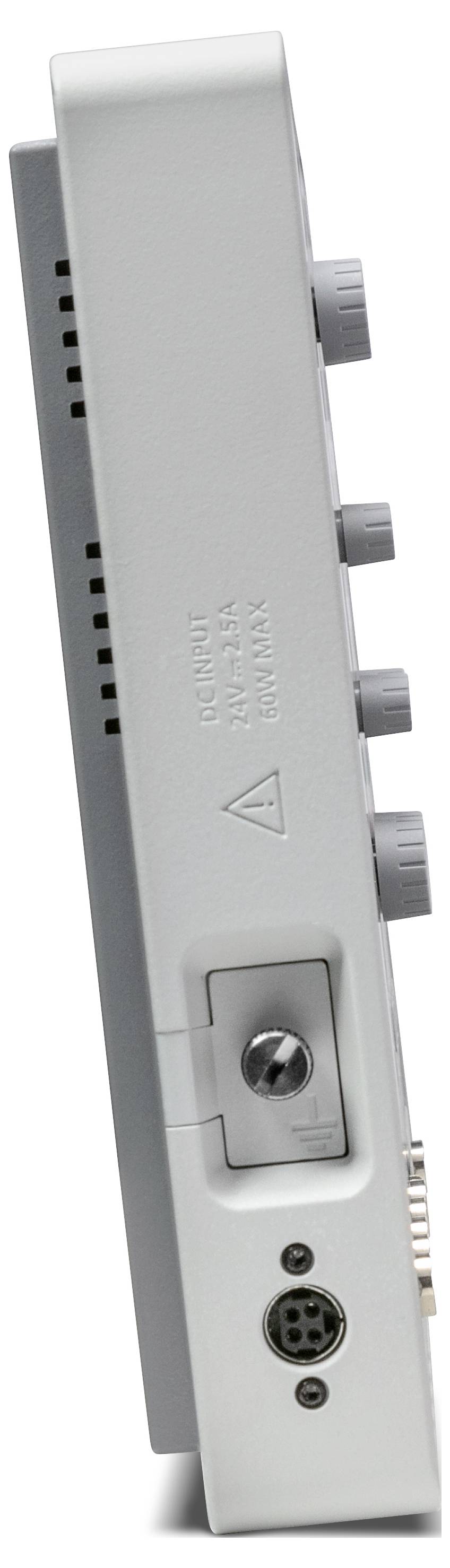

Il pacco batterie opzionale amplia le possibilità dello strumento, in modo che lo stesso dispositivo utilizzato in laboratorio possa essere utilizzato anche sul campo.
Un'ampia gamma di sonde compatibili e un set di accessori ben progettati rendono la serie MSO 2 il dispositivo più potente e versatile della sua categoria, adatto per un'ampia gamma di applicazioni.

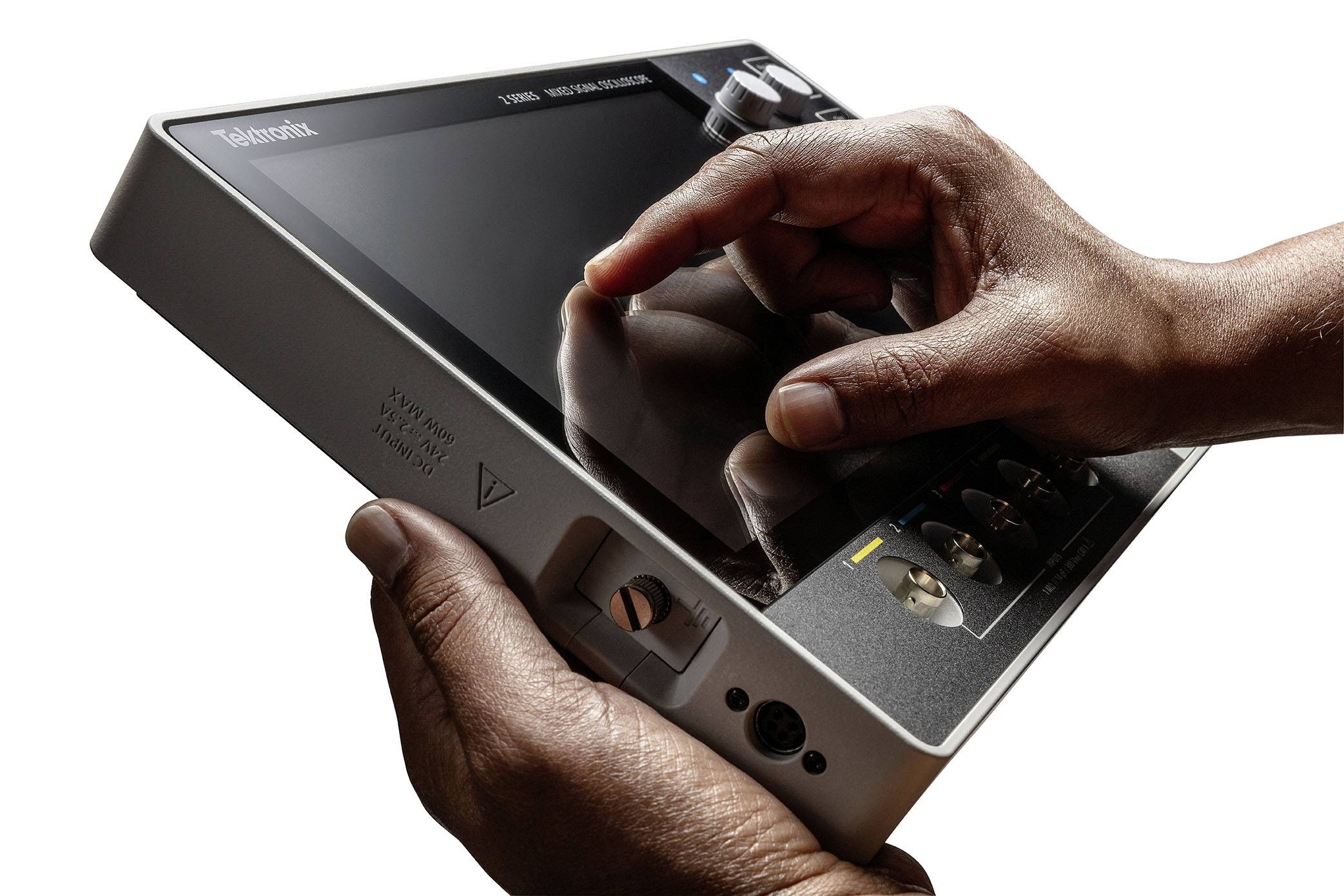

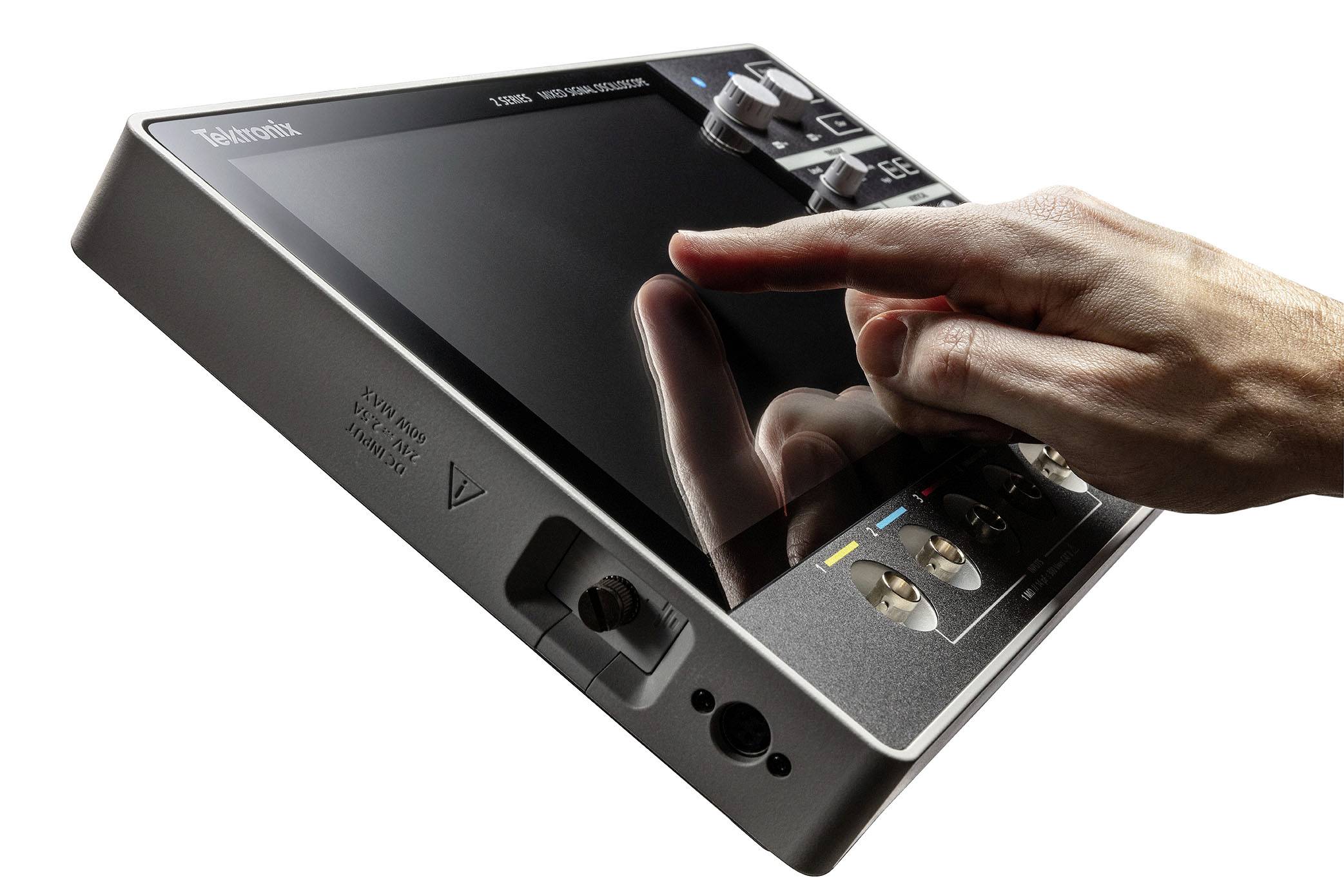

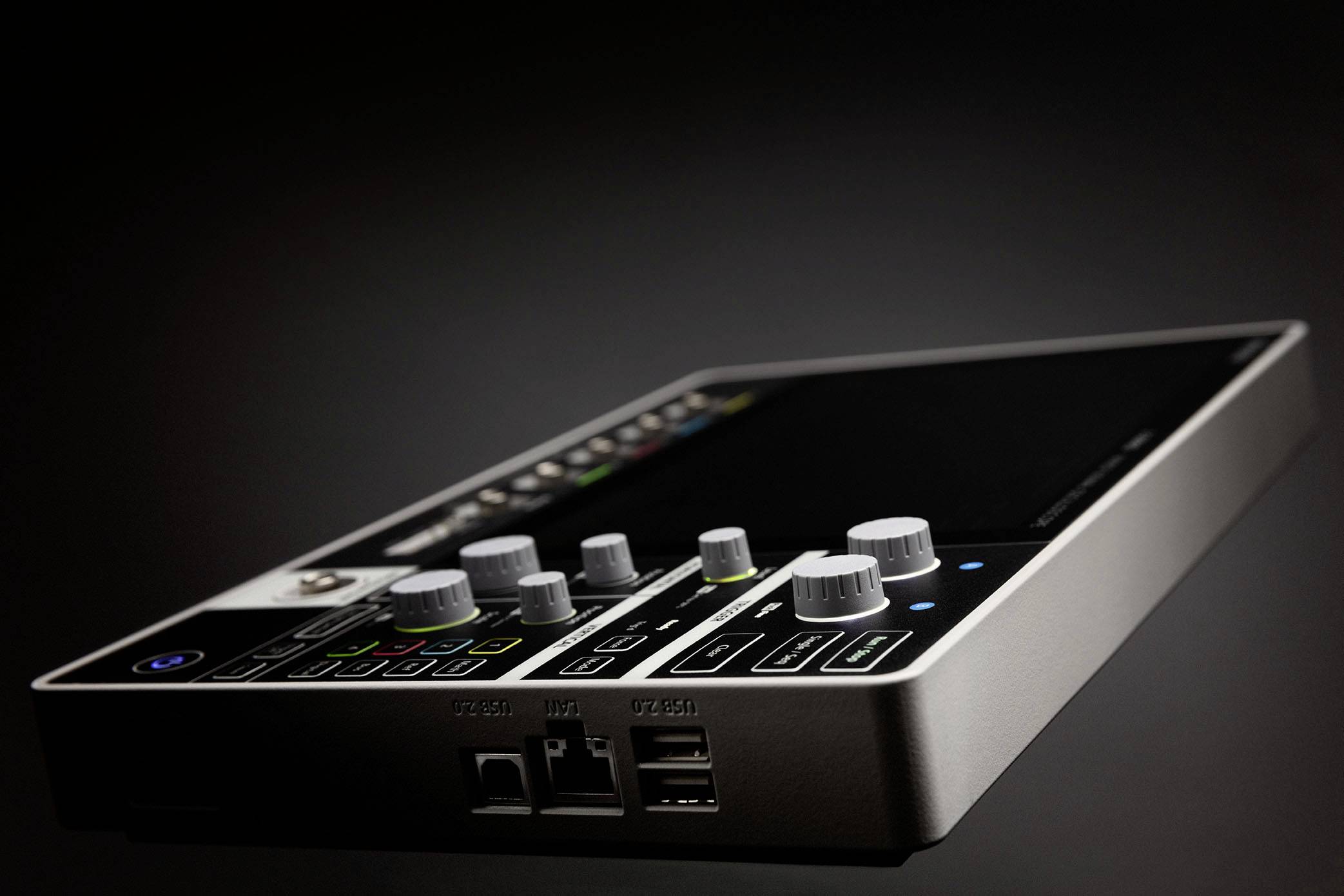

Touchscreen intuitivo con pannello frontale semplificato
La serie MSO 2 presenta la stessa interfaccia utente pluripremiata degli oscilloscopi Tektronix di qualità superiore e supporta le interazioni touch-screen come ci si aspetta da un dispositivo consumer pronto per il consumo.
Trascinare le rappresentazioni del segnale verso sinistra/destra o verso l'alto/il basso per regolare la posizione orizzontale e verticale o per eseguire la panoramica attraverso una vista ingrandita
Unendo (pizzicando) o allargando le dita, è possibile modificare la scala o ingrandire/ridurre la scala in direzione orizzontale o verticale.
Scorrere da destra verso sinistra sullo schermo per visualizzare la barra dei risultati o dall'alto verso il basso per visualizzare i menu nell'angolo superiore sinistro dello schermo.

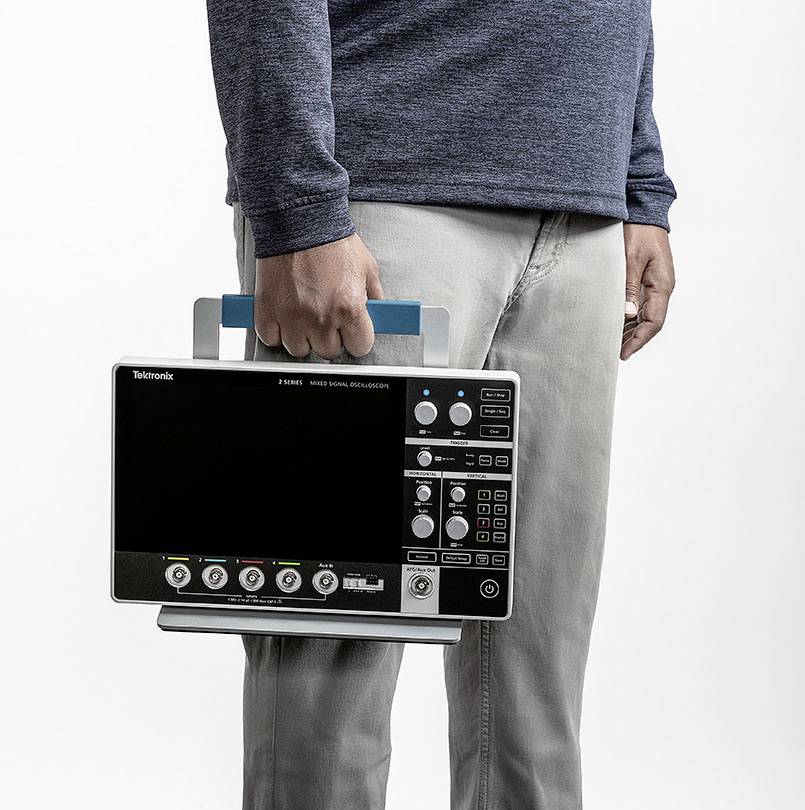

La piastra frontale semplificata contiene tasti e pulsanti importanti con luci ad anello a LED con codifica a colori che consentono un accesso rapido e una facile regolazione delle impostazioni più utilizzate.
Grazie alla tecnologia con interruttore a membrana, è robusto, adatto per l'uso in ambienti difficili e facile da pulire.
La combinazione di un pannello frontale ottimizzato e un'interfaccia touch intuitiva consente a ogni nuovo tecnico di comprendere e utilizzare l'unità in modo autonomo.

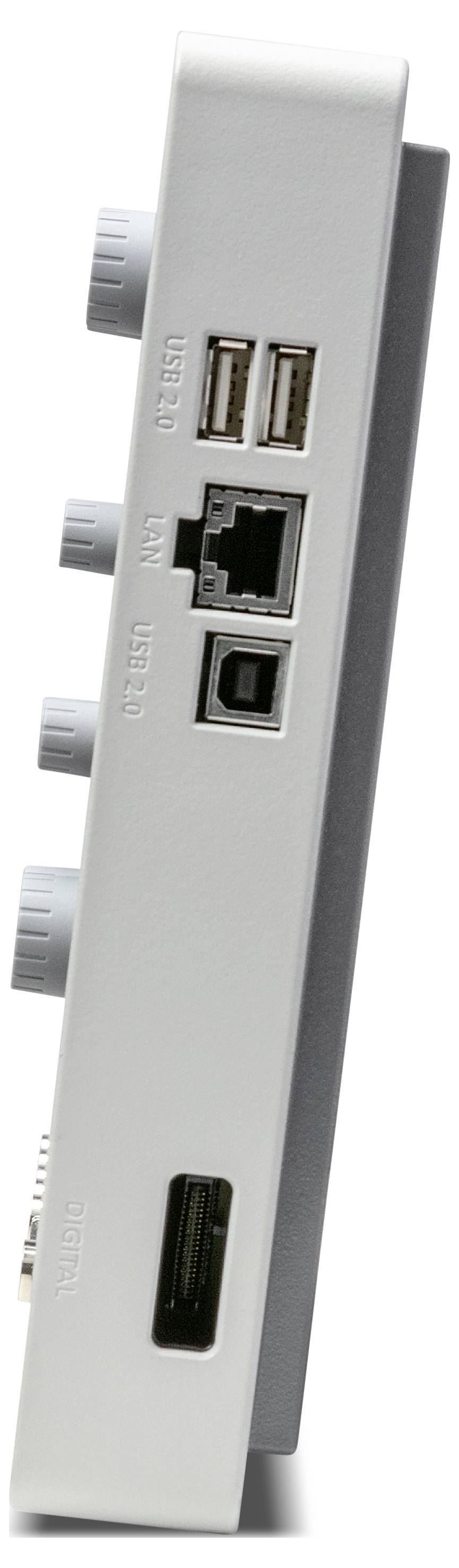

Inoltre, sono supportati un mouse USB e una tastiera e possono essere utilizzati come terzo metodo di interazione con il dispositivo.

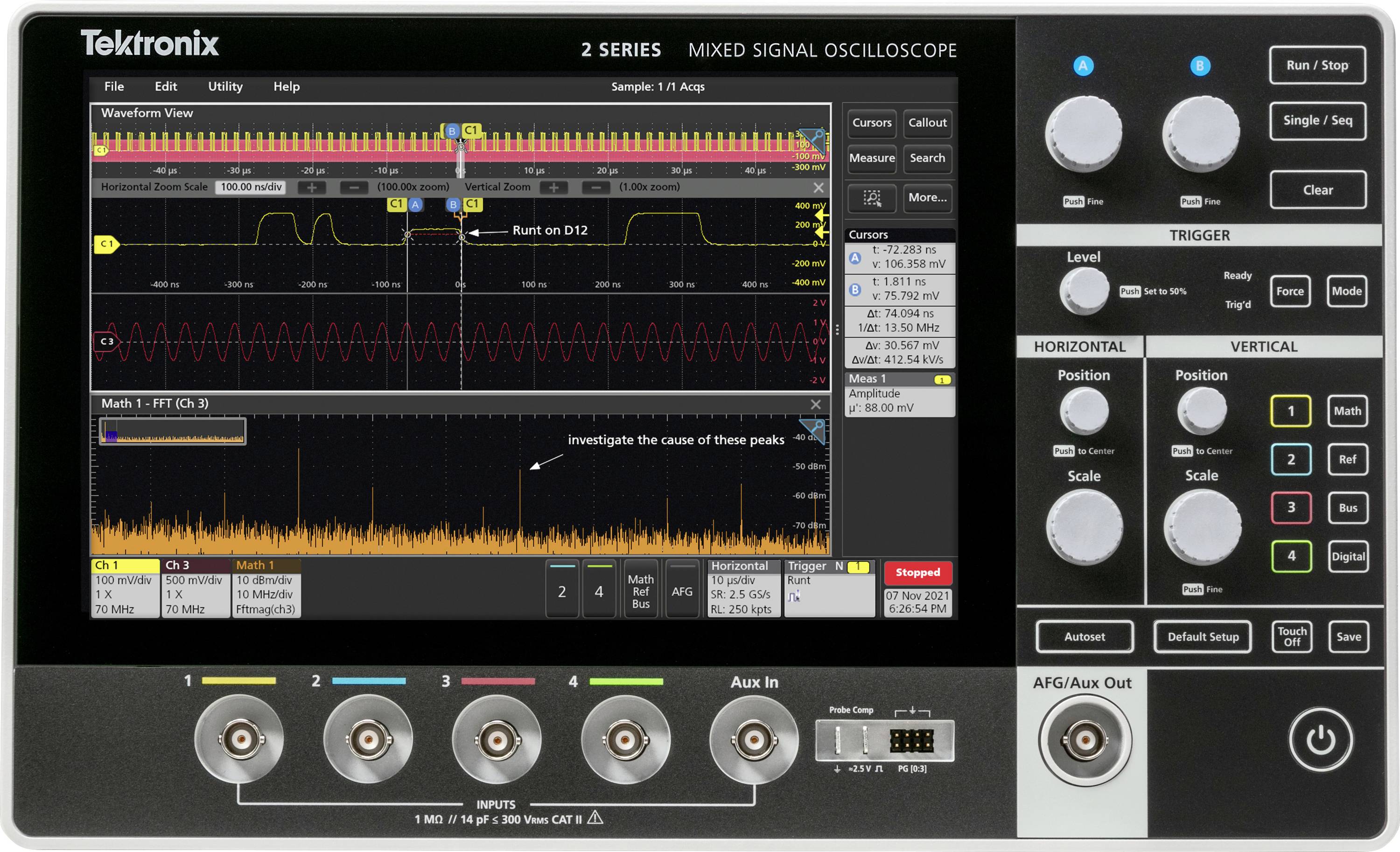

Interfaccia particolarmente facile da usare con analisi completa per informazioni rapide l'interfaccia utente della serie MSO 2 è stata progettata appositamente per il funzionamento touch. Tutte le informazioni chiave sono presentate come una serie di badge con indicazioni visive per mostrare le associazioni. Con un semplice tocco, è possibile accedere immediatamente alla configurazione del dispositivo o alla gestione delle forme d'onda.
In questa classe, la serie MSO 2 è dotata di una nuova rivoluzionaria modalità di visualizzazione, la modalità stack. Tradizionalmente, tutte le forme d'onda sono state sovrapposte su una griglia dello schermo e WAS genera compromessi indesiderati.
La scala verticale e la posizione di ciascuna forma d'onda devono essere impostate in modo da non sovrapporsi, WAS farà sì che venga utilizzata solo una piccola percentuale dell'intervallo ADC, con il risultato di misurazioni imprecise.
La regolazione della scala della forma d'onda verticale e della posizione della forma crea sovrapposizioni, rendendo difficile distinguere i dettagli su una singola forma.
Nella modalità di visualizzazione impilata, ogni forma d'onda riceve una propria sezione (griglia aggiuntiva) che rappresenta l'intera gamma ADC per garantire la massima visibilità e precisione. Inoltre, gruppi di canali possono essere sovrapposti per consentire un confronto visivo dei segnali.
La serie MSO 2 offre un set completo di strumenti di analisi standard, tra cui:
Forma d'onda e cursori a schermo con posizione di lettura selezionabile dall'utente
37 misurazioni automatiche con statistiche di misurazione e gating, con la possibilità di aggiungere un numero illimitato di misurazioni, spostarsi da un evento all'altro e visualizzare immediatamente il risultato minimo o massimo
Matematica delle forme d'onda di base e avanzata, inclusa la modifica di equazioni arbitrarie.

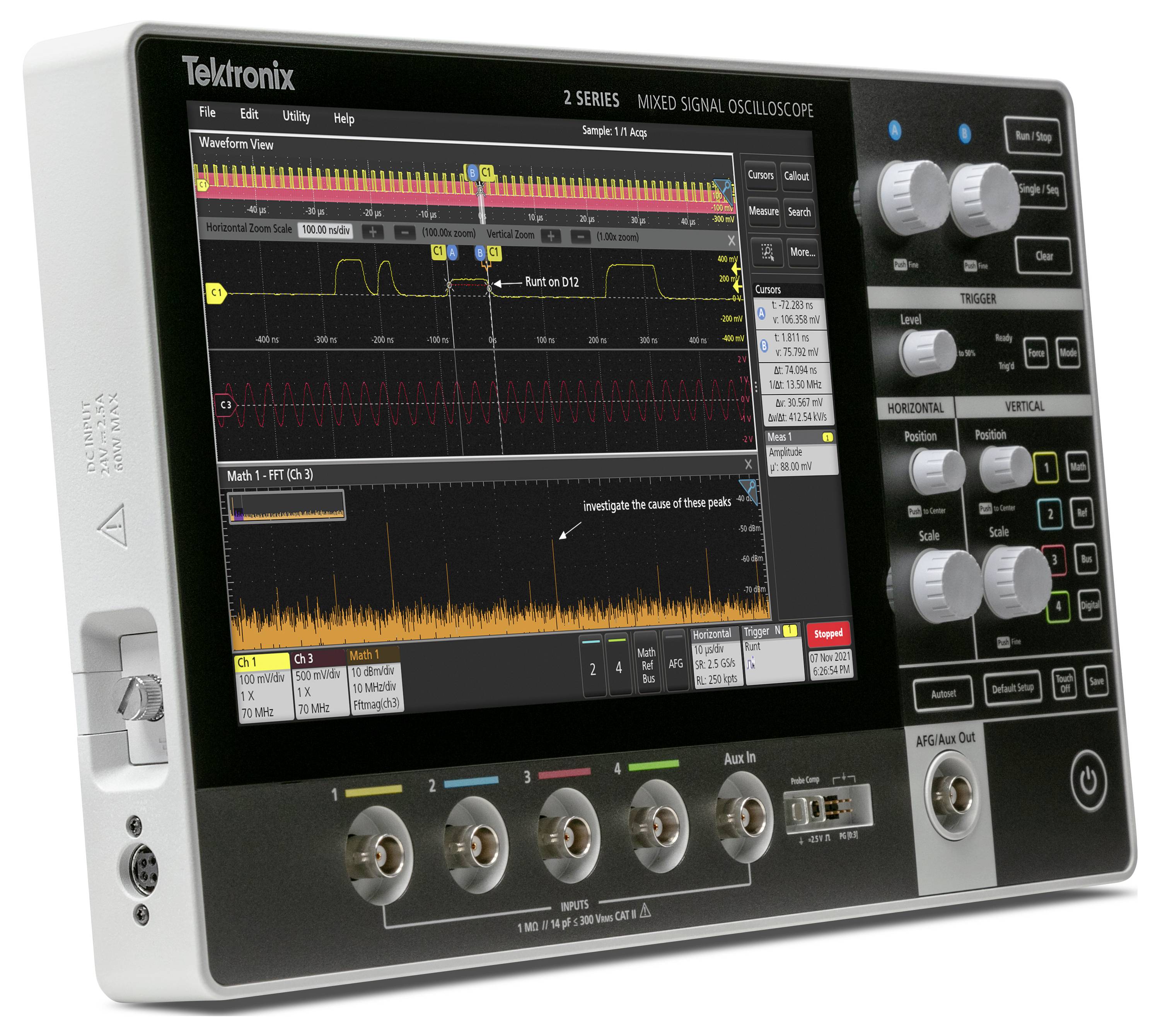

Analisi FFT di base con opzioni di visualizzazione delle dimensioni o della fase, opzioni multiple per la regolazione del tipo di finestra, del gating e delle unità.
Il grande display della serie MSO 2 offre non solo una superficie sufficiente per la rappresentazione del segnale, ma anche per grafici, tabelle dei risultati di misurazione, tabelle di decodifica bus e molto altro ancora. È possibile ingrandire, ridurre e spostare le diverse viste come più si adatta all'applicazione.

Attivazione
Il rilevamento di un guasto del dispositivo è solo il primo passo. L'evento deve essere registrato successivamente per individuare la causa principale. La serie MSO 2 è dotata di un set completo di trigger avanzati, inclusi Runt, Logic, Pulse width, Trigger, timeout, tempo di salita/discesa, configurazione e mantenimento, pacchetto seriale e dati paralleli che possono essere utilizzati per raccogliere eventi rari complessi.

Rispondere all'evento
La funzione "React on Event…" integrata nello strumento consente agli utenti di impostare l'oscilloscopio in modo da rispondere a determinate azioni quando si verifica una determinata condizione, ad esempio un evento trigger, un errore di limite di misurazione, un evento di ricerca o un test con maschera. Ciò consente una facile acquisizione e analisi di eventi rari.

Navigazione e ricerca
Con una durata di registrazione fino a 10 MIO. I punti possono essere rilevati molti eventi, anche migliaia di pacchetti seriali, in un'unica operazione, mantenendo al contempo l'alta risoluzione necessaria per la rappresentazione ingrandita di particolari speciali del segnale.
La ricerca di un evento specifico in un record di segnale di grandi dimensioni può richiedere molto tempo senza utilizzare gli strumenti di ricerca corretti.
La funzione di ricerca consente di cercare automaticamente gli eventi personalizzati nelle acquisizioni. Tutti gli eventi sono contrassegnati da indicatori di ricerca per facilitare la navigazione. I tipi di ricerca includono fianco, larghezza impulso, timeout, Runt, finestra, logica, impostazione e mantenimento, tempo di salita/discesa e contenuto di pacchetti di bus paralleli/seriali. È inoltre possibile passare rapidamente al valore minimo e massimo dei risultati della ricerca.

Didascalie
La documentazione dei risultati e dei metodi di test è importante quando i dati vengono condivisi con un team, le misurazioni vengono ricreate in un secondo momento o vengono fornite le storie dei clienti.
Con pochi tocchi sullo schermo, è possibile creare tutte le didascalie personalizzate necessarie per documentare i dettagli specifici sulle forme d'onda. Per ogni didascalia, è possibile regolare testo, posizione, colore, dimensione carattere e carattere.
