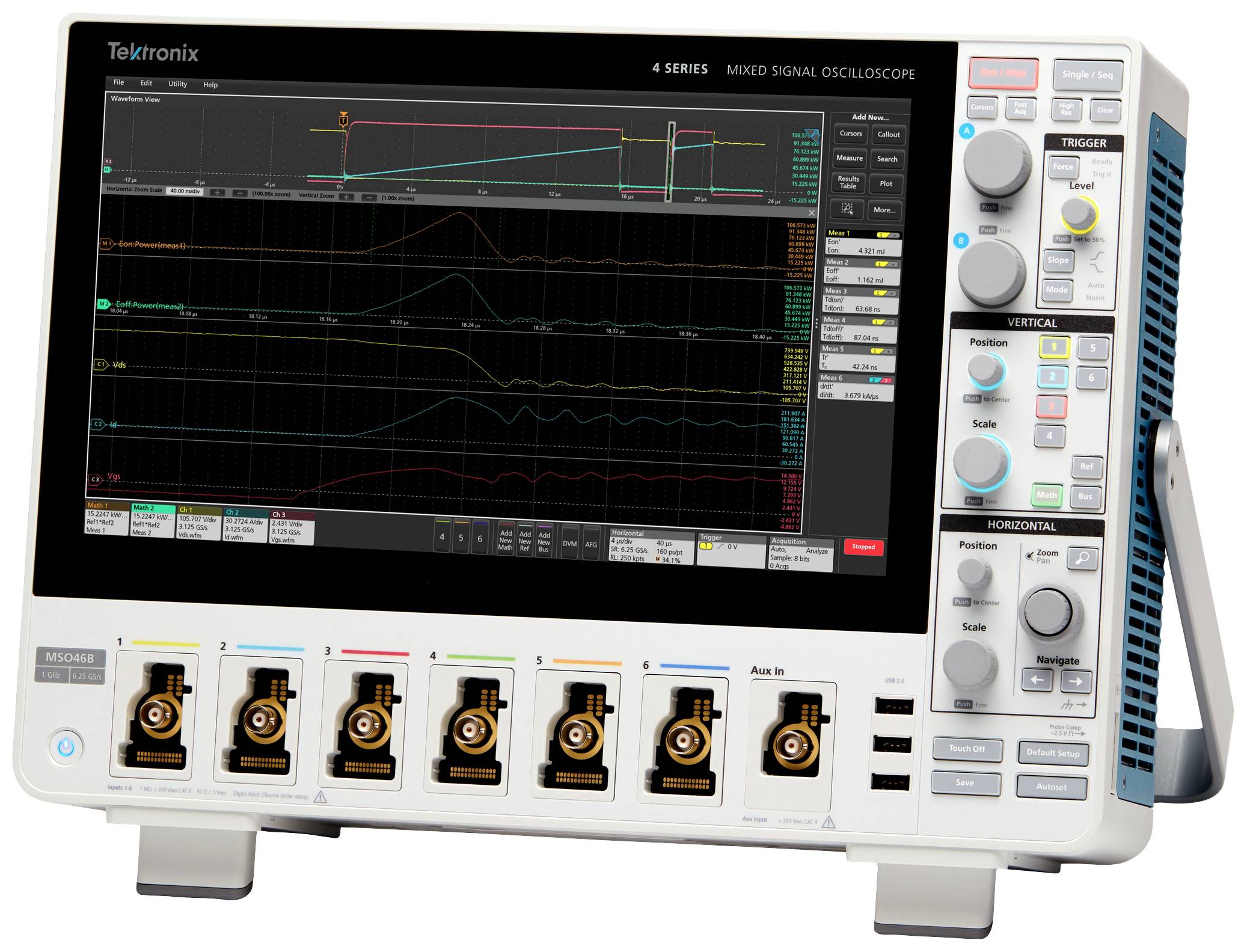

Tektronix MSO46B 4-BW-200 Oscilloscopio digitale 200 MHz 6 canali 6.25 Gsa/s 31.25 Mpts 12 Bit Analizzatore di spettro 1

La serie MSO 4 B stabilisce un nuovo standard di prestazioni, funzioni di analisi e esperienza utente in generale per oscilloscopi da laboratorio -- ideale per Ideal per la ricerca di errori e per la convalida di sistemi integrati e convertitori di potenza. La seconda generazione di questo dispositivo integra una nuova piattaforma di elaborazione, che accelera più che raddoppiando la sua capacità di risposta e accelera notevolmente le misurazioni e il trasferimento dei dati, con il supporto completo del controllo e del funzionamento a distanza. I modelli sono disponibili con 6 ingressi FlexChannel ® per un'elevata visibilità nei design. La scansione ad alta risoluzione a 12 bit fornisce misurazioni precise su un nuovo display HD da 13,3 pollici con un contrasto più elevato. Inoltre, l'analisi dello spettro multicanale sincronizzata facilita la determinazione delle fonti di rumore e delle misurazioni RF. Questa straordinaria potenza di misurazione è combinata con un'interfaccia utente intuitiva e pluripremiata. Ciò facilita risultati rapidi e precisi.

Canali di ingresso
Ingressi FlexChannel ®
Ogni FlexChannel fornisce:
– Un segnale analogico che può essere rappresentato come vista della forma del segnale, una vista dello spettro o entrambi contemporaneamente
8 ingressi logici digitali con testa a pulsante logico TLP058

Frequenza di campionamento (tutti i canali analogici/digitali)
– Tempo reale: 6,25 GS/s.

Profondità di memoria (tutti i canali analogici/digitali)
– 31,25 punti standard (62,5 punti aggiornamento opzionale

Velocità di rilevamento del segnale
>500.000 segnali/s

Risoluzione verticale
ADC da 12 Bit
Fino a 16 bit in modalità Hi-Res

Tipi di trigger standard
– Fianco del segnale, larghezza d'impulso, Runt, timeout, finestra, logica, Setup & Hold, tempo di salita/tempo di caduta, bus parallelo, sequenza, trigger visivo, video (opzionale), HF e Tempo (opzionale)
– Strizzatore ausiliario ≤ 300 Veff. (Solo trigger flangiato)

Analisi standard
Cursore: Forma d'onda, barre a V, barre a H, barre a V+H.
- Misurazioni: 36

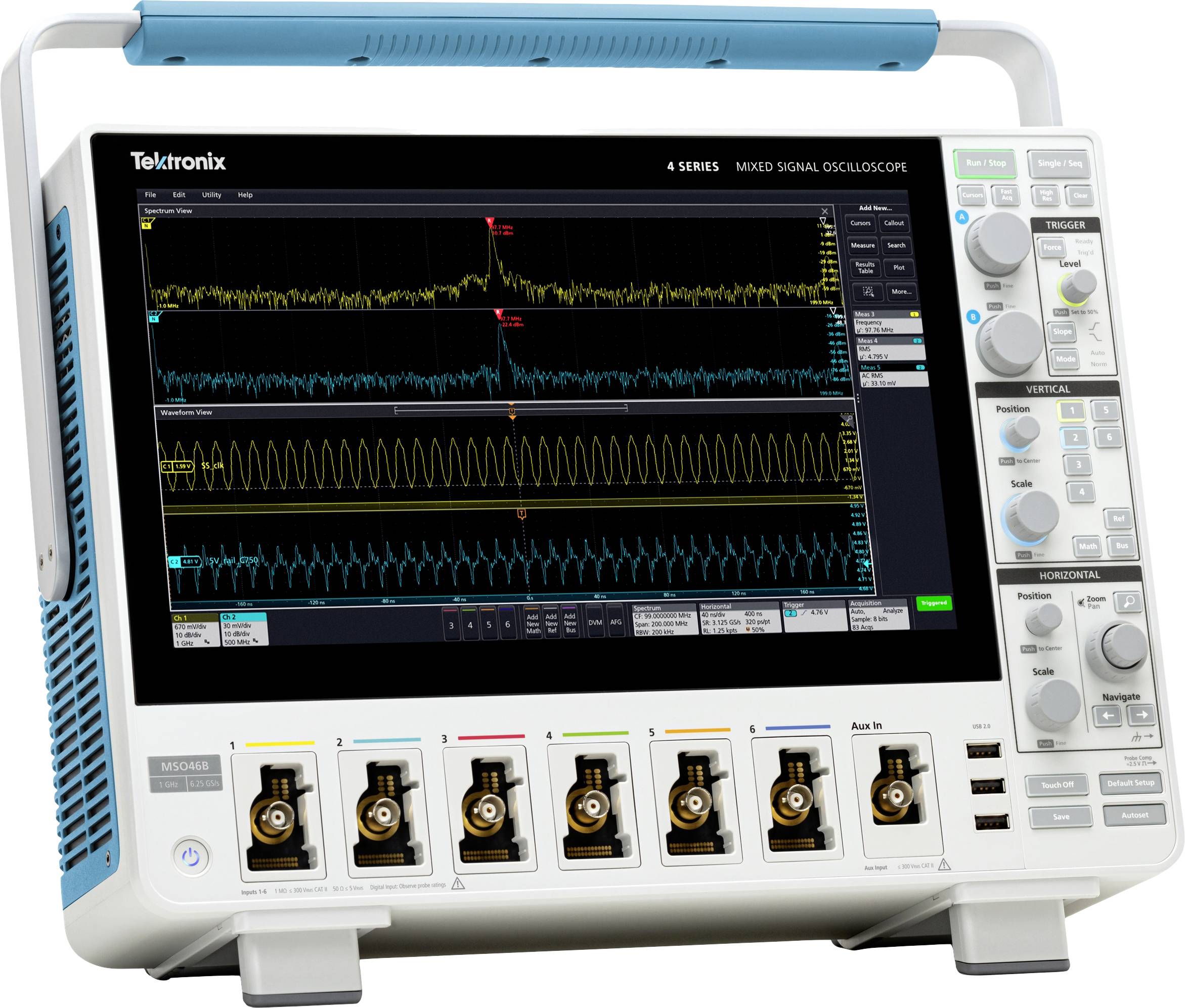

Vista spettro: Analisi del dominio di frequenza con regolatori indipendenti per intervalli di frequenza e di tempo
FastFrame™: Modalità di acquisizione della memoria segmentata con una velocità di trigger massima di > 5.000.000 segnali al secondo
- Grafici: Tendenza temporale, istogramma e spettro
Matematica: Calcolo del segnale di base aritmetico, FFT e editor di matematica avanzato
Ricerca: Ricerca di qualsiasi criterio di attivazione
