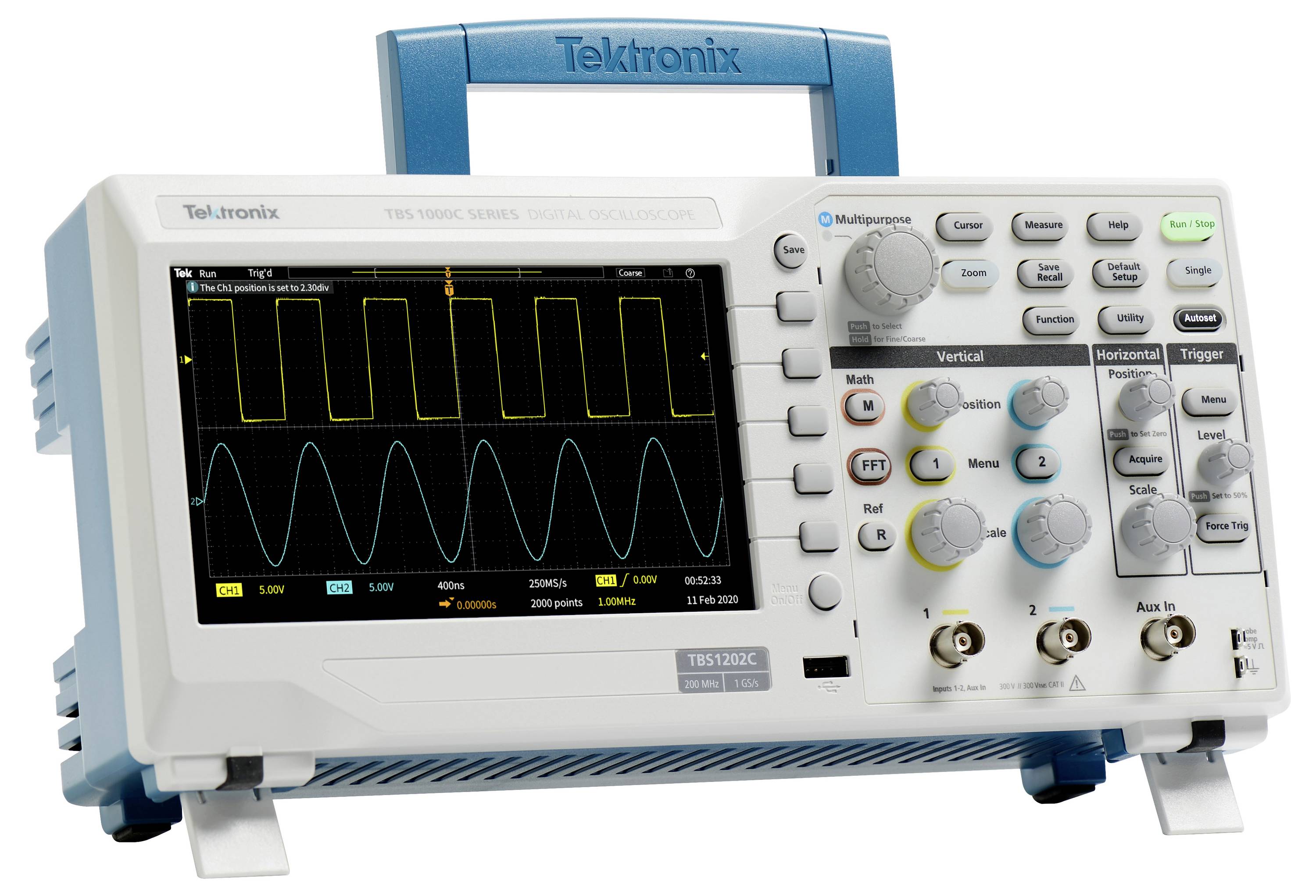

Tektronix TBS1052C-EDU Oscilloscopio digitale 50 MHz 2 canali 1 Gsa/s 20 kpts Memoria digitale (DSO) 1 pz.

L'oscilloscopio a memoria digitale della serie TBS1000C offre prestazioni economiche in un design compatto. È stato progettato appositamente per soddisfare le esigenze degli istituti didattici moderni, degli ingegneri di sviluppo per la progettazione embedded e dei produttori. Il dispositivo è dotato di un display a colori WVGA da 7" con una velocità di campionamento fino a 1 GS/s, larghezze di banda da 50 MHz a 200 MHz.
Lo strumento viene fornito con un innovativo sistema di courseware che integra gli esercizi di laboratorio con istruzioni dettagliate per i partecipanti. HelpEverywhere® offre suggerimenti e suggerimenti utili sull'interfaccia utente, in modo che il dispositivo sia accessibile anche ai nuovi utenti.

In questo modo potrete imparare e lavorare più velocemente

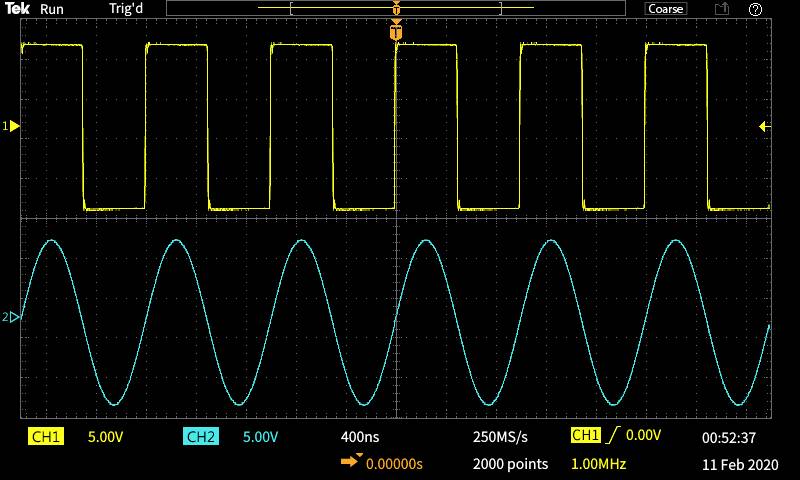

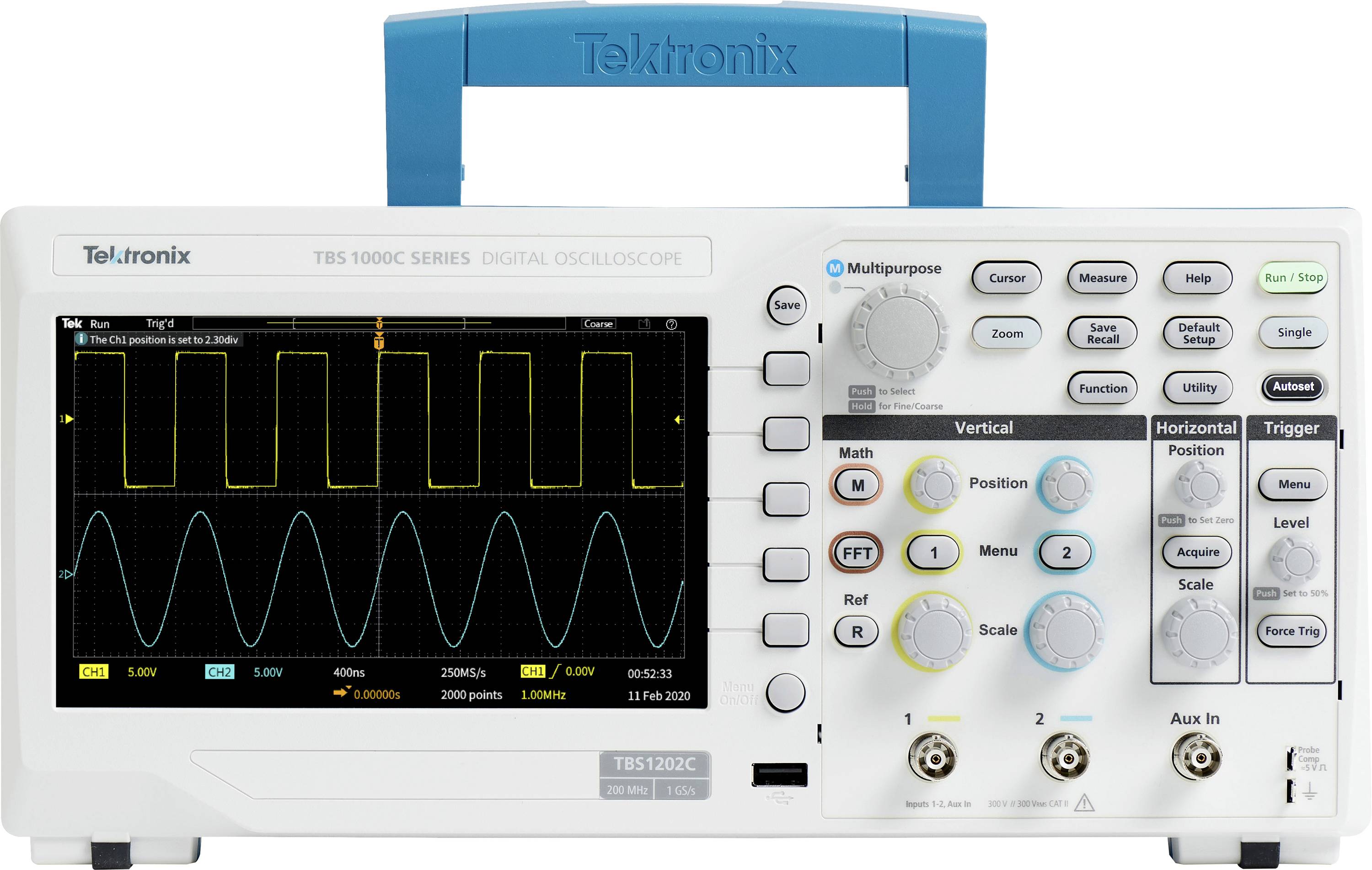

L'oscilloscopio della serie TBS1000C è stato progettato per un apprendimento rapido e un funzionamento semplice con la giusta combinazione di funzioni. Gli speciali comandi sul pannello anteriore consentono un facile accesso a tutte le impostazioni importanti. La griglia con 10 divisioni verticali e 15 orizzontali consente di visualizzare più segnali per schermo.

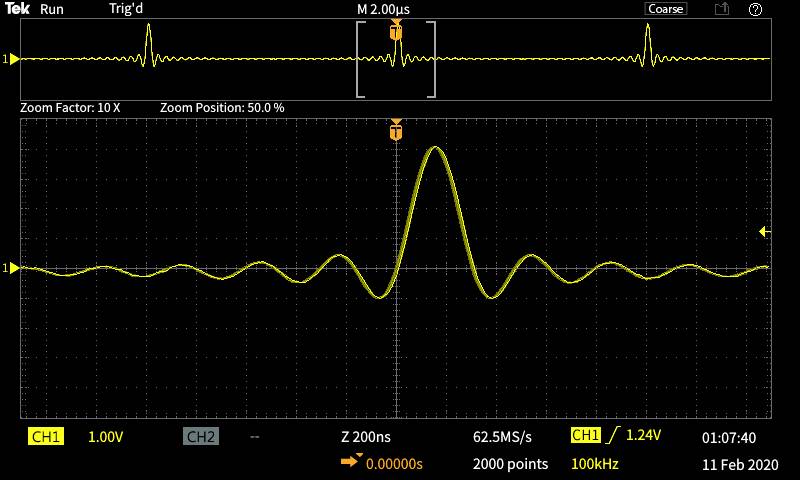

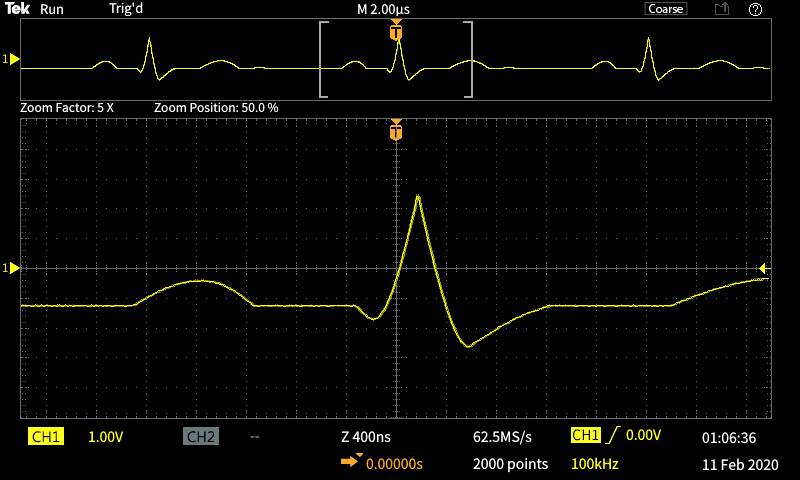

I menu di grandi dimensioni con informazioni chiaramente scritte e colorate sullo schermo facilitano la navigazione e la ricerca delle informazioni rilevanti. È possibile sfogliare rapidamente il set di dati utilizzando la funzione Zoom e ingrandire il segnale per visualizzare i dettagli di aree specifiche.

Molteplici modalità di trigger e rilevamento

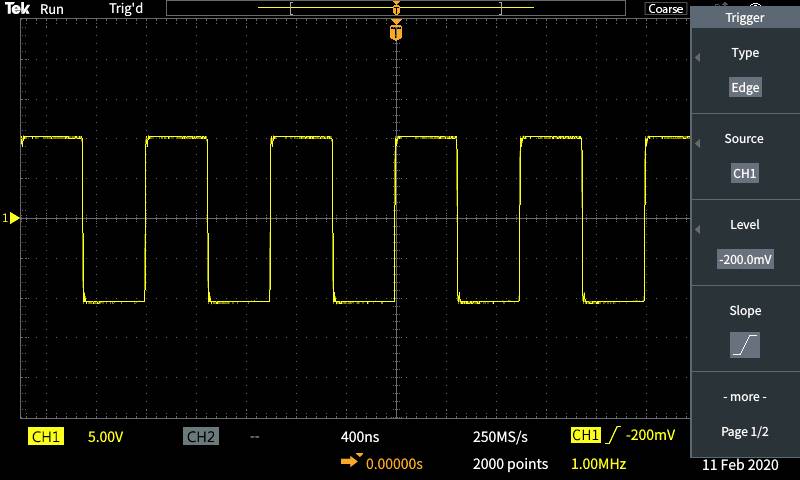

Il sistema di trigger è progettato per la ricerca di errori nei circuiti moderni in cui si verificano segnali misti. Oltre a un trigger di bordo di base, il sistema include anche l'attivazione della larghezza degli impulsi e della Runt, che sono particolarmente utili per la ricerca di errori nella parte digitale di progetti di circuiti.
La regolazione dell'ampiezza degli impulsi è perfetta per la ricerca di disturbi a breve termine o di stati di timeout. I trigger Runt vengono utilizzati per rilevare i segnali la cui ampiezza è inferiore al previsto.
L'oscilloscopio della serie TBS1000C dispone di diverse modalità di rilevamento. La modalità di acquisizione predefinita è la modalità di campionamento adatta alla maggior parte dei casi di utilizzo. La modalità di acquisizione del valore di picco è utile quando si rilevano picchi di segnale, mentre la modalità valore medio può aiutare a ridurre il rumore nei segnali ripetitivi.

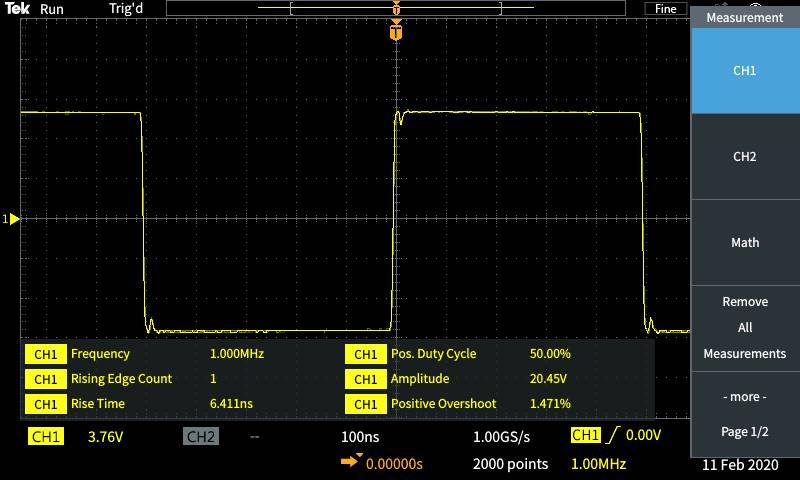

Misurazioni e analisi automatiche

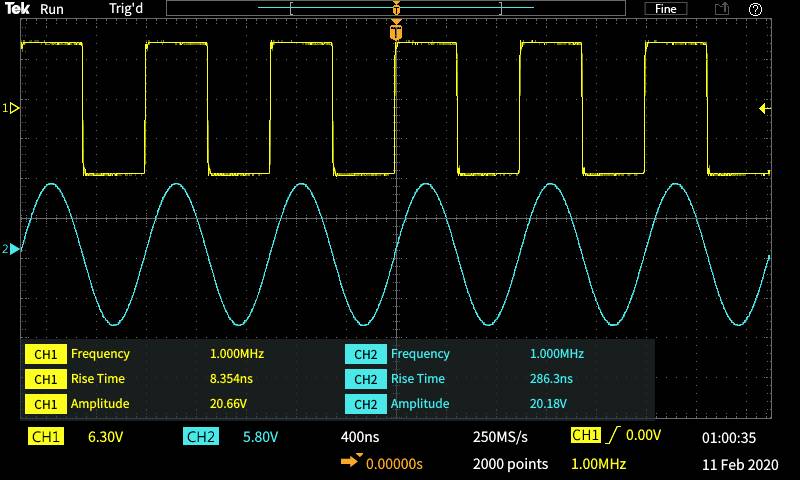

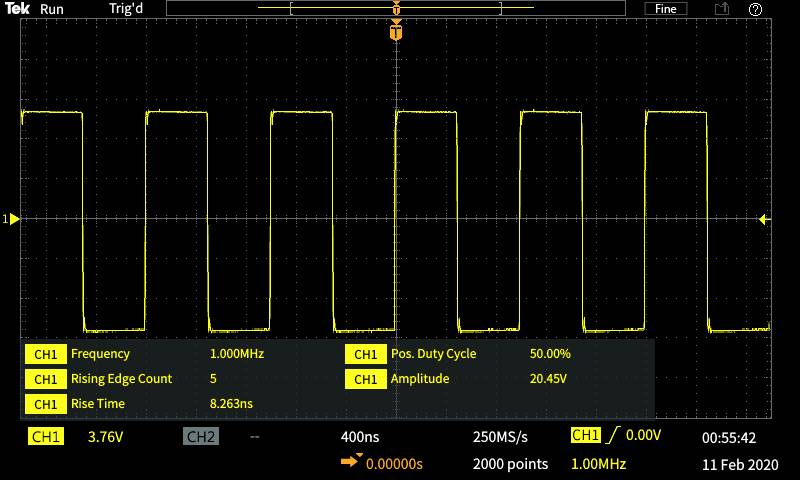

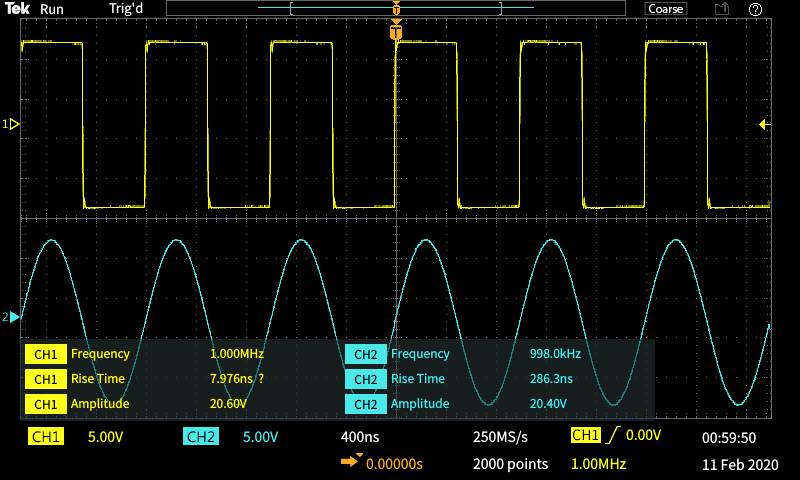

Un'ampia gamma di misurazioni automatiche consente il controllo rapido e comodo di un'ampia gamma di condizioni di segnale in diverse applicazioni. Le misurazioni vengono visualizzate su un'unica schermata. Sono suddivise in quattro categorie: Frequenza, tempo, ampiezza e area.

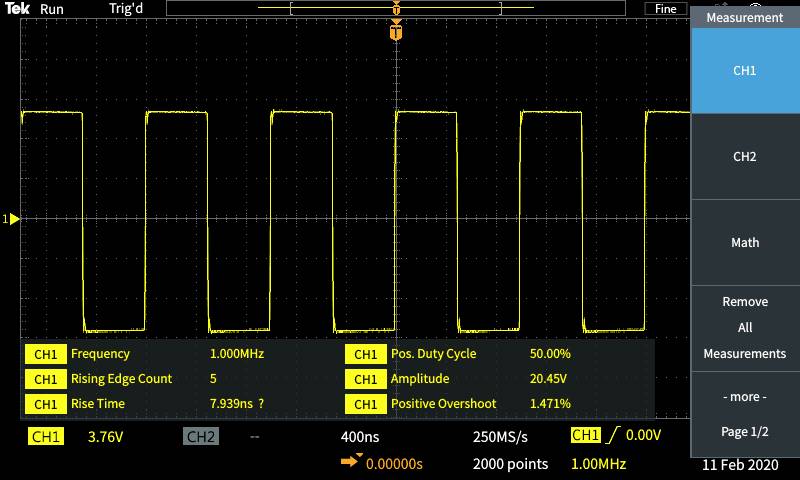

Tutte le misurazioni vengono visualizzate su una schermata per la selezione dei risultati di misurazione, tramite la quale è possibile scegliere tra 32 misurazioni automatiche, invece di dover fare clic su numerosi menu.
Le misurazioni sono contrassegnate con colori sulla base della sorgente e visualizzate su sfondo trasparente, in modo che i segnali non siano oscurati dagli indicatori dei valori misurati.

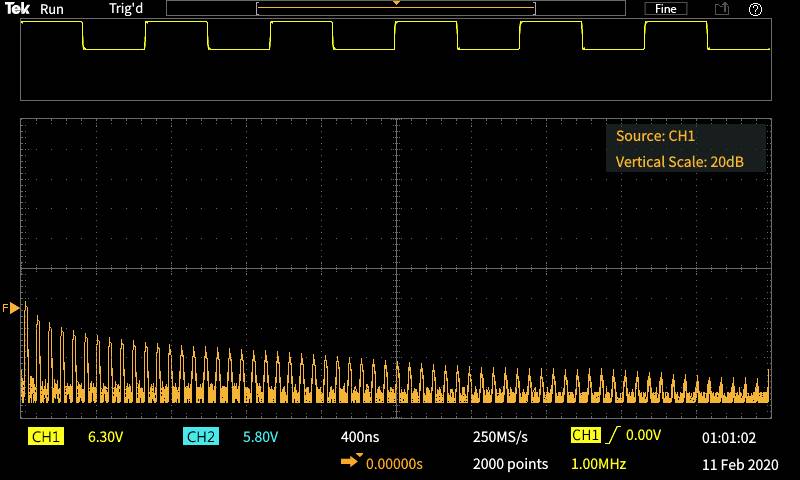

Funzione FFT
È possibile ottenere chiarezza sulle frequenze contenute nei segnali, richiamando la funzione FFT con il tasto FFT sul pannello anteriore.
È possibile visualizzare solo la FFT o attivare la visualizzazione del segnale sorgente per visualizzare sia la frequenza che il segnale nell'intervallo di tempo. Un display trasparente rappresenta impostazioni importanti senza bloccare la visualizzazione FFT.

HelpEverywhere®

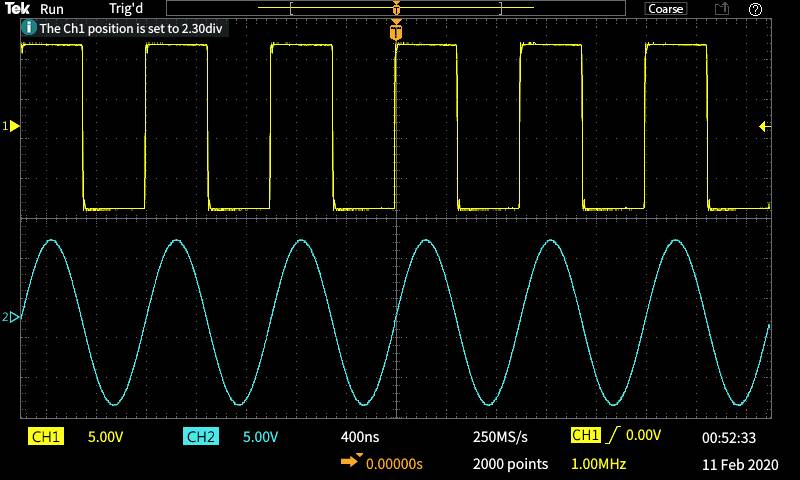

Il sistema HelpEverywhere® offre testi di aiuto con illustrazioni che spiegano le diverse impostazioni, in modo che i nuovi utenti possano determinare più facilmente quali misure utilizzare e come interpretare i risultati delle misurazioni.
La lingua della guida corrisponde all'interfaccia utente specifica.

Nuove soluzioni di formazione innovative
L'oscilloscopio della serie TBS1000C offre diverse funzioni che consentono all'insegnante di dedicare più tempo all'insegnamento dei concetti di base. Il manuale "Oscilloscopio – Introduction" è integrato nel sistema di guida della serie TBS1000C. Premendo il tasto guida sul pannello anteriore è possibile accedere alle informazioni sulle funzioni di base dell'oscilloscopio, nonché a una panoramica dell'oscilloscopio TBS1000C, dei comandi e di alcuni suggerimenti per l'uso.

Le funzioni come Auto Setup, Cursore e Auto Measurements (impostazione automatica, cursore e misurazioni automatiche) possono essere disattivate sui dispositivi. Disattivando le funzioni, gli studenti possono apprendere concetti di base e capire come utilizzare i controlli orizzontali e verticali per acquisire il segnale, come funziona la griglia per misurare il tempo e la tensione e come vengono visualizzate/calcolate manualmente le caratteristiche del segnale.

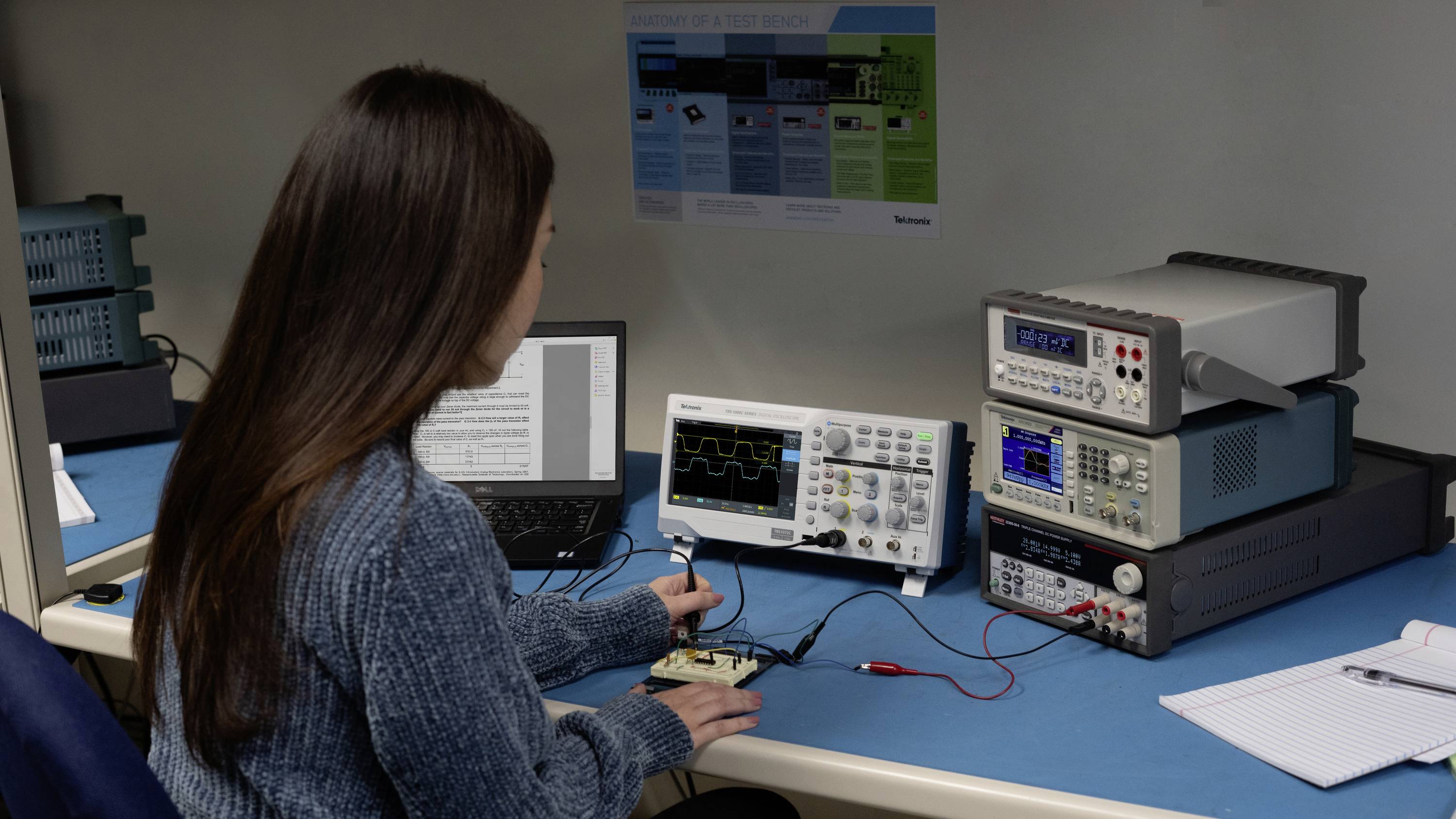

La funzione di courseware integrata consente ai docenti di caricare gli esercizi di laboratorio nello strumento, in modo che i partecipanti alla lezione abbiano a disposizione istruzioni in ogni stazione. Inoltre, questa funzione offre un quadro strutturato all'interno del quale i partecipanti possono acquisire dati da includere nei loro report. Nel centro risorse Courseware di Tektronix sono disponibili per il download oltre 100 esercizi di laboratorio esemplari.

Trasferimento dati flessibile

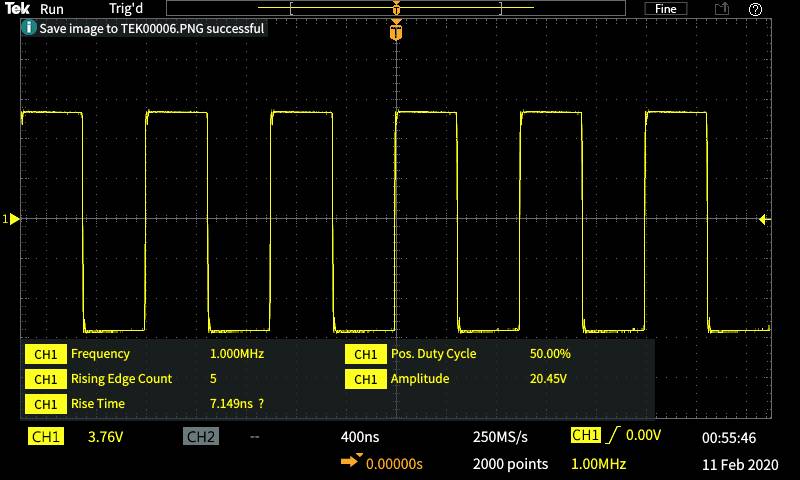

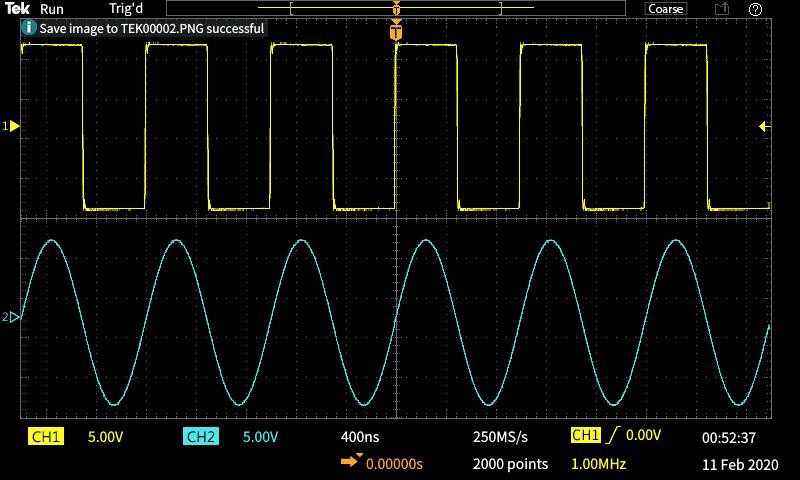

La porta host USB sulla parte anteriore del dispositivo facilita il salvataggio delle impostazioni del dispositivo, delle schermate e dei dati delle forme d'onda su una chiavetta USB.

TekScope
Il software TekScope amplia le capacità del vostro dispositivo trasferendo in modo semplice i dati direttamente dall'oscilloscopio al PC, in modo da poter eseguire un'analisi offline. Le funzioni di analisi remote per gli oscilloscopi da laboratorio consentono di utilizzare i bus più utilizzati (I2C, SPI, CAN, CAN-FD, LIN, in un ambiente utente molto simile a quello dei nostri dispositivi ad alte prestazioni e UART) consentono di decodificare i protocolli, ottenere funzionalità di analisi avanzate per misurazioni, trend, istogrammi, ricerche e marcatori illimitati e di eseguire analisi dei segnali offline.

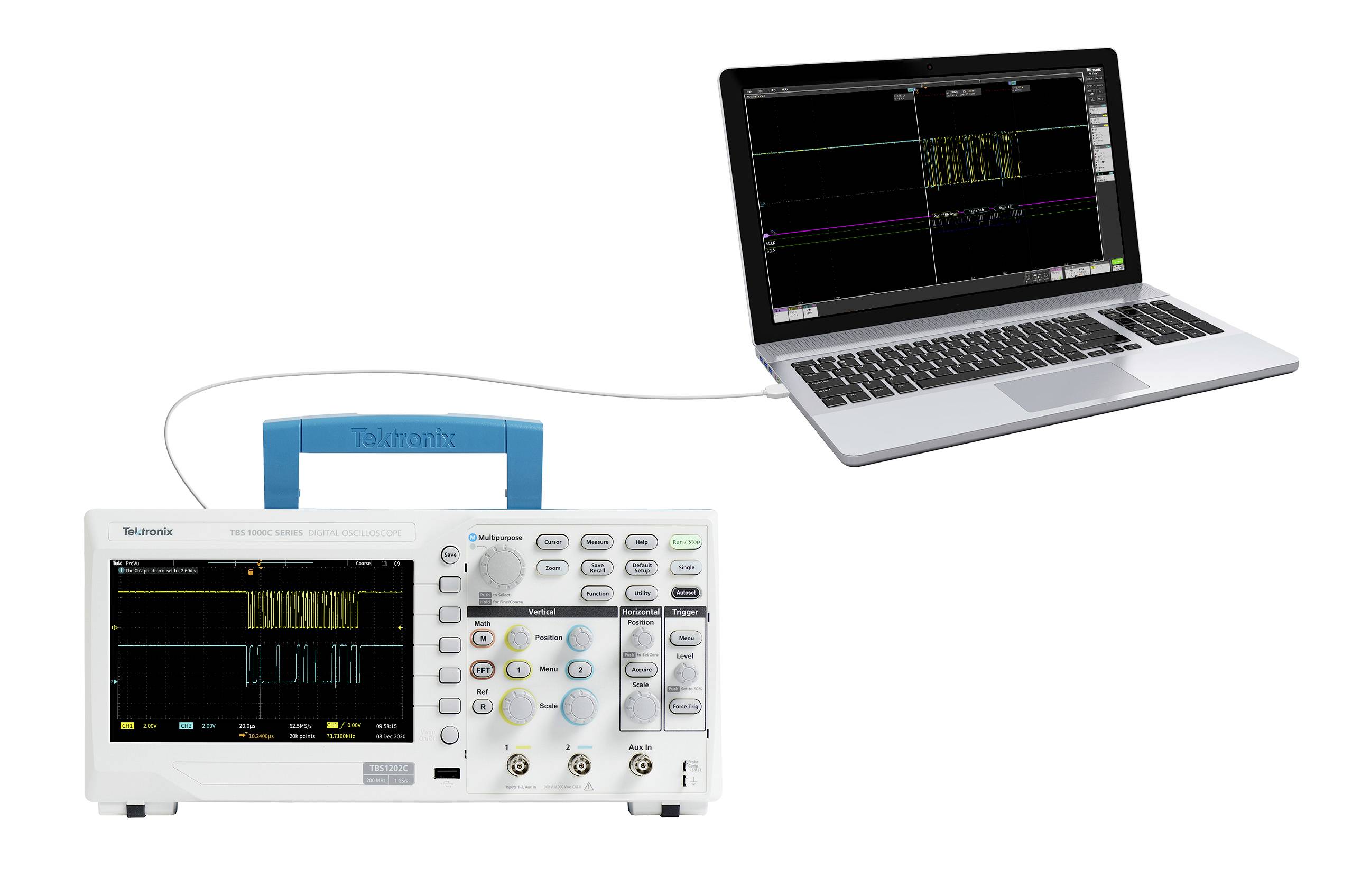

Attacco PC

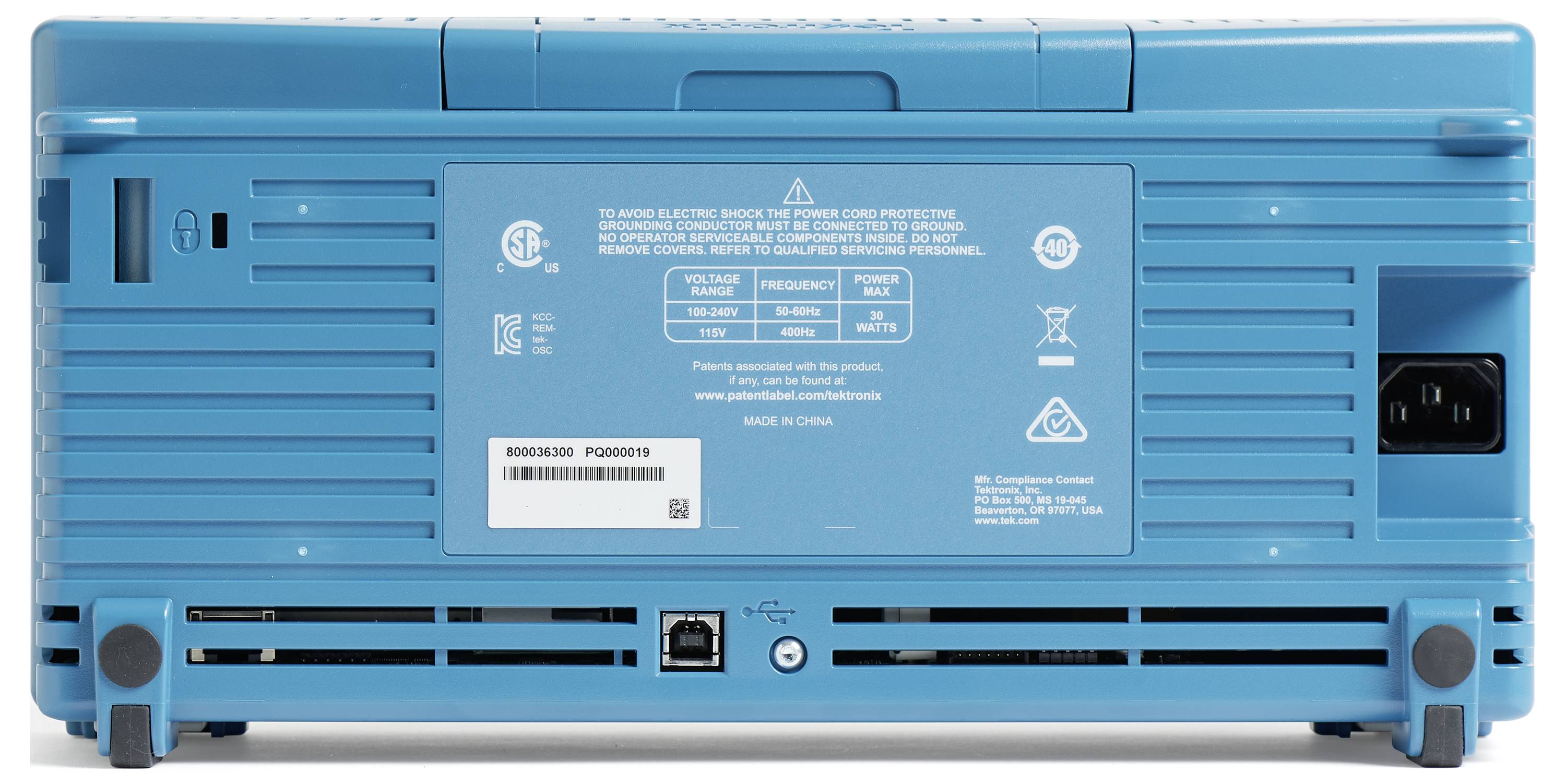

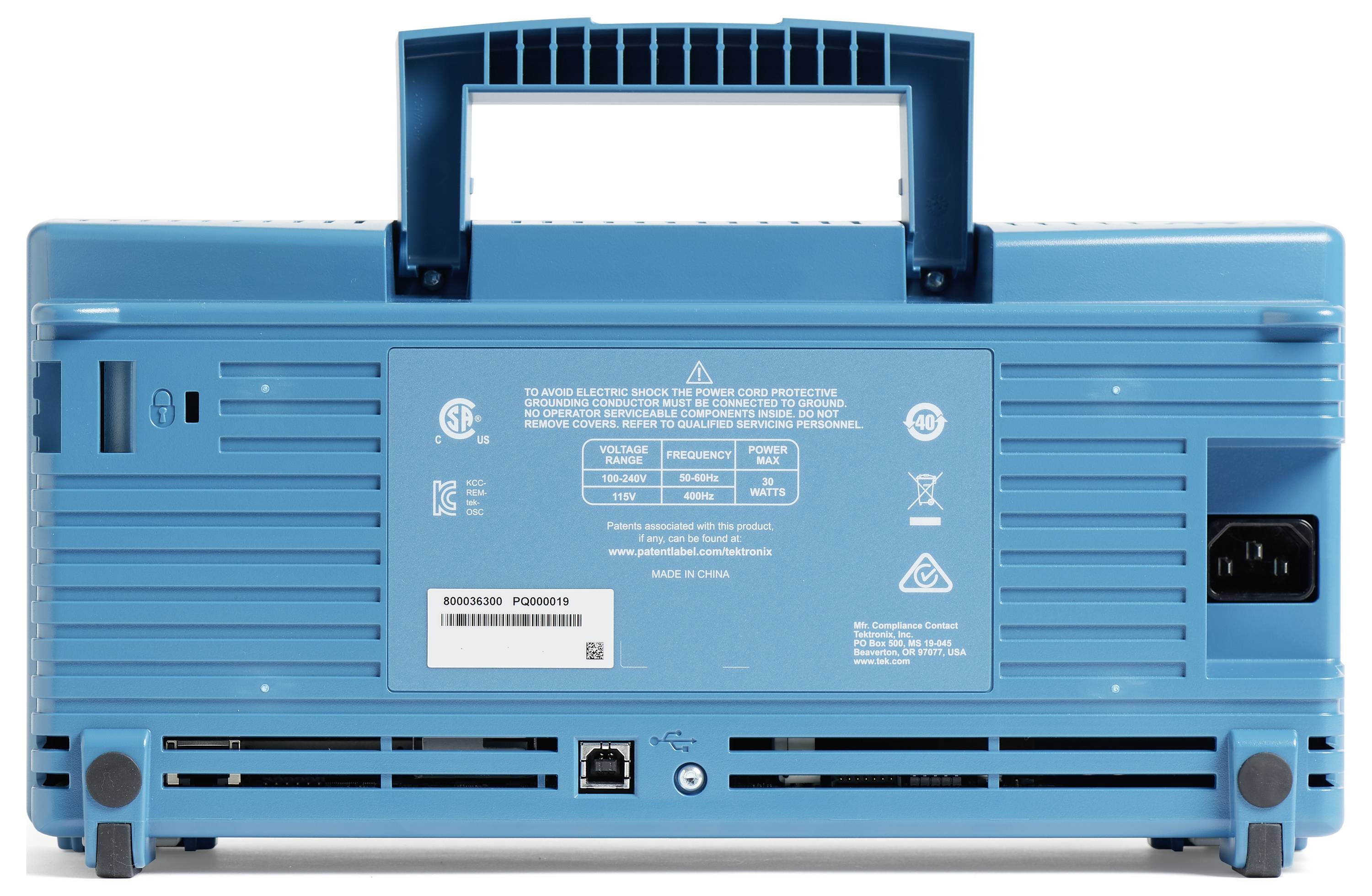

Dopo aver collegato un PC tramite l'interfaccia USB sul retro del dispositivo, è possibile acquisire, salvare e analizzare facilmente le misurazioni utilizzando il software di comunicazione per PC OpenChoice® (disponibile sul sito web di Tektronix). È sufficiente trascinare i contenuti dello schermo e i dati del segnale nell'applicazione desktop standalone o direttamente in Microsoft Word ed Excel.

Avvio automatico
Kickstart offre il controllo degli strumenti da laboratorio, la raccolta automatizzata dei dati e la possibilità di registrare le misurazioni di diversi dispositivi in laboratorio. I dati raccolti possono essere rappresentati graficamente per ottenere ulteriori informazioni o per le quali è possibile esportare ulteriori analisi in diversi formati. Il software supporta oscilloscopi, multimetri digitali (DMM), alimentatori e unità di misurazione della sorgente (SMU).
