Tektronix TICP100 IsoVu™ Isolierte Stromtastköpfe Sonda 1 pz.

Eseguire misurazioni di corrente dinamiche più precise basate su shunt con le sonde di corrente serie TICP. L'elevata larghezza di banda, i campi di misura flessibili, la completa separazione galvanica e il rumore estremamente ridotto consentono di andare oltre i limiti tradizionali - Ideal per misurazioni a basso rumore su shunt di corrente in sezioni a potenziale zero di circuiti elettrici.

Una pietra miliare nella misurazione della corrente con gli oscilloscopi
Le sonde di corrente TICP, in combinazione con shunt ad alte prestazioni o CVR, consentono misurazioni di corrente continua fino a diverse centinaia di MHz. Scegli tra tre modelli che si adattano alla tua applicazione e al tuo budget.

Grazie all'isolamento RF completo tra la punta della sonda e l'oscilloscopio, si evitano loop di messa a terra e si riducono notevolmente i disturbi in modalità comune.

Bassa attenuazione, impedenza di ingresso di 50 Ω e punte schermate garantiscono un basso livello di rumore.

Tre larghezze di banda: 250 MHz, 500 MHz, 1 GHz
CMRR fino a 90 dB a 1 MHz
Contributo rumore < 4,7 NV/√Hz (<150 μV a 1 GHz)


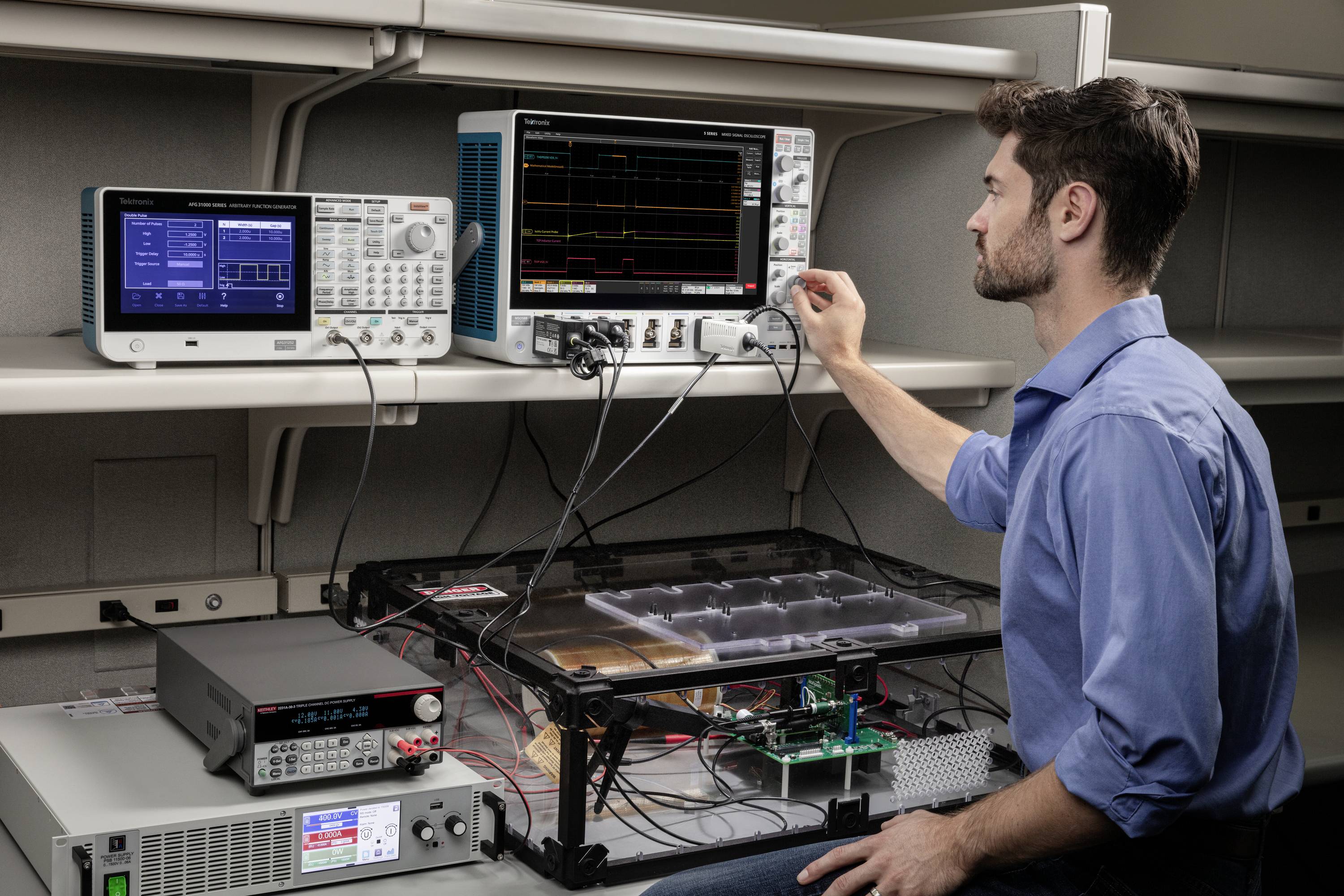

Nuove informazioni sui convertitori di potenza SiC e GaN
Per la misurazione di correnti in rapido cambiamento in dispositivi di commutazione con ampio spazio di banda, le sonde shunt possono fornire una maggiore larghezza di banda rispetto alle sonde Clamp-on. L'isolamento IsoVu elimina i loop di messa a terra, consente misurazioni su circuiti ad alta tensione e offre una soppressione di modo comune estremamente elevata. Di conseguenza, le sonde TICP Ideal sono adatte per le misurazioni di corrente su shunt e CVR su FET di commutazione High-Side SiC e GAN.

Larghezza di banda: 250 MHz, 500 MHz o 1 GHz
Tensione di modo comune 1800 VRMS
CMRR fino a 90 dB a 1 MHz
Valutazione di sicurezza 1000 V CAT II

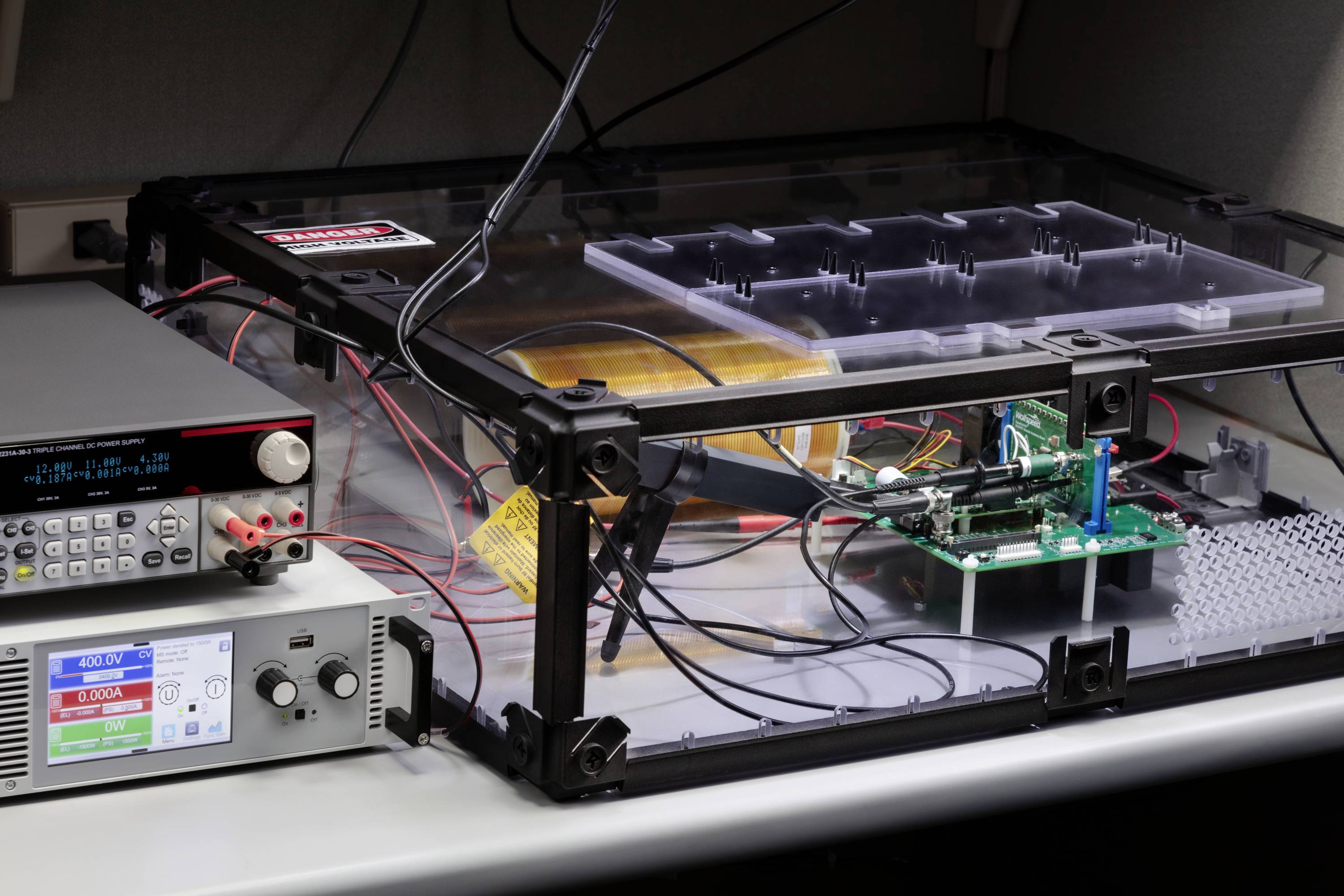

In combinazione con le sonde di tensione IsoVu, si ottiene un'immagine a basso rumore della potenza di commutazione.

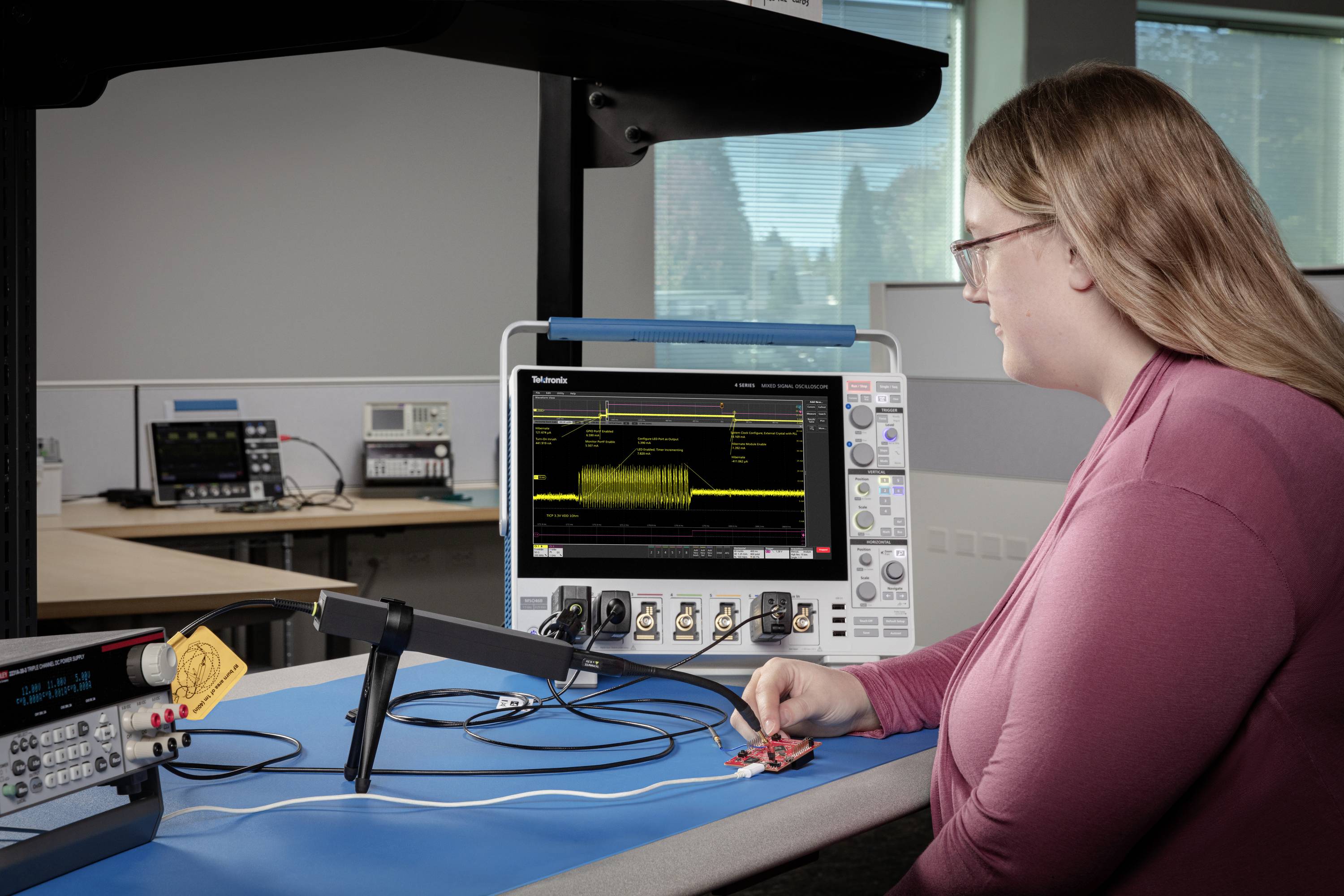

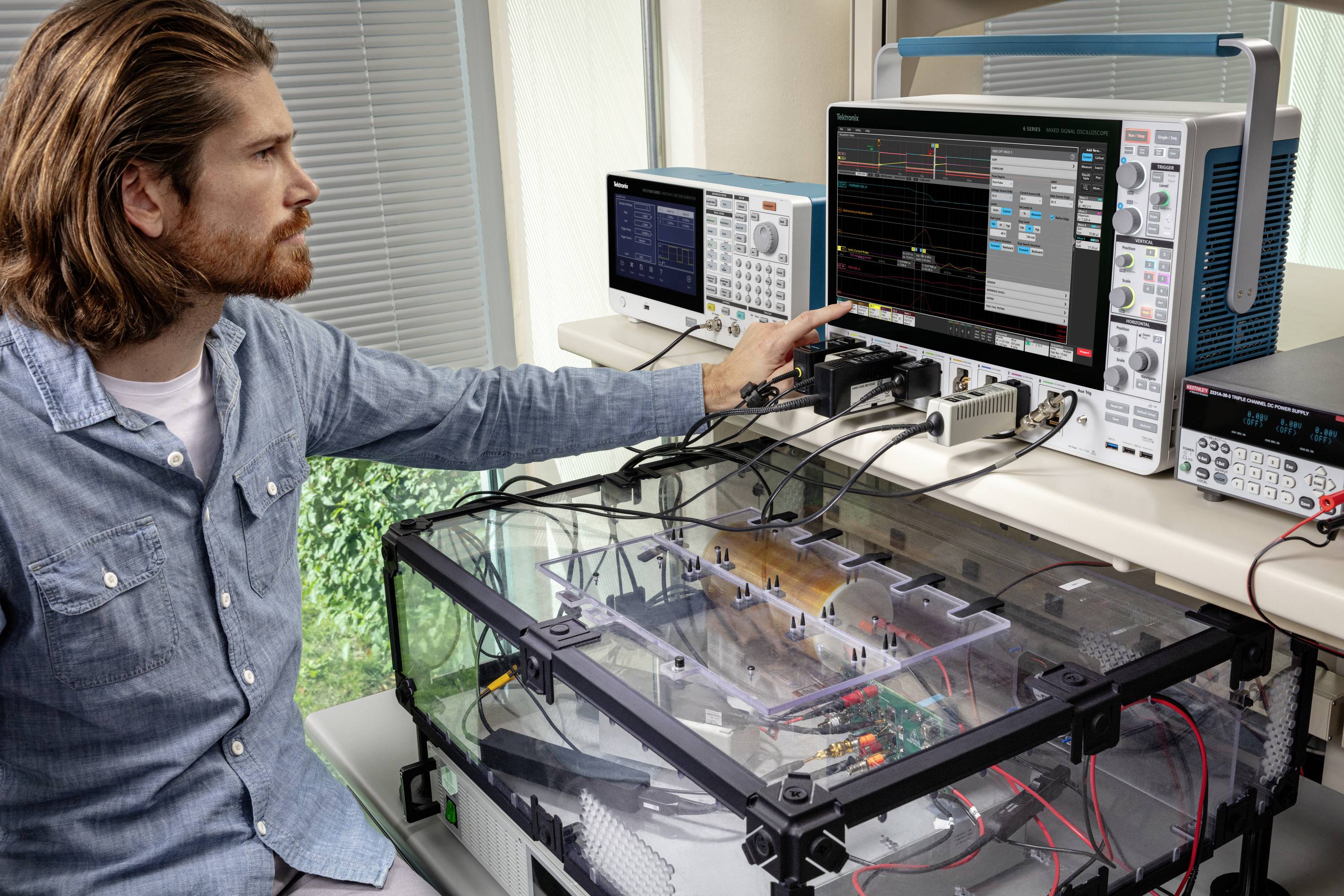

Misurare l'assorbimento di corrente in nanosecondi e microampere in progetti a basso Power
La misurazione accurata dei flussi dinamici a basso livello può essere fondamentale per ottimizzare la gestione dell'energia in dispositivi IoT e mobili. Con le sonde TICP e gli shunt, è possibile, insieme all'oscilloscopio, monitorare il consumo energetico durante determinate attività del sistema e le transizioni dallo stato di riposo allo stato attivo in combinazione con gli accessi alla memoria e i/O.

Larghezza di banda fino a 1 GHz
Contributo rumore < 4,7 NV/√Hz (<150 μV a 1 GHz)

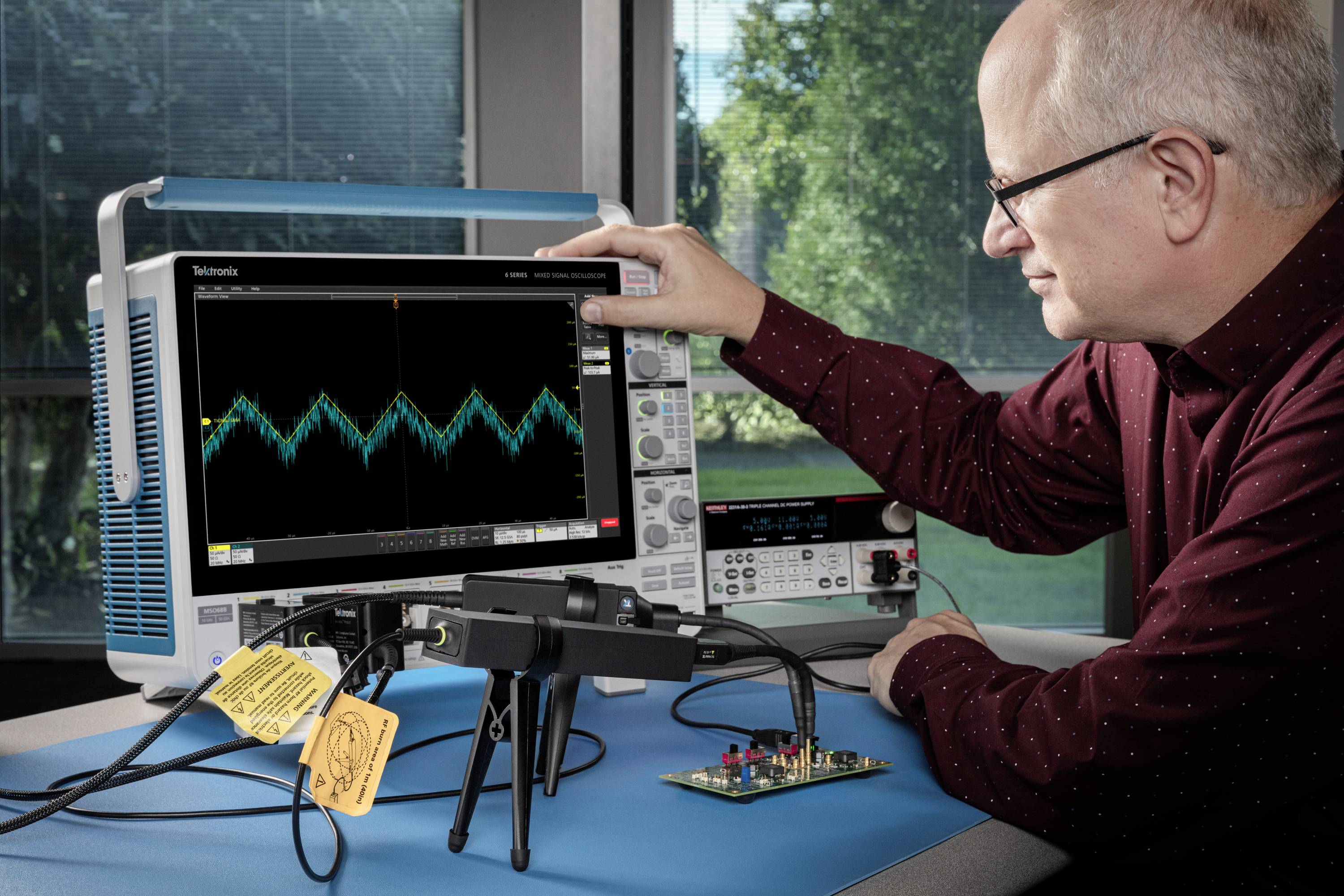

Misurare senza problemi guide da 12, 24 o 48 V o superiori
Combinate le sonde Power Rail per l'analisi su più rotaie di reti di distribuzione dell'alimentazione.

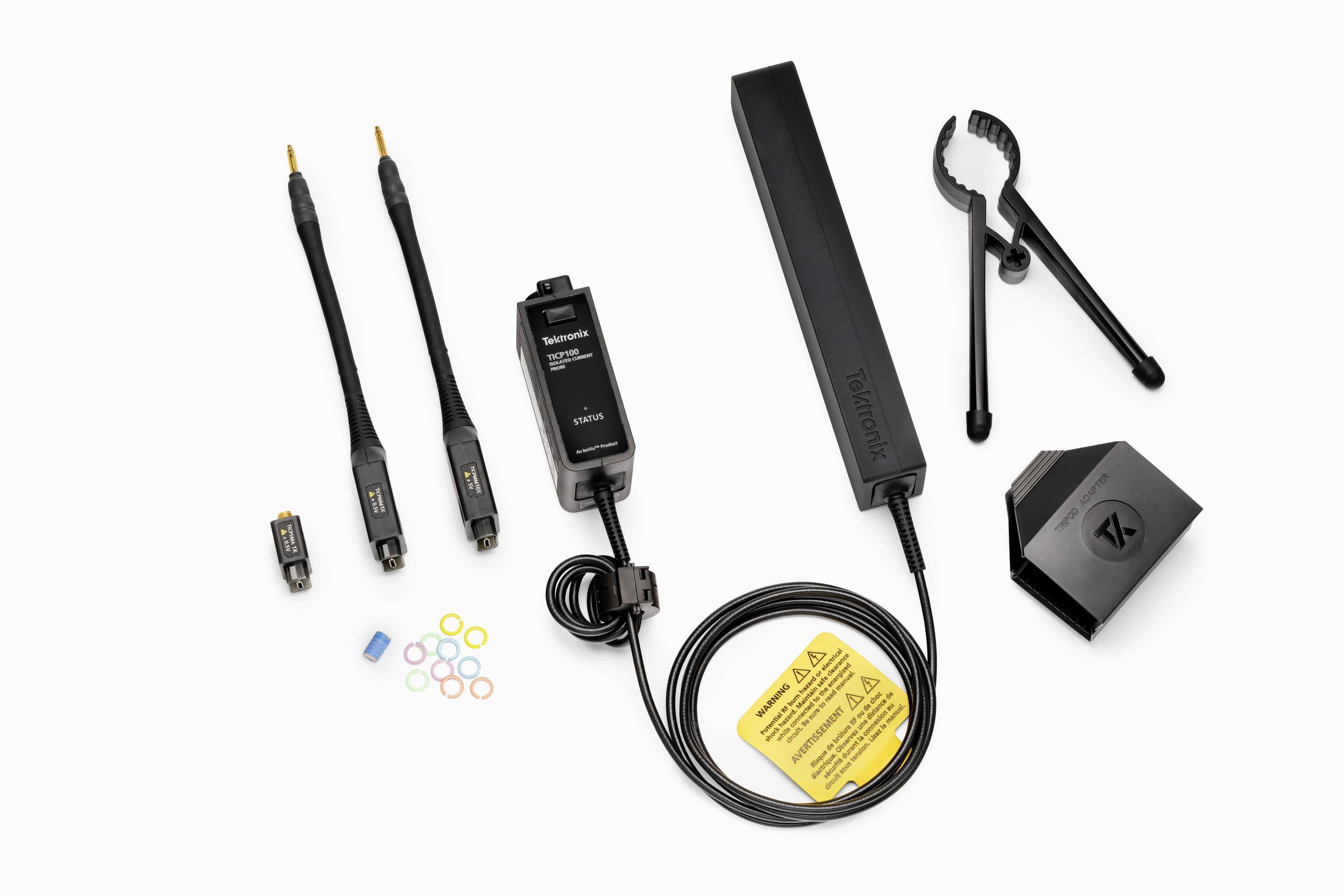

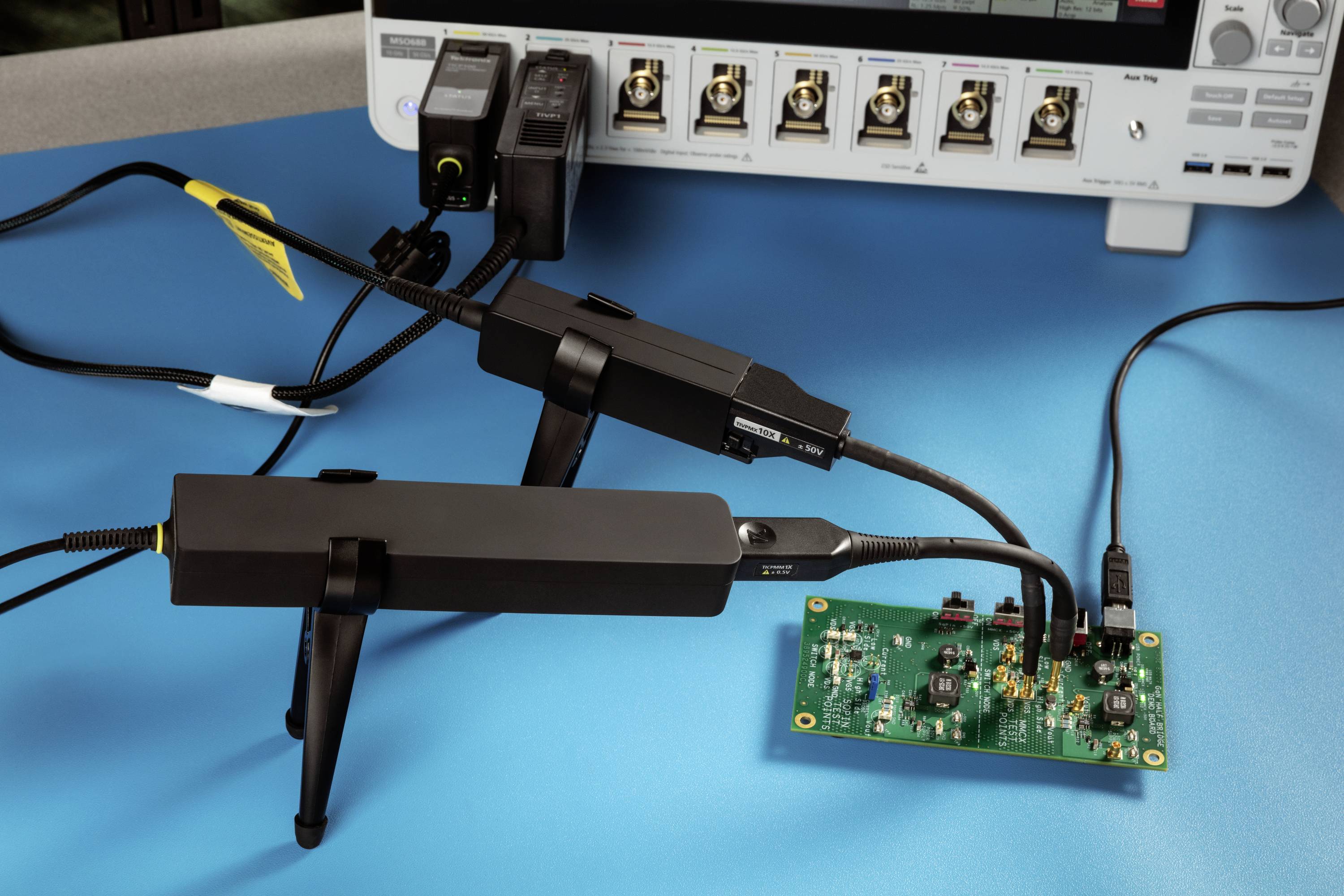

Ridurre al minimo i problemi di connessione
Le sonde e i puntali TICP sono progettati per ridurre al minimo lo sforzo di collegamento, limitando al contempo il rumore. Le punte sono progettate per essere facilmente curvate per ridurre il carico sui collegamenti e per consentire collegamenti semplici e affidabili con il pezzo da collaudare.

I puntali terminano in collegamenti MMCX schermati con un'elevata larghezza di banda
Utilizzo con gli adattatori disponibili in commercio per collegamenti SMA o BNC
Adattamento a connettori da 25 mil per il collegamento a shunt integrati e punti di prova
Incluso adattatore a due gambe e a tre gambe per stabilizzare

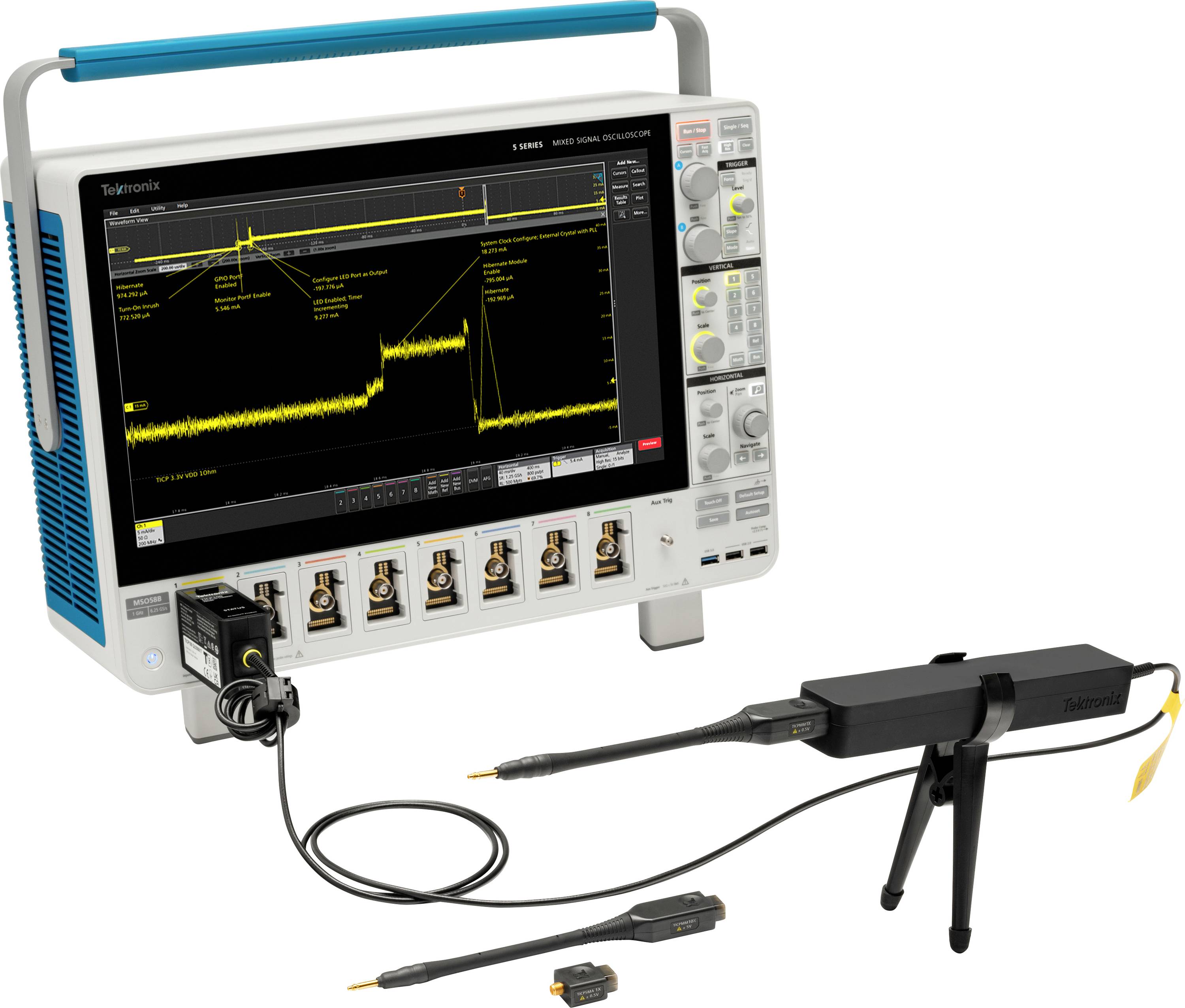

Perfetta integrazione con gli oscilloscopi MSO serie 4, 5 e 6
Gli oscilloscopi MSO serie 4, 5 e 6 sono noti per le loro funzioni avanzate di analisi della potenza. Le sonde di corrente IsoVu sono progettate per funzionare senza problemi con questi dispositivi. L'interfaccia della sonda TekVPITM fornisce corrente alla sonda e rileva automaticamente la sonda e la punta, in modo da poter impostare i parametri della sonda tramite l'interfaccia utente dell'oscilloscopio. Ciò consente anche l'automazione del controllo utilizzando i comandi di programmazione dell'oscilloscopio.
