Name: Teledyne LeCroy HVD3220 Sonda di corrente 1 pz.
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

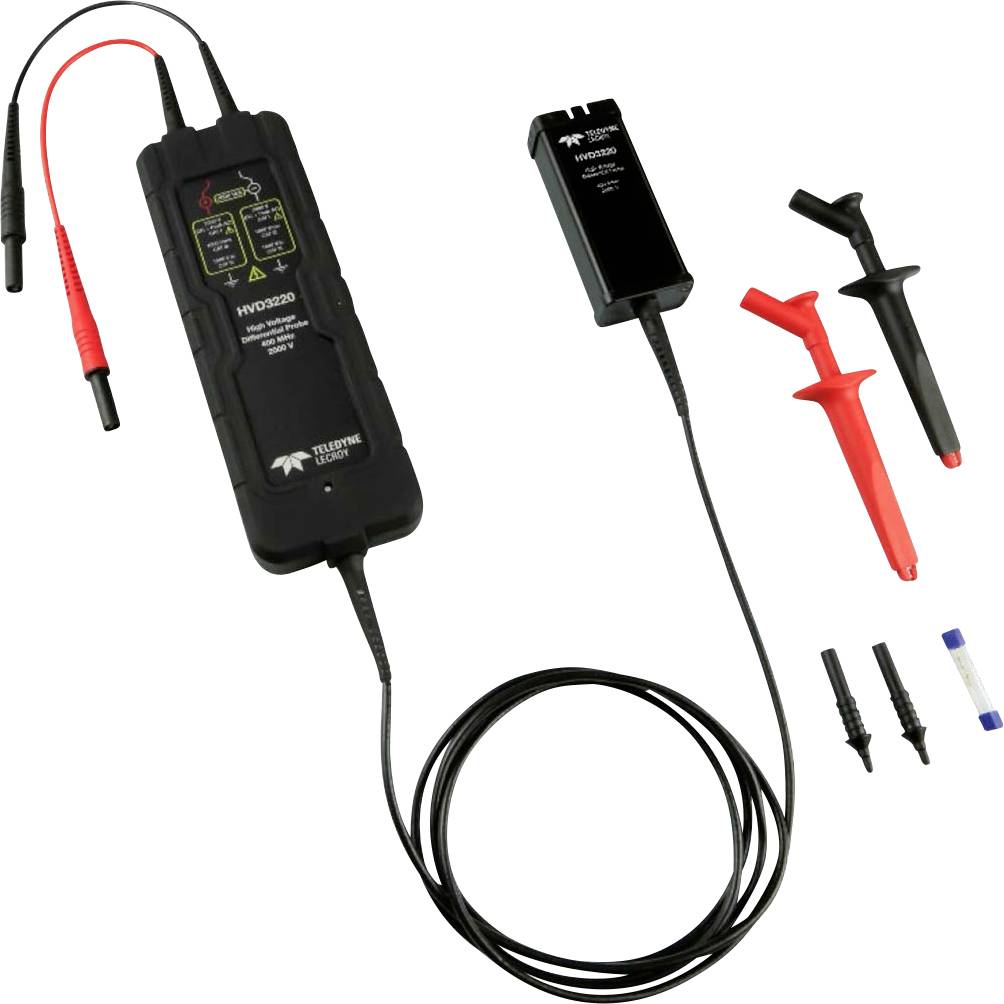

Dispositivo di misurazione della tensione con sonde e cavi. Accessori di colore rosso e nero, idonei per prove e analisi elettriche.

Disponibile a breve

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7954,92 € / Pezzo)

7954,92 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Sonda differenziale ad alta tensione 400 MHz (2 kV)

Precisione di guadagno fino allo 0,35%
Modelli con valutazione della sicurezza CAT 2 kV
I più ampi intervalli di tensione differenziale disponibili
Eccezionale rapporto di soppressione in modalità comune (CMRR) su un'ampia gamma di frequenza

Dati tecnici

Larghezza di banda (solo sonda)
400 MHz
Tempo di salita 10-90%
875 cv
Limiti di prova CMRR, 23 C. 80 dB @ DC 60 dB @ 1 MHz
Intervallo di tensione differenziale (attenuazione 500 volte): 2000 V (DC + Peak AC) da 35 V / Div fino a 500 V / Div, offset fino a 1500 V.
Intervallo di tensione differenziale (attenuazione 250 volte): 1000 V (DC + Peak AC) da 14 V / Div fino a 34,5 V / Div, offset fino a 750 V.
Intervallo di tensione differenziale (attenuazione 100 volte): 400 V (DC + Peak AC) da 7 V / Div fino a 13,8 V / Div, offset fino a 300 V.
Intervallo di tensione differenziale (attenuazione 50 volte): 200 V (DC + Peak AC) da 500 mV / Div fino a 6,9 V / Div, offset fino a 150 V.
Tensione di modo comune (ingresso a massa): ± 2000 V (DC + Peak AC)
Max. Tensione d'ingresso contro terra (ingresso contro terra): ± 2000 Vpk (nominale, ingresso contro massa)

Tipo prodotto: Sonda di corrente

Adatto per marchio: Teledyne LeCroy

Categoria di misura: CAT III 1000 V
CAT III 1500 V

Adatto per: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Tipo: HVD3220

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2361661 Teledyne LeCroy HVD3220 Sonda di corrente 1 pz.

Descrizione

Eccezionale rapporto di rifiuto della velocità di scorrimento
CMRR per le sonde è eccezionale per frequenze molto elevate e migliora notevolmente la capacità di misurazione in ambienti rumorosi con un Hohem-Rice nell'elettronica di potenza. L'elevata CMRR in combinazione con un basso rumore della sonda e un'elevata capacità di offset offre possibilità di misurazione superiori rispetto ad altre sonde differenziali HV.

Misurazioni ad alta precisione
Le sonde della serie HVD3220 offrono una precisione di guadagno dell'1% e consentono misurazioni di tensione precise. La funzione AutoZero garantisce un'ulteriore precisione di misurazione, consentendo di calibrare piccole deviazioni di offset dalla misurazione.

La più grande copertura di applicazione
La serie HVD3000A copre l'intera gamma di applicazioni, dagli alimentatori switching da 120/240 V ai dispositivi elettrici di classe 600 V e classe 5 kV. Ogni modello dispone della migliore precisione di guadagno disponibile, della più ampia gamma di tensione differenziale e di offset e di una CMRR superiore.

1500 VDC CAT III
HVD3220 supporta le misurazioni del fotovoltaico solare (PV) con 1500 V CC in conformità con lo standard IEC / EN 61010-031: 2015. Ha un CAT III di 1500 VDC e un CAT I di 2000 V (DC + PeakAC).

Integrazione completa della sonda
L'interfaccia Probus alimenta la sonda con corrente e comunicazione, in modo che non sia necessaria alimentazione o batterie separate. L'attenuazione viene selezionata automaticamente in base all'impostazione dell'intervallo di guadagno dell'oscilloscopio (V / Div).
