Acquista Teledyne LeCroy T3DSO2354HD-MS Oscilloscopio digitale 350 MHz 4 canali 1 Gsa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 pz. da Conrad

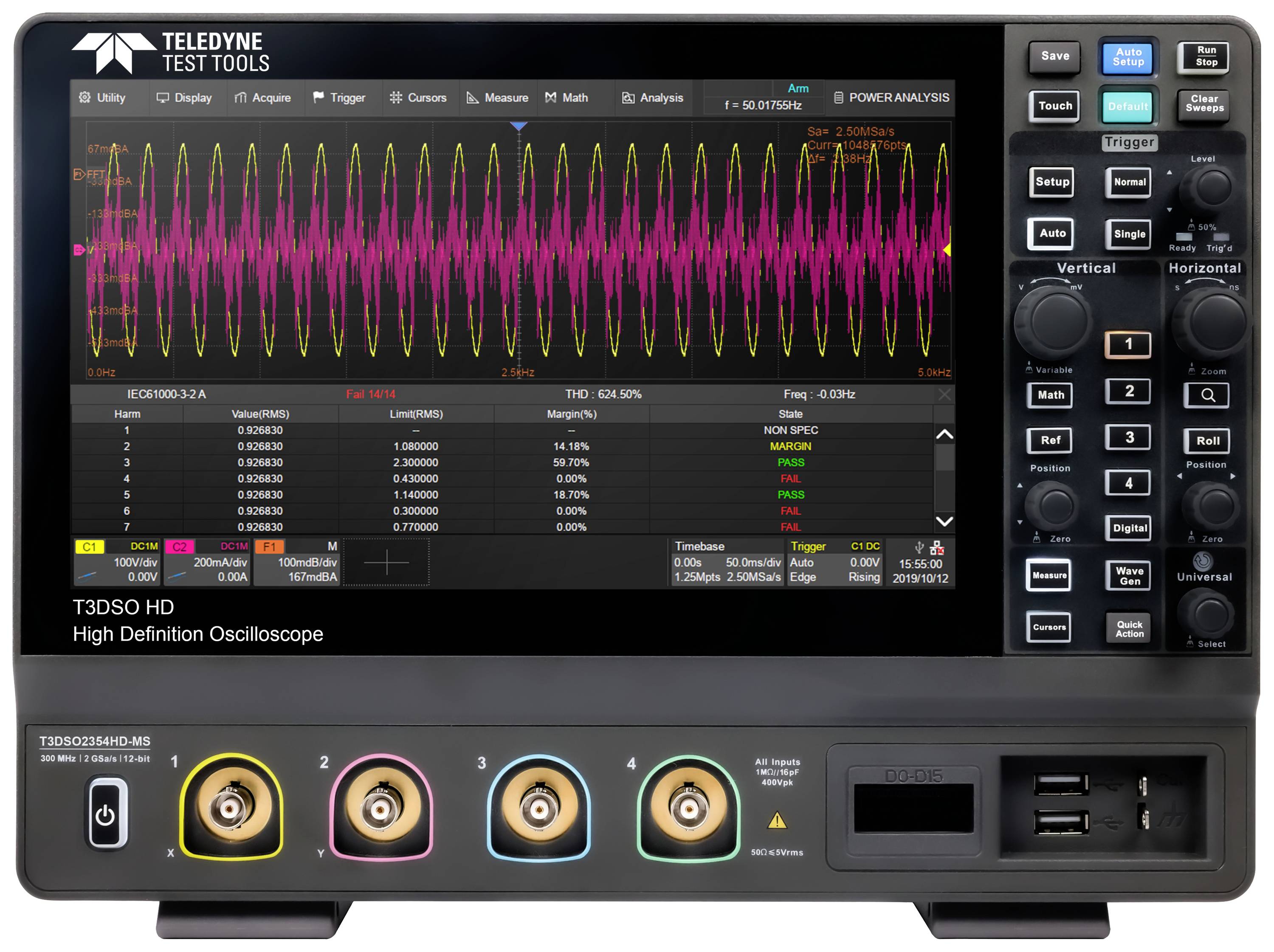

Un oscilloscopio digitale con un display che mostra una curva sinusoidale in rosa. Accanto al diagramma sono visibili valori di misura e impostazioni.

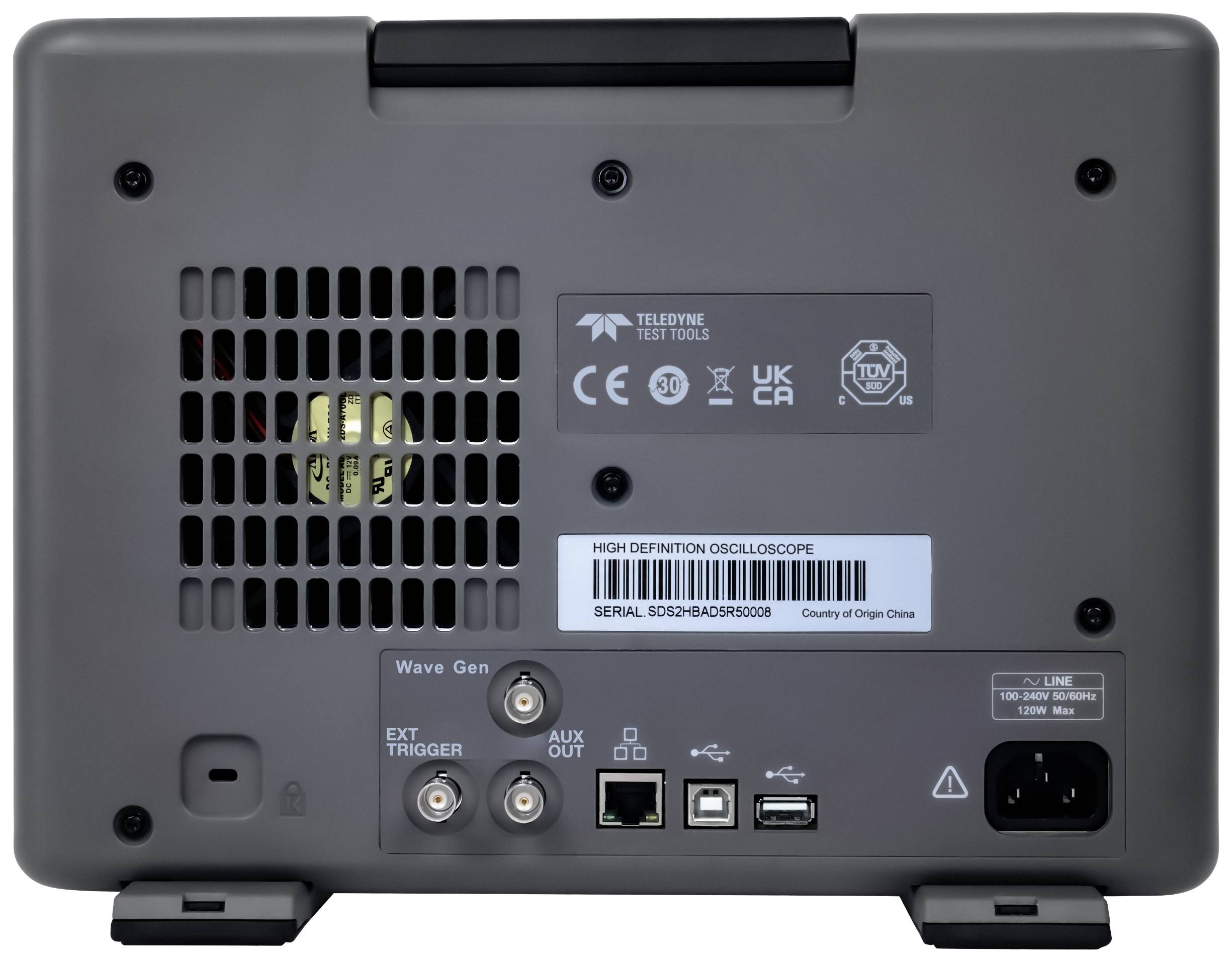

Il retro di un oscilloscopio con più porte e griglie di ventilazione. Porte visibili: USB, LAN, trigger, spina di alimentazione.

1/2

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (5097,54 € / Pezzo)

5097,54 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 16 Dig CH, 200 Mpts/CH interleaved, carico completo MSO

350 MHz
Numero max. Ingressi analogici 4

Dati tecnici

Tipo prodotto: Oscilloscopio digitale

Ampiezza di banda: 350 MHz

Frequenza di campionamento/canale: 1 Gsa/s

Display: LCD TFT 1024 x 600 pixel

Risoluzione: 12 Bit

Dimensione monitor: 25.65 cm

Caratteristiche: Mixed-Signal (MSO)

Base temporale: da 1 ns/div a 1000 s/div

Numero max. Ingressi analogici: 4

: di fabbrica con certificato

Deflessione verticale: 2 mV/div - 100 V/div

Impedenza di ingresso: 1 MΩ

Accoppiamento di ingresso: DC, AC, GND

Tensione d'ingresso: 230 V

Tensione di alimentazione: 100-240 VCA 50/60/400 Hz

Dim.: (L x L x A) 317.20 x 149 x 236 mm

Peso: 4.1 kg

Ingressi digitali max.: 16

Display: LCD TFT 1024 x 600 Pixel

Larghezza: 149 mm

Altezza: 236 mm

Lunghezza: 317.20 mm

Interfacce: Dispositivo USB
Host USB
LAN

Profondità di memoria/canale: 12 Mpts

Tipo: T3DSO2354HD-MS

Documenti & Download

Scheda tecnica

Scheda tecnica 3028005 Teledyne LeCroy T3DSO2354HD-MS Oscilloscopio digitale 350 MHz 4 canali 1 Gsa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028005 Teledyne LeCroy T3DSO2354HD-MS Oscilloscopio digitale 350 MHz 4 canali 1 Gsa/s 12 Mpts 12 Bit Mixed-Signal (MSO) 1 pz.

Descrizione

Un moderno oscilloscopio a 12 bit, conveniente, disponibile nelle larghezze di banda di 100 MHz, 200 MHz e 350 MHz, ciascuno con 4 canali. Configurato come unità MSO. Ogni oscilloscopio viene fornito di serie con 16 canali digitali e l'intero software di trigger/decoder e analisi. Gli oscilloscopi della serie T3DSO2000HD di Teledyne LeCroy sono tutti oscilloscopi ad alta definizione a 12 bit. Gli oscilloscopi della serie sono configurati come DSO e MSO per facilitare l'acquisto. In questo modo il cliente ha a disposizione uno strumento di analisi completo per le sue esigenze di progettazione e verifica.

Testo tradotto automaticamente

Versione

Modelli con larghezza di banda di 100 MHz, 200 MHz e 350 MHz, ADC a 12 bit, dotati di serie di tutti i software di trigger/decoder e analisi
Velocità di campionamento massima di 1 GSA/s.
Velocità di rilevamento della forma d'onda fino a 100.000 wfm/s.
Intervallo verticale da 2 mV/div a 100 V/div
Fino a 12 Mpts di memoria di acquisizione
Modalità di rilevamento sequenza (fino a 80.000 segmenti)
Funzione per la registrazione di forme d'onda storiche (cronologia) con un massimo di 80.000 immagini
38 parametri di misurazione automatici
Supporta le gradazioni di intensità a 256 livelli e le modalità di visualizzazione della temperatura del colore
Trigger intelligente: Fianco, passo, ampiezza dell'impulso, finestra, corsa, intervallo, timeout (dropout), modello
Attivazione e decodifica bus seriale (standard) per protocolli IIC, SPI, UART, CAN e LIN
Trigger video/HDTV
