Acquista Telegärtner 100023370 100023370 Connettore BNC Presa verticale 50 Ω 1 pz. da Conrad

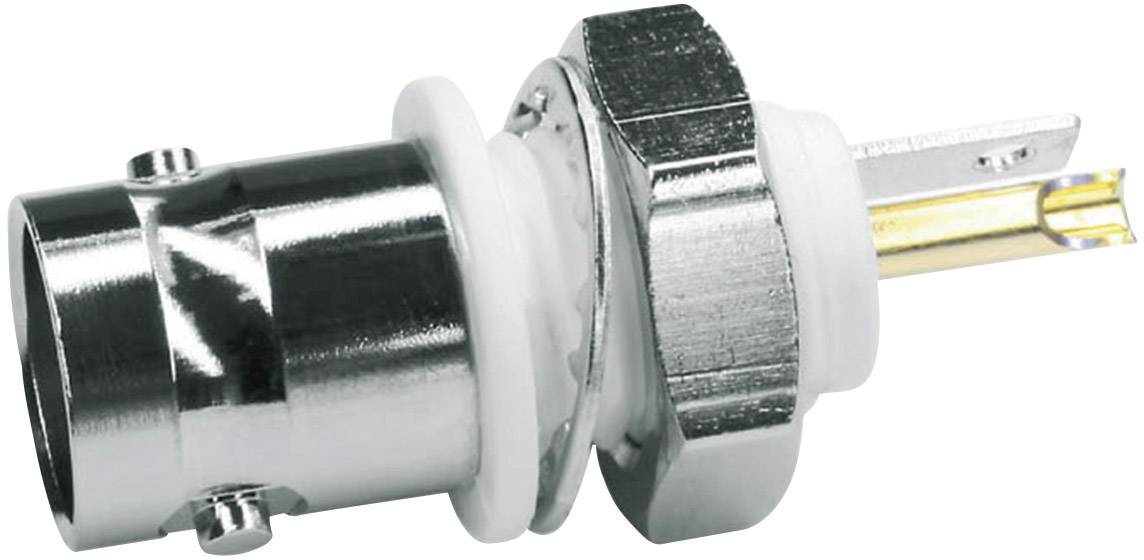

Connettore coassiale RF metallico mostrato in vista laterale, con meccanismo a vite. Utilizzato per connessioni di apparecchi TV o radio.

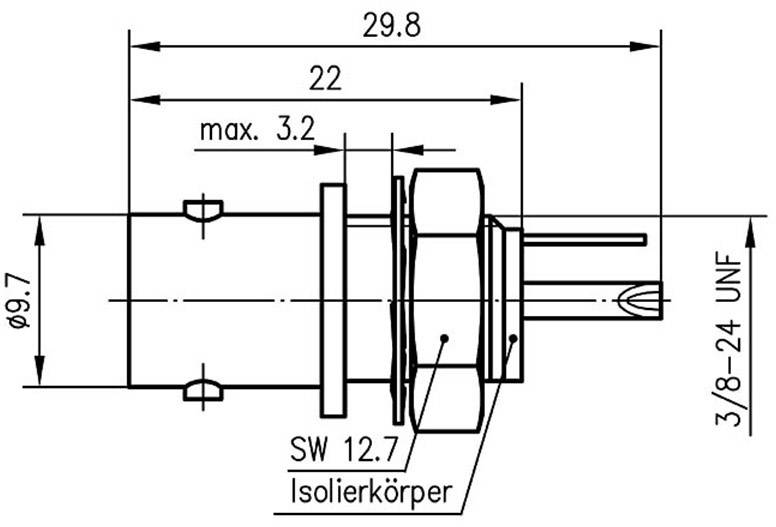

Disegno tecnico di un connettore: lunghezza 29,8 mm, diametro 9,7 mm, larghezza chiave 12,7 mm, profondità massima 3,2 mm.

1/2

Tipo prodotto

Connettore BNC

Struttura

Presa verticale

Impedenza

50 Ω

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Ven. 2 Ott.

67 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (8,19 € / Pezzo)

8,19 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Presa BNC da incasso

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Dati tecnici

Dimensioni installazione: Z113
Con flangia di isolamento bianca

Tipo prodotto: Connettore BNC

Struttura: Presa verticale

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø foratura installazione: 9.8 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023370

Resistenza isolamento: ≥ 5 GΩ

Materiale d'isolamento: ABS

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023370

Tipo di chiusura: Baionetta

Colore: Argento (Metallizzato)

Peso: 0.008

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 1090863 Telegärtner 100023370 100023370 Connettore BNC Presa verticale 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090863 Telegärtner 100023370 100023370 Connettore BNC Presa verticale 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
