Acquista Telegärtner 100023424 100023424 Connettore BNC Presa 50 Ω 1 pz. da Conrad

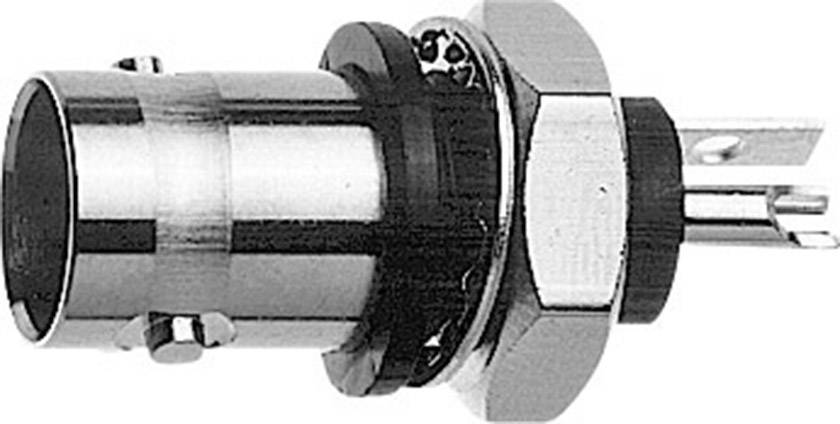

'Primo piano di un connettore elettrico metallico con parti circolari e ottagonali, con spine sul retro.'

Immagine simile

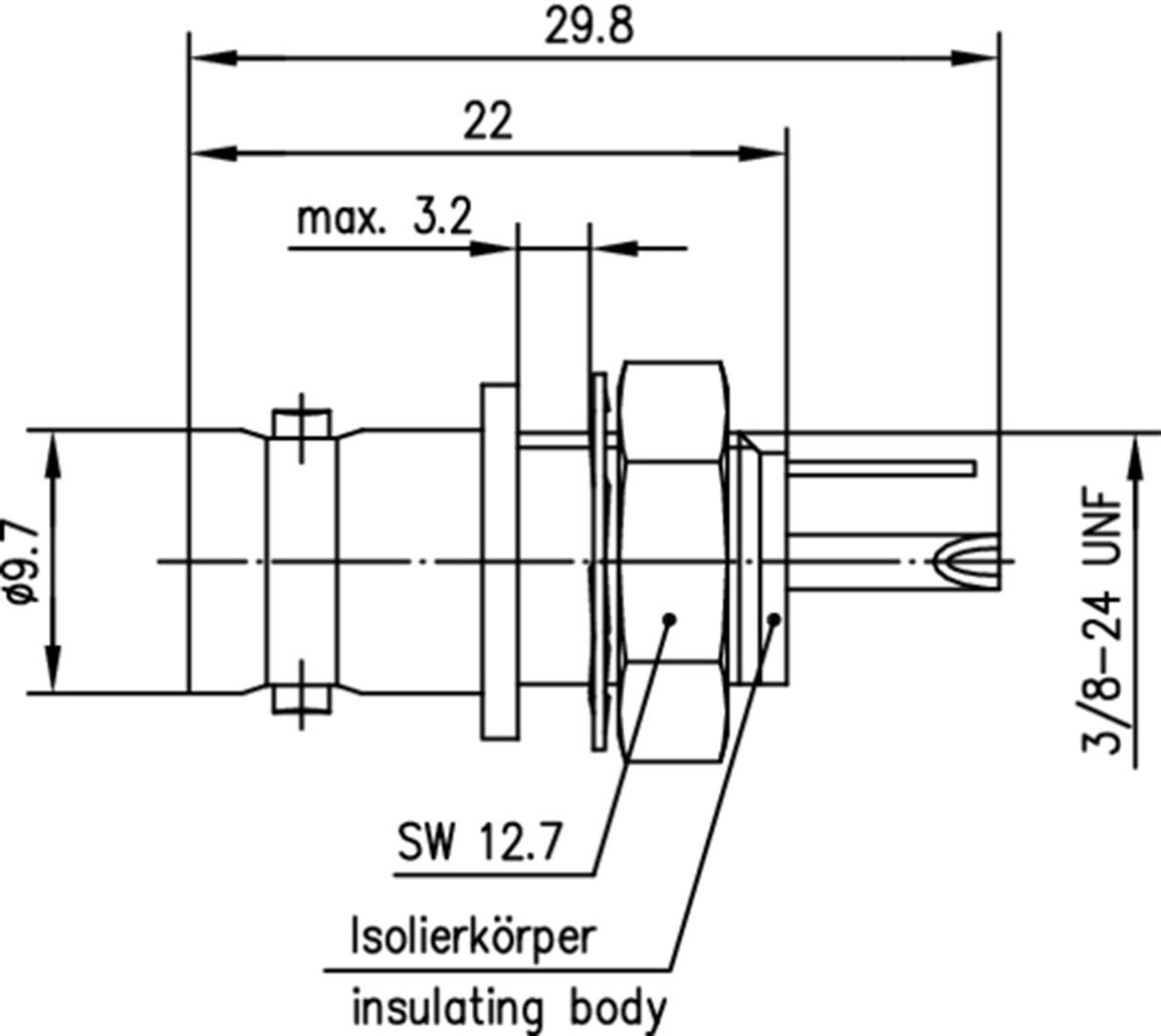

Disegno tecnico di un connettore con misure. Etichette: Diametro 9,7, Lunghezza 29,8, Filettatura 3/8-24 UNF, corpo isolante.

1/2

Immagine simile

Tipo prodotto

Connettore BNC

Struttura

Presa

Impedenza

50 Ω

Collegamento

A saldare

Contenuto

1 pz.

Scheda tecnica (PDF)

Consegna entro Gio. 1 Ott.

63 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (9,83 € / Pezzo)

9,83 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore BNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Tipo prodotto: Connettore BNC

Struttura: Presa

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø foratura installazione: 8.50 mm

Frequenza (Max.): 4 GHz

Spessore pannello: 3.2 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100023424

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023424

Tipo di chiusura: Baionetta

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1366170 Telegärtner 100023424 100023424 Connettore BNC Presa 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366170 Telegärtner 100023424 100023424 Connettore BNC Presa 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
